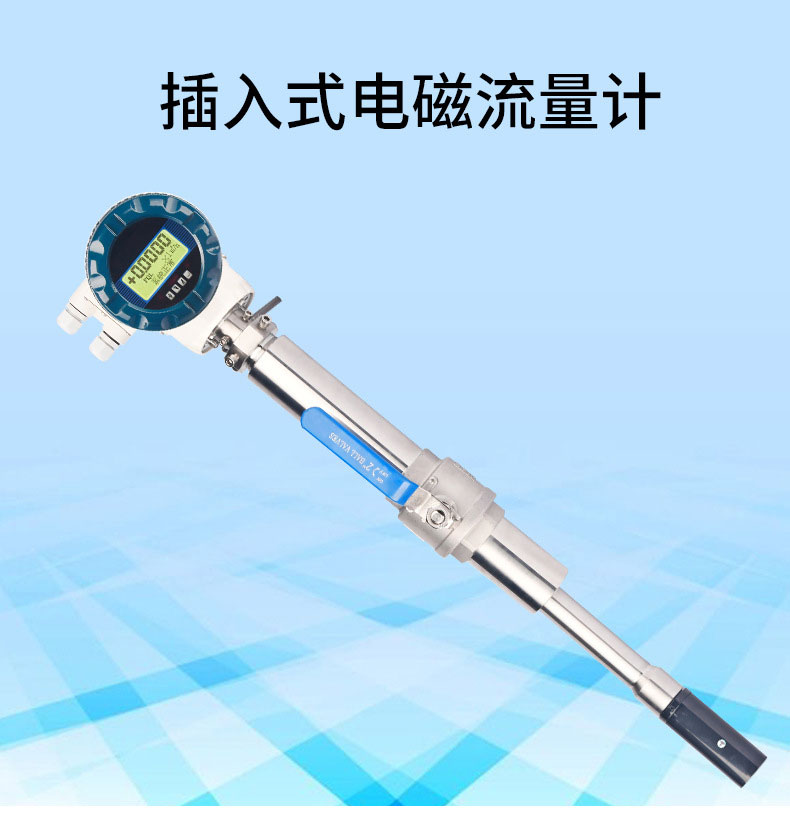

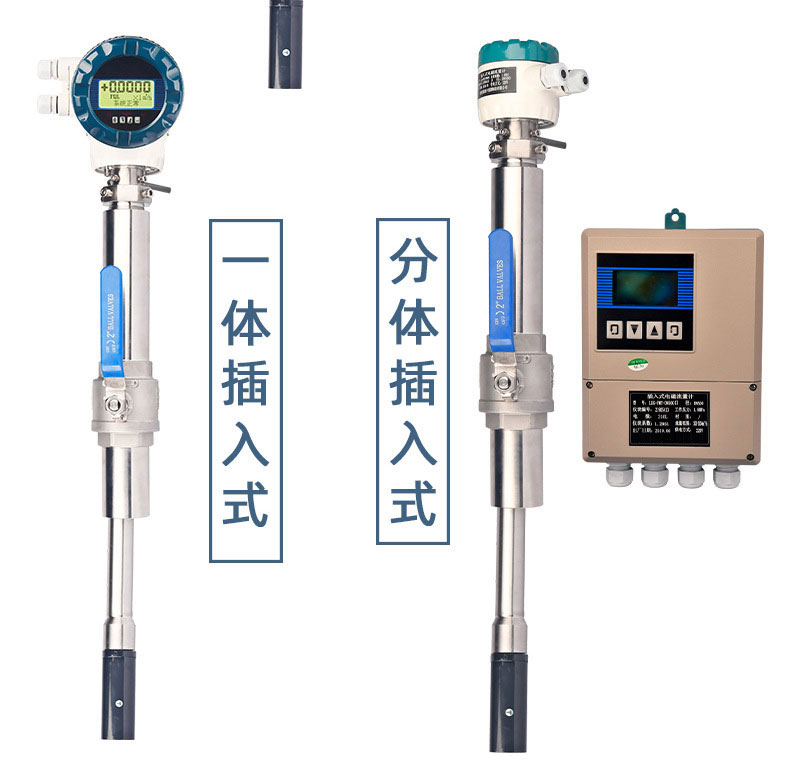

一、 什么是插入式电磁流量计？
插入式电磁流量计是电磁流量计的一种类型。它的传感器（探头）通过一个安装底座，直接插入到充满流体的管道内部，来测量流体的流速，进而计算出流量。
它与“管道式电磁流量计”的主要区别在于：
管道式：本身作为管道的一部分，需要断开管道安装，测量的是整个横截面的流速。
插入式：在现有管道上开孔安装，测量的是管道中某一点或某一直径上的流速。
---
二、 工作原理
其核心原理依然是法拉第电磁感应定律。
1. 产生磁场：流量计的探头内部有一个励磁线圈，通电后会在管道内部产生一个磁场。
2. 流体切割磁感线：当导电的流体流过这个磁场时，就相当于导体在切割磁感线。
3. 感应电动势：根据电磁感应定律，会在流体中产生一个感应电动势（电压）。
4. 检测电压：探头上的两个电极检测到这个微弱的感应电压。
5. 计算流量：这个感应电压的大小与流体的流速成正比。转换器（变送器）接收到这个电压信号，通过计算（`流量 = 流速 × 管道横截面积`）就能得到瞬时流量。
关键点：插入式电磁流量计测量的是管道中某一点的流速。它假设这一点（或一小块区域）的流速能够代表整个管道的平均流速，从而计算出总流量。因此，其对管道内的流态（流速分布）非常敏感。
---

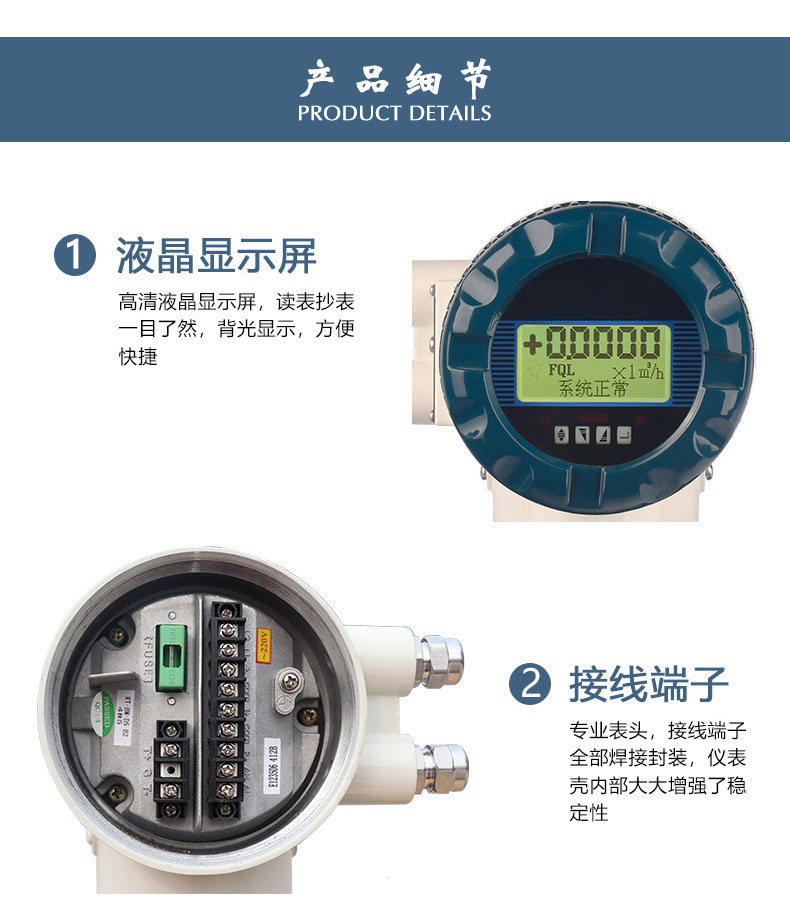

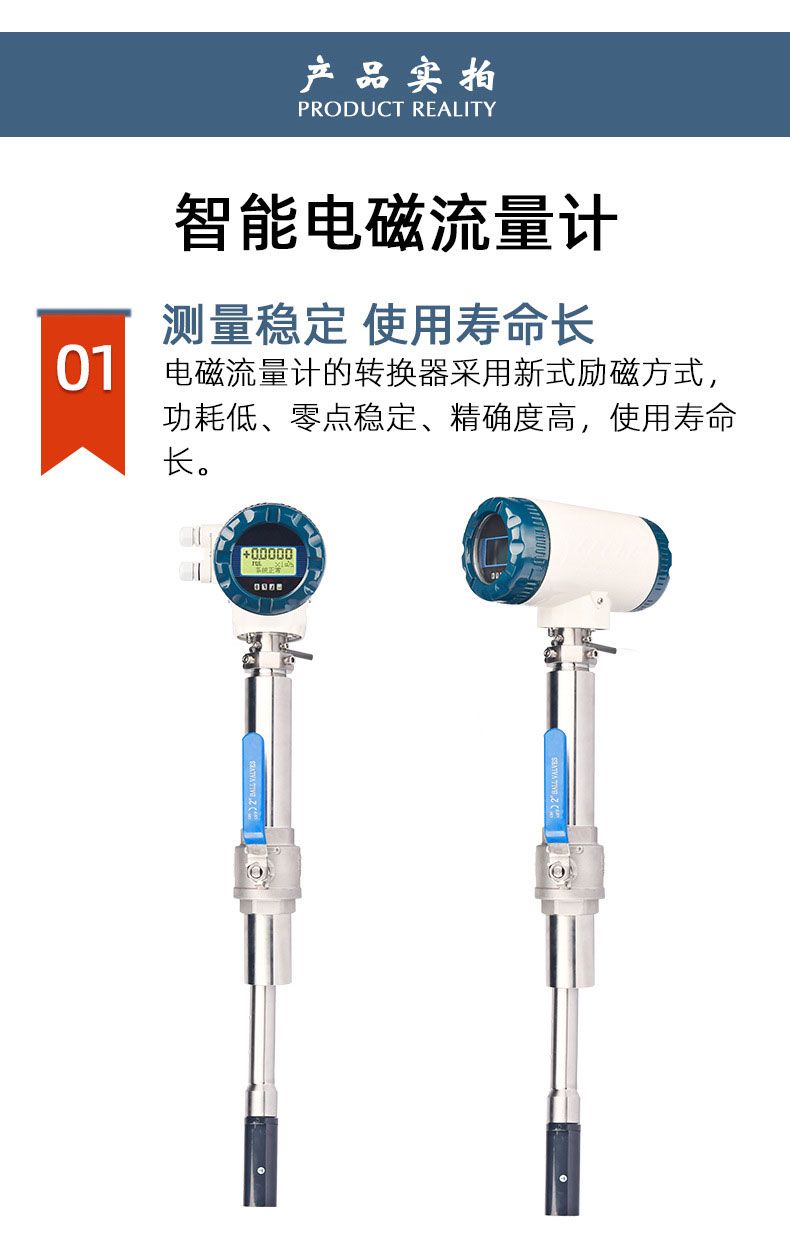

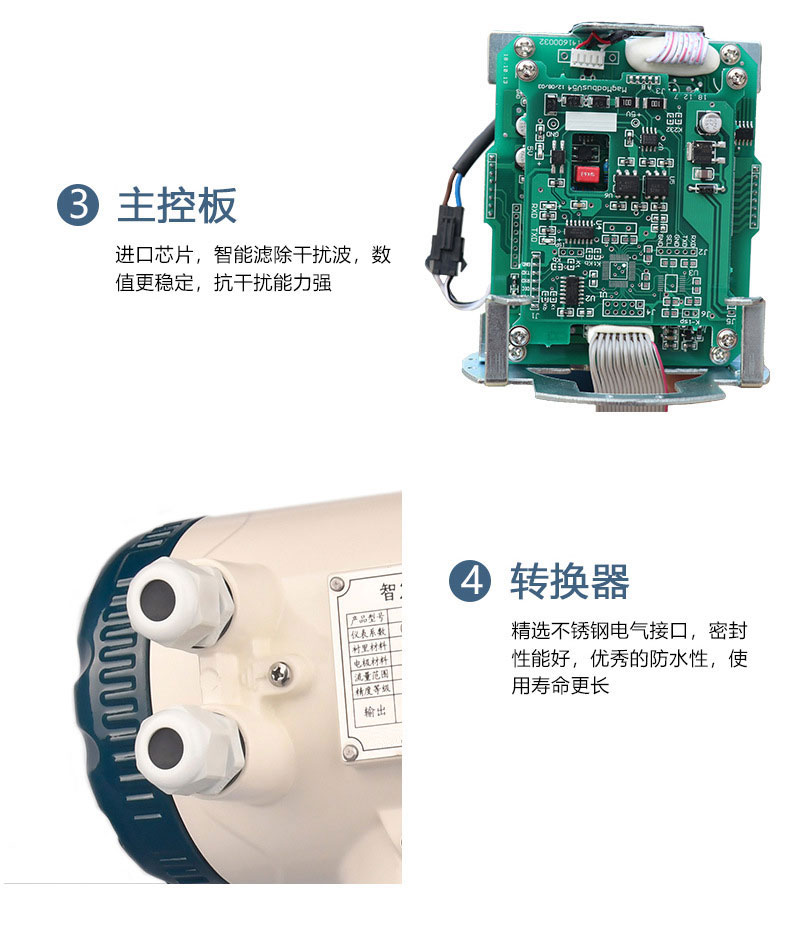

三、 主要特点
优点：
1. 成本低廉：这是最大的优点。对于大口径管道（通常指DN200以上），其成本和价格远低于同等口径的管道式电磁流量计。口径越大，成本优势越明显。
2. 安装维护方便：
可以在不断流、不停产的情况下进行安装（需要专用的带压开孔工具）。
检修和更换时，只需将探头拔出即可，无需切割管道，维护成本极低。
3. 结构紧凑，重量轻：特别适合空间有限的大口径管道安装。
4. 压力损失小：由于探头体积小，对流体造成的压力损失几乎可以忽略不计。
5. 适用范围广：可测量各种导电液体（水、污水、泥浆、酸碱盐溶液等）。
缺点：
1. 测量精度较低：通常精度在 ±1.0% ~ ±2.5% 之间，而管道式电磁流量计的精度可达 ±0.5% 甚至更高。因为它是以点代面，测量结果受流速分布影响大。
2. 对安装条件要求高：为了保证管道内流速分布稳定对称，传感器前后需要足够长的直管段（通常前10D后5D，D为管道直径）。安装位置不当会引入很大误差。
3. 探头易磨损和结垢：对于含有固体颗粒或易结垢的流体，探头长期使用可能会被磨损或覆盖上污垢，影响测量准确性，需要定期检查和清理。
---

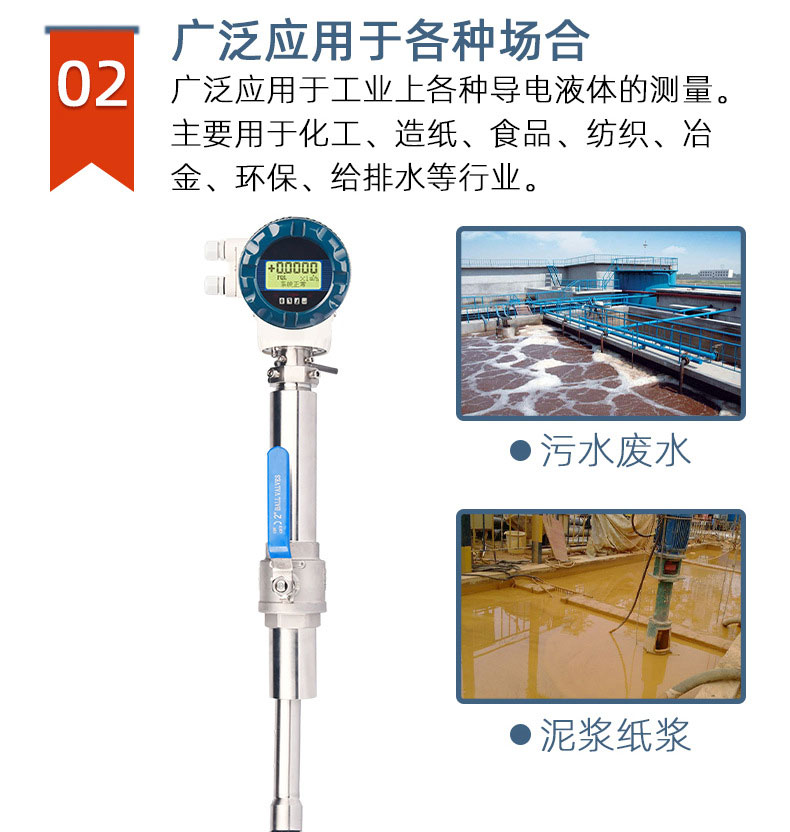

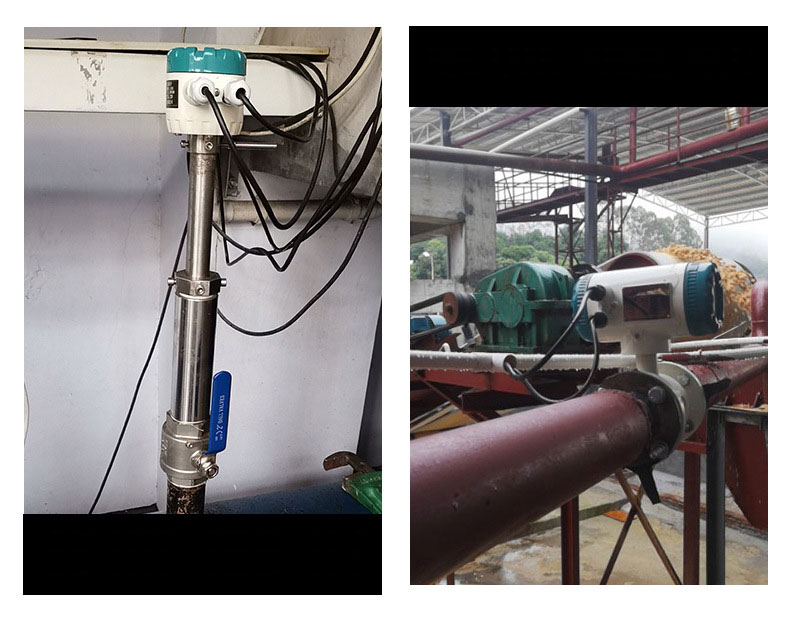

四、 应用领域
插入式电磁流量计因其经济性和便利性，被广泛应用于以下领域：
自来水供水管网：城市供水主干线、分区计量（DMA）的流量监测。
污水处理：进出水口、回流污泥、曝气池等大管道的流量测量。
工业循环水：工厂冷却水、循环水系统的流量监控。
水利工程：引水渠、泵站等大流量测量。
矿山、冶金：矿浆、废水等大管道的测量。
---

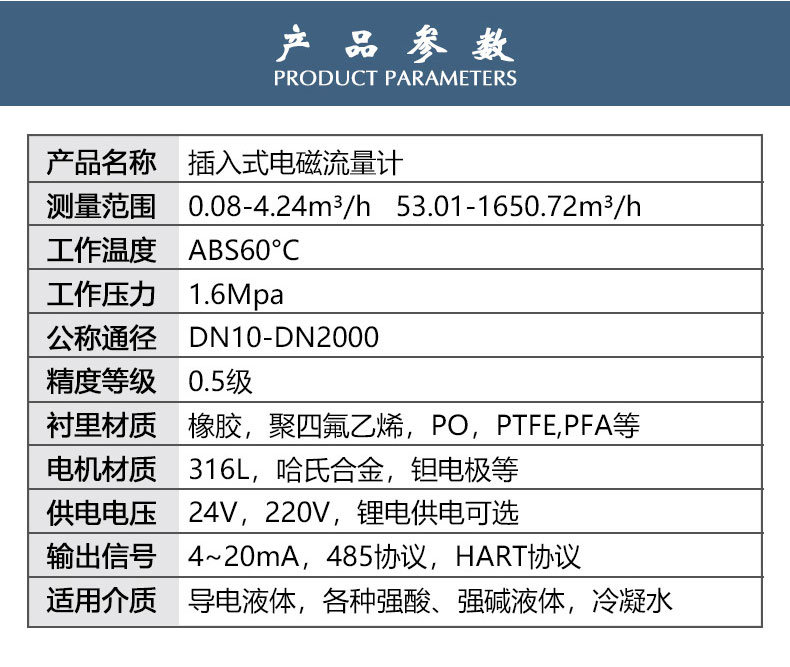

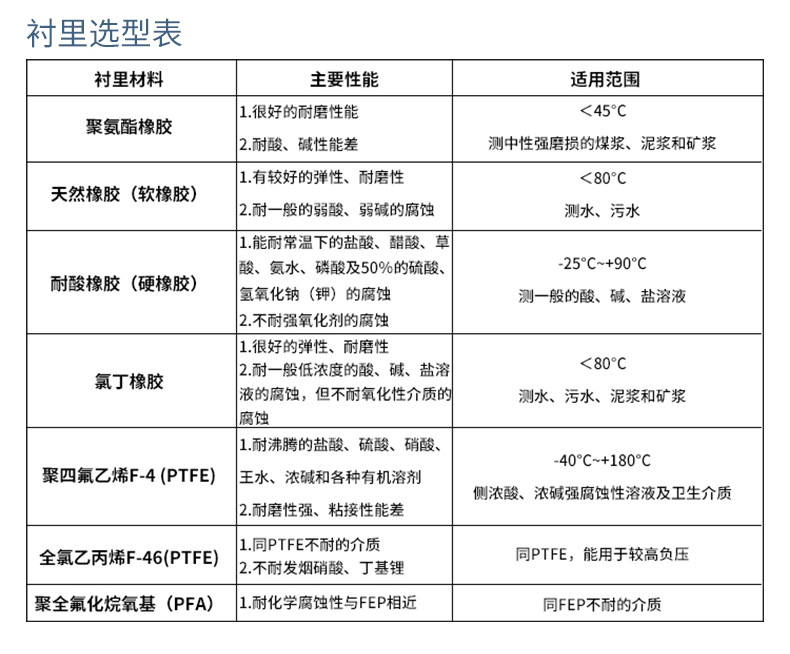

五、 选型与安装要点
1. 流体电导率：必须确保被测流体的电导率高于仪表要求的最低值（通常>5μS/cm）。

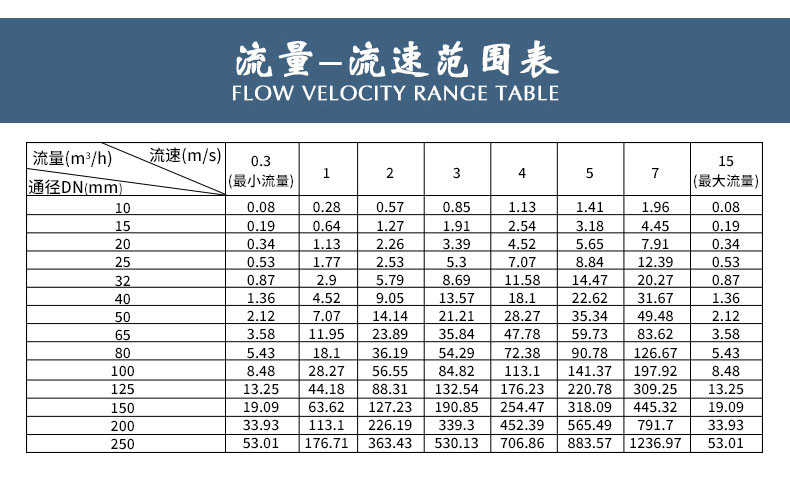

2. 管道条件：
口径：通常适用于DN80及以上，越大越有优势。
直管段：确保传感器前端有足够长的直管段（理想情况前10D后5D），远离阀门、弯头、泵等扰动源。
3. 安装方式：
插入深度：必须准确，通常要求探头中心位于管道中心（点测式）或插入到特定深度（径测式）。
安装方向：尽量避免探头朝上安装，以防气泡附着。在水平管道上，优先选择侧向安装。

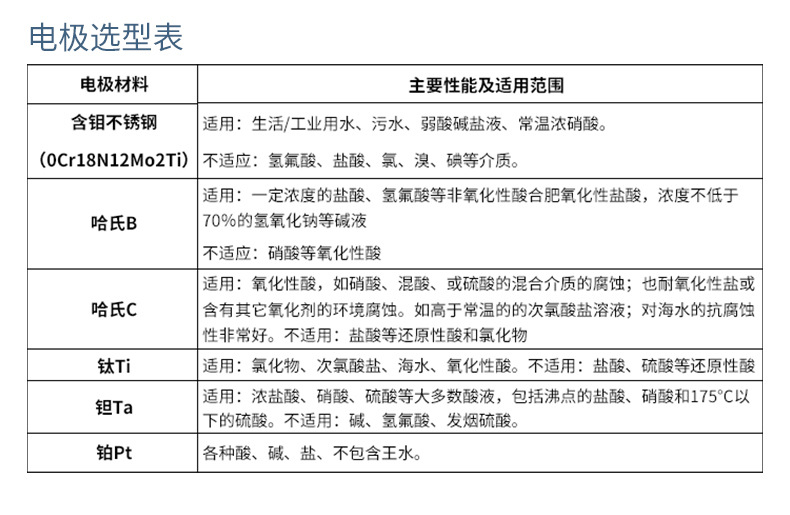

4. 传感器类型：
球阀组件：用于不断流安装和维护，是标准配置。
防护等级：根据现场环境选择，如IP65（防喷水）、IP68（可长期浸水）。
---
六、 与管道式电磁流量计的对比
| 特性 | 插入式电磁流量计 | 管道式电磁流量计 |
| :--- | :--- | :--- |
| 原理 | 测量点流速，推算总流量 | 测量面流速，直接得到总流量 |
| 精度 | 较低 (±1.0%~2.5%) | 高 (±0.2%~0.5%) |
| 成本 | 低，尤其在大口径时优势明显 | 高，随口径增大成本急剧上升 |
| 安装 | 方便，可不断流安装 | 复杂，需断管安装 |
| 维护 | 方便，可不断流维护 | 复杂，需停产后拆卸 |
| 压力损失 | 极小 | 无（与管道等同） |
| 适用管径 | 中大管径 (DN80以上) | 各种管径 (DN2以上) |
| 应用场景 | 对精度要求不高的大流量监控 | 对精度和可靠性要求高的贸易结算、过程控制 |
总结
插入式电磁流量计是一种以牺牲少量精度来换取极高经济性和安装便利性的流量测量解决方案。 它是大口径管道、尤其是水务和环保行业中进行流量监测和管理的理想选择。在选择时，务必充分考虑其精度局限性和对安装条件的要求。
