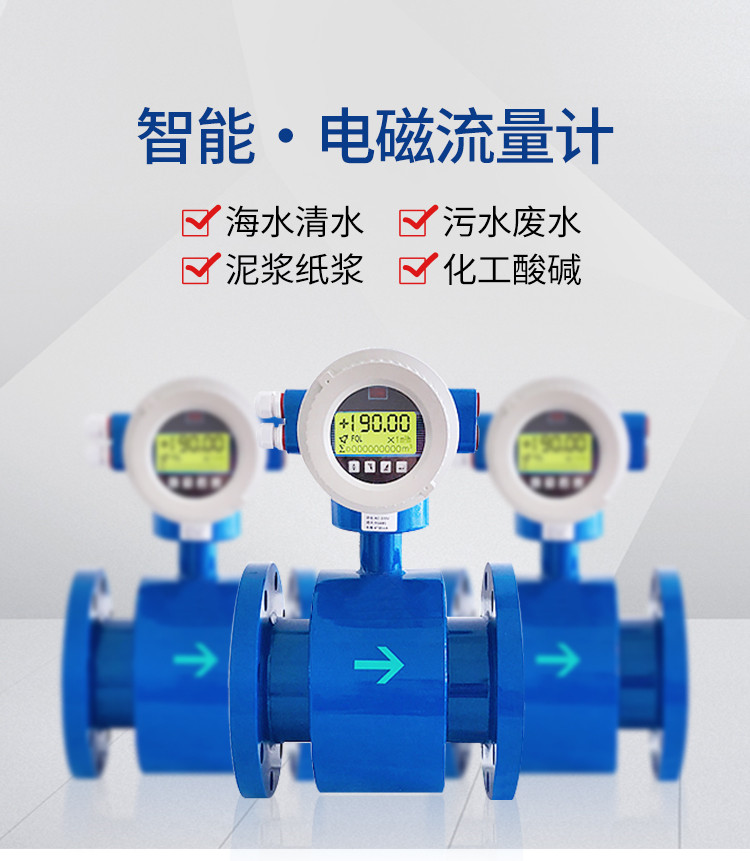

电磁流量计是基于法拉第电磁感应定律原理工作的流量测量仪表，特别适用于像污水这样的导电液体。在市政污水处理、工业废水处理等领域，它是绝对的主力军。

 一、工作原理

法拉第电磁感应定律指出，当导体在磁场中作切割磁力线运动时，导体中会产生感应电动势。

在电磁流量计中：

1.  导电的污水 就是运动的“导体”。

2.  流量计表体两侧的励磁线圈产生一个稳定的磁场。

3.  当污水流过这个磁场时，会切割磁力线，从而在与流体流向和磁场都垂直的方向上（即安装在管壁两侧的一对电极上）产生感应电动势（即电压信号）。

4.  这个感应电动势的大小与流体的平均流速（即流量）成正比。

通过测量这个电压信号，再结合已知的管道横截面积，就可以精确计算出瞬时流量。

核心公式： E = k  B  D  V

   E：感应电动势（测量的电压）

   k：仪表常数

   B：磁感应强度

   D：测量管内径

   V：流体平均流速

---

 二、为什么电磁流量计特别适合测量污水？

1.  无阻流部件：内部直通光滑，没有涡轮、孔板等阻碍物，不会造成污水中纤维、杂质、颗粒物的缠绕和堵塞，压力损失极小。

2.  对流体特性不敏感：测量结果只与流体的平均流速有关，不受污水的温度、密度、粘度、压力（在一定范围内）的影响。这对于成分复杂多变的污水来说至关重要。

3.  测量精度高：通常精度可达 ±0.5% ~ ±1.0%，能够满足污水计量和过程控制的要求。

4.  耐腐蚀和磨损：通过选用合适的衬里（如聚氨酯、氯丁橡胶、PTFE）和电极材料（如哈氏合金、钛、钽），可以很好地抵抗污水的腐蚀、磨损和结垢。

5.  双向测量：可以轻松测量正反两个方向的流量。

---

 三、污水电磁流量计的关键组成部分与选型

选型是否正确直接决定了流量计的使用寿命和测量效果。

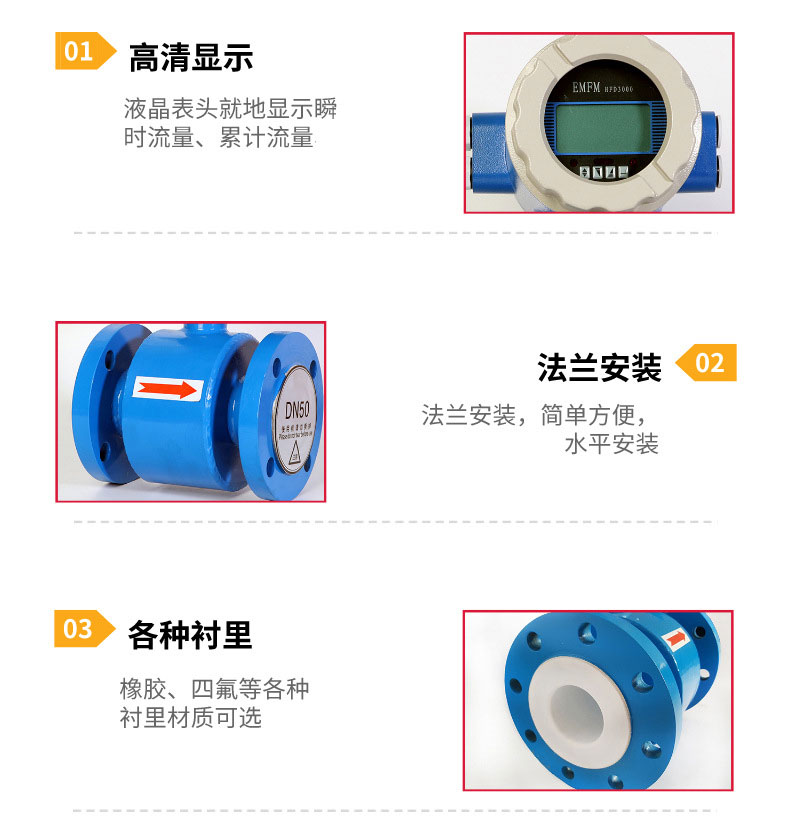

 1. 衬里

衬里是直接与污水接触的隔离层，防止电极和测量管被腐蚀和磨损。

   聚氨酯橡胶：耐磨性极佳，但不耐腐蚀。适用于含泥沙、矿渣较多但腐蚀性不强的废水。

   氯丁橡胶：耐一般性腐蚀、耐磨性较好，成本适中。是城市污水和一般工业废水的常用选择。

   PTFE（聚四氟乙烯）：具有极佳的耐强酸、强碱腐蚀性能，表面光滑不易粘附。适用于化工、制药等行业的强腐蚀性废水。是最高等级的选择。

 2. 电极

电极用于检测电压信号，其材料必须耐污水腐蚀。

   不锈钢：用于无腐蚀性或弱腐蚀性的清洁水。

   哈氏合金C：耐氧化性和混合酸的腐蚀，是污水测量中最常用、性价比最高的选择之一。

   钛：耐海水、氯化物、次氯酸盐腐蚀。适用于含氯离子较高的废水。

   钽：具有类似玻璃的极佳耐腐蚀性，尤其耐盐酸和苛性碱。是最高耐腐蚀等级的选择。

 3. 精度与口径

   精度：贸易结算（如污水处理费）要求高精度（±0.5%），一般过程控制可用±1.0%。

   口径：需根据管道口径和流量范围选择。通常要求流体流速在0.3m/s ~ 10m/s之间，1m/s ~ 3m/s为最佳测量区间。

 4. 防护等级与输出信号

   防护等级：污水环境通常潮湿、多水，传感器（变送器）的防护等级至少应达到 IP65（防喷水），最好为 IP67（防短时浸泡）或 IP68（可长期水下工作）。

   输出信号：标准的4-20mA模拟信号、脉冲输出，以及支持HART、PROFIBUS-DP、Modbus等通讯协议，便于接入PLC或DCS系统。

---

 四、安装与使用注意事项

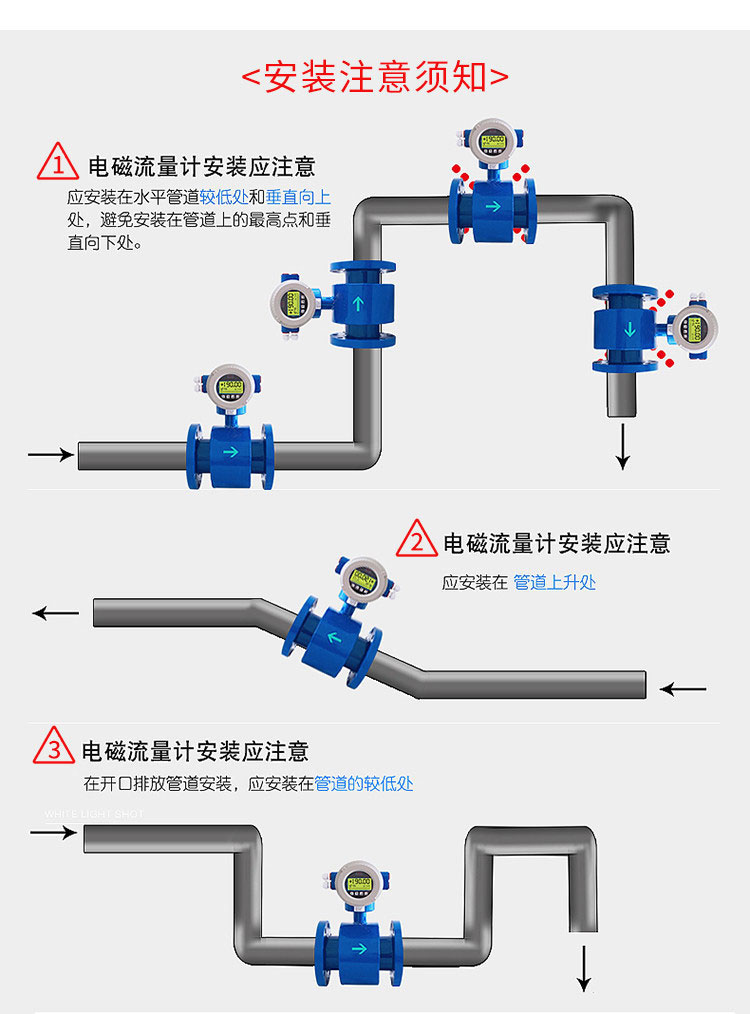

1.  保证满管：电磁流量计必须始终充满流体才能准确测量。安装位置应避免管道最高点，以防积聚气体。

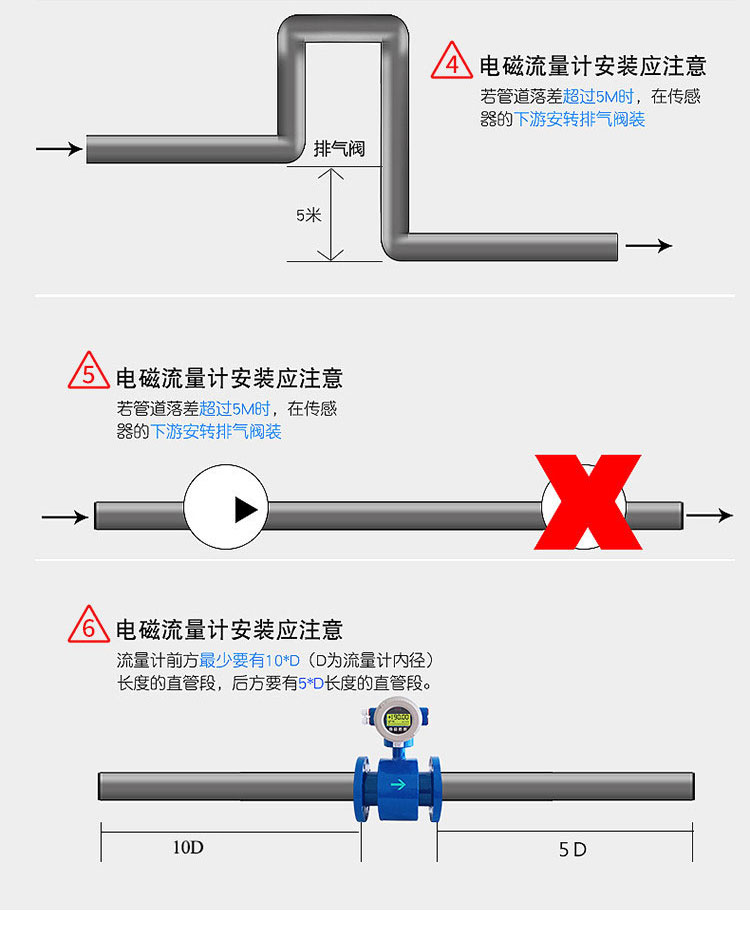

2.  直管段要求：为保证流态稳定，上游应有至少5倍管径的直管段，下游应有至少2倍管径的直管段。阀门、弯头等扰流件上游的直管段要求更长（通常10D以上）。

3.  接地：电磁流量计的信号微弱，必须良好接地，以防止干扰并保证测量稳定性和人身安全。通常需要安装接地环。

4.  避免强电磁场：安装位置应远离大功率电机、变频器等强干扰源。

5.  空管检测与置零：很多现代电磁流量计具有“空管检测”功能，当检测到管道为空时，可以自动将输出置零，防止误计量。

---

 五、常见故障与排查

| 故障现象 | 可能原因 | 排查方法 |

| :--- | :--- | :--- |

| 无显示或无输出 | 电源未接通、电源线断路、保险丝烧断 | 检查电源、线路、更换保险丝 |

| 显示为零或偏低 | 管道未充满液体、衬里结垢或电极被覆盖、励磁线圈故障 | 确保满管、检查并清洗衬里和电极、测量线圈阻值 |

| 显示波动大 | 流体中含有大量气体或固体颗粒、接地不良、强电磁干扰 | 在管道高点安装排气阀、检查接地、远离干扰源 |

| 测量值与实际值偏差大 | 衬里磨损或变形导致管径变化、电极腐蚀、参数设置（如口径）错误 | 检查衬里和电极、核对仪表参数设置 |

 总结

污水电磁流量计是一种技术成熟、性能可靠、应用广泛的流量仪表。成功应用的关键在于：

1.  正确的选型（衬里和电极材料是核心）。

2.  规范的安装（满管、直管段、接地是三大要素）。

3.  定期的维护（清洗电极、检查衬里）。

在选择时，务必根据污水的具体成分（腐蚀性、磨损性、固体含量等）和工况条件（温度、压力、安装环境等）来匹配合适的产品。
