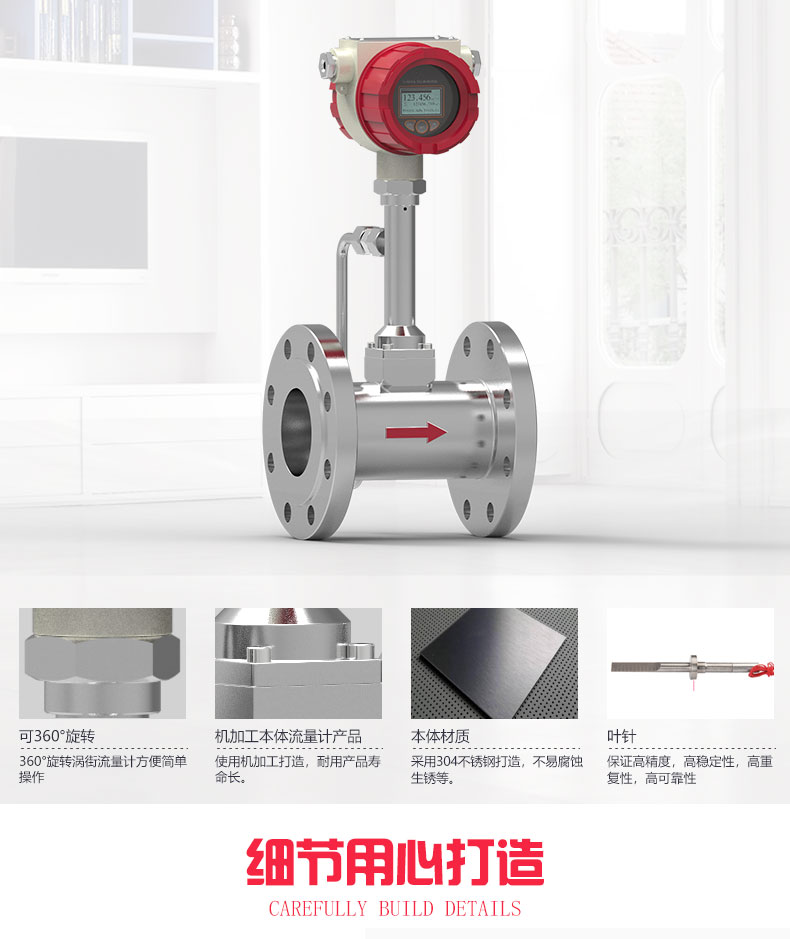

一体化涡街流量计是一款在工业流量测量中应用非常广泛的仪表，它集成了流量传感、信号处理和显示输出等功能，适用于测量气体、液体和蒸汽等多种介质的流量。

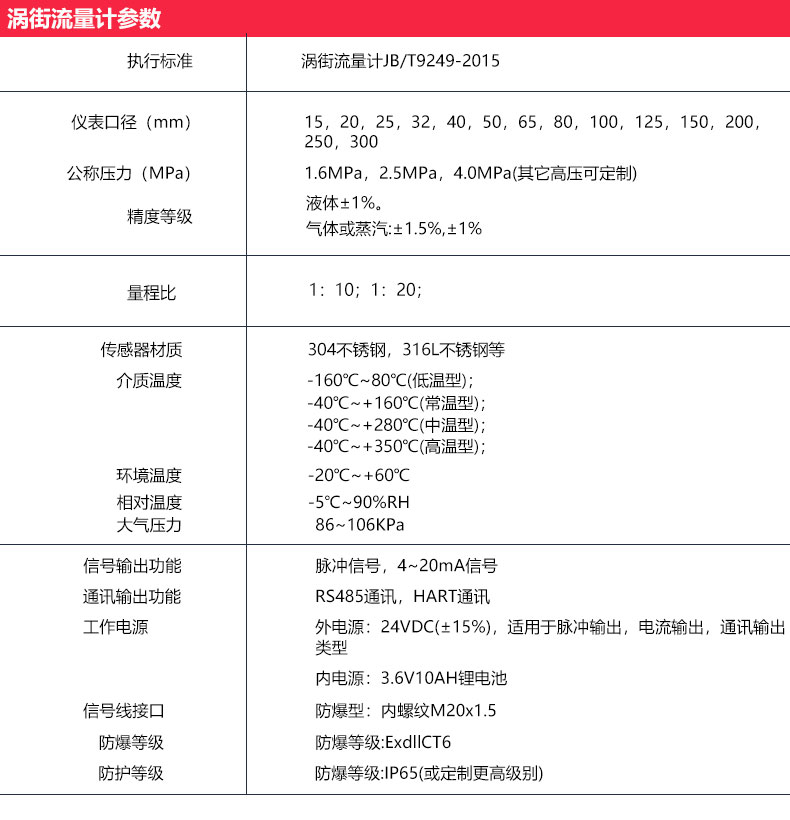

为了帮助你快速了解其主要信息，下面这个表格汇总了核心的技术参数：

| 参数类别 | 具体描述 |

| :--- | :--- |

| 测量介质 | 气体、液体、蒸气（如饱和蒸汽、过热蒸汽） |

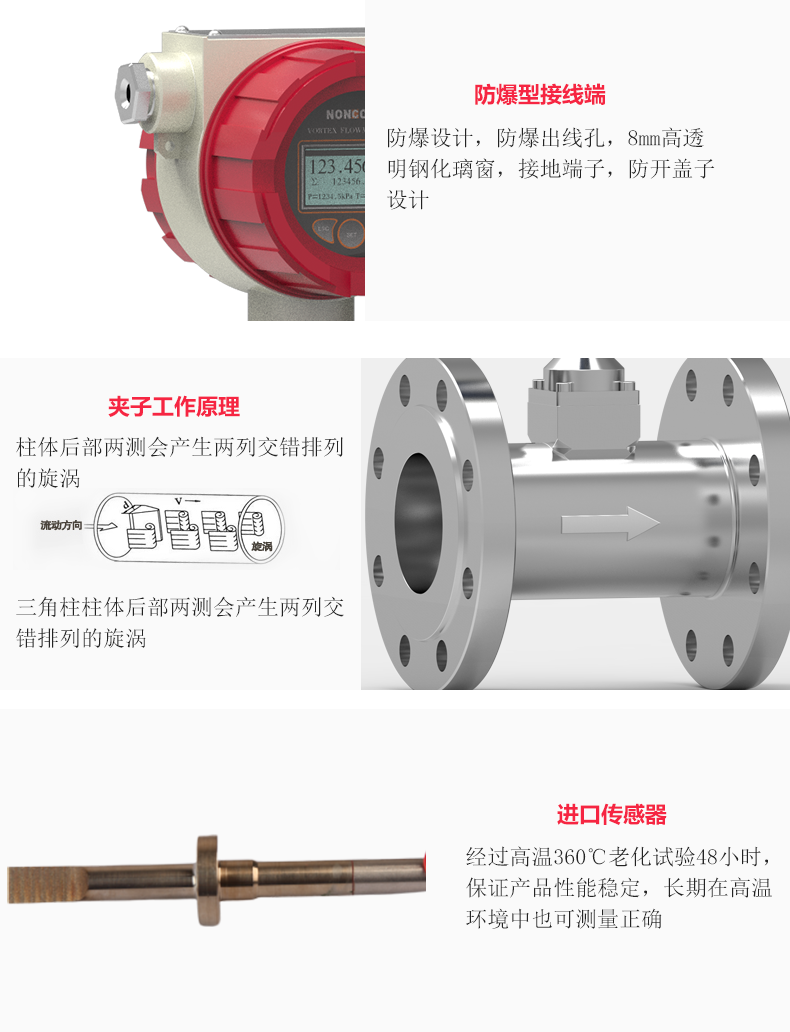

| 工作原理 | 基于卡门涡街原理，通过测量流体经过旋涡发生体时产生的交替旋涡频率来计算流量。 |

| 典型精度 | ±1.0% (液体)，±1.5% (气体/蒸汽) |

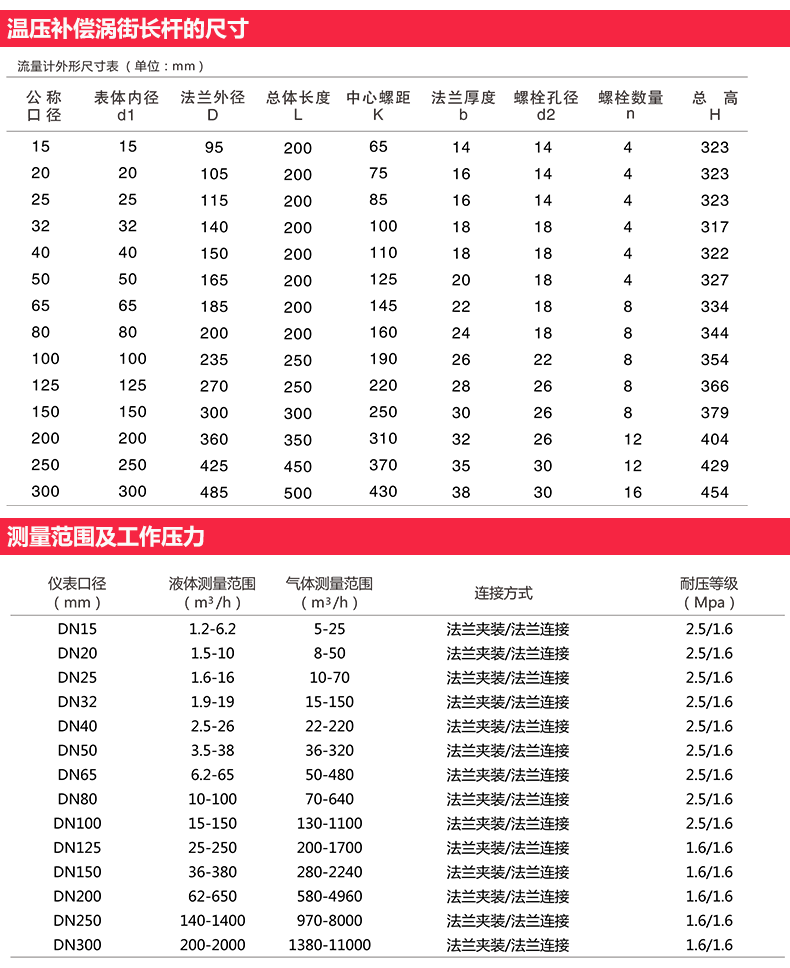

| 口径范围 | DN15 ~ DN300 (大于DN300通常采用插入式) |

| 介质温度 | -40℃ ~ +350℃ (具体范围因型号和传感器配置而异) |

| 公称压力 | 常见有1.6MPa, 2.5MPa, 4.0MPa等 |

| 输出信号 | 脉冲信号，4-20mA模拟信号，RS485通讯等 |

| 电源供应 | 内置3.6V锂电池（可持续运行一年以上），或外接DC24V电源 |

 🔎 核心优势与选型要点

了解基本参数后，它的主要特点和如何选择会更清晰：

- 核心优势：一体化涡街流量计无可动部件，因此运行可靠、维护量小、使用寿命长；压力损失小，有利于节能；在测量工况体积流量时，几乎不受流体密度、压力、温度、粘度等参数的影响；量程范围宽，量程比可达10:1甚至更高。

- 理解“温压补偿”：这是一个关键概念。虽然涡街流量计直接测量的是工况下的体积流量，但在测量气体或蒸汽时，为了得到更精确的质量流量或标准状态下的体积流量，需要同时知道介质的温度和压力来进行换算。温压补偿型一体化涡街流量计内部就集成了温度和压力传感器，能自动完成这种补偿计算，使用更为方便精确。

- 选型要点：在选择一体化涡街流量计时，需要明确以下几点：

    - 管道口径和被测介质的具体名称（对于蒸汽，需指明是饱和蒸汽还是过热蒸汽）。

    - 介质的工作压力、工作温度和预期的流量范围。

    - 是否需要温压补偿功能。

    - 现场的电源情况和期望的输出信号类型。

 💡 安装与使用注意事项

要保证流量计的测量精度和稳定性，正确的安装和使用至关重要：

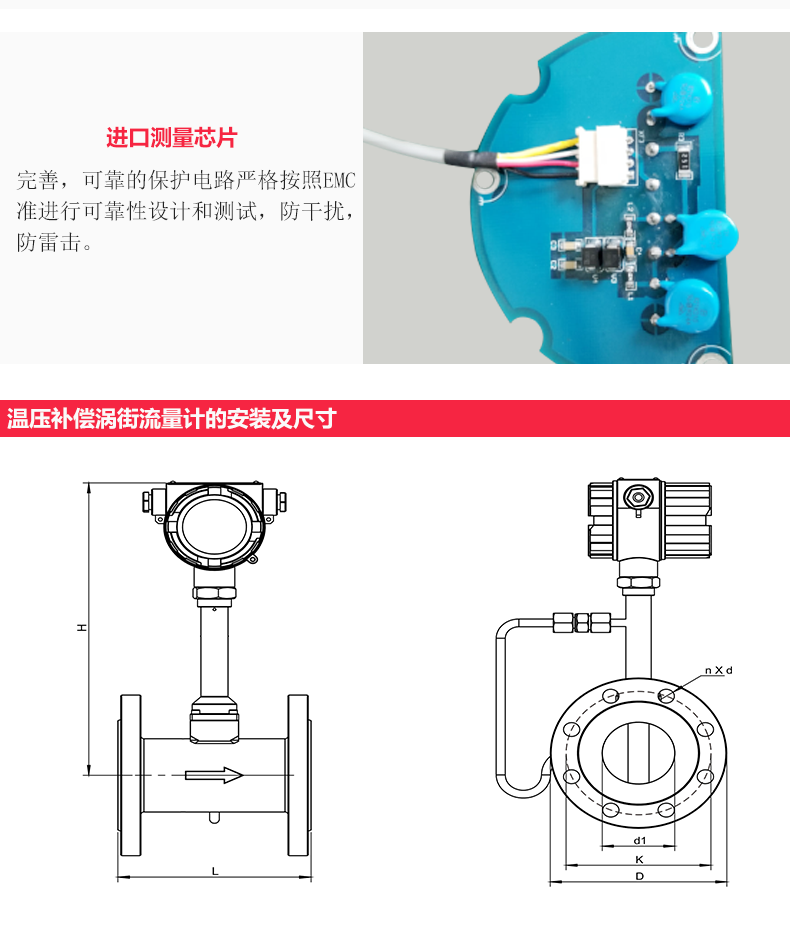

- 保证直管段：流量计的上下游需要足够长的直管段以确保流体稳定。具体要求需参考厂家说明，但请注意，有些厂家提供内置的变径整流器，可以显著降低对前后直管段的要求。

- 远离振动与干扰：尽量将流量计安装在远离强烈振动源和强电磁干扰的地方。如果现场存在振动，需考虑采用减振装置。

- 注意流速要求：使用时需确保流体的流速在流量计的有效测量范围内。例如，测量饱和蒸汽时，流速不宜低于5m/s，否则可能导致计量值偏低。

 💎 总结

总的来说，一体化涡街流量计是一种结构坚固、维护方便、适用性广的流量测量仪表。它在测量蒸汽、气体和各种液体时表现出色，是许多工业场合中替代传统节流式流量计（如孔板流量计）的理想选择。
