一、 什么是螺纹连接涡轮流量计？

它是一种速度式流量计，通过测量流体流速来计算出流量。其核心原理是：

1.  涡轮转子： 在流体通道中心放置一个带有叶片的涡轮。

2.  磁电感应： 当流体流过流量计时，会推动涡轮叶片，使涡轮旋转。其转速与流体的平均流速近似成正比。

3.  信号转换： 流量计本体外部的磁电感应线圈会检测到涡轮旋转时产生的磁场变化，并将其转换成频率变化的电脉冲信号。

4.  计算流量： 脉冲信号的频率与涡轮转速（即流速）成正比。通过测量脉冲频率，并乘以流量计的校准系数（仪表系数，单位通常是 脉冲数/升 或 脉冲数/立方米），即可计算出瞬时流量和累计流量。

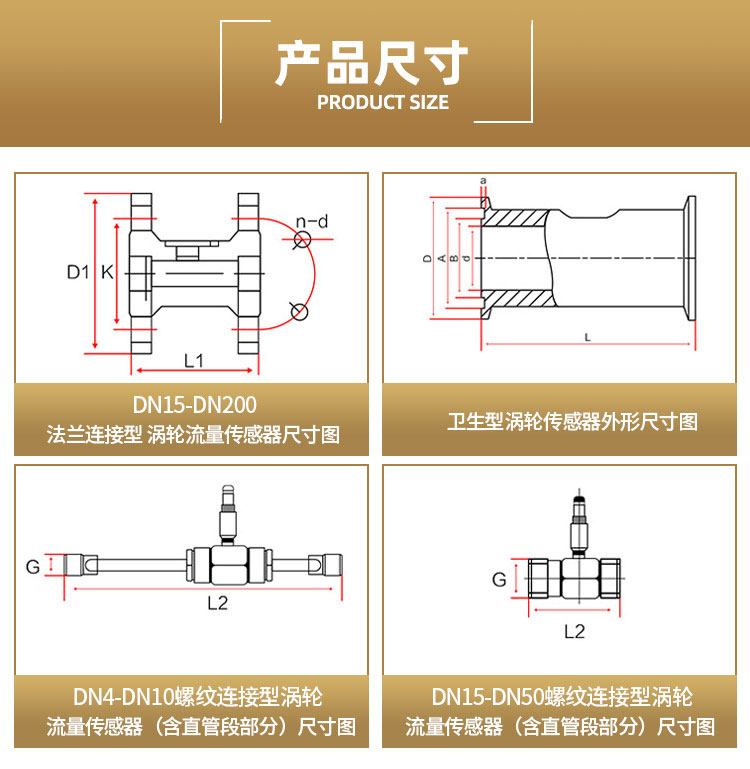

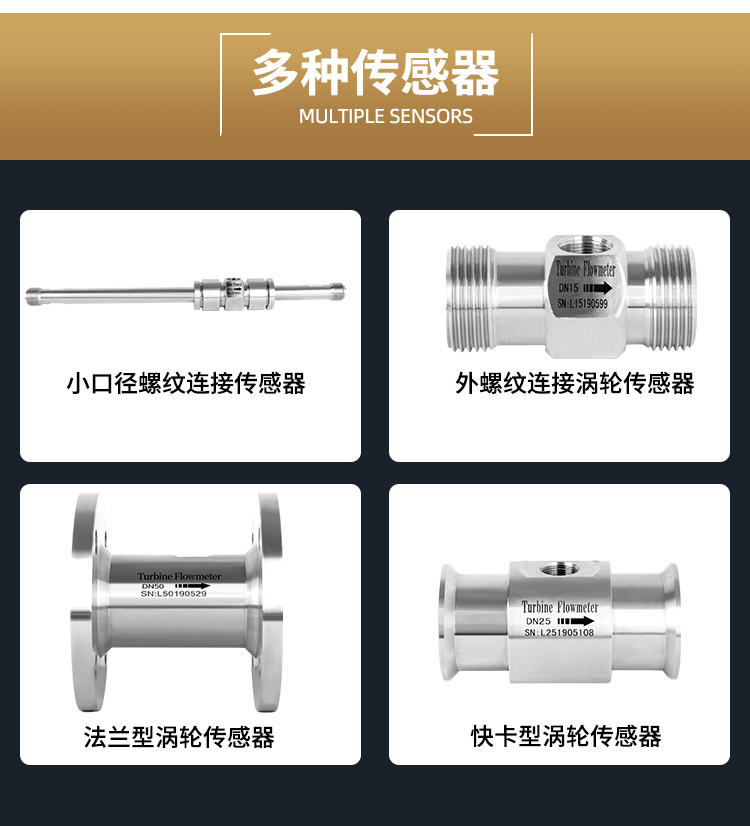

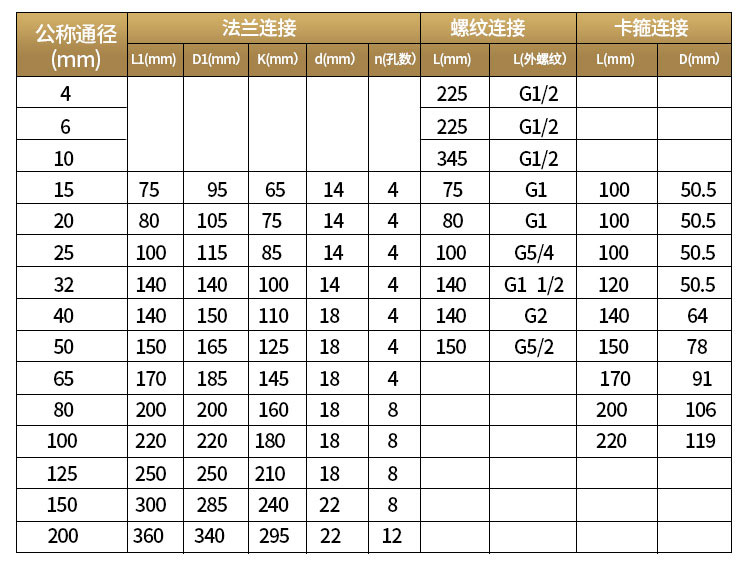

“螺纹连接” 指的是流量计与管道之间的连接方式，通常是通过内螺纹或外螺纹（如G螺纹、NPT螺纹、R螺纹等）直接与管道上的接头拧紧固定。这种方式结构紧凑、安装方便、成本较低，主要用于小口径（通常是DN15-DN50，即1/2英寸到2英寸）的管道。

---

 二、 主要特点

优点：

1.  高精度： 在其规定的量程范围内，精度非常高，常见的有±0.5%、±1.0% R，甚至更高。是贸易结算和精确过程控制的理想选择。

2.  重复性好： 测量结果稳定可靠，重复性极高。

3.  响应快： 对流速变化反应迅速，适合需要快速控制的流程。

4.  结构紧凑： 螺纹连接形式使其体积小、重量轻，适合空间有限的安装场合。

5.  量程比宽： 通常可达10:1甚至更高，能在很宽的流量范围内保持测量精度。

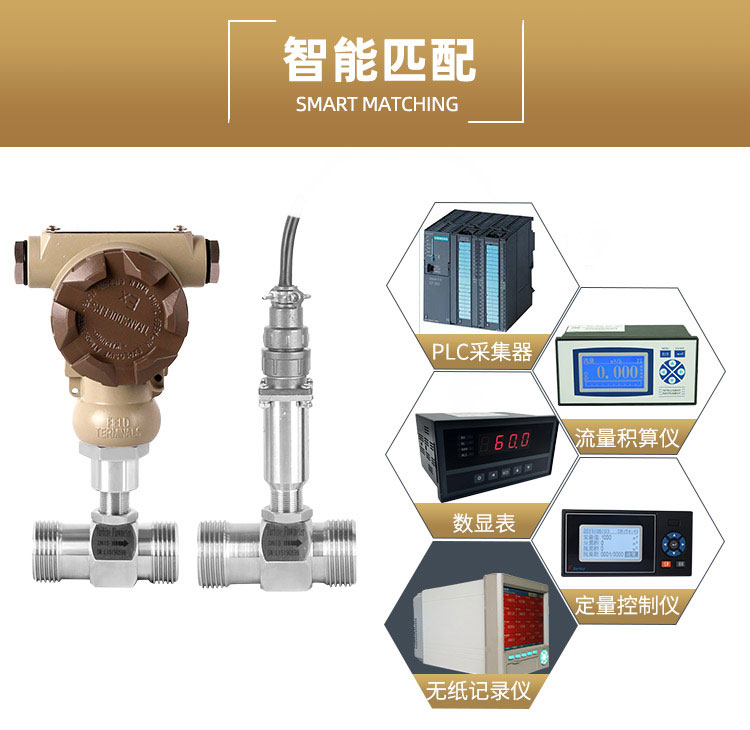

6.  输出信号标准： 输出脉冲频率信号，易于与PLC、DCS、流量积算仪等设备连接，实现远传和显示。

缺点：

1.  对介质要求高：

       清洁度： 只能测量清洁的低粘度液体（如水、轻质油、溶剂等）。杂质、颗粒物会磨损或卡死涡轮轴承，导致测量不准或损坏。

       粘度： 介质粘度变化会对仪表系数产生显著影响。通常需要针对特定粘度进行校准，或只在粘度变化很小的场合使用。

2.  需要直管段： 为保证流速分布稳定，流量计前后需要足够长的直管段（通常前10D，后5D，D为管径），否则会影响测量精度。

3.  轴承磨损： 机械轴承是主要磨损件，存在使用寿命问题，需要定期维护或更换。

4.  不适用于脉动流： 流体的剧烈脉动会严重影响涡轮转速，导致测量错误。

---

 三、 典型应用领域

由于其高精度和可靠性，螺纹连接涡轮流量计广泛应用于：

   石油化工： 轻质油品（汽油、柴油、煤油）的精确计量与装车/装船。

   食品与制药： 水、饮料、牛奶、酒类、药液等卫生要求高的液体计量。

   水处理与灌溉： 纯水、去离子水、化学水处理的流量监控。

    HVAC： 冷/热水的能量计量。

   实验室： 各种实验装置的液体流量精确测量。

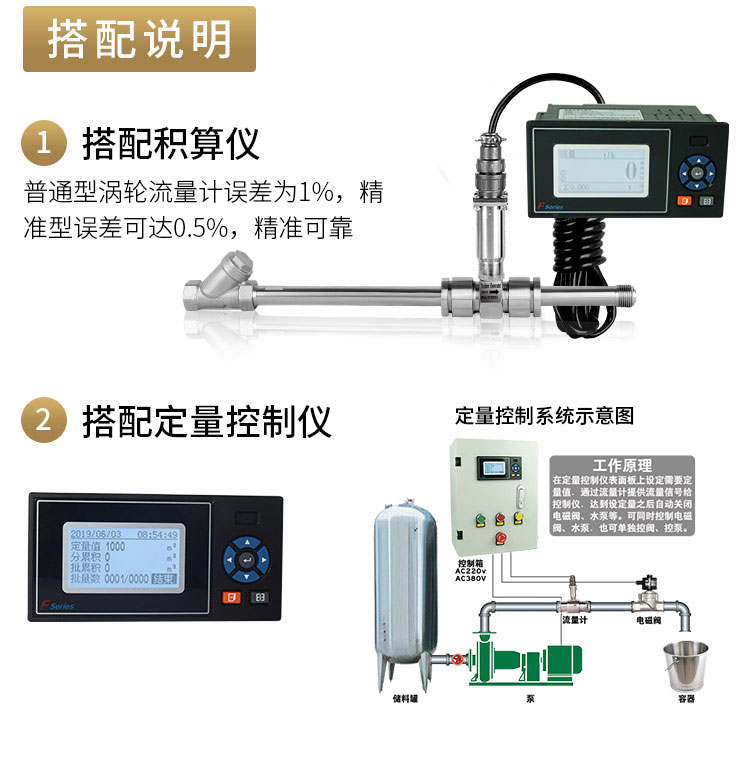

   过程工业： 各种低粘度化学试剂的配料与批量控制。

---

 四、 选型要点

在选择螺纹连接涡轮流量计时，需要明确以下参数：

1.  介质性质：

       介质名称、温度、压力。

       关键参数： 粘度、密度、腐蚀性。

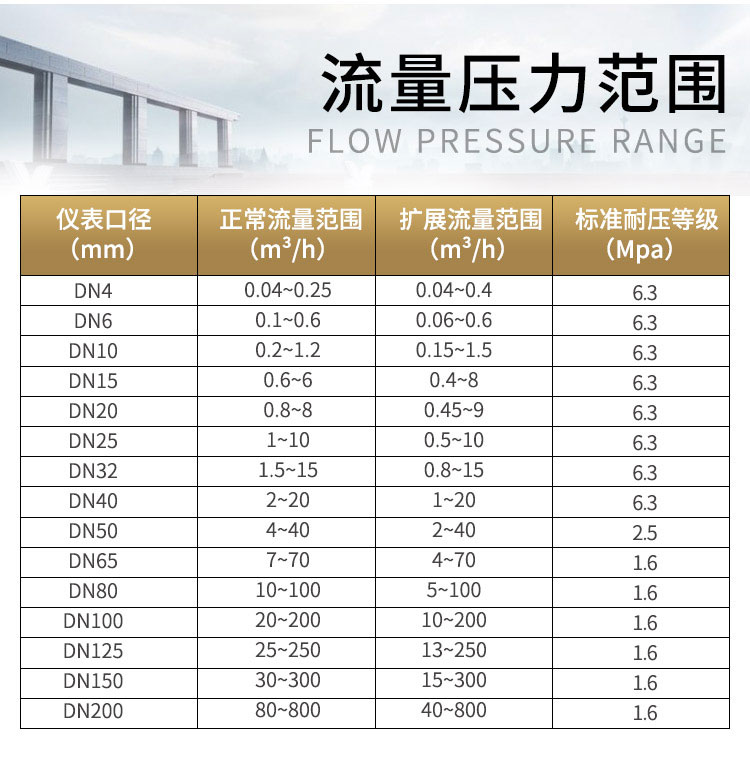

2.  流量范围：

       确定正常的流量值、最大和最小流量。选择的流量计，其正常流量应落在量程的1/2到2/3处为佳。

3.  管道口径： 根据流量范围确定合适的口径（如DN15, DN20, DN25等）。

4.  连接螺纹标准： 明确管道接口的螺纹类型（如G（BSPP）、NPT、R（BSPT）等）和尺寸。

5.  精度等级： 根据应用需求选择，如±0.5%或±1.0%。

6.  材质要求：

       壳体： 常用304或316不锈钢，适用于大多数工业场合。

       涡轮/轴承： 根据介质腐蚀性和耐磨性要求，可选择304、316L、哈氏合金、陶瓷等。

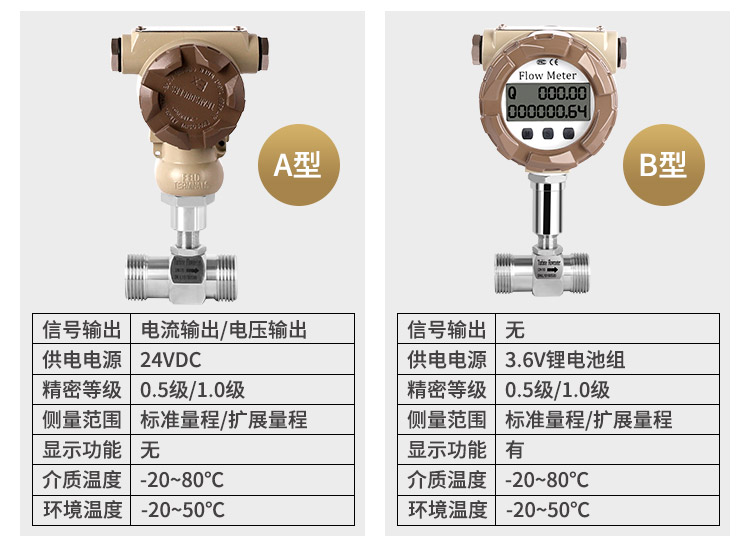

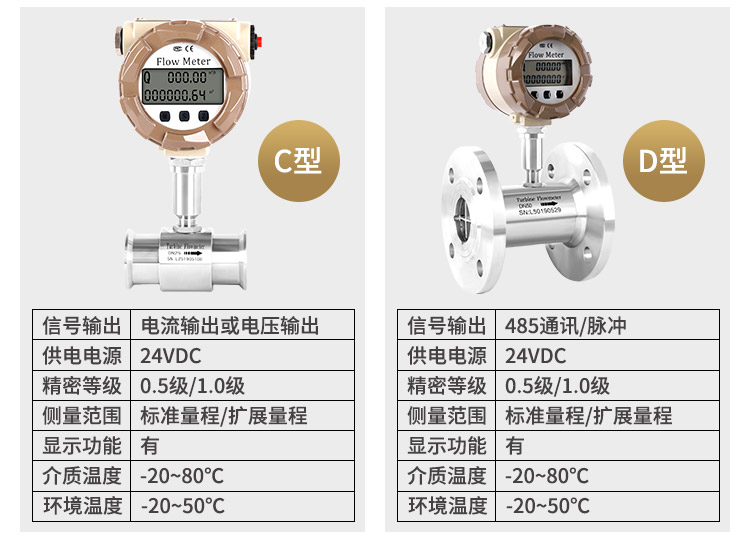

7.  输出信号与供电：

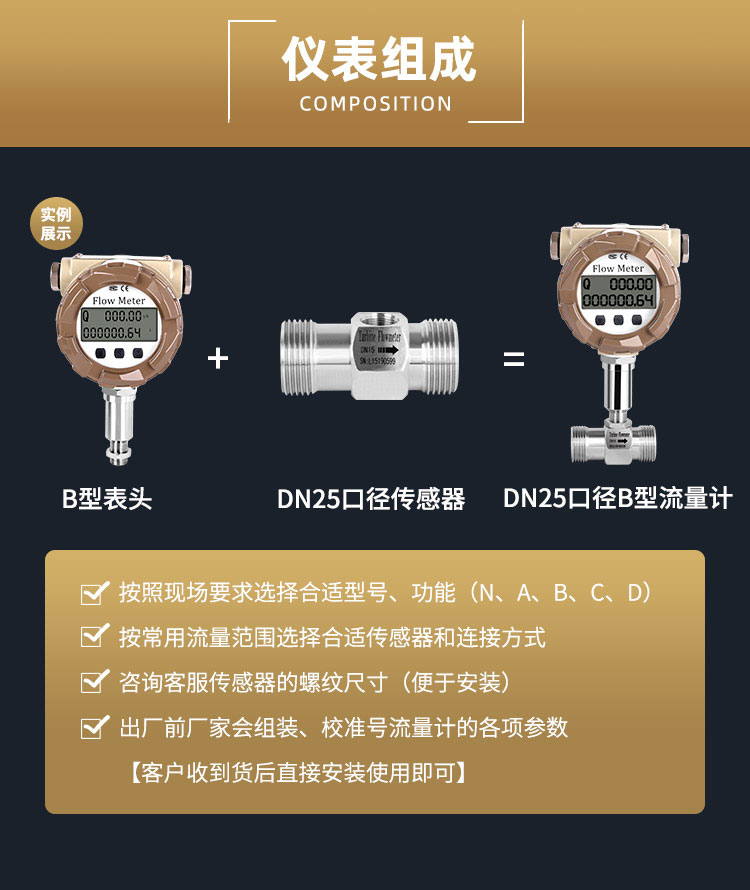

       是否需要现场显示（机械计数器或液晶显示器）？

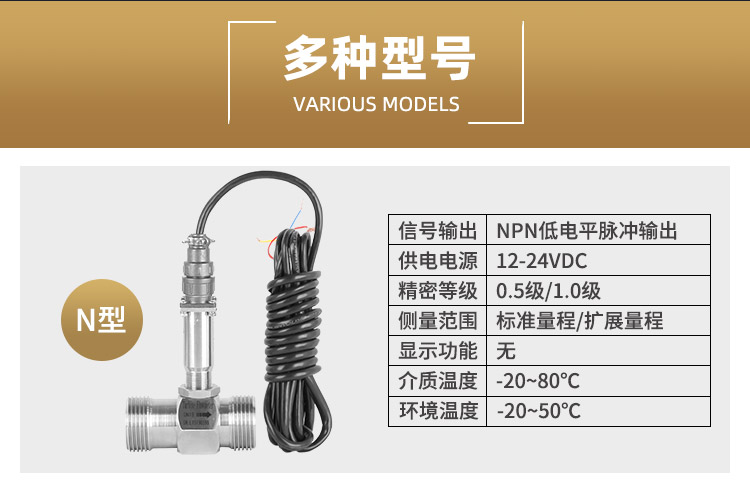

       脉冲输出信号类型（如NPN、PNP、NAMUR等）。

       是否需要4-20mA模拟量输出？

       供电电压（如DC24V， DC12V，或电池供电）。

8.  防爆要求： 如果用于易燃易爆环境，需选择具备相应防爆认证（如Ex d IIC T6 Gb）的产品。

---

 五、 安装与使用注意事项

1.  安装方向： 绝大多数涡轮流量计必须水平安装，并确保流量计壳体上的箭头方向与流体流动方向一致。垂直安装会影响精度和寿命。

2.  保证直管段： 流量计上游（入口处）应保证至少10倍管径的直管段，下游（出口处）应保证至少5倍管径的直管段。如有弯头、阀门等扰动源，直管段需要更长。

3.  过滤： 强烈建议在流量计上游安装过滤器（如Y型过滤器），以防止杂质进入。过滤器的目数应根据介质清洁度和流量计要求选择。

4.  避免气液两相： 确保管道内充满液体，避免气泡进入流量计，否则会造成涡轮超速旋转，测量值偏大并损坏轴承。

5.  缓慢开阀： 启动时，应缓慢打开阀门，避免流体瞬间冲击涡轮，造成水锤效应损坏叶片或轴承。

6.  定期校准： 为保证长期精度，应按照使用情况定期进行校准。

 总结

螺纹连接涡轮流量计是一种性能卓越的小流量、高精度液体流量测量工具。它的成功应用关键在于 “选对”和“装对”——即选择与介质特性、工况完全匹配的型号，并进行正确规范的安装。在清洁、低粘度的液体计量领域，它依然是性价比和精度俱佳的首选方案之一。
