超声波流量计概述

超声波流量计是一种利用超声波在流动流体中传播的特性来测量流速或流量的仪表。它是一种非接触式（或非侵入式）的测量仪表，意味着传感器可以不直接接触流体，这对于测量腐蚀性、脏污或高压流体非常有利。

 核心工作原理

超声波流量计的核心原理基于物理学中的 “时差法” ，这是最常用的方法。

1. 时差法

- 在管道两侧斜向安装一对超声波换能器（传感器）A和B，它们既可以发射也可以接收超声波信号。

- 当超声波顺流从A传播到B时，其速度会加快（声速 + 流体流速）。

- 当超声波逆流从B传播到A时，其速度会减慢（声速 - 流体流速）。

- 测量顺流传播时间 \( t_{down} \) 和逆流传播时间 \( t_{up} \) 之间的微小差异 \( \Delta t \)。

- 流体的平均流速 \( V \) 与时间差 \( \Delta t \) 成正比。已知管道截面积，即可计算出体积流量。

公式简化理解：

\( V \propto (t_{up} - t_{down}) \)

其他原理：

- 多普勒效应法：适用于含有大量气泡或固体颗粒的流体（如污水、泥浆）。它测量流体中悬浮粒子反射超声波时产生的频率偏移（类似警笛声靠近和远离时的音调变化）。频率偏移量与流速成正比。

- 相关法：通过分析流体中自然存在的随机扰动信号来计算流速，较为少见。

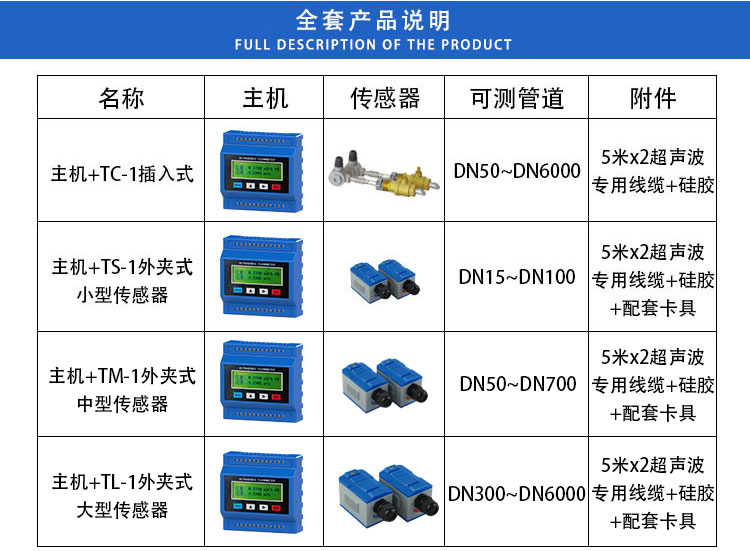

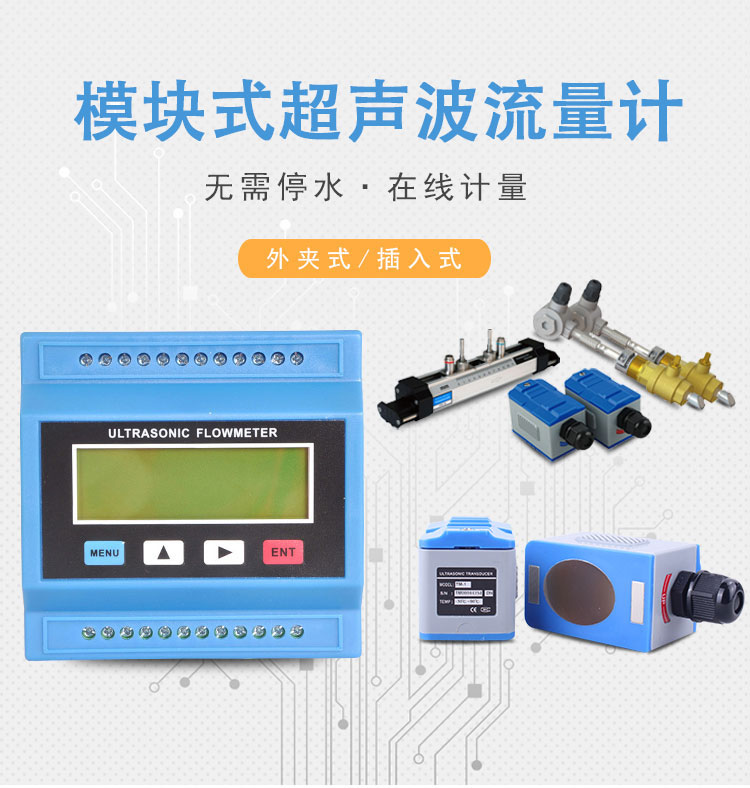

 主要类型

根据传感器与流体的接触方式，可分为两大类：

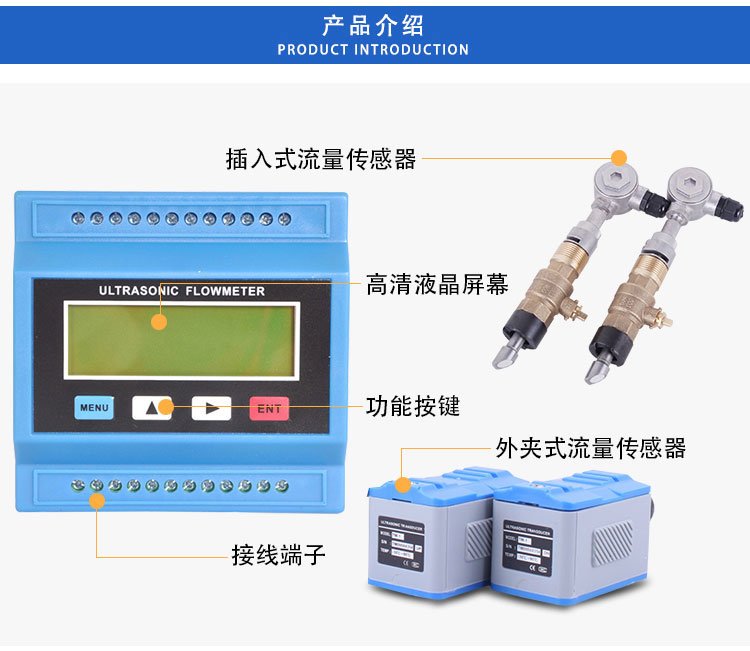

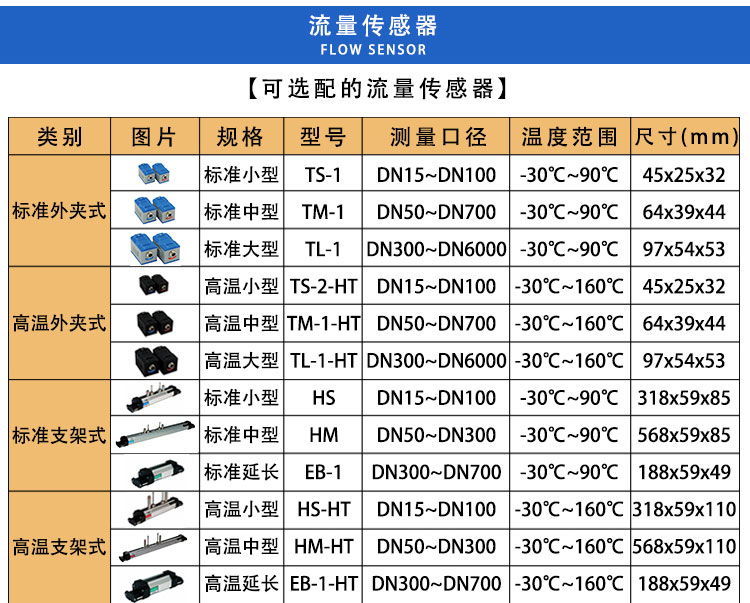

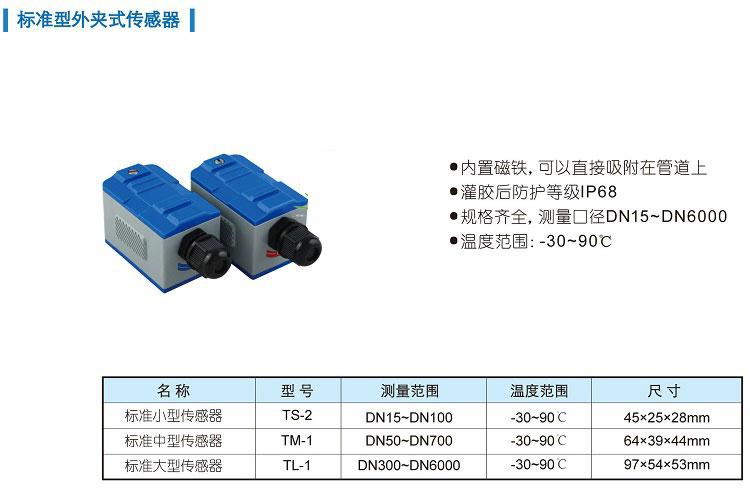

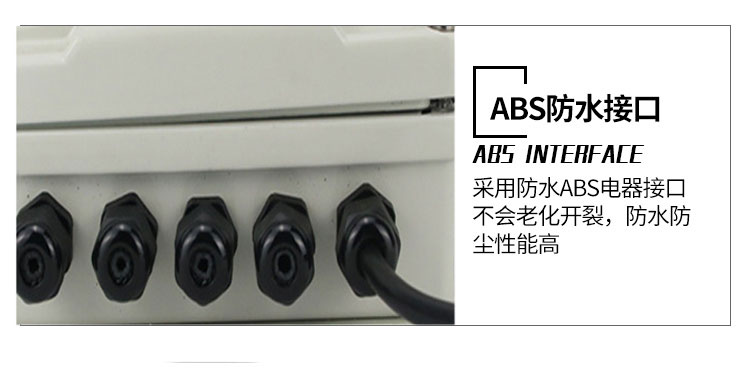

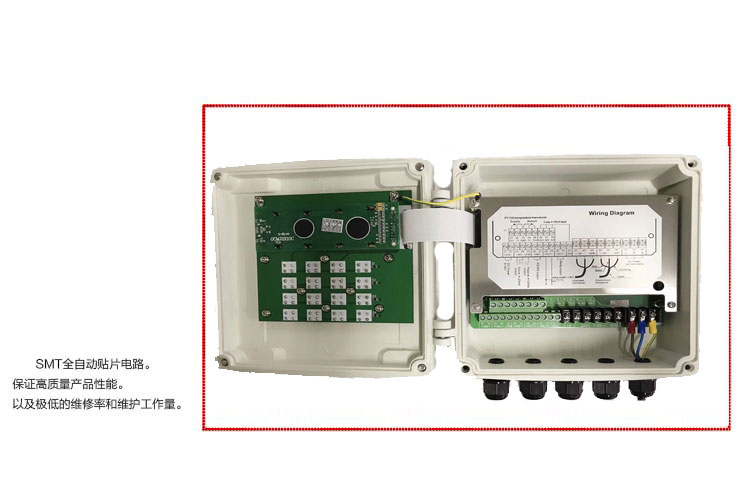

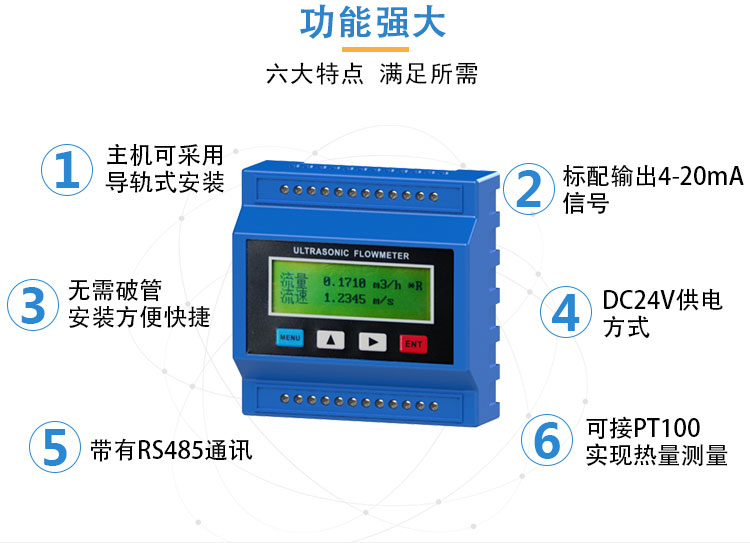

1. 外夹式（钳式）

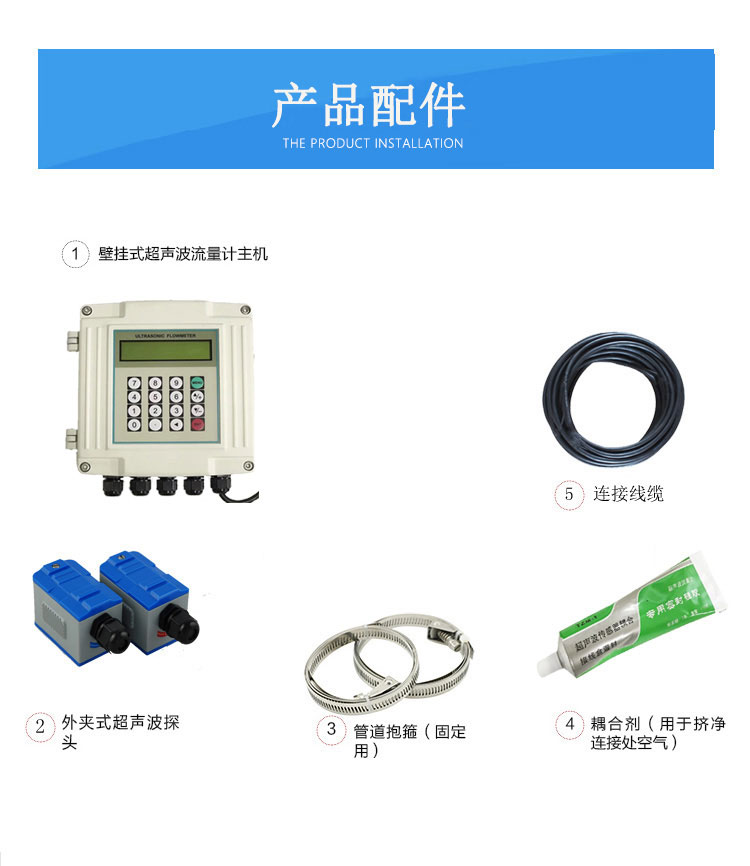

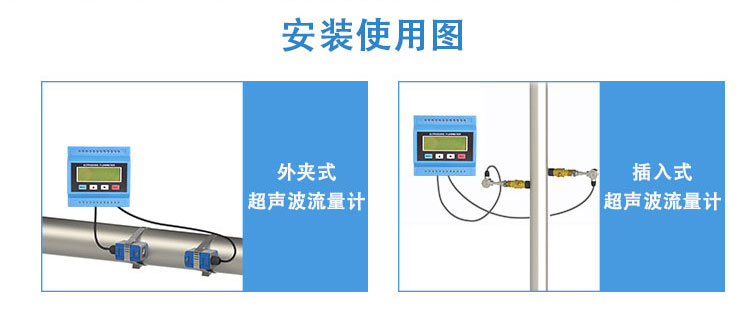

- 特点：传感器用夹具紧紧夹在管道外壁上，完全不接触流体。

- 优点：

    - 真正非侵入：无压力损失，不改变流道，无泄漏风险。

    - 便携性强：可以做成便携式设备，用于临时测量或流量普查。

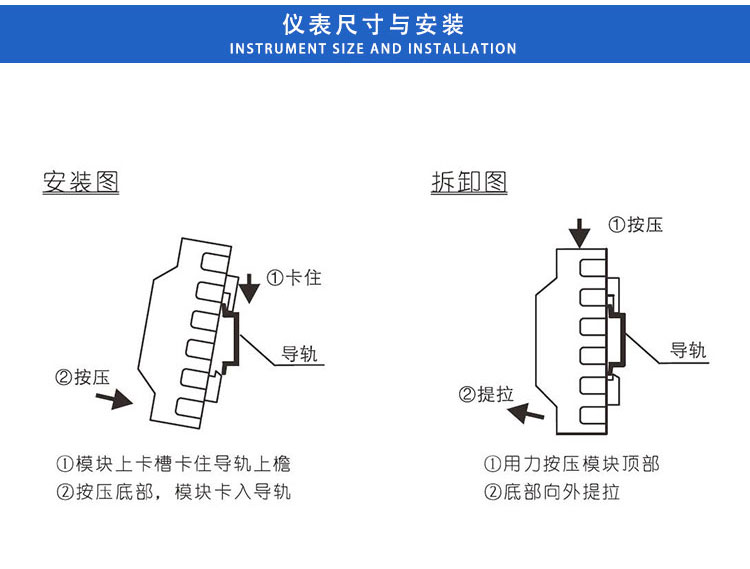

    - 安装维护方便：无需停产或切割管道，在线安装。

- 缺点：

    - 测量精度受管道材质、衬里、壁厚以及耦合剂状态影响。

    - 对管道内壁结垢、气泡等较为敏感。

    - 通常精度低于插入式和外插式。

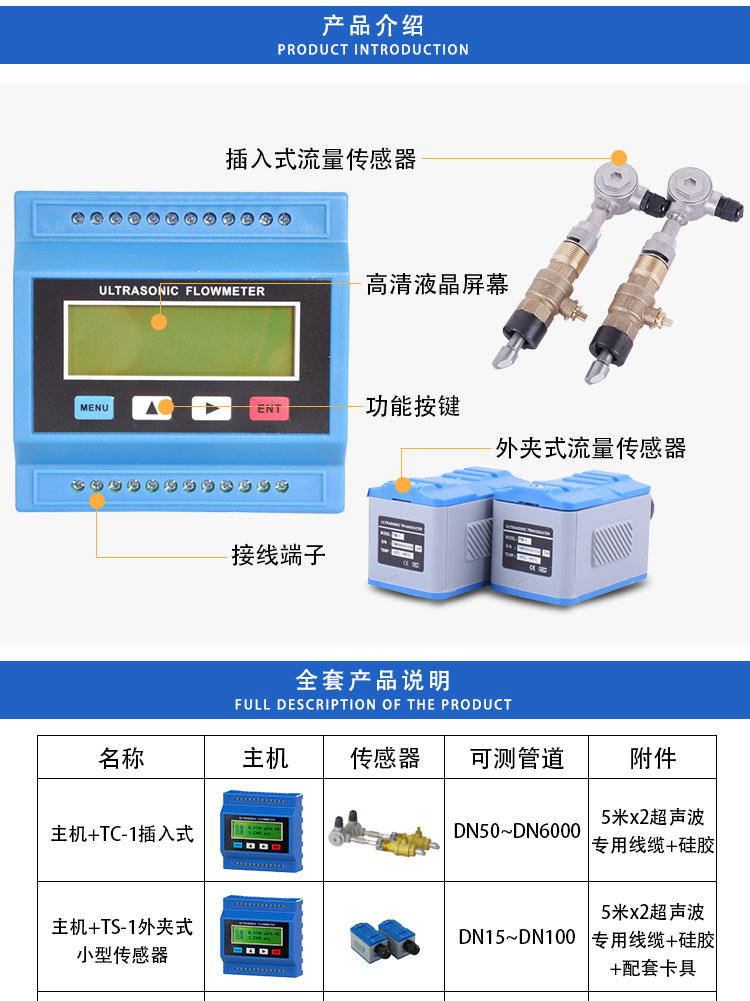

2. 插入式

- 特点：在管道上开孔，将传感器探头插入到管道内部，与流体直接接触。

- 优点：

    - 精度高于外夹式。

    - 不受管道材质和壁厚影响。

    - 比管段式成本低，适合大管径应用。

- 缺点：

    - 是侵入式测量，有轻微压力损失。

    - 安装需要停产，并可能需要安装球阀等。

3. 管段式

- 特点：将传感器和测量管段做成一个整体，作为一个完整的部件出售。

- 优点：

    - 精度最高，性能最稳定。出厂前经过精确标定。

    - 安装简单，直接接入管道即可。

- 缺点：

    - 成本较高。

    - 固定安装，不具备便携性。

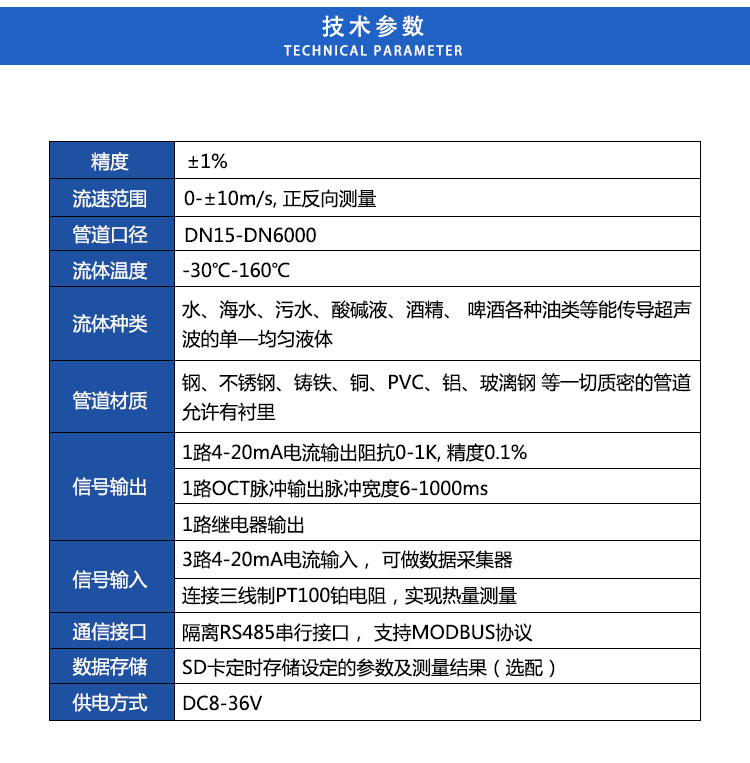

 优点与缺点

优点：

1.  无活动部件：可靠性高，维护量小，寿命长。

2.  无压损：外夹式几乎不产生任何压力损失，节能。

3.  适用范围广：可测量腐蚀性、高粘度、易燃易爆及脏污介质。

4.  大管径经济性好：在大口径管道上，其成本和安装优势远胜于孔板等传统仪表。

5.  双向测量：大多数超声波流量计支持正反向流量测量。

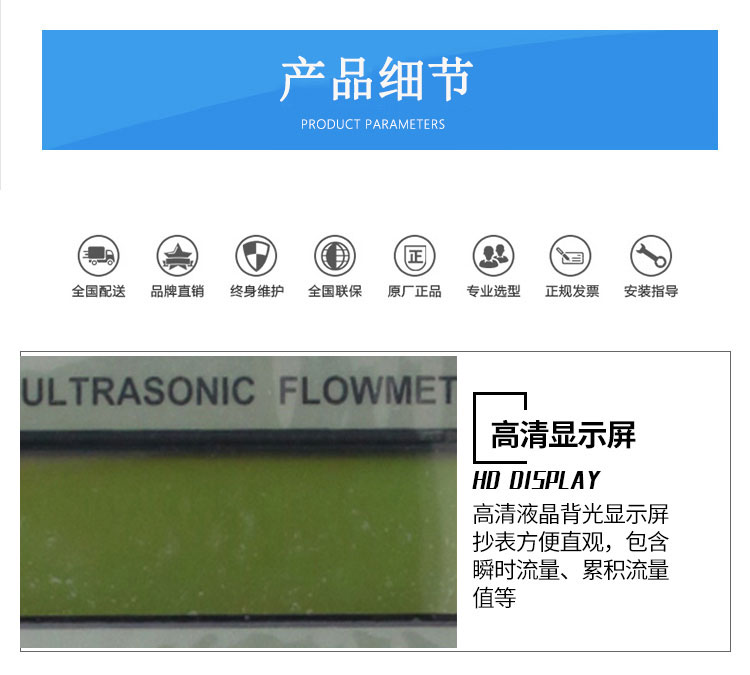

6.  输出信息丰富：不仅能输出流量，还能显示流速、累积流量，并具备诊断功能（如信号强度）。

缺点：

1.  对流体状态敏感：气泡、固体颗粒、结垢会严重影响外夹式的测量精度和稳定性。

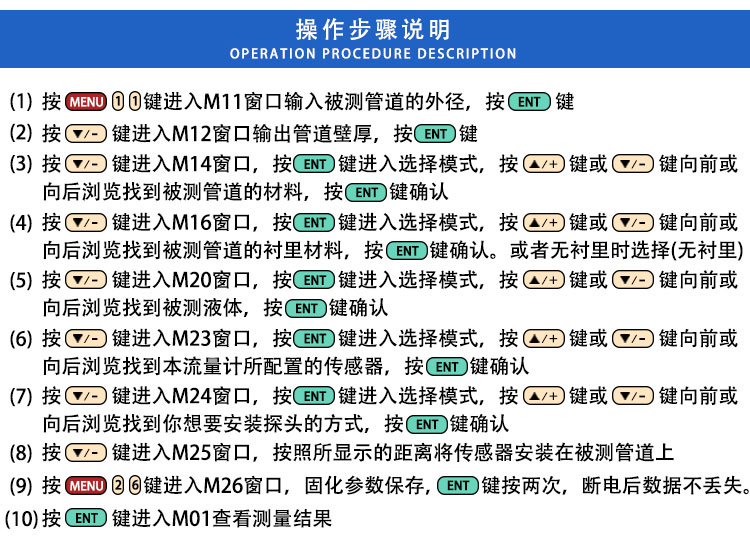

2.  安装要求高：需要足够长的前后直管段以保证流体稳定。外夹式对传感器安装距离和角度要求极其精确。

3.  成本：对于小管径、清洁液体，其成本可能高于电磁流量计或涡轮流量计。

4.  不能用于真空：超声波需要在介质中传播，因此不能测量真空状态的流量。

 主要应用领域

- 水与污水处理：原水、饮用水、污水、污泥的流量测量。

- 石油化工：原油、成品油、化学溶剂的计量与输送。

- 供热与制冷：供暖热水、冷冻水的能量计量（需搭配温度传感器）。

- 电力行业：循环冷却水流量监控。

- 冶金、矿山：矿浆、循环水测量。

- 食品医药：果汁、牛奶、药液等卫生要求高的流体。

 选型要点

在选择超声波流量计时，需要考虑以下因素：

1.  流体性质：是清洁液体还是含有气泡/颗粒？这决定了用时差法还是多普勒法。

2.  管道条件：管径、材质、壁厚、衬里、直管段长度。

3.  精度要求：贸易结算要求高精度（管段式），过程控制可适当放宽（插入式或外夹式）。

4.  安装与维护：能否停产安装？是否需要便携？

5.  成本预算：权衡初次投资与长期维护成本。

 总结

超声波流量计以其独特的非接触/微接触测量方式，在高腐蚀、大管径、及需要无损检测的场合展现出巨大优势。随着技术的进步，其精度和稳定性不断提高，应用范围也越来越广泛，已成为现代工业流量测量中不可或缺的重要工具。
