这是一种广泛应用于明渠（非满管、开放渠道）流量测量的设备，以其高精度、低水头损失和自清洁能力而闻名。
---
一、 什么是巴歇尔槽？
巴歇尔槽，音译自“Parshall Flume”，是一种特定形状的明渠测流装置。它本质上是一个固定在渠道中的束窄喉道，通过人为造成渠道的局部收缩，使水流在槽内发生临界流状态，从而在上游特定位置的水位与流量之间建立稳定的数学关系。
简单来说：只要测量槽体上游某个点的水位高度，就可以通过固定的公式或查表直接计算出流量。
二、 工作原理
其工作原理基于能量守恒定律（伯努利方程）和临界流理论。
1. 收缩喉道：当水流通过巴歇尔槽逐渐收缩的喉道时，流速增加，水位下降。
2. 形成临界流：在喉道的某一位置，水流会达到“临界流状态”。在这种状态下，水流速度刚好等于该水深下重力波的传播速度。临界流的一个重要特性是，在给定的渠道几何形状下，单位宽度的流量是水深（水位）的单值函数。
3. 水位-流量关系：由于临界流的存在，上游某一点（测量点）的水位 `Ha` 与流量 `Q` 之间存在着稳定、可预测的关系。这个关系在槽体尺寸确定后就已经被固定下来，不受下游水位的影响（只要下游水位不淹没喉道）。
关键点：这种固定的水位-流量关系，使得流量测量简化为单一的水位测量。
三、 主要结构特点
一个标准的巴歇尔槽由三个主要部分组成：
1. 收缩段：入口部分，宽度逐渐变窄，引导水流平稳加速。
2. 喉道：最窄的部分，宽度恒定，临界流在此处形成。
3. 扩散段：出口部分，宽度逐渐扩大，帮助恢复水头，减少能量损失。
此外，还有用于精确测量水位的测井和水位计。
四、 优点
巴歇尔槽之所以被广泛使用，是因为它具有以下显著优点：
水头损失小：相比于其他测流槽（如薄壁堰），巴歇尔槽对水流的阻碍更小，能量损失更少，特别适合坡度平缓的渠道。
精度高，可靠性好：由于水位-流量关系稳定，只要槽体按标准制造和安装，其测量精度很高。
自清洁能力：槽内流速较快，泥沙、杂物不易沉积，减少了维护需求。
淹没度影响小：在非淹没流状态下（下游水位不影响上游水位），其测量完全不受下游水位变化的影响。即使在一定程度的淹没状态下，也可以通过校正公式进行计算。

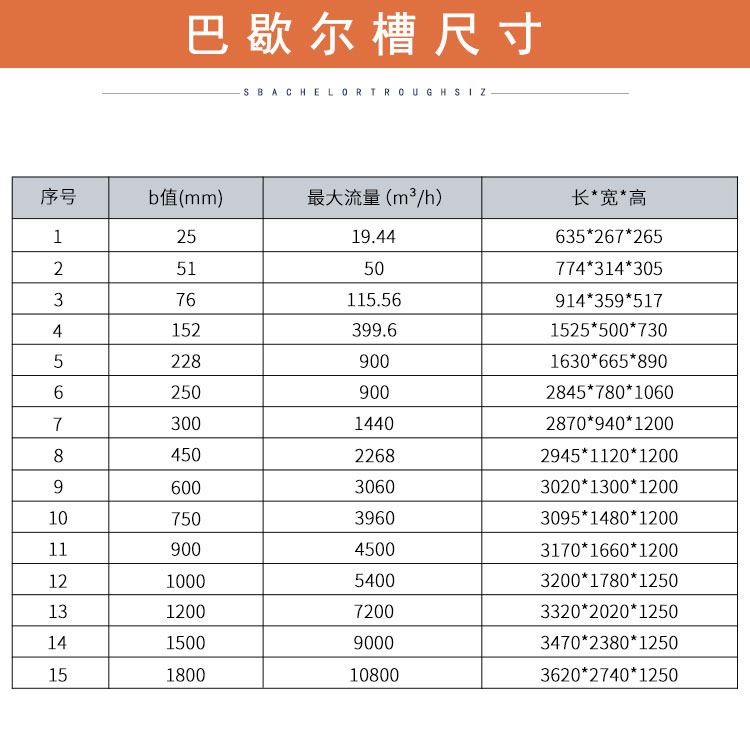

流量范围广：有从微型到大型的一系列标准尺寸，可以测量从每秒几升到几十个立方米的巨大流量。
五、 缺点与注意事项
造价较高：相比于简单的三角堰或梯形堰，制造和安装成本更高。

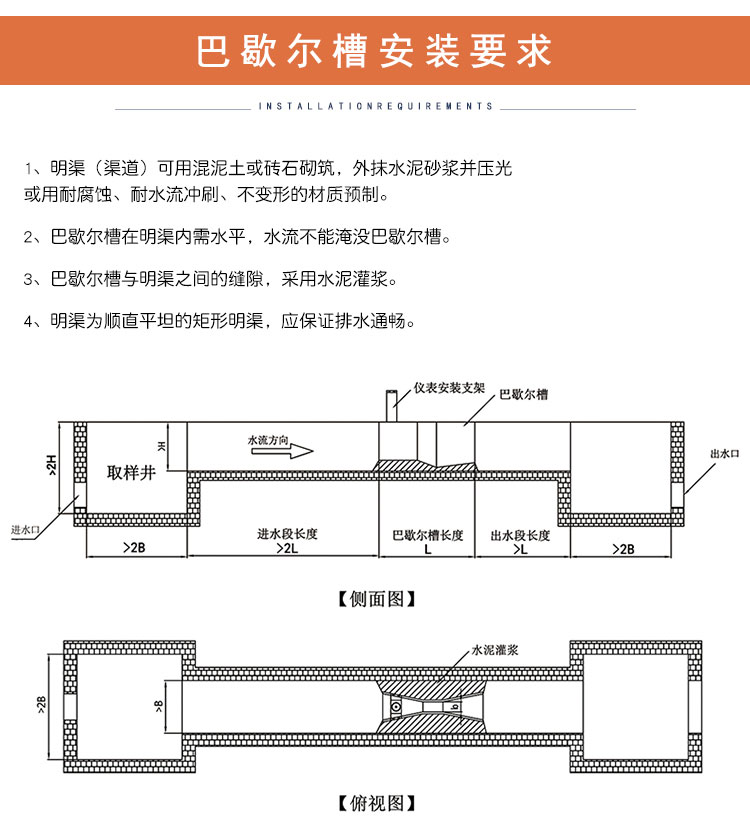

对安装要求高：必须严格按照标准尺寸制造，并水平安装在笔直的渠道段，上游需要足够的稳流距离。
尺寸固定：一旦安装，其测量范围就由槽的尺寸决定了，不易改变。
存在淹没流限制：当下游水位过高时，会破坏临界流条件，需要进行淹没流修正，这会增加测量的复杂性并降低精度。
六、 流量计算公式（简化版）
巴歇尔槽的流量公式是其尺寸的函数。不同喉道宽度 `W` 对应不同的公式。以下是几个常见尺寸的非淹没流简化公式：
喉道宽 W = 1英寸 到 8英寸（小型槽）
`Q = C Ha^n`
其中，`Q` 为流量，`Ha` 为上游水位高度。`C` 和 `n` 为与喉道宽度 `W` 相关的常数（可通过查表获得）。
喉道宽 W = 0.5英尺 到 8英尺（中型槽）
`Q = 4 W Ha^(1.522 W^0.026)`
这是一个通用简化公式，实际应用中应查阅精确的标准流量表。
喉道宽 W > 8英尺（大型槽）
公式更为复杂，通常直接使用标准流量表。
注意：在实际工程中，强烈建议使用由权威机构（如USBR-美国垦务局）发布的标准巴歇尔槽流量表，而不是自行计算，以确保精度。
七、 应用场景
巴歇尔槽流量计广泛应用于需要测量开放渠道流量的领域：
污水处理厂：测量进水、出水以及各处理单元的流量。
工业废水排放监测：用于环保合规性监测和排污收费。
农田水利：测量灌溉渠道的输配水流量。
水文监测：测量小溪、河流的流量。
矿山排水等。

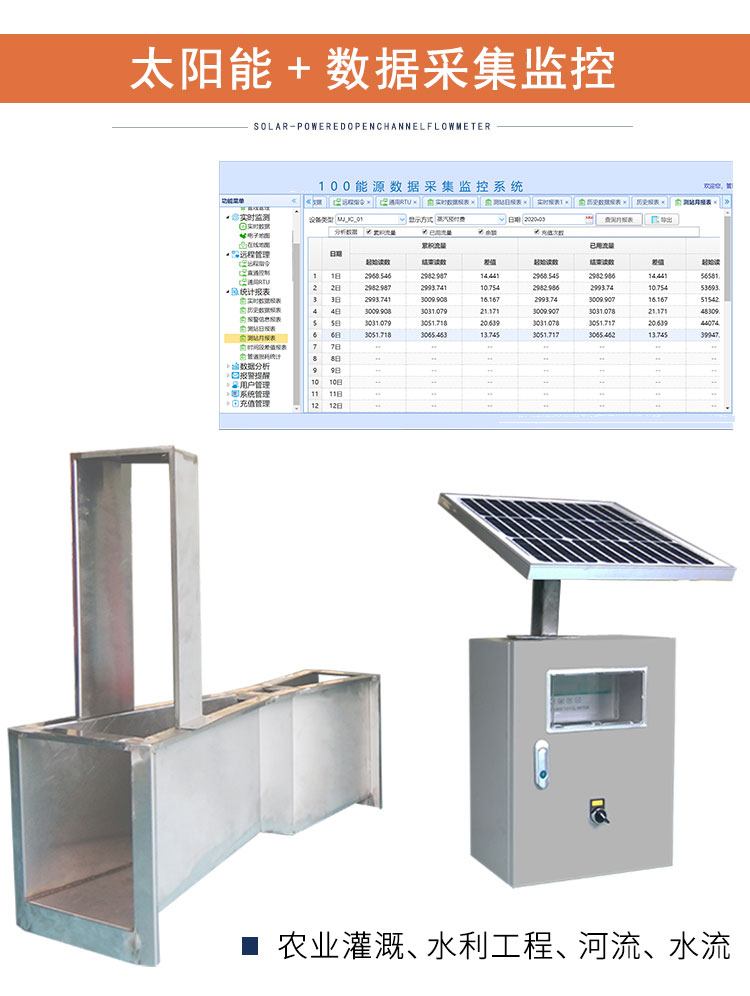

八、 系统组成
一套完整的巴歇尔槽流量测量系统通常包括：
1. 巴歇尔槽体：按标准制造和安装的物理槽道。

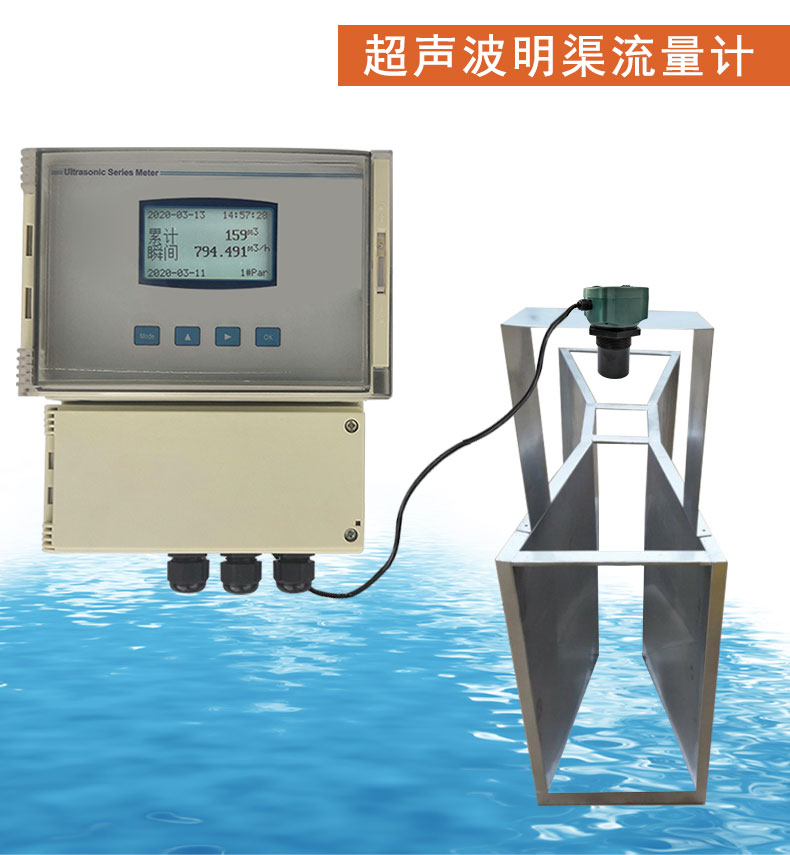

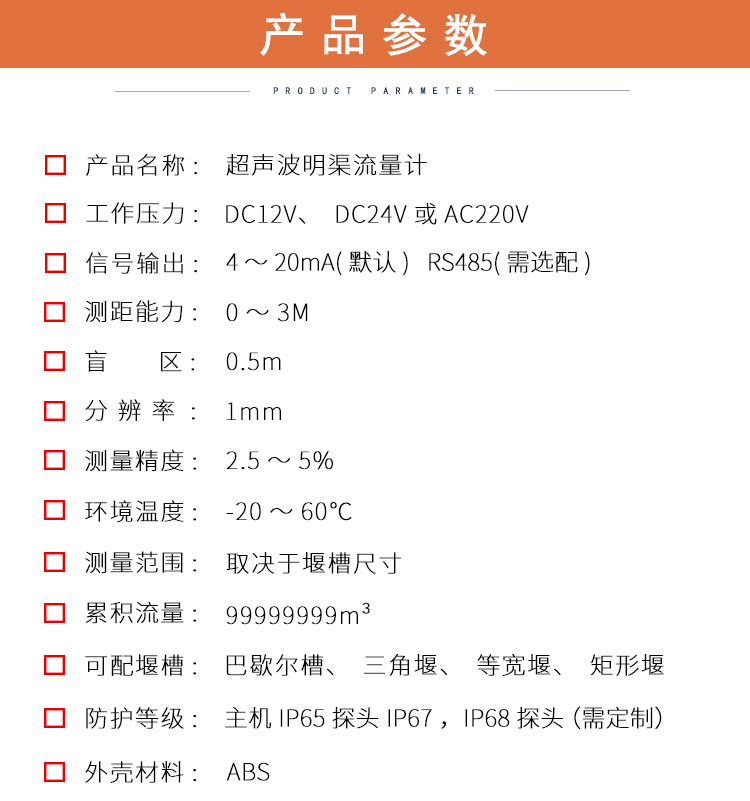

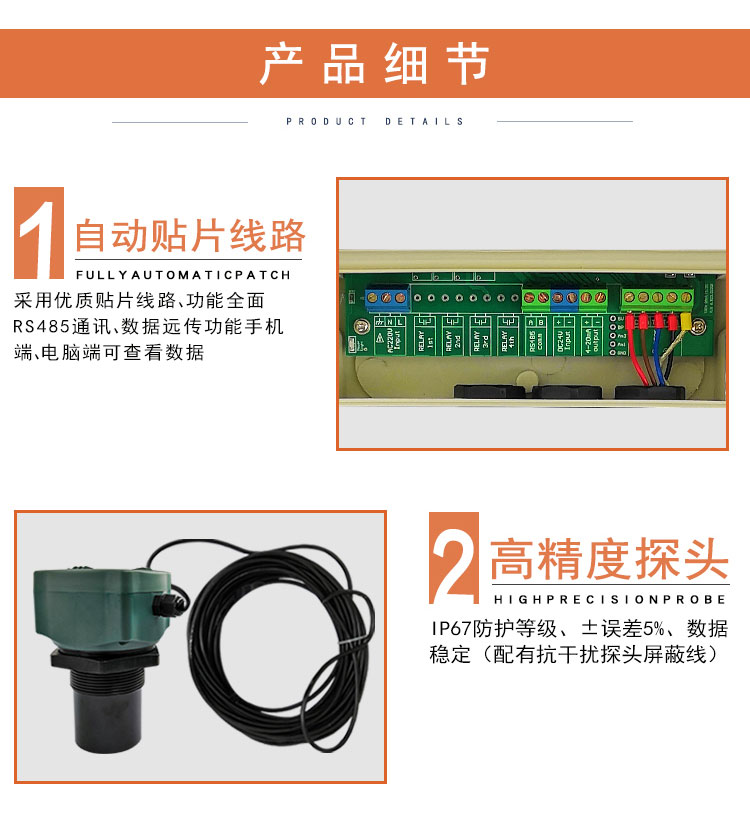

2. 水位传感器：用于测量上游水位 `Ha`，常见的有：
浮子式水位计
超声波水位计（非接触式，更常用）
压力式水位计

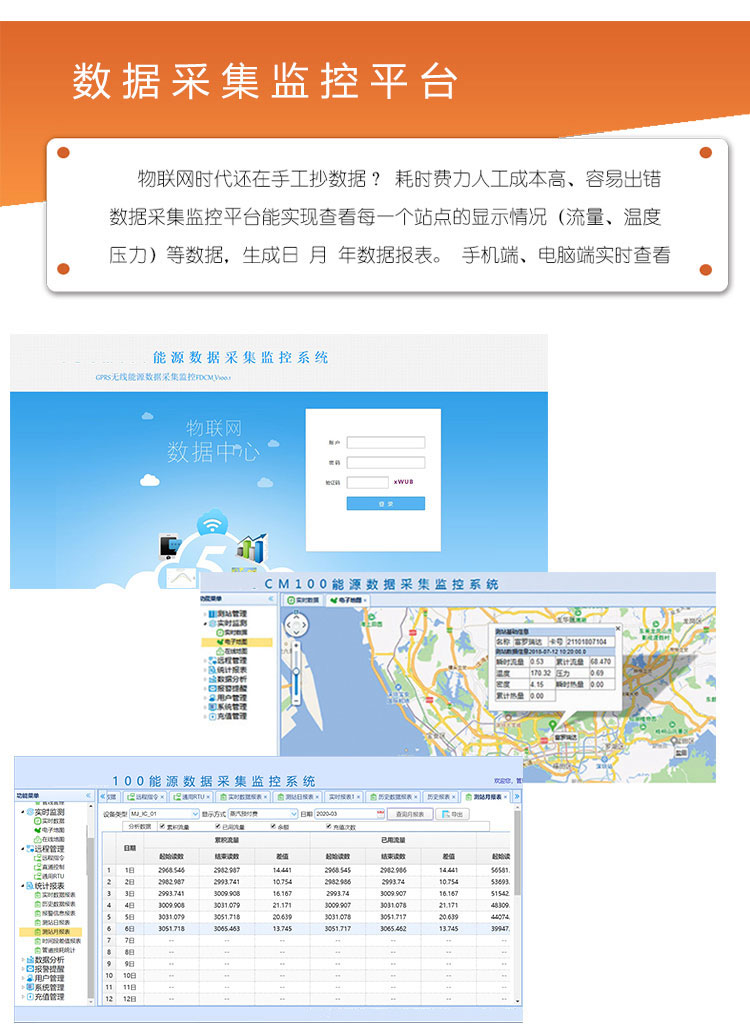

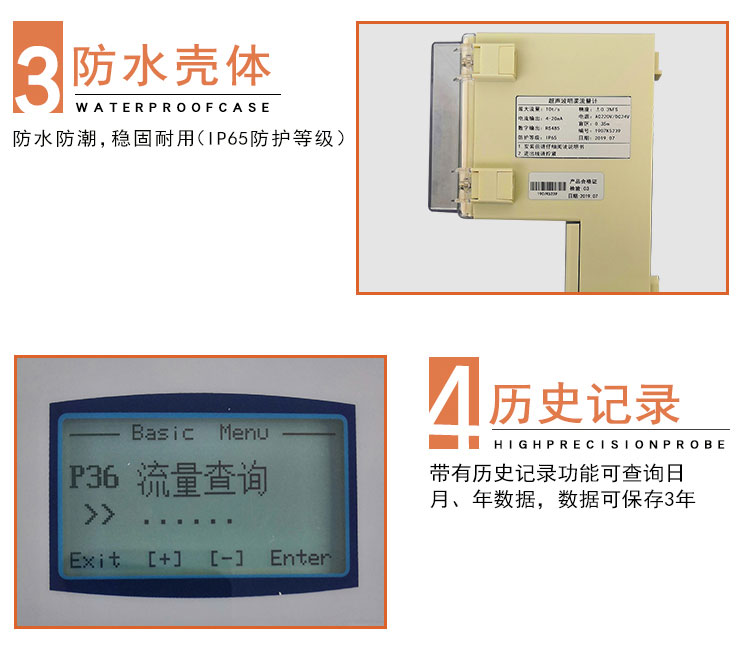

3. 流量计算与显示单元（RTU/流量计）：接收水位信号，根据内置的公式或查表法计算出瞬时流量，并累积总流量，同时进行显示、记录和输出。
---
总结：
巴歇尔槽流量计是一种成熟、可靠、高效的明渠流量测量解决方案。它将复杂的流速分布测量问题，简化为一个简单的水位测量问题，是水处理、水利和环保行业中不可或缺的测量工具。
