这是一种在工业过程中非常常见和重要的流量测量仪表，尤其适用于高温、高压、腐蚀性等苛刻工况。

 一、 核心概念与工作原理

金属管转子流量计，也称为浮子流量计或变面积式流量计。它的工作原理基于流体动力原理和恒压降。

1.  基本结构：它主要由一根锥形金属管和一个在管内可以自由移动的金属浮子（转子）构成。

2.  工作过程：

       流体从流量计的下端进入，向上流过锥形管与浮子之间的环形间隙。

       流体对浮子产生一个向上的作用力（浮力+动力），使浮子上升。

       随着浮子上升，它与锥形管之间的环形面积逐渐增大。

       当这个环形面积增大到使得流体对浮子的作用力等于浮子自身的重力时，浮子就会稳定在锥形管内的某一个高度上。

3.  流量指示：这个稳定的高度位置与流体的瞬时流量存在一一对应的关系。浮子的位置越高，代表流体的流量越大。通过磁耦合等机构，将浮子的内部位置无接触地传递到外部指示器，从而在刻度盘上显示出流量值。

简单来说：流量大小决定了浮子的高度位置。

 二、 主要特点与优势

与另一种常见的玻璃管转子流量计相比，金属管流量计的优势非常突出：

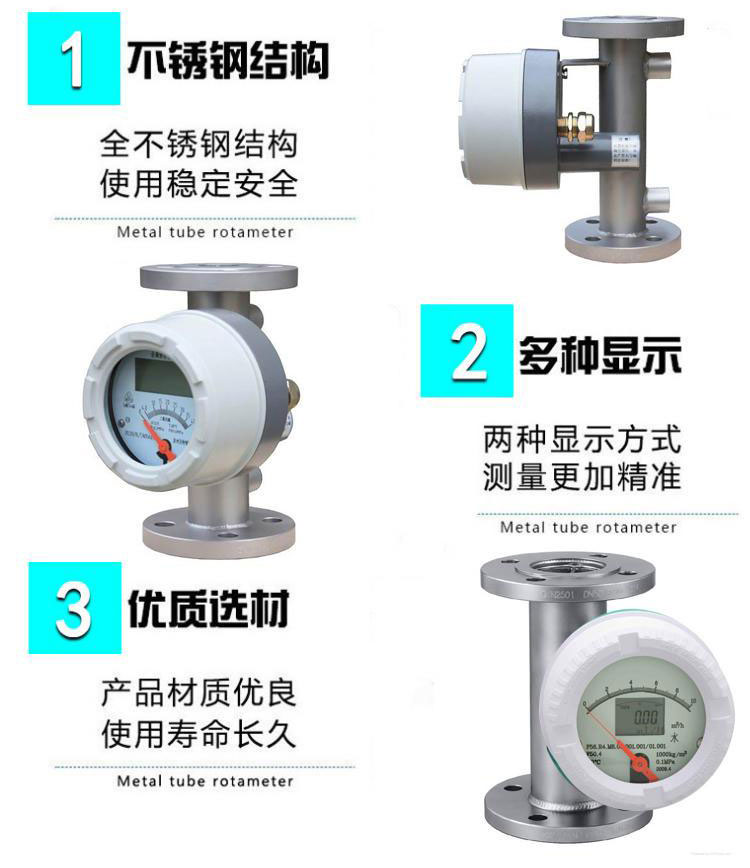

   坚固耐用：全金属结构，能承受较高的压力和温度。

   高耐压性：可适用于数十兆帕的高压管路系统。

   高耐温性：可测量高温介质，如蒸汽、高温油等。

   耐腐蚀：可根据介质特性，选择不同的金属材质（如不锈钢、哈氏合金、钛材等）和内衬（如PTFE、F46），适用于腐蚀性介质。

   安全性高：不会像玻璃管那样因破裂而发生泄漏，适用于危险介质。

   信号远传：可以方便地配备各种类型的变送器，将流量信号（4-20mA、HART协议等）远传到控制室，实现过程自动控制。

   适用范围广：可测量液体、气体和蒸汽等多种介质。

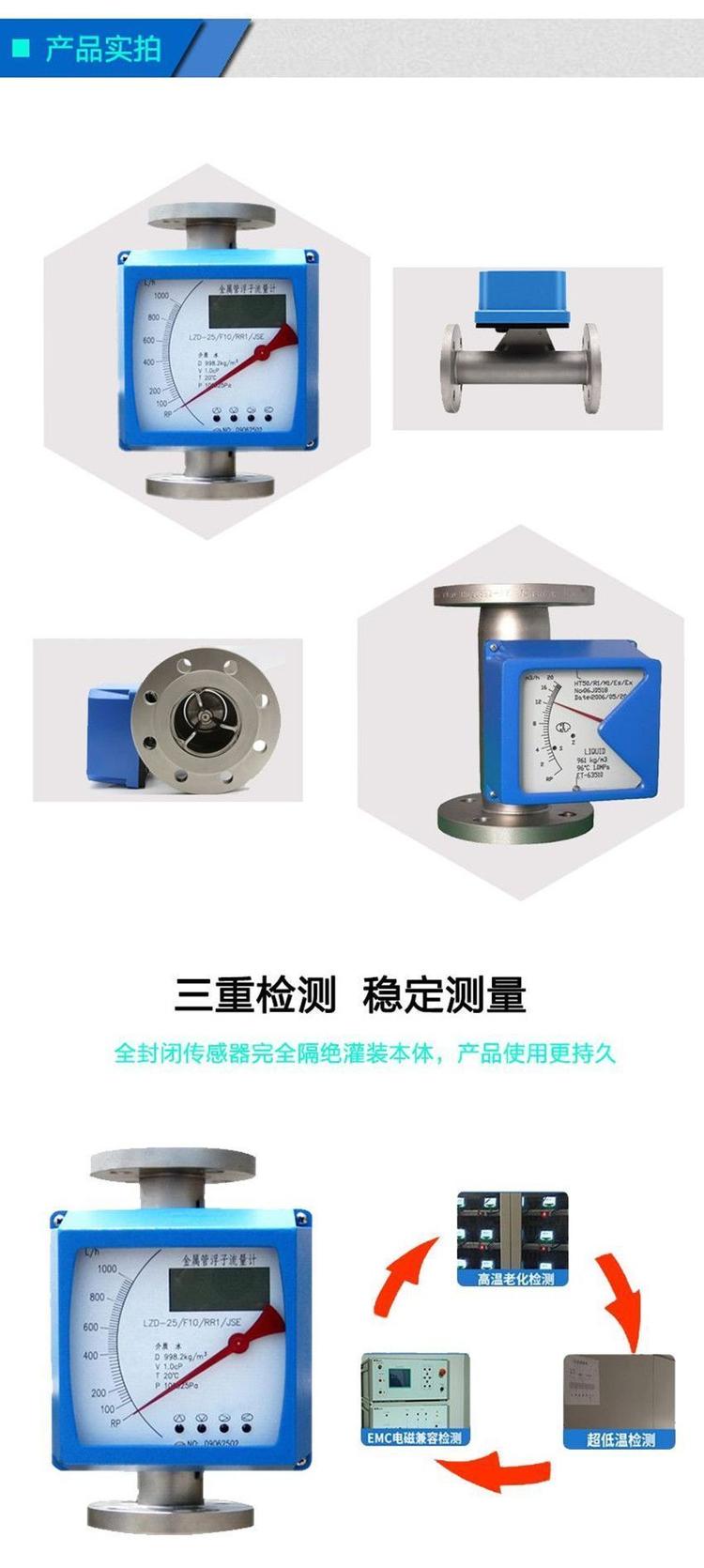

 三、 典型结构

一个完整的金属管转子流量计通常包含以下几个部分：

1.  测量管（锥形管）：核心部件，内部为锥形。

2.  浮子：核心运动部件，其形状、尺寸和重量决定了流量计的测量范围。

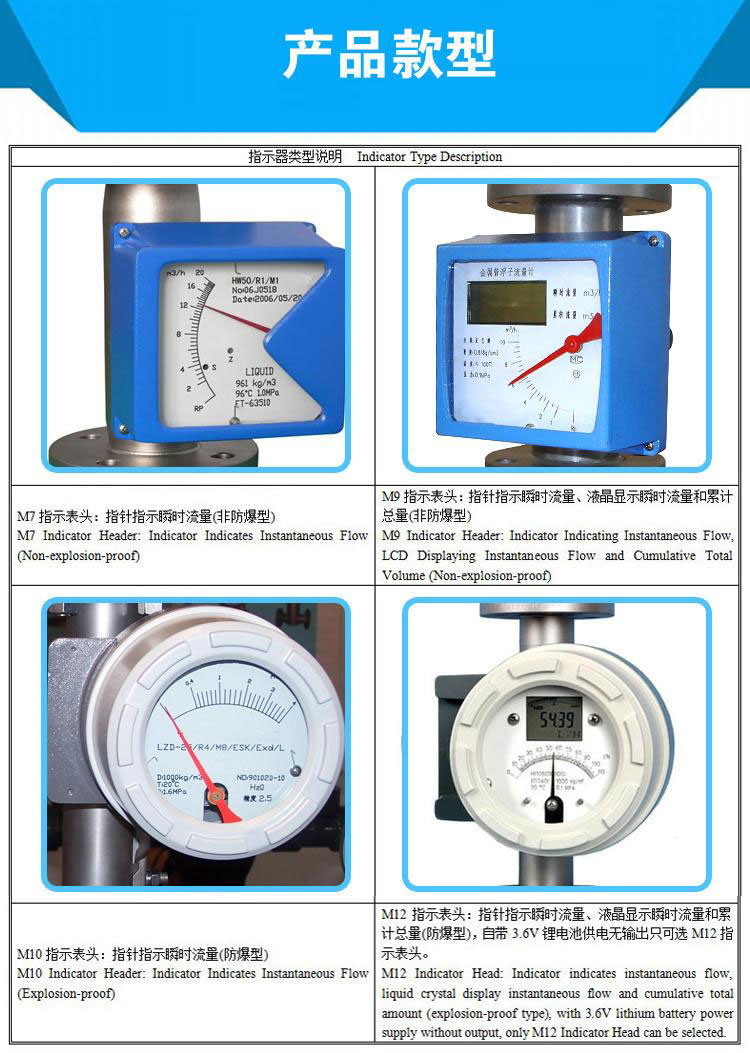

3.  指示器：用于现场显示瞬时流量，通常是一个带刻度的表盘和指针。

4.  变送器：将浮子的位移（即流量大小）转换成标准电信号输出。

5.  磁耦合系统：这是关键技术。浮子内嵌一块磁钢，外部指针或传感器也连接一块磁钢。通过磁性的“耦合”，实现内部浮子位置到外部机构的无接触传递，保证了密封性。

6.  阻尼装置：用于稳定浮子的波动，使读数更平稳，特别适用于脉动流。

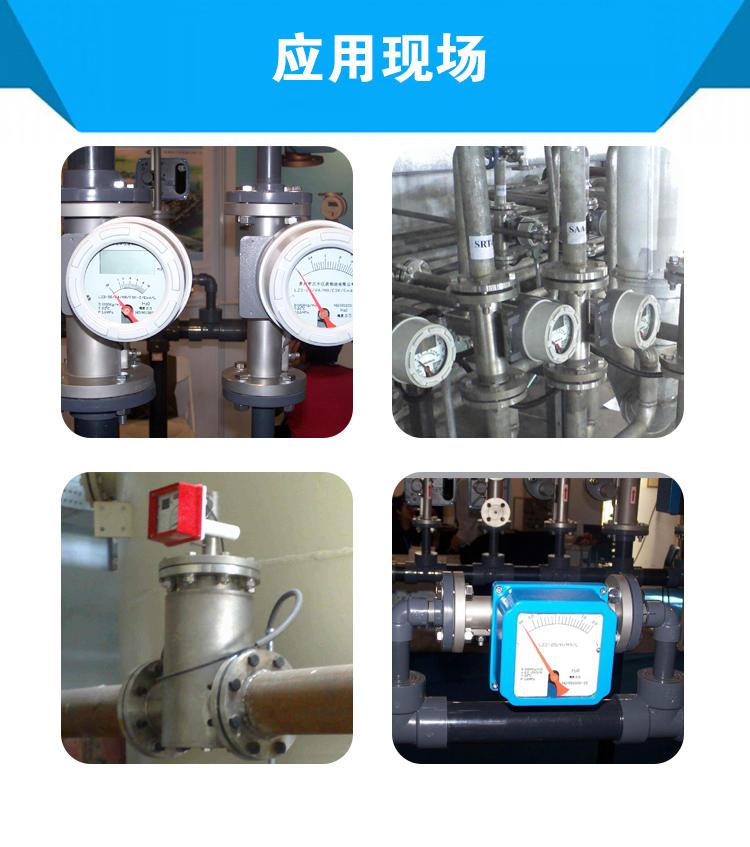

 四、 应用领域

由于其可靠性，金属管转子流量计被广泛应用于众多工业领域：

   石油化工：测量各种油品、化学品、溶剂。

   电力行业：测量锅炉给水、蒸汽、空气等。

   制药行业：满足卫生要求，测量纯化水、注射用水及工艺气体。

   金属冶炼：测量冷却水、压缩空气、燃气等。

   食品饮料：测量水、糖浆、CIP清洗液等。

   水处理：测量化学药剂投加、空气等。

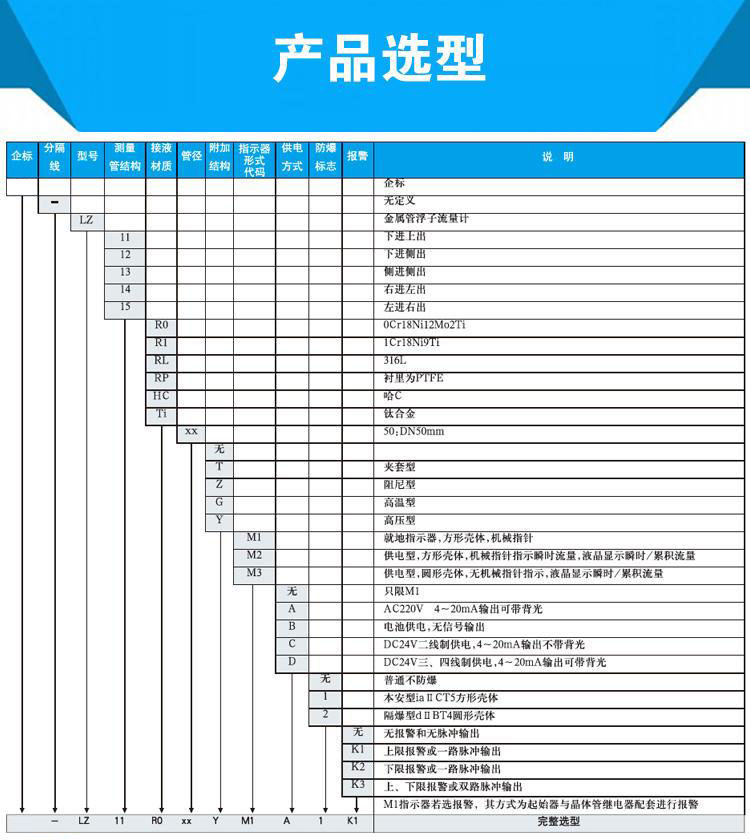

 五、 选型要点

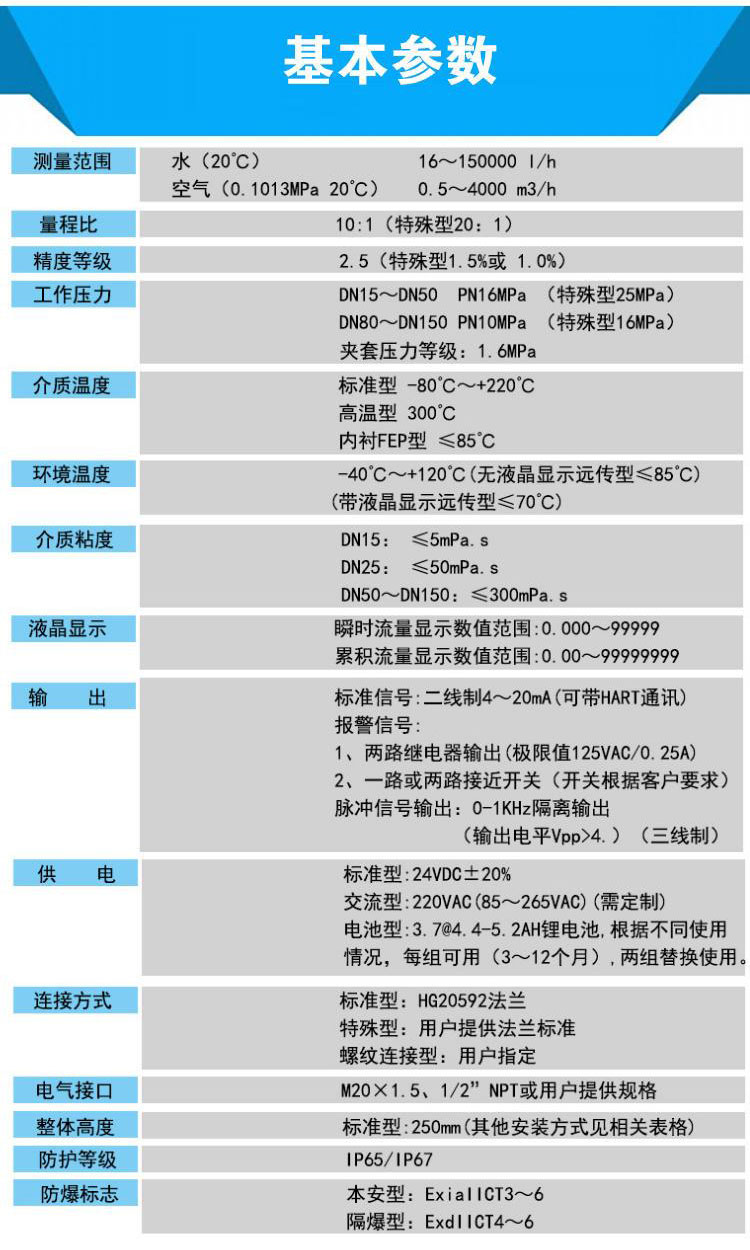

在选择金属管转子流量计时，需要明确以下参数：

1.  测量介质：液体、气体还是蒸汽？介质的名称、密度、粘度。

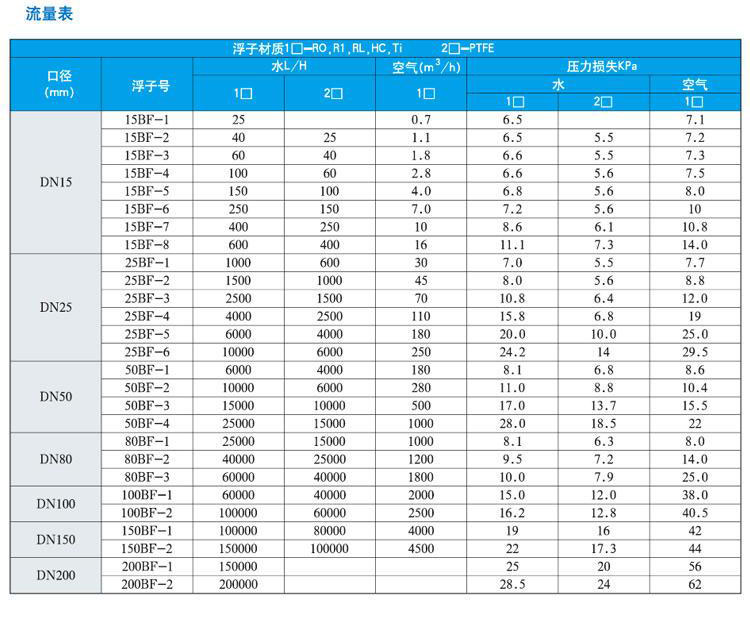

2.  流量范围：最大流量、最小流量和常用流量。

3.  工作压力：管道系统的最大压力和常用压力。

4.  工作温度：介质的最低、最高温度。

5.  介质腐蚀性：确定测量管、浮子和密封件的材质。

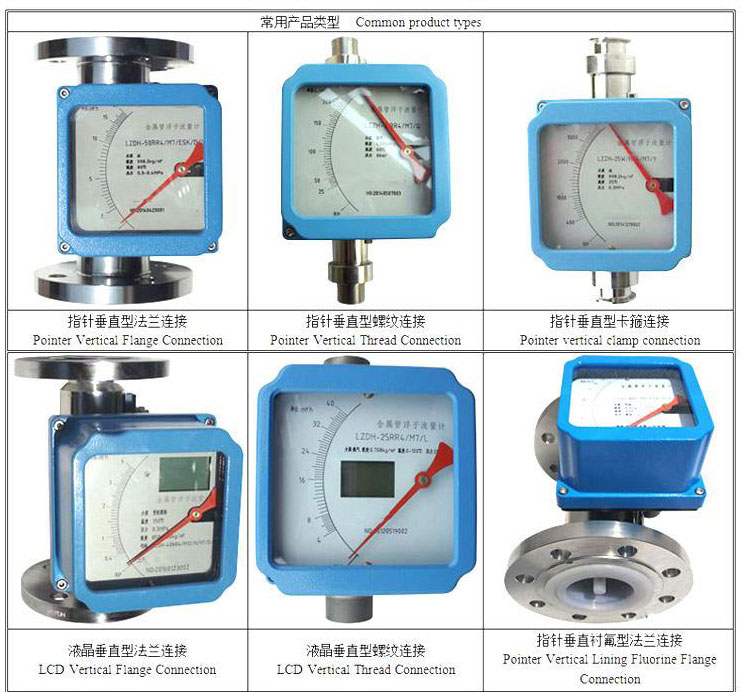

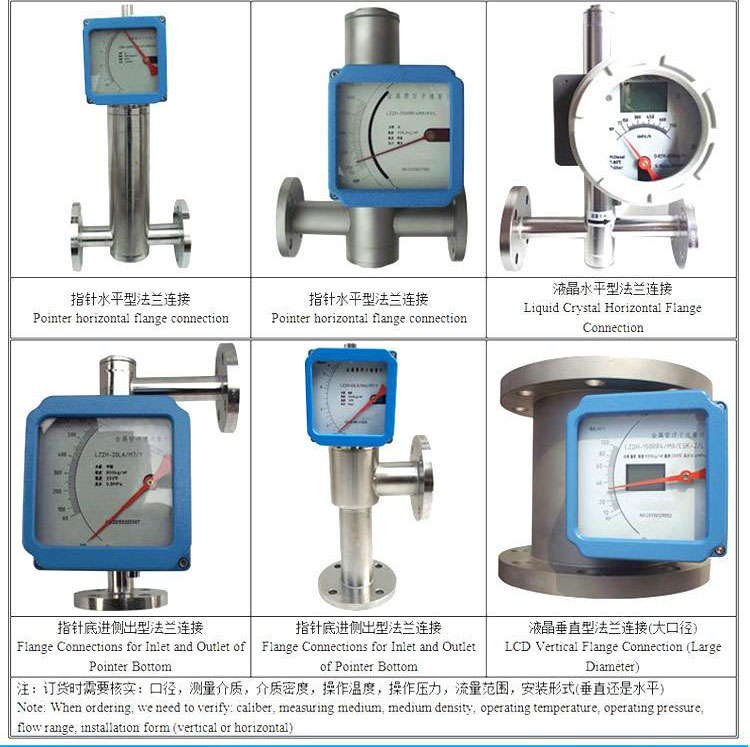

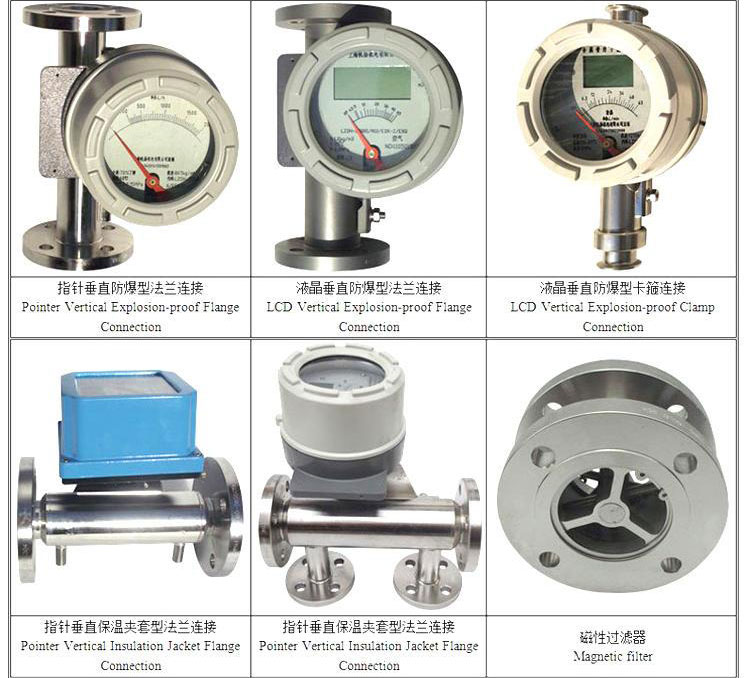

6.  连接方式：法兰连接（最常用）、螺纹连接或夹持连接。

7.  输出信号：是否需要远传？需要4-20mA，还是带HART/Profibus等协议？

8.  精度等级：通常为1.5级或2.5级。

9.  安装方向：通常是垂直安装，且流体自下而上。

 六、 安装与使用注意事项

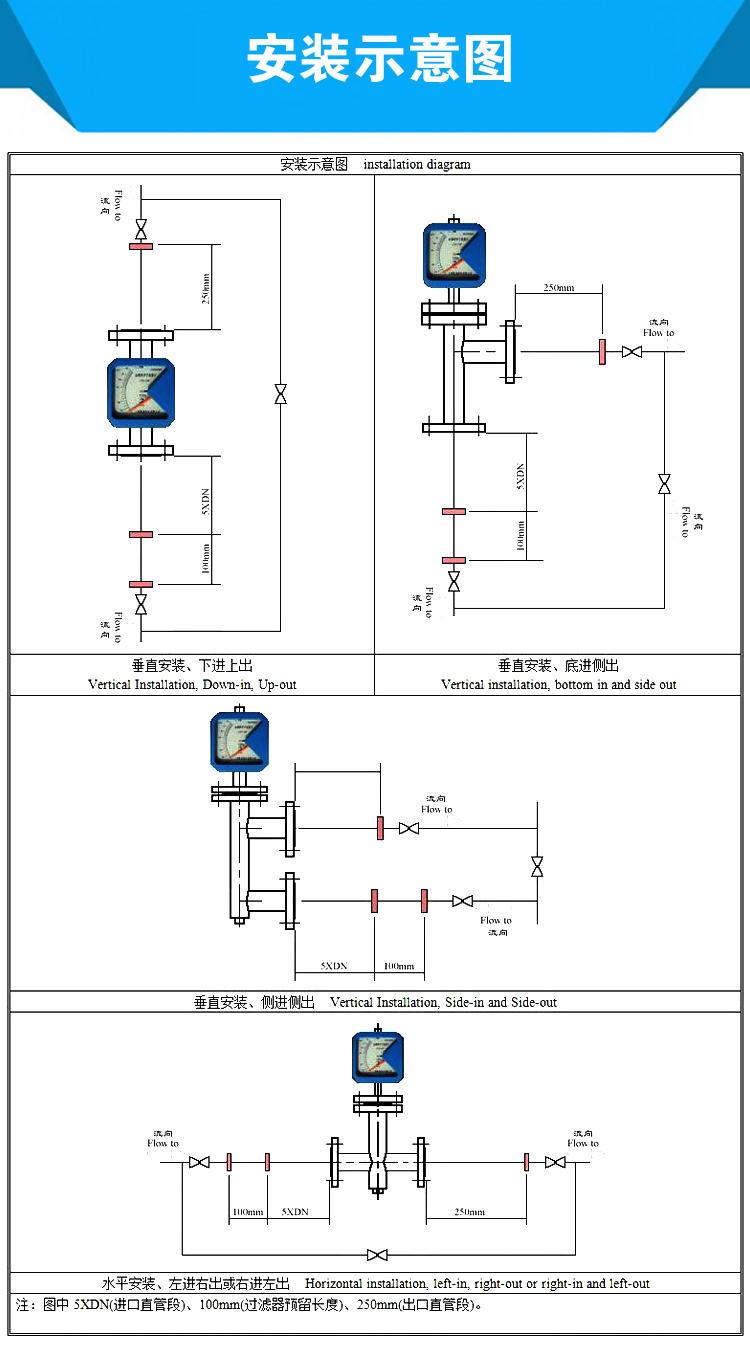

   必须垂直安装：流量计必须安装在无振动的垂直管道上，且流体方向自下而上。倾斜安装会严重影响测量精度。

   前后直管段要求：一般对前后直管段要求不高，但为保证流场稳定，建议前5DN，后3DN的直管段。

   排空与排污：对于测量液体的流量计，应在流量计上游安装排气阀；对于测量气体的流量计，应在下游安装排液阀。

   旁路管道：为了便于检修和调试，建议安装旁路管道。

   校准：流量计在出厂时已针对特定介质进行校准。如果实际使用介质与校准介质不同（尤其是密度差异大），需要进行读数换算或重新校准。

 总结

金属管转子流量计是一种结构坚固、性能可靠、用途广泛的变面积式流量计。它通过磁耦合原理，将介质流量无接触地转换为机械指针指示或标准电信号，特别适合于工业过程中的高温、高压、腐蚀性等复杂工况下的流量测量与控制。
