一、 污水流量计的主要类型及原理

由于污水的成分复杂（含有固体颗粒、油脂、腐蚀性物质等），且流量、流速变化大，并非所有流量计都适用。以下是几种在污水测量中常见且有效的流量计类型：

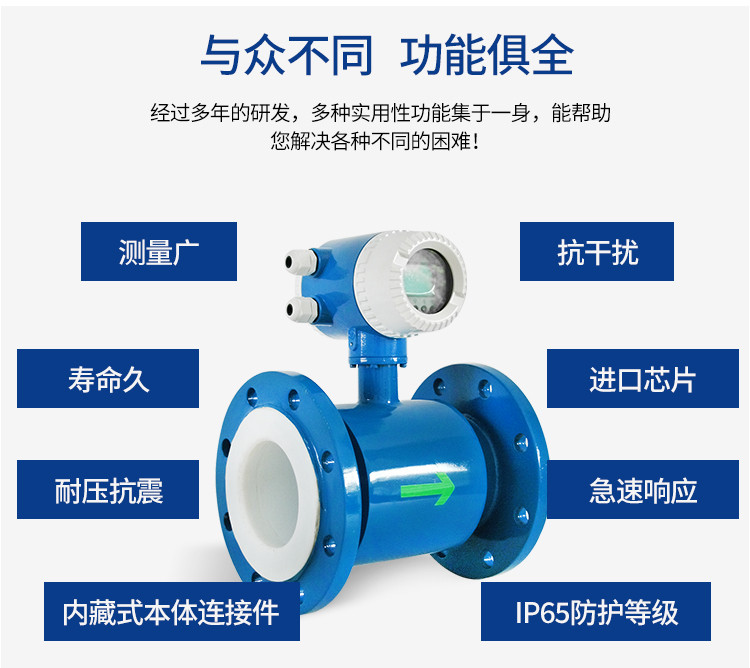

 1. 电磁流量计

这是污水测量中最常用、最主流的流量计。

   工作原理： 基于法拉第电磁感应定律。传感器内的导电液体（污水通常导电）流过垂直于流动方向的磁场，产生感应电动势（电压），其大小与流速成正比。

   优点：

       无阻塞： 测量管内无任何活动部件或阻流件，不会发生堵塞，特别适合含有固体颗粒、纤维的污水。

       压力损失小： 直通式测量管，几乎不产生额外压力损失。

       测量精度高： 对流速变化响应灵敏，精度通常可达±0.5% ~ ±1.0%。

       测量范围宽： 可测量正反双向流量。

   缺点：

       只能测量导电液体（电导率通常需大于5μS/cm）。

       对安装直管段有一定要求。

       价格相对较高。

   适用场景： 几乎适用于所有市政污水、工业废水的主管线和工艺段。

 2. 超声波流量计

分为时差法和多普勒法两种，适用于不同水质。

   A. 时差式超声波流量计

       工作原理： 通过测量超声波在顺流和逆流方向上传播的时间差来计算流速。需要流体相对清洁，悬浮物少。

       优点： 无接触测量，完全不干扰流场，无压力损失，精度高。

       缺点： 对气泡和固体颗粒敏感，水质太差时信号会衰减甚至无法测量。

       适用场景： 处理后的清洁出水、初沉池后的污水。

   B. 多普勒超声波流量计

       工作原理： 利用多普勒效应，通过测量超声波被水中悬浮颗粒或气泡反射后的频率偏移来计算流速。

       优点： 专门为含有大量悬浮物和气泡的浑浊液体设计。

       缺点： 测量精度低于时差式和电磁式，其精度依赖于散射体的数量和大小。

       适用场景： 未经处理的原污水、污泥、回流活性污泥等非常浑浊的介质。通常采用钳装式，安装非常方便，无需断管。

 3. 明渠流量计

严格来说，它不是直接测量流量，而是通过测量液位高度，再根据渠槽的几何形状（如巴歇尔槽、三角堰）换算成流量。

   工作原理： 在明渠（如排水沟、下水道）中安装一个特定形状的量水槽（堰），利用其壅高水流的特性，使得液位与流量有固定的关系。使用超声波液位计测量液位，再通过内置公式计算出瞬时流量。

   优点： 结构简单、成本低、维护方便、适用于大流量和非满管情况。

   缺点： 精度受槽/堰的制造精度和安装水平影响较大，需要定期清淤以防堵塞。

   适用场景： 污水处理厂的进水口、排放口、企业总排口等明渠或非满管管道。

 4. 差压式流量计（如孔板）

   工作原理： 在管道中安装节流件（如孔板），流体流过时在前后产生压力差，通过测量压差来计算流量。

   缺点： 在污水应用中不推荐。节流件极易被杂物堵塞、缠绕，且压力损失大，能耗高。

---

 二、 如何选择合适的污水流量计？

选择时需要综合考虑以下因素：

1.  水质条件：

       清洁/处理后水： 电磁、时差式超声波。

       含固体颗粒/纤维的原污水、污泥： 电磁、多普勒超声波。

       导电性： 非导电污水（如某些纯化工段废水）不能使用电磁流量计。

2.  管道状态：

       满管： 电磁、超声波。

       非满管/明渠： 明渠流量计（槽/堰 + 超声波液位计）。

3.  安装条件：

       能否断管： 能 -> 电磁；不能 -> 钳装式超声波。

       直管段长度： 电磁和超声波都需要一定前后直管段以保证测量精度。

       电源与信号输出： 现场是否有电源？需要4-20mA、脉冲还是数字通讯？

4.  精度与成本要求：

       高精度、高可靠性： 电磁流量计（初始投资高，长期运行稳定）。

       临时检测、预算有限： 钳装式多普勒超声波。

       大流量、低成本监测： 明渠流量计。

---

 三、 安装与维护要点

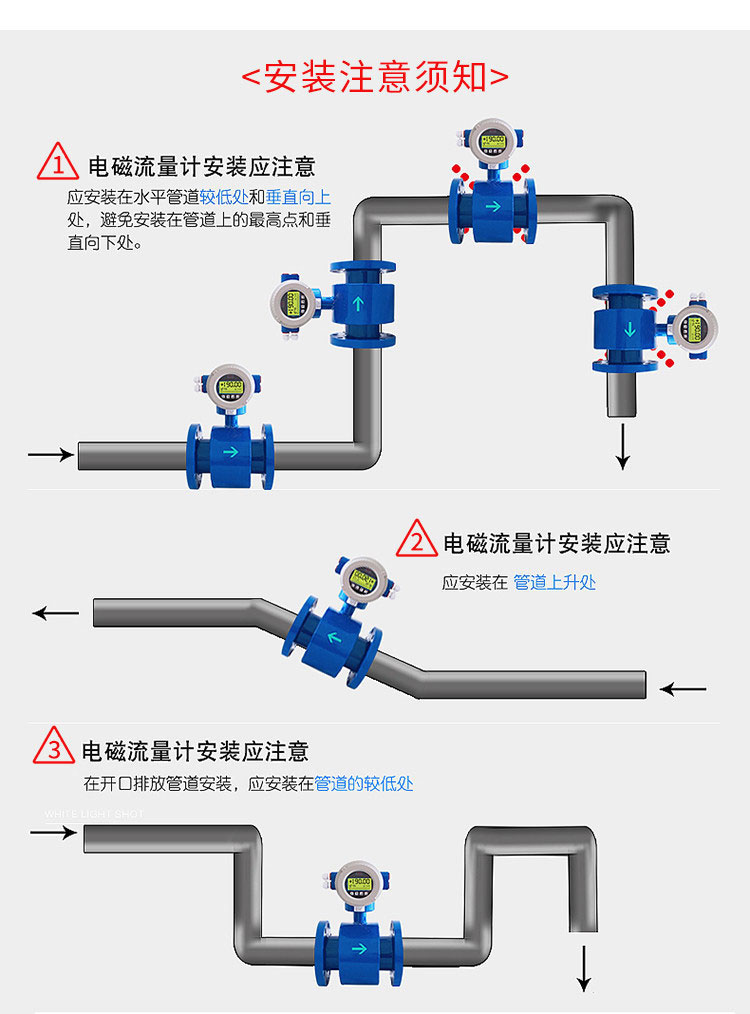

   安装位置：

       始终保证测量点处于满管状态（明渠除外）。避免安装在管道最高点，以防积聚气体。

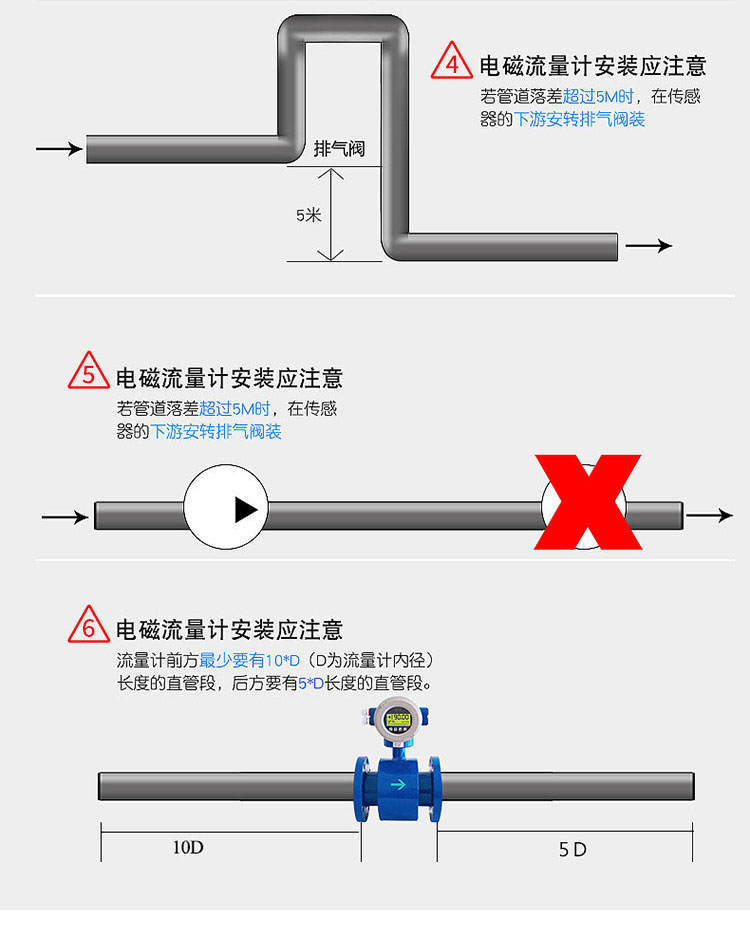

       上游应有足够长的直管段（通常为5D-10D，D为管径），下游也应有直管段（通常为2D-5D），以保证流态稳定。

   维护：

       电磁流量计： 定期检查电极是否被油脂或污物覆盖，必要时清洁。

       超声波流量计： 保持探头表面清洁，确保耦合剂完好（对于插入式）。

       明渠流量计： 定期清理量水槽前的淤泥和杂物，确保液位计探头下方无障碍物。

 总结与推荐

| 流量计类型 | 主要原理 | 优点 | 缺点 | 典型应用场景 |

| :--- | :--- | :--- | :--- | :--- |

| 电磁流量计 | 法拉第电磁感应 | 无阻塞、精度高、压力损失小 | 需导电、价格较高、需直管段 | 市政/工业污水主干线、工艺过程控制 |

| 多普勒超声波 | 多普勒效应 | 适于浑浊液、钳装式安装方便 | 精度相对较低、依赖散射体 | 原污水、污泥、临时性检测 |

| 时差式超声波 | 超声波传播时差 | 无接触、无压损、精度高 | 怕气泡和悬浮物 | 处理后清水、相对清洁的废水 |

| 明渠流量计 | 液位-流量换算 | 成本低、适用于大流量和非满管 | 精度较低、需定期清淤 | 进水口、总排口、排放明渠 |

总而言之，对于绝大多数满管、导电的污水测量场景，电磁流量计是首选，因其可靠性和精度最高。对于非满管或预算极其有限的场景，明渠流量计是经济实用的选择。而对于临时检测或无法断管的工况，钳装式超声波流量计则显示出其独特的优势。
