一、什么是循环水流量计？

循环水流量计是安装在循环水管道上，用于连续测量水流体积或质量的仪表。它的主要作用包括：

   过程监控： 确保冷却水或工艺水流量满足设备（如换热器、压缩机、反应釜）的要求，避免因流量不足导致效率下降或设备损坏。

   能源管理： 作为系统能耗分析和优化的依据，流量数据与温差结合可以计算出系统的冷/热负荷。

   泄漏检测： 通过监测流量异常变化，判断系统是否存在泄漏。

   贸易结算： 在区域供冷/供热中，作为向用户收费的依据。

   平衡调试： 帮助水力平衡调试，确保各支路流量分配合理。

 二、循环水流量计的主要类型及特点

选择哪种流量计取决于水质、管径、预算、精度要求等多种因素。以下是循环水系统中最常见的几种流量计：

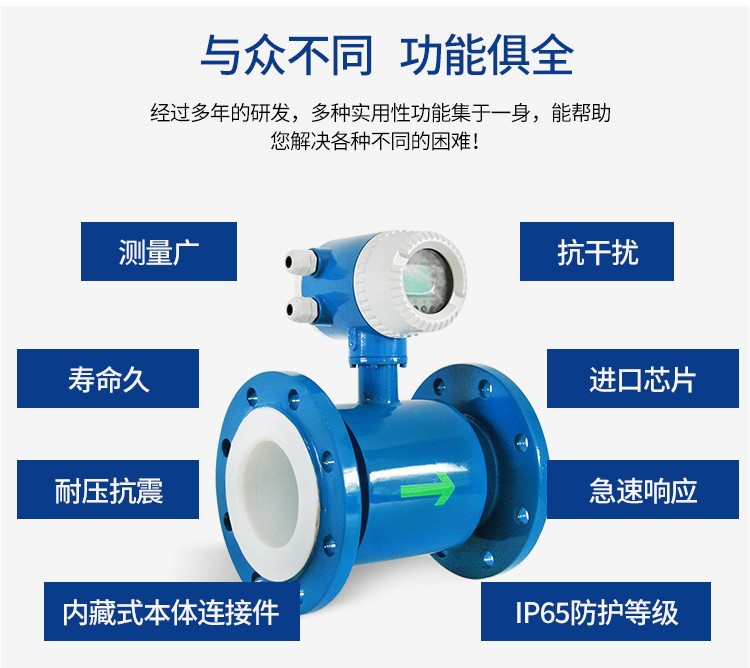

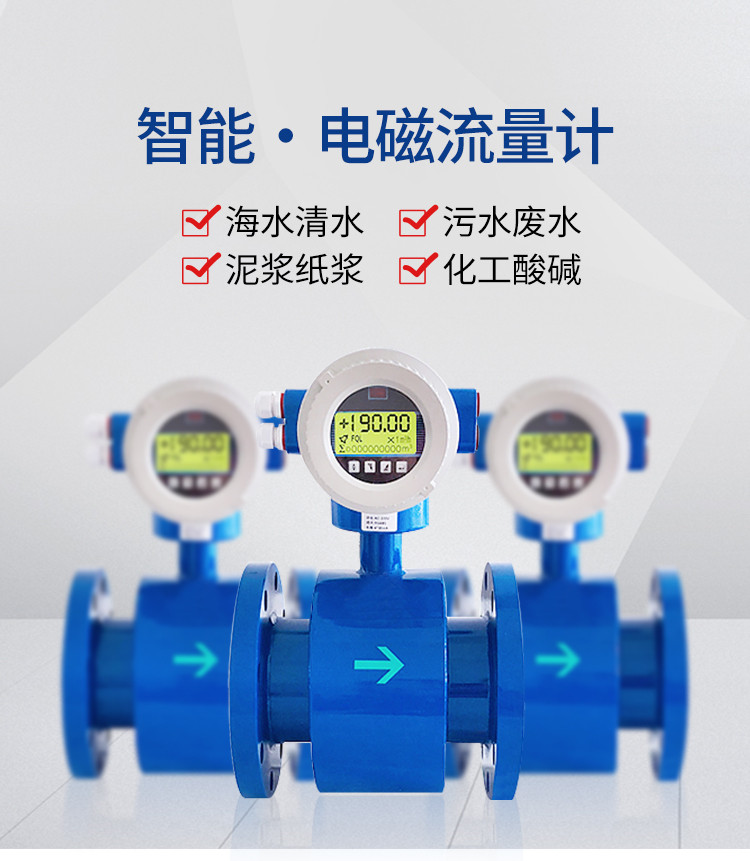

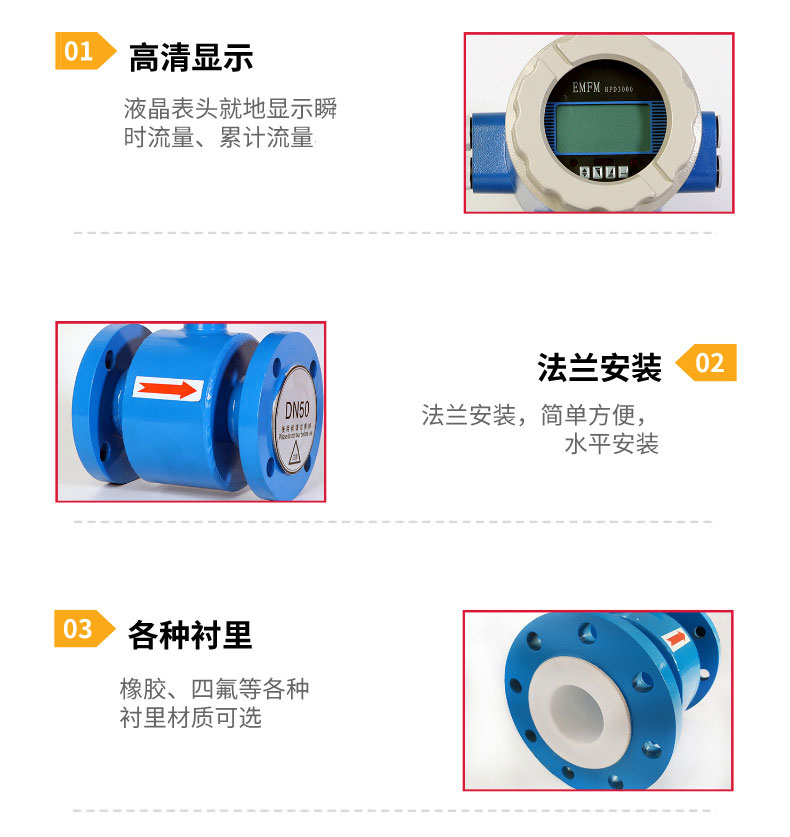

 1. 电磁流量计（电磁流量计）

这是清洁循环水应用中最常用、最经典的选择。

   工作原理： 基于法拉第电磁感应定律，导电液体切割磁感线产生感应电势，电势大小与流速成正比。

   优点：

       无阻流件： 压力损失极小，节能。

       测量精度高： 通常可达±0.5%甚至更高。

       测量范围宽： 对流速变化不敏感，量程比宽。

       适用于各种管径： 从小管道到大型水管都能适用。

       耐腐蚀： 内衬可选橡胶、PTFE等，耐腐蚀性好。

   缺点：

       只能测量导电率大于5μS/cm的液体（水通常都满足）。

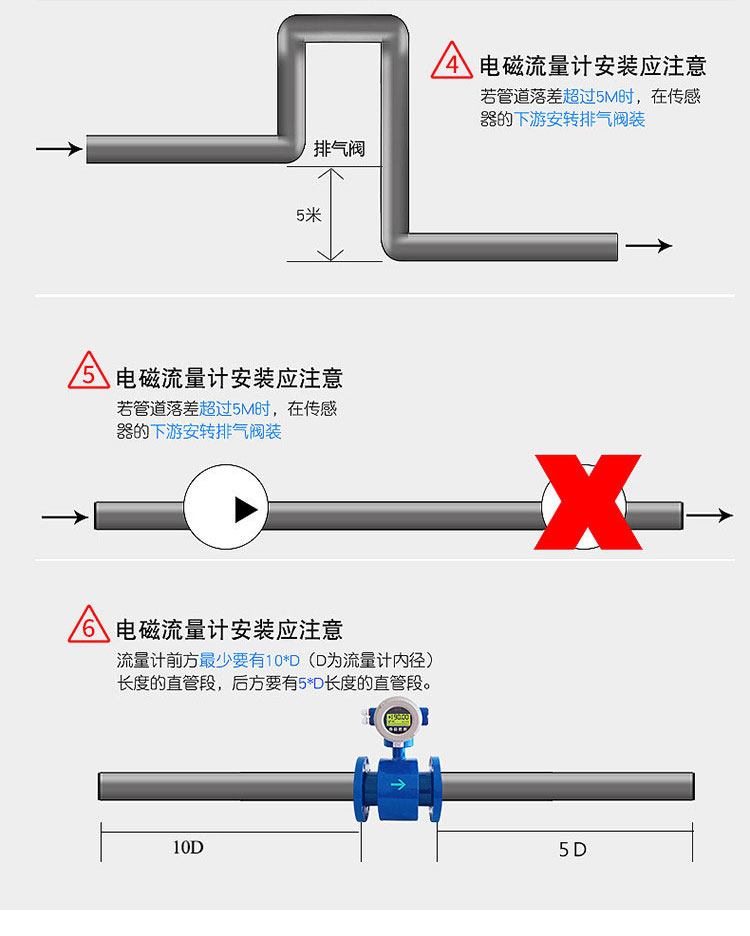

       需要一定长度的前后直管段。

       价格相对较高。

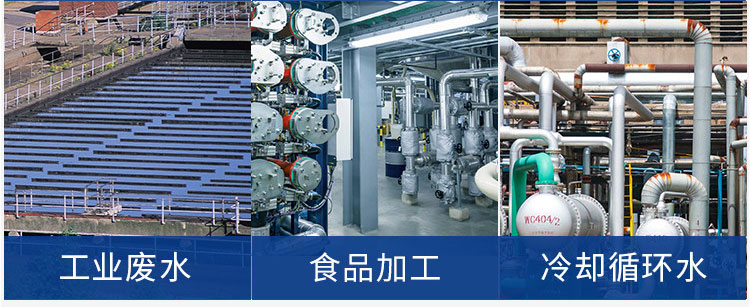

   适用场景： 绝大多数工业循环冷却水、空调冷冻水/冷却水系统。

 2. 超声波流量计

分为外夹式和插入式/管段式，应用非常灵活。

   工作原理： 通过测量超声波在顺流和逆流方向上传播的时间差来计算流速。

   优点：

       外夹式无需破管： 可在不停产的情况下安装，维护方便。

       无压力损失。

       适用范围广： 可测量各种水质，包括腐蚀性液体。

       大口径性价比高。

   缺点：

       对被测介质的纯净度有要求，气泡和杂质会影响测量。

       需要精确设置管道参数。

       外夹式对管道外壁处理和耦合剂要求高，稳定性略差于管段式。

   适用场景：

       外夹式： 临时检测、校验、不方便停产的改造项目。

       管段/插入式： 永久性安装，特别是大口径管道。

 3. 涡街流量计

   工作原理： 在流体中放置一个非流线型阻流体（旋涡发生体），在其下游两侧交替产生有规则的旋涡，通过测量旋涡的频率来计算流速。

   优点：

       结构简单牢固，安装维护方便。

       精度较高（±1%左右）。

       适用范围较广，可测液体、气体、蒸汽。

   缺点：

       有压力损失。

       对振动敏感，不适用于强振动环境。

       对低流速测量能力差，有可测流速下限。

       要求介质是单相流，气泡和固体颗粒会干扰测量。

   适用场景： 振动较小、水质清洁、中高速流速的工业循环水系统。

 4. 孔板流量计（差压式）

一种传统且经典的流量计。

   工作原理： 在管道中安装一个节流件（孔板），流体流过时在孔板前后产生压力差，通过测量压差来计算流量。

   优点：

       结构简单，成本低，无需供电。

       应用历史长，标准规范成熟。

   缺点：

       压力损失大，能耗高。

       量程比窄，精度相对较低。

       长期使用后，孔板边缘可能磨损或结垢，影响精度。

       安装需要很长的直管段。

   适用场景： 对精度和能耗要求不高的老旧系统，或预算非常有限的场合。

 三、选型要点

在选择循环水流量计时，需要综合考虑以下因素：

1.  介质特性：

       水质： 是清洁水、污水还是含有颗粒/纤维的液体？这决定了是否需要有阻流件。

       导电性： 决定能否使用电磁流量计。

2.  工艺参数：

       管径大小： 大口径优先考虑电磁或超声波。

       流量范围： 确定最小、正常和最大流量，确保所选流量计的量程比能够覆盖。

       温度和压力： 确保流量计能承受介质的工作温度和压力。

       允许压力损失： 在节能要求高的场合，优先选择无阻流件流量计。

3.  安装条件：

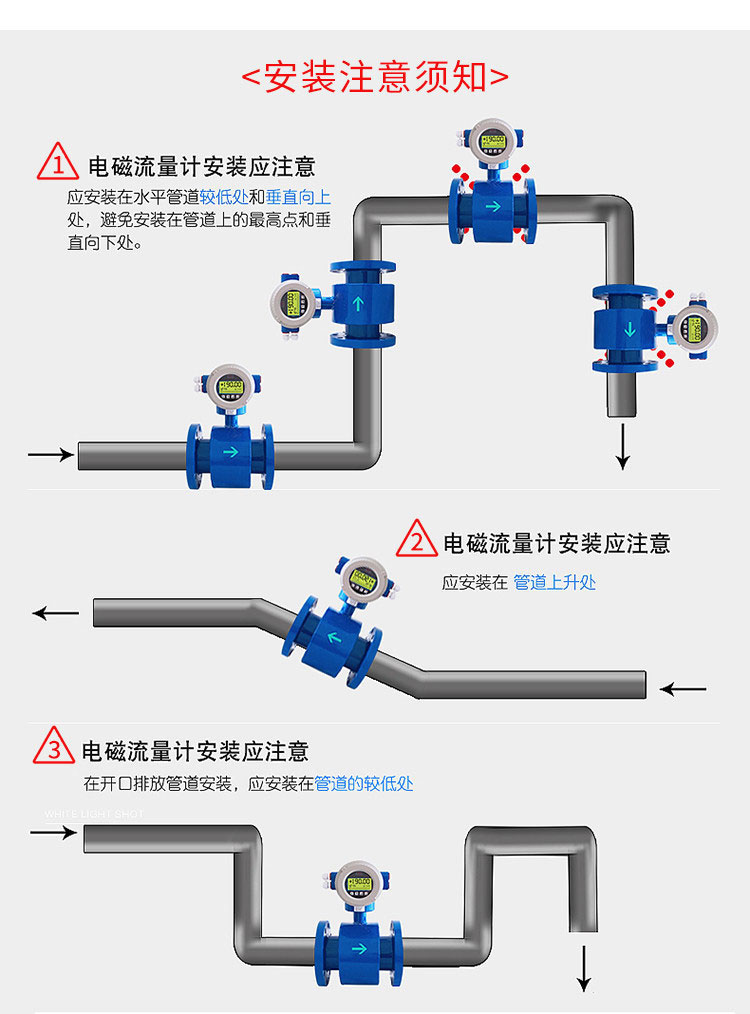

       直管段长度： 检查安装位置是否能满足流量计对前后直管段的要求。

       管道振动： 振动环境避免使用涡街流量计。

       电源与信号输出： 现场是否有电源？需要4-20mA、脉冲还是通讯协议（如HART、Modbus）？

4.  经济性：

       初始成本： 包括流量计本身、安装件和安装成本。

       长期维护成本： 包括校准、更换部件和能耗成本。

 四、常见问题与对策

   读数不准或波动大：

       原因： 安装位置不当（如泵、阀门后直管段不足）、管道未满管、有气泡、电极/探头结垢或被覆盖。

       对策： 检查并确保直管段长度，将安装位置改到泵的出口侧，排气，清洁电极/探头。

   无流量显示：

       原因： 电源故障、接线错误、传感器损坏、介质不导电（对电磁流量计）。

       对策： 检查电源和接线，用万用表检测传感器。

   结垢问题：

       循环水容易结垢，对于电磁流量计，严重的结垢会绝缘电极，导致无法测量。定期检查和清洁是必要的。

 总结

对于大多数现代循环水系统，电磁流量计因其高精度、无压损和可靠性，是首选方案。超声波流量计则在外夹式临时检测和管段式大口径应用中表现出色。在选择时，务必根据自身系统的具体条件和需求进行综合判断，必要时可咨询专业的仪表供应商或技术人员。
