为什么锅炉水液位计如此重要？

   水位过高： 会导致蒸汽带水，降低蒸汽品质，损坏过热器和管道设备（如汽轮机），引起水击，影响生产工艺。

   水位过低（缺水）： 这是极其危险的情况。锅炉受热面无法得到充分冷却，会因过热而在短时间内损坏，甚至引发锅炉爆炸的灾难性事故。

因此，法规通常要求锅炉至少配备两种不同原理的液位计。

---

 主要类型和工作原理

锅炉液位计主要分为两大类：直接式和间接式。

 一、 直接式液位计（直观显示）

这类液位计能让操作人员直接观察到锅炉内的水位。

1.  玻璃管液位计

       原理： 基于连通器原理。一个两端与锅炉汽包相连的玻璃管，其内的水位与锅炉内的水位一致。

       特点：

           优点： 结构简单、价格便宜、读数直观。

           缺点： 易碎、承压能力低、观察距离有限。

       应用： 主要用于低压、小容量的锅炉。

2.  玻璃板液位计（云母水位计）

       原理： 同样基于连通器原理，但用一块带有沟槽的厚玻璃板（或云母片）和金属框架代替了玻璃管，强度更高。

       特点：

           优点： 承压能力强、更安全、适用于中高压锅炉。

           缺点： 需要良好照明，玻璃板长期使用后会变得模糊。

       应用： 工业锅炉中最常见的就地指示仪表。

3.  双色水位计

       原理： 这是玻璃板液位计的升级版。利用水和蒸汽对光线的折射率不同，通过光学系统，使水相显示为绿色，气相显示为红色。即使在光线不佳或夜间，也能非常清晰地分辨水位。

       特点：

           优点： 观察非常清晰、醒目，可靠性高。

           缺点： 结构相对复杂，成本较高。

       应用： 现代锅炉标配的就地液位计，尤其重要。

 二、 间接式/远程式液位计（用于控制和远传）

这类液位计将水位信号转换为电信号，传输到控制室进行显示、记录、报警和自动控制。

1.  差压式液位计（最常用）

       原理： 通过测量汽包内水柱的静压力来推算水位。它通过“平衡容器”将汽包水位的变化转换为差压变送器两端的压力差。

           注意： 由于汽包内水和蒸汽的密度会随压力和温度变化，需要进行密度补偿才能获得准确水位。

       特点：

           优点： 技术成熟、可靠性高、可用于高参数锅炉、输出标准信号便于自动化。

           缺点： 测量是间接的，需要定期校验和补偿计算。

       应用： 绝大多数中大型锅炉的主控液位计，用于DCS/PLC系统进行自动给水控制。

2.  电接点水位计

       原理： 利用水和蒸汽的电阻率差异。在测量筒上安装一系列电极，当水位接触到某个电极时，电路接通，该点的指示灯亮起，从而显示水位。

       特点：

           优点： 不受压力变化影响、显示直观、响应迅速。

           缺点： 是离散信号而非连续信号，测量精度取决于电极密度。

       应用： 常用于显示和报警，作为差压式液位计的辅助和验证。

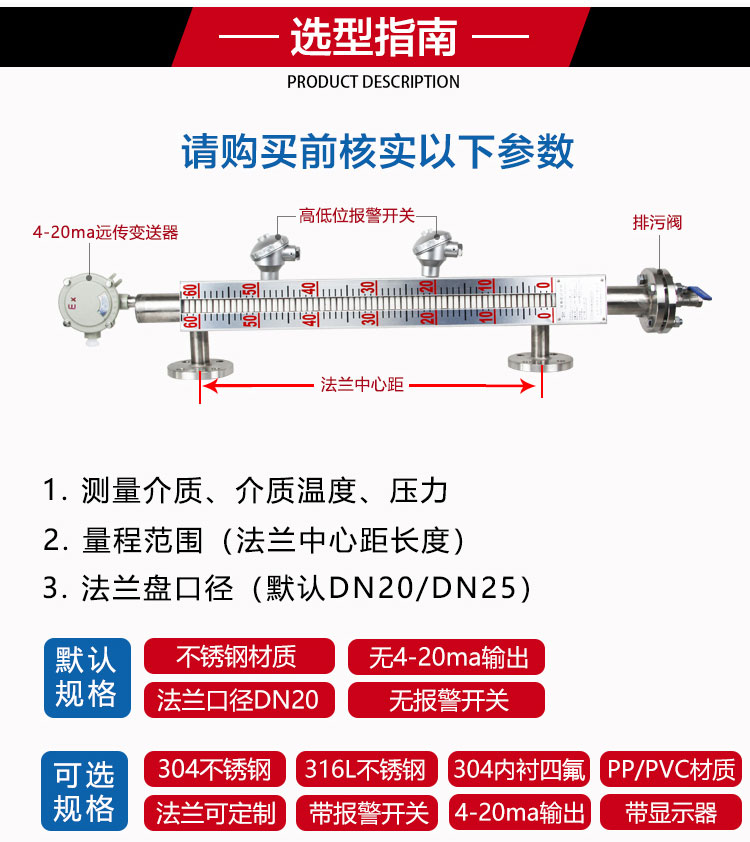

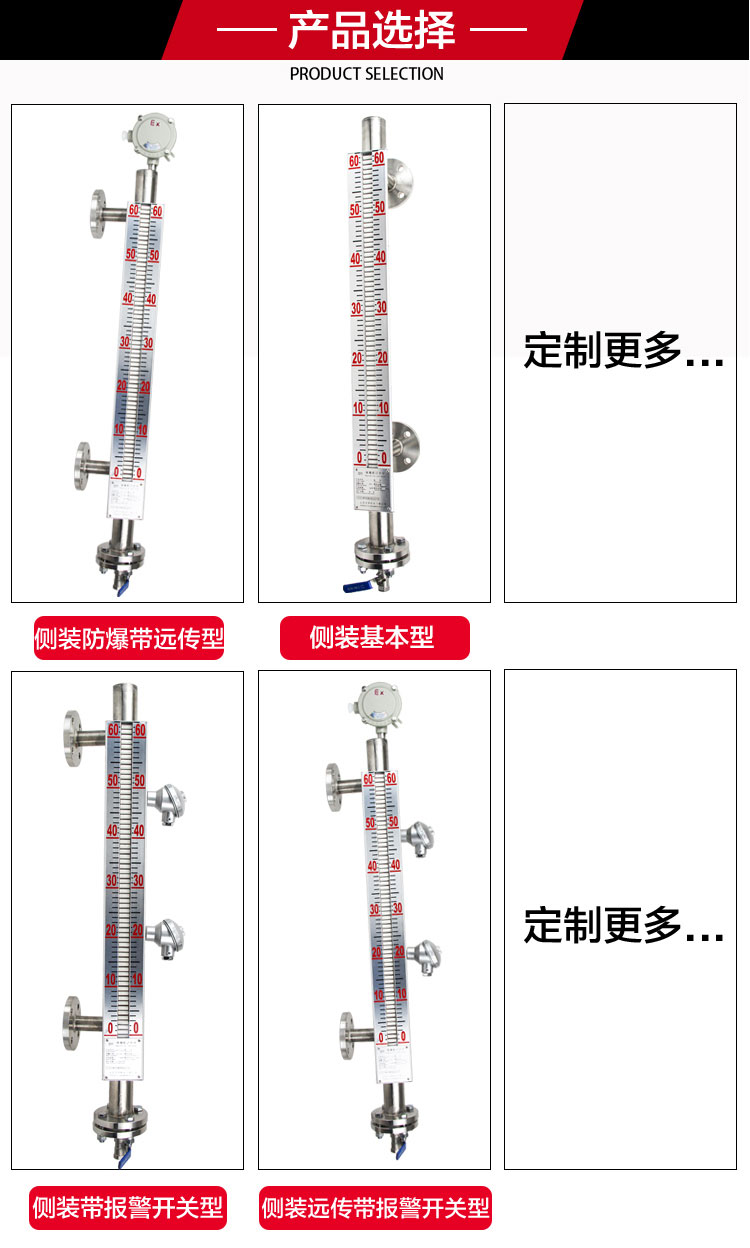

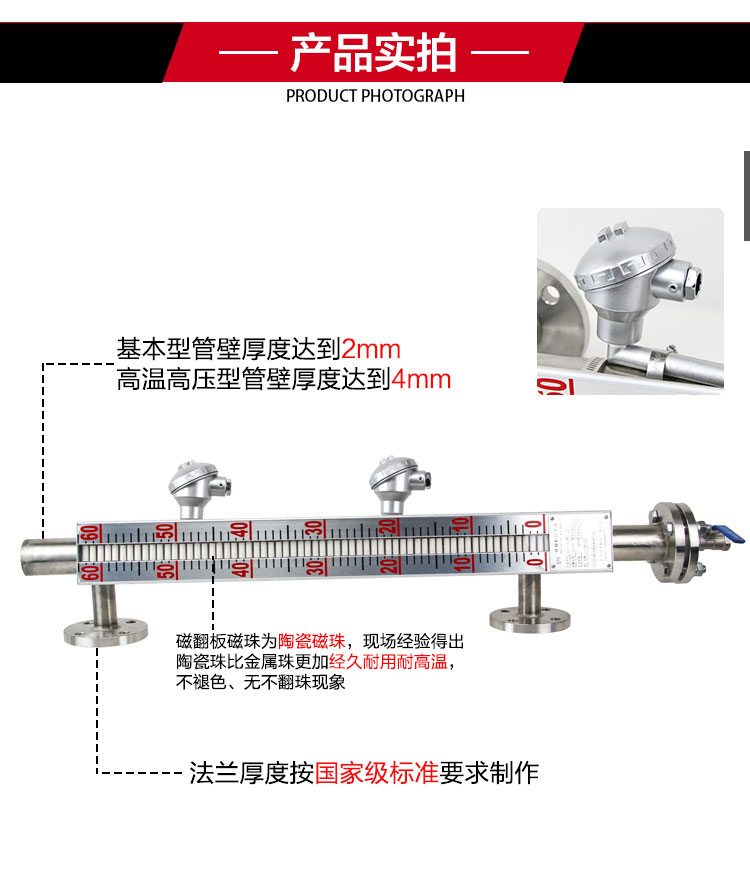

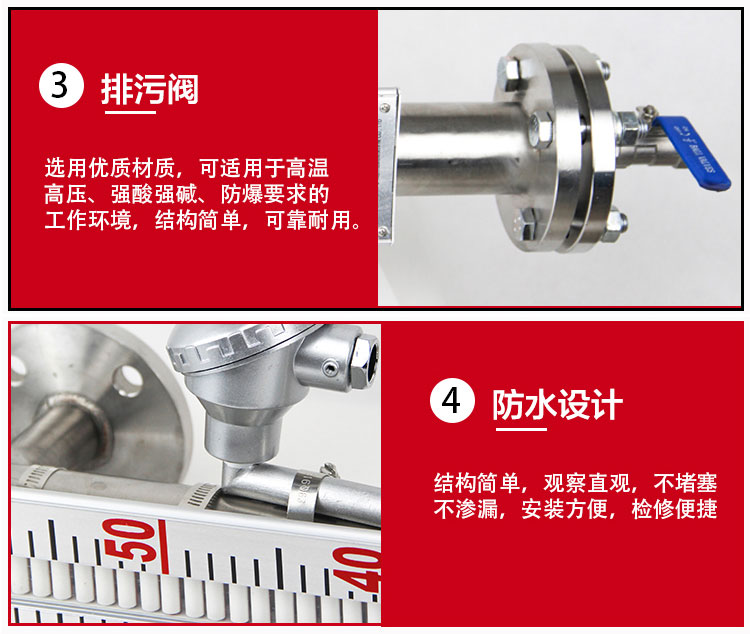

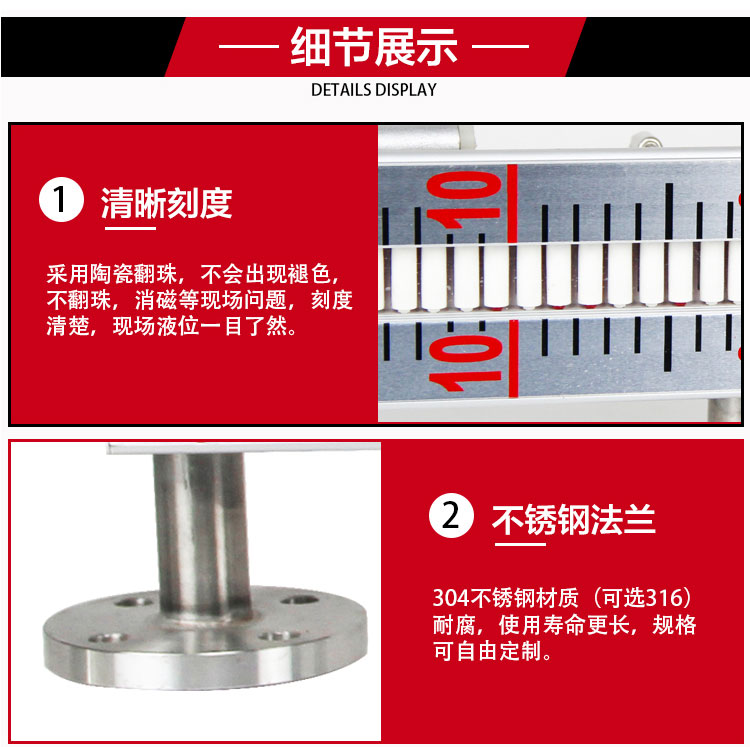

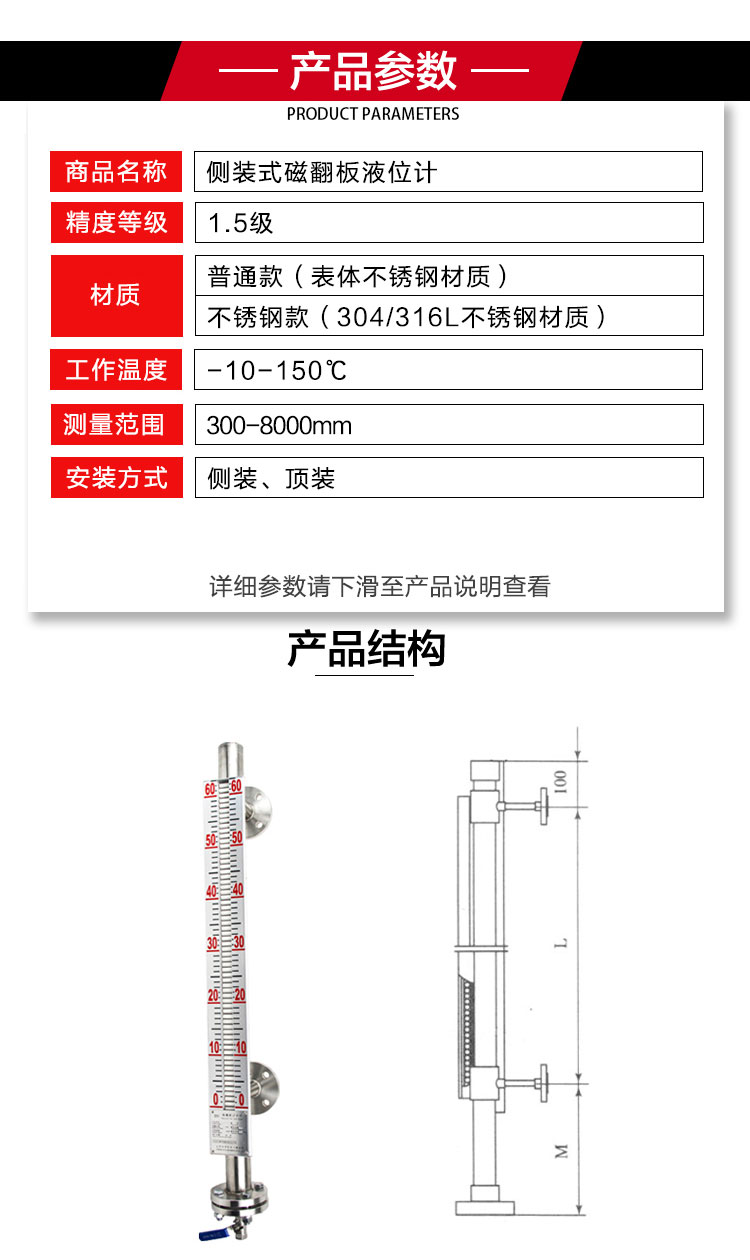

3.  磁翻板液位计

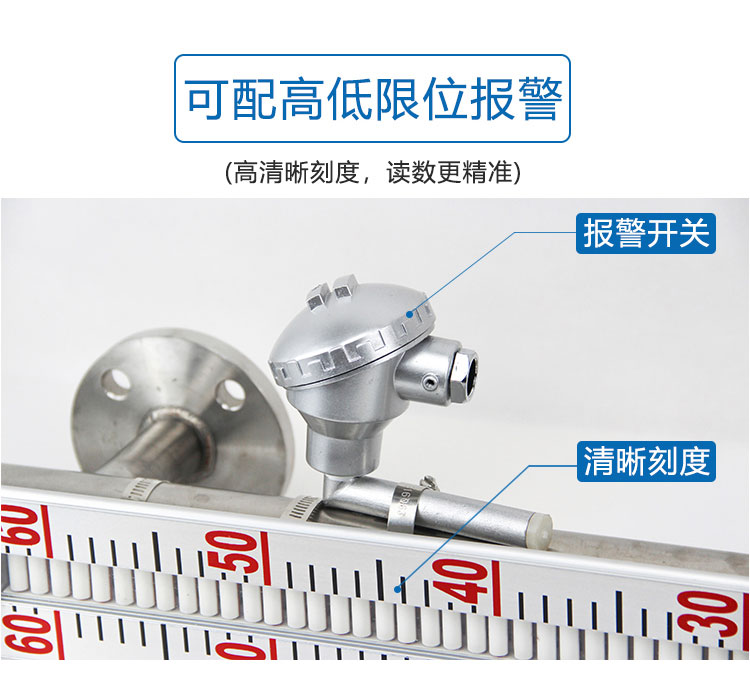

       原理： 在连通器浮子室内有一个带磁铁的浮子，浮子随水位升降，驱动外部一个面板上的磁性翻片（通常是红色和白色）翻转，从而显示水位。可以配备干簧管远传变送器。

       特点：

           优点： 读数清晰、可远传、密封性好。

           缺点： 对水质有要求，防止浮子卡涩。

       应用： 常用于锅炉的除氧器、水箱等辅助设备。

---

 典型配置与安全规程

一台安全的工业锅炉通常采用 “双重甚至三重冗余” 的配置：

1.  核心配置（最基本要求）：

       1套直接式液位计： 通常是双色水位计，用于操作工就地巡检和核实。

       1套间接式液位计： 通常是差压式液位计，用于控制室的显示和自动给水调节。

2.  增强配置（推荐/法规要求）：

       2套直接式液位计： 安装在汽包两侧，互为备用。

       2套独立的差压式液位计： 或1套差压式 + 1套电接点式，用于高高/低低水位连锁保护。当水位极端异常时，自动停炉，防止事故发生。

---

 操作、维护与常见问题

   定期冲洗： 直接式液位计（玻璃板、双色）的连接管容易堵塞，必须每天进行冲洗操作，以保持显示清晰准确。操作规程中对此有严格规定。

   定期校验： 差压式液位计需要定期进行零位检查和高低水位报警、连锁保护的测试。

   “叫水”操作：

       这是一种在怀疑锅炉严重缺水时，判断缺水程度的应急程序。

       步骤： 先关闭水连通阀，然后打开排水阀再关闭。如果此时水位计内出现水位，则为轻微缺水，可以谨慎地向锅炉进水；如果仍看不到水位，则为严重缺水，严禁立即进水，必须紧急停炉。因为受热面可能已经过热，进水会引起急剧冷却，导致爆炸。

   虚假水位：

       在锅炉负荷突然变化时（如用汽量突然增大），汽包压力会突然下降，导致炉水沸腾加剧，气泡增多，体积膨胀，使水位计显示的水位不降反升。这种现象称为“虚假水位”。

       自动给水控制系统必须能识别和处理这种情况。

 总结

| 液位计类型 | 原理 | 优点 | 缺点 | 主要用途 |

| :--- | :--- | :--- | :--- | :--- |

| 玻璃板/双色 | 连通器原理 | 直观、可靠 | 就地显示、需人工监控 | 就地指示、安全核对 |

| 差压式 | 静压差测量 | 可远传、适用于自动控制 | 需密度补偿、间接测量 | 主控、自动给水调节 |

| 电接点式 | 电导率差异 | 不受压力影响、响应快 | 离散信号、非连续 | 辅助显示、报警和连锁 |
