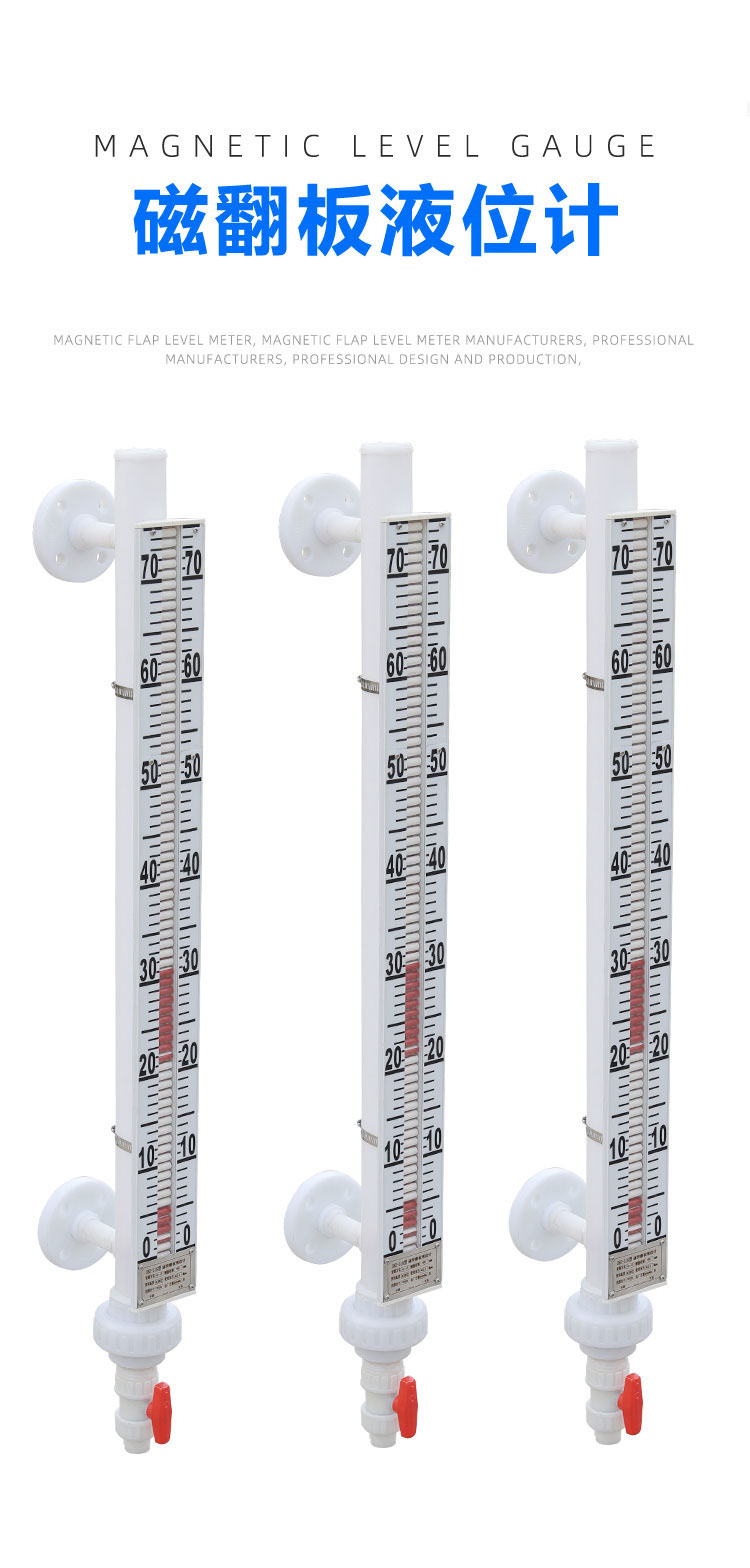

防腐磁翻板液位计是一种用于测量容器内液位高度的仪表，具有良好的防腐性能，适用于各种腐蚀性介质的液位测量。以下是关于它的详细介绍：

工作原理

防腐磁翻板液位计基于连通器原理和磁耦合作用工作。仪表主体通过法兰与容器侧壁连接，形成 U 型连通结构，使主体内液位与容器液位始终等高。内置磁性浮子的密度略低于被测介质，随液位升降而上下浮动，浮子的磁场驱动外部翻板箱中的双色磁翻柱翻转，液面处翻柱显示红色，以此标识实时液位高度。此外，还可通过磁开关或磁致伸缩杆将浮子位置转换为 4-20mA 电流信号或开关量，实现远程监控与报警。

结构组成

测量本体：通常为直管或旁通管结构，材质有 304/316 不锈钢、PVC 等，用于与容器连通形成液位平衡。

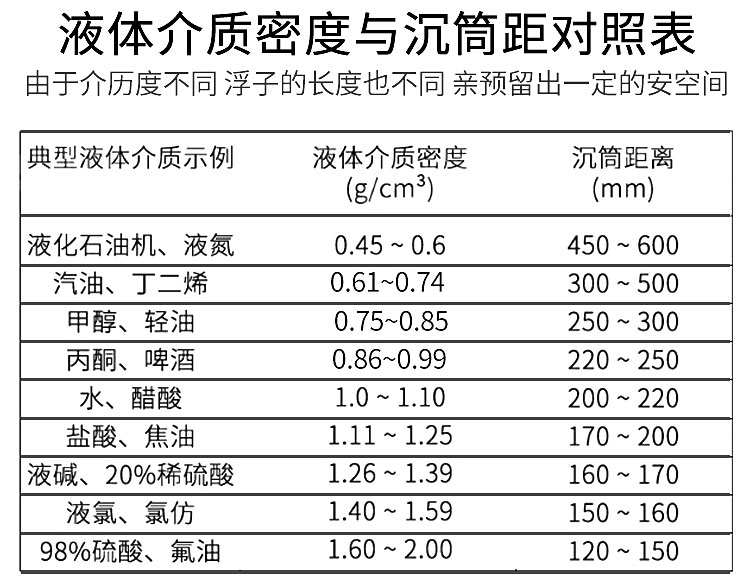

磁性浮子：核心驱动单元，内置永磁体，密度需精确匹配介质，在强腐蚀工况下，可采用钛合金、哈氏合金等材质。

翻板指示器：由双色磁翻柱阵列组成，红白分界处即为液位位置，外部有铝合金或工程塑料防护罩。

远传变送器：可选配，采用磁致伸缩、干簧管等技术，将磁信号转为电信号输出，防护等级通常为 IP65。

特点

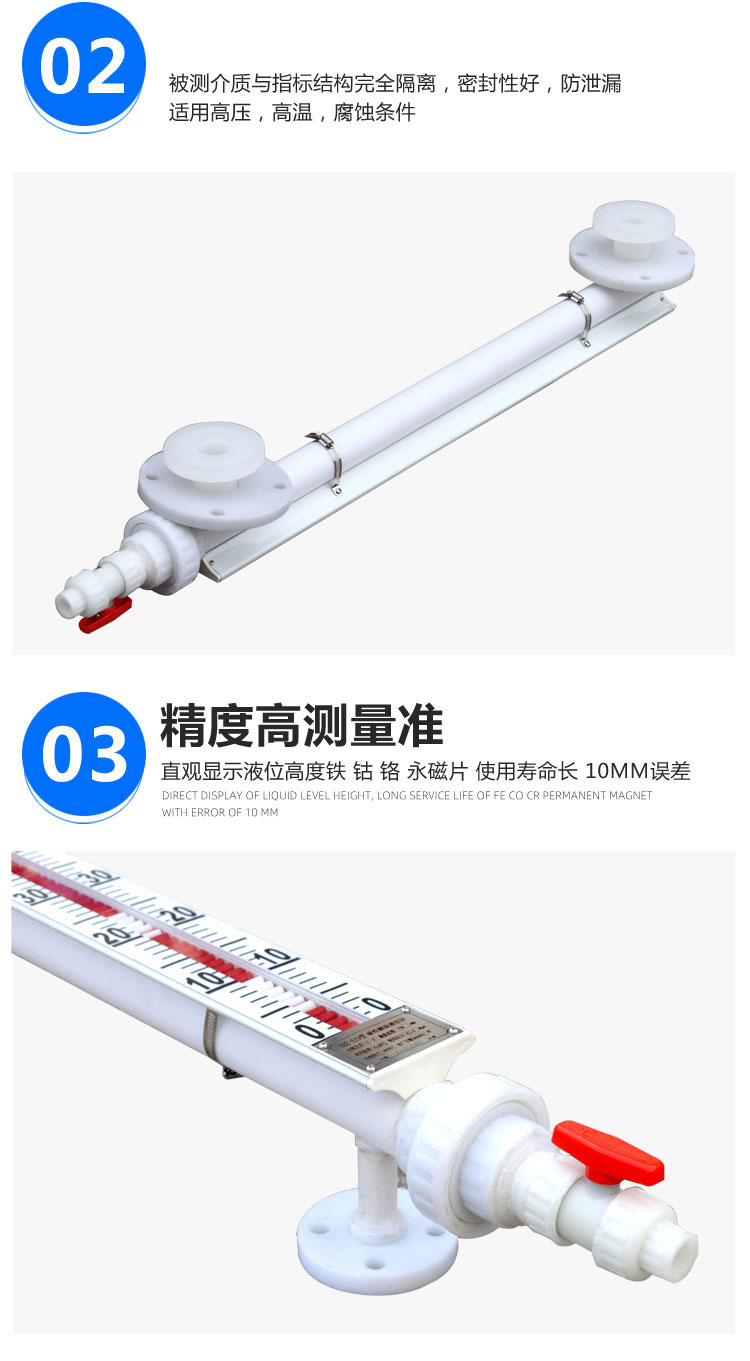

防腐性能强：接液部分可采用 PTFE、PVC 等防腐材质，能测量任何种类、任意浓度的酸、碱及强氧化剂等工艺介质的液位。

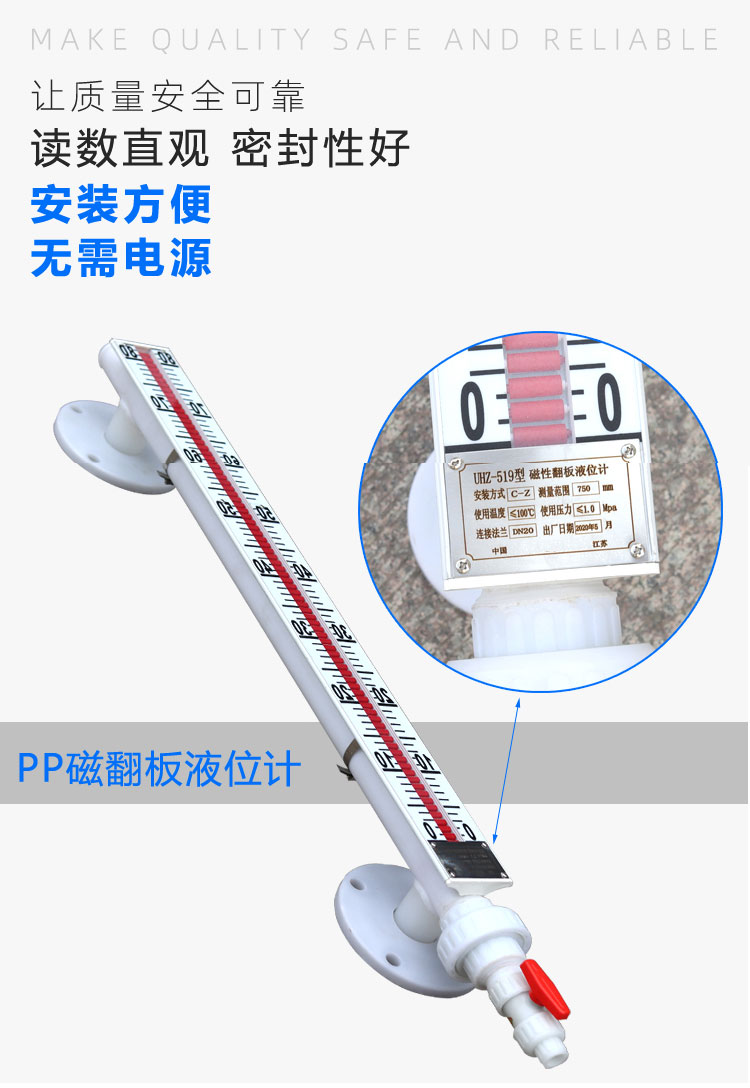

显示直观：红绿显示鲜艳，显示亮度高，可视距离远，标尺清晰，显示角度大，便于现场观察液位。

功能多样：可配上下限开关输出，实现远距报警、限位控制；也可配变送器，实现液位的远距指示、检测与控制。

适用范围广：适用于低温到高温、真空到高压等各种环境，可应用于电力、冶金、石油、化工、环保、船舶等行业。

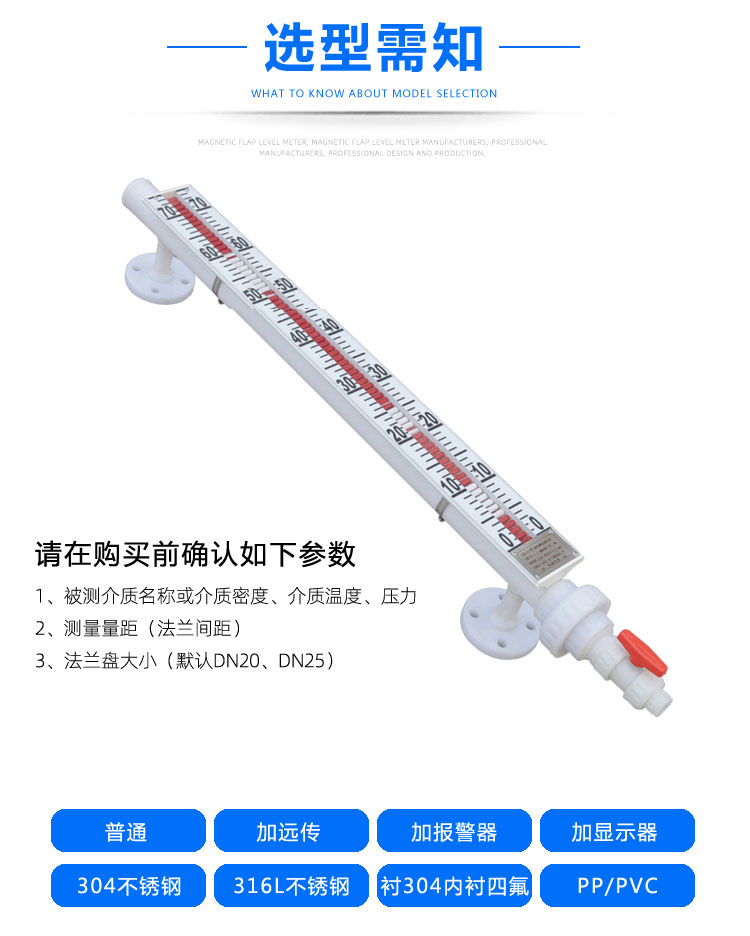

选型要点

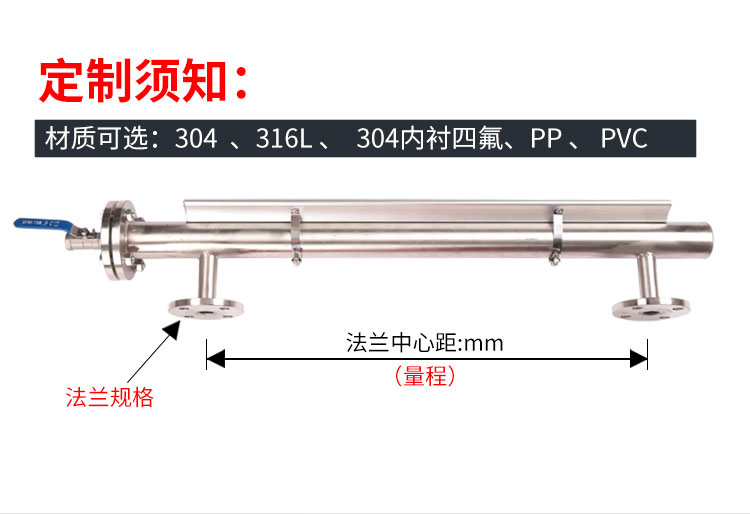

材质选择：根据被测介质的腐蚀性选择合适的材质，如不锈钢、ABS、PP-R、PTFE 等。

安装形式：根据在容器中安装位置的不同，可选择侧装和顶装两种形式。

附加功能：根据实际需求，可选择是否配备保温、电伴热、蒸汽伴热等功能，以及报警控制的数量和远传方式等。
