超声波液位计：非接触式液位测量利器

一、基本原理

超声波液位计基于超声波反射原理（回声测距法）工作，通过测量声波往返时间计算液位高度：

信号发射：压电陶瓷换能器产生高频超声波脉冲（20-200kHz）

传播与反射：声波在空气中传播，遇液面反射形成回波

回波接收：同一换能器接收反射信号并转为电信号

距离计算：控制单元根据时间差 (Δt) 计算距离：

plaintext

距离(d) = (声速v × Δt) / 2

液位换算：液位高度 = 探头安装高度 (H) - 测量距离 (d)

注：声速受温度影响，先进仪表配备自动温度补偿功能

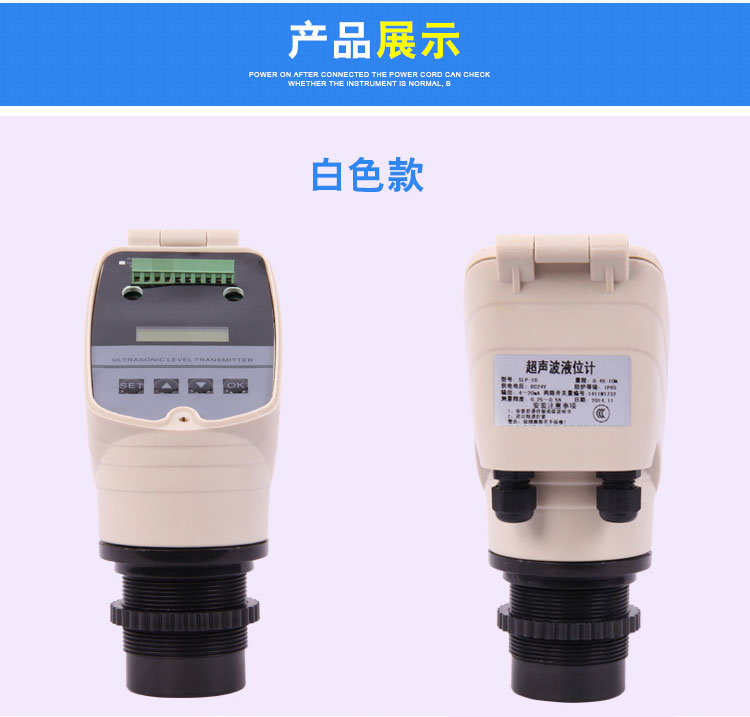

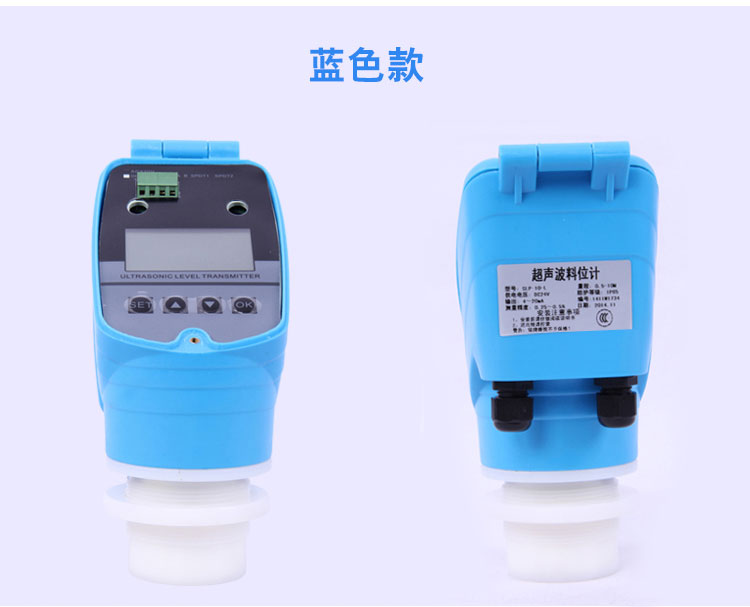

二、核心组成

组件 功能 特点

超声波探头 发射 / 接收声波 材质：PVC、PTFE (防腐)、不锈钢；频率：20-200kHz

控制单元 信号处理、计算、补偿 含微处理器，温度补偿电路，显示驱动

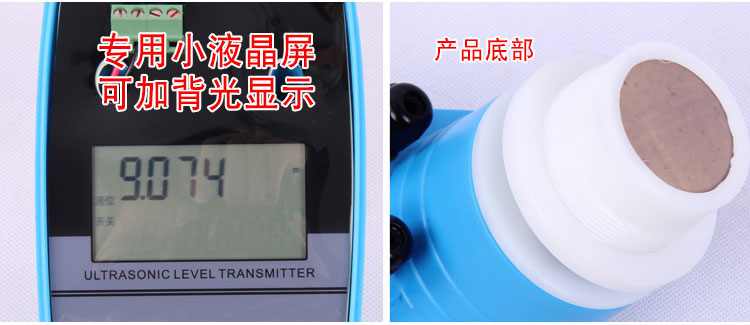

显示模块 液位显示、参数设置 LCD/LED 屏，按键操作

输出接口 数据传输至控制系统 4-20mA、RS485/Modbus、继电器输出

三、主要类型

1️⃣ 按工作原理分

脉冲反射型：发射短脉冲，测量回波时间，适用范围广，精度高

连续波型：持续发射，测量频率差，响应快，适合波动大的液体

2️⃣ 按安装方式分

顶装式：最常见，探头垂直向下安装于容器顶部

侧装式：安装于容器侧壁，适合大口径或特殊形状容器

外贴式：安装于容器外壁，完全非接触，适用于不能开孔的容器

四、性能特点

🌟 优势

非接触测量：不与介质接触，避免腐蚀、粘附、污染，适合腐蚀性 / 高粘度 / 有毒介质

安装简便：无需容器开孔，只需顶部或侧面固定

维护量小：无活动部件，无耗材，寿命长

适应性强：可测液体和颗粒状固体

性价比高：相比雷达液位计成本低 50-80%

⚠️ 局限性

受环境影响：粉尘、蒸汽、雾气会衰减声波，影响测量

不适用于真空 / 高压环境（声波无法在真空中传播）

液体表面泡沫可能吸收声波导致测量失败

容器内障碍物（如搅拌器）会产生干扰回波

五、技术参数与选型要点

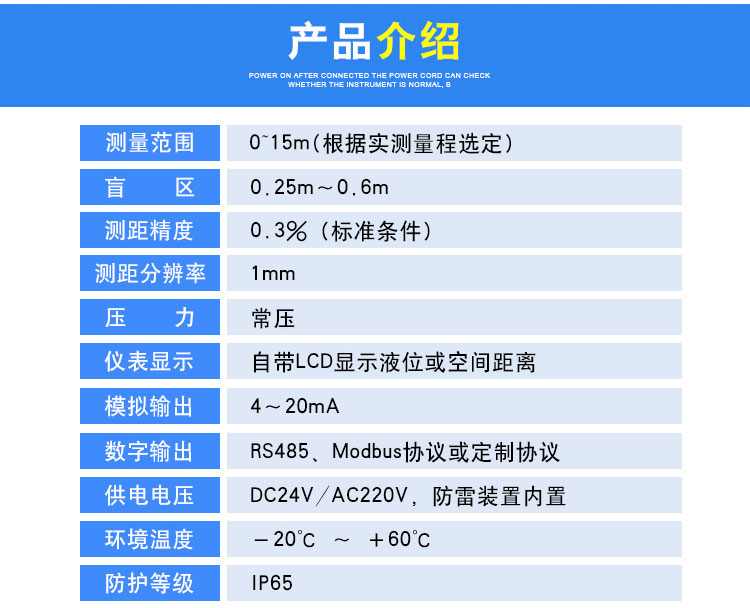

1️⃣ 关键参数

量程：常规 0.1-30m，特殊可达 60m+（预留 10-20% 余量）

精度：±0.2%~±1% FS（满量程百分比），高精度型可达 ±0.1%

盲区：探头下方无法测量区域，一般 < 1m（高频 < 低频）

工作温度：-20℃~+60℃（特殊型 - 40℃~+80℃）

防护等级：IP65/67（防尘防水），特殊环境 IP68/69K

2️⃣ 选型指南

频率选择：

高频 (40-70kHz)：波束窄，盲区小，精度高，适合短距测量

低频 (20-40kHz)：能量大，穿透性强，适合含粉尘 / 蒸汽环境，量程大

材质选择：

普通液体：不锈钢 304/316

腐蚀性介质：PTFE、PVDF 或哈氏合金

食品行业：FDA 认证材料（如 316L 不锈钢）

六、典型应用场景

工业领域

化工储罐（酸碱液、溶剂）

润滑油 / 冷却液储罐

食品饮料（食用油、糖浆）

制药行业（反应釜液位监控）

市政 / 环保

水处理（蓄水池、清水池、污水池）

污水处理厂（曝气池、污泥池）

雨水 / 地下水监测

仓储 / 农业

粮仓、饲料仓（颗粒料位测量）

农业灌溉水池

水产养殖池水位监控

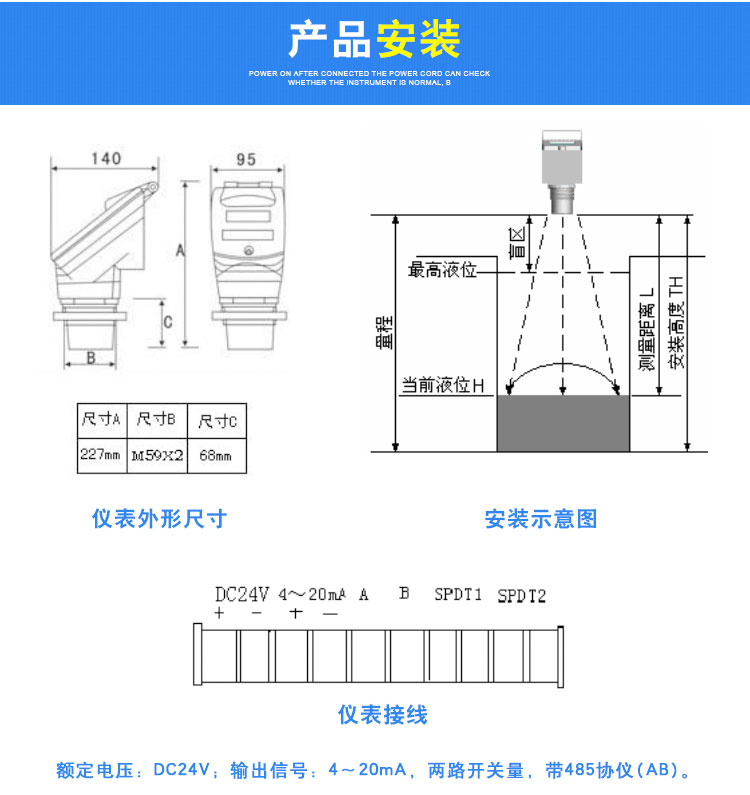

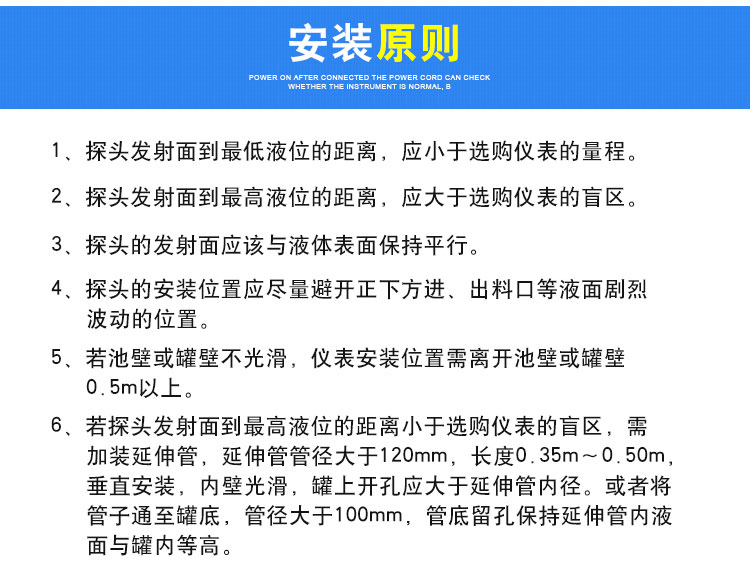

七、安装要点

位置选择：

优先容器顶部中央，避开障碍物（如搅拌器、支架）

距容器壁≥0.3m，远离进 / 出料口（≥1m）

避免正对泡沫集中区或液面剧烈波动区域

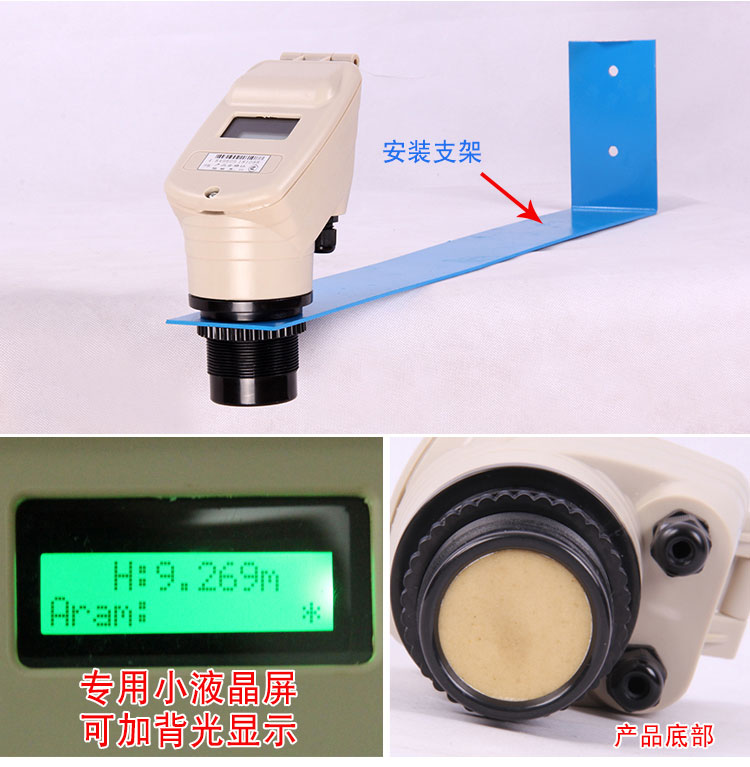

安装方式：

垂直安装（倾斜≤3°），确保波束垂直指向液面

探头底部高于最高液位 + 5-10cm（防溢出损坏）

密闭容器需安装通气补偿管（Φ≥25mm）

电气连接：

电源：24VDC 或 220VAC（依型号）

信号线与动力线分开布线（间距≥30cm）

可靠接地（防电磁干扰）

八、维护与校准

日常维护

定期清洁探头表面（防止粉尘 / 油污影响声波传播）

检查接线是否松动

确保工作温度在允许范围内

清理探头周围障碍物

校准方法

零点校准：空罐状态下设置为 0

满量程校准：液位达到最大刻度时校准

线性校准：多点测量验证线性度

虚假回波抑制：空罐状态下学习容器轮廓，排除干扰

九、与雷达液位计对比

对比项 超声波液位计 雷达液位计

工作原理 声波反射（需空气介质） 电磁波反射（无需介质）

适用环境 常温常压，低粉尘，无蒸汽 高温高压，高粉尘，蒸汽环境

量程范围 常规 0.1-30m（最大 60m） 0.5-100m+

精度 ±0.2%-±1%FS ±0.1%-±0.5%FS

成本 中低（几百至几千元） 中高（几千至几万元）

优势 性价比高，安装简便 环境适应性强，精度更高

劣势 受环境影响大，真空不适用 价格高，安装要求高

十、总结

超声波液位计凭借非接触测量、安装简便、维护成本低、性价比高等优势，成为工业自动化和液位监测领域的主流选择。适合常规环境下的液位测量，尤其是对腐蚀性、高粘度介质的测量更具优势。

选型建议：根据测量介质特性（腐蚀性、粘度）、环境条件（温度、粉尘）和精度要求，选择合适的频率、量程和材质，确保安装位置避开干扰源，以获得最佳测量效果。
