磁性浮球液位计详细介绍

磁性浮球液位计（Magnetic Float Level Gauge）作为一种基于浮力原理与磁耦合技术的物位测量仪表，凭借其结构简单、测量精准、维护便捷、适应多种工况等优势，广泛应用于石油、化工、电力、水处理、食品医药等工业领域，成为液体液位监测的核心设备之一。其核心原理是利用浮球随液位变化的升降运动，通过磁耦合作用将机械位移转化为可视化的液位指示或电信号输出，实现对液位的实时监测与控制。本文将从工作原理、结构组成、核心技术参数、分类与选型、安装维护、应用场景及发展趋势等方面，对磁性浮球液位计进行全面详细的阐述。

 一、工作原理

磁性浮球液位计的工作基础是阿基米德浮力定律与磁耦合传导原理的有机结合，其工作过程可分为三个核心阶段：

 （一）浮力驱动浮球运动

浮球是液位感应的核心部件，其材质根据测量介质的特性（如腐蚀性、温度、压力）选择不锈钢、PTFE（聚四氟乙烯）、聚丙烯等。浮球内部内置永久磁钢，当液位计主体（测量管）插入被测容器后，浮球漂浮于介质表面。根据阿基米德定律，浮球受到的浮力等于其排开介质的重量，当容器内液位发生变化时，浮球会随液位同步升降，实现对液位变化的机械跟随。

 （二）磁耦合传导位移信号

液位计的测量管外部或内部设有磁敏元件（如磁翻板、干簧管、霍尔元件等）。当浮球随液位升降时，其内部磁钢产生的磁场会作用于对应的磁敏元件：

- 若为磁翻板结构，测量管外侧的翻板箱内装有若干可翻转的磁性翻片（通常为红白双色），浮球磁场靠近时，翻片会在磁力作用下翻转，通过颜色变化直观指示液位高度；

- 若为电信号输出型，测量管内预设的干簧管或霍尔元件阵列会被浮球磁场触发，根据触发的元件位置判断液位高度，并转化为电阻信号、电流信号（4-20mA）或开关信号（NPN/PNP）输出。

 （三）信号处理与显示控制

对于现场指示型液位计，磁翻板的颜色变化直接反映液位，无需额外供电；对于带远传功能的型号，电信号经变送器处理后，可传输至PLC、DCS等控制系统，实现液位的远程监测、数据记录与报警控制（如高液位报警、低液位补料）。部分高端产品还具备液位校准、故障自诊断等功能，进一步提升测量可靠性。

 二、结构组成

磁性浮球液位计的结构设计围绕“精准传导、适应工况、便于安装”三大核心需求，主要由测量主体、浮球组件、指示/远传装置及辅助部件组成：

 （一）测量主体（测量管/主管）

测量主体是液位计的核心支撑部件，通常为无缝钢管或塑料管，直接与被测容器连通（采用法兰、螺纹或焊接方式连接）。其内径需与浮球直径匹配，确保浮球顺畅升降且无卡滞。对于高压工况，测量管采用厚壁不锈钢材质（如304、316L）；对于腐蚀性介质，可采用PTFE衬里或全塑材质（如PVDF）；对于高温工况，需选用耐高温合金材质，并进行热膨胀补偿设计。

 （二）浮球组件

浮球组件包括浮球本体、内置磁钢及导向结构：

- 浮球本体：根据介质密度选择合适的材质与壁厚，确保浮球在介质中浮力充足（通常浮球密度小于介质密度的1/2）。常见形状为球形或圆柱形，球形浮球适应性更强，圆柱形浮球稳定性更好；

- 内置磁钢：采用高性能钕铁硼或钐钴永磁体，具有磁场强度高、稳定性好、耐高温等特点，确保磁耦合信号的有效传导。磁钢的极性排列需与磁敏元件匹配，避免信号干扰；

- 导向结构：部分液位计在测量管内设置导向杆或导向槽，防止浮球在升降过程中旋转或偏移，确保测量精度。导向结构需光滑无毛刺，避免划伤浮球或阻碍运动。

 （三）指示/远传装置

- 现场指示装置：核心为磁翻板指示机构，由翻板箱、磁性翻片、透明防护罩组成。翻片箱安装在测量管外侧，与浮球运动轨迹平行；磁性翻片采用轻薄金属片，两面涂有不同颜色（常用红/白、红/蓝），翻片可绕轴自由翻转，当浮球磁场靠近时，翻片翻转显示对应颜色，形成清晰的液位界面；透明防护罩采用钢化玻璃或PC材质，具备防冲击、防腐蚀功能，便于现场观察。

- 远传装置：根据输出信号类型分为开关量远传和模拟量远传：

  - 开关量远传：内置干簧管或霍尔开关，当浮球到达预设液位时，磁场触发开关动作，输出常开/常闭信号，用于液位报警或泵阀控制。可设置多个开关点，满足不同控制需求；

  - 模拟量远传：内置干簧管阵列、霍尔元件阵列或磁致伸缩传感器，将浮球的位移量转化为连续的电信号（如4-20mA DC、0-10V DC）。其中，磁致伸缩型远传精度最高（±0.1%FS），干簧管阵列型成本较低（精度±1%FS），霍尔元件型响应速度快（≤5ms）。

 （四）辅助部件

- 连接部件：包括法兰、螺纹接头、焊接接口等，需与容器接口规格匹配，确保密封可靠，防止介质泄漏。法兰材质通常与测量管一致，压力等级根据工况选择（如PN1.6、PN4.0、PN10.0）；

- 排污/放空阀：安装在测量管底部和顶部，用于定期清洗测量管内的杂质或沉积物，以及在安装维护时放空介质；

- 温度/压力补偿装置：针对高温高压工况，设置温度传感器或压力传感器，通过变送器对测量信号进行补偿修正，避免环境因素影响测量精度；

- 防护外壳：远传变送器的外壳采用防水防尘设计（防护等级IP65及以上），部分防爆场合采用隔爆型或本安型外壳（Ex d IIC T6、Ex ia IIC T6），满足危险环境使用要求。

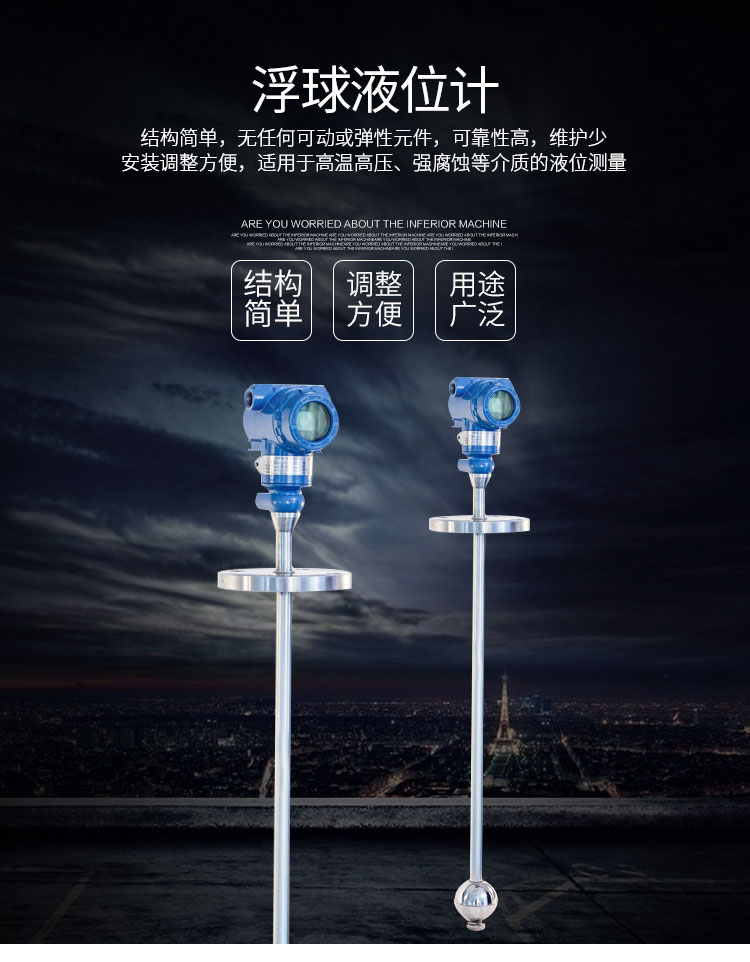

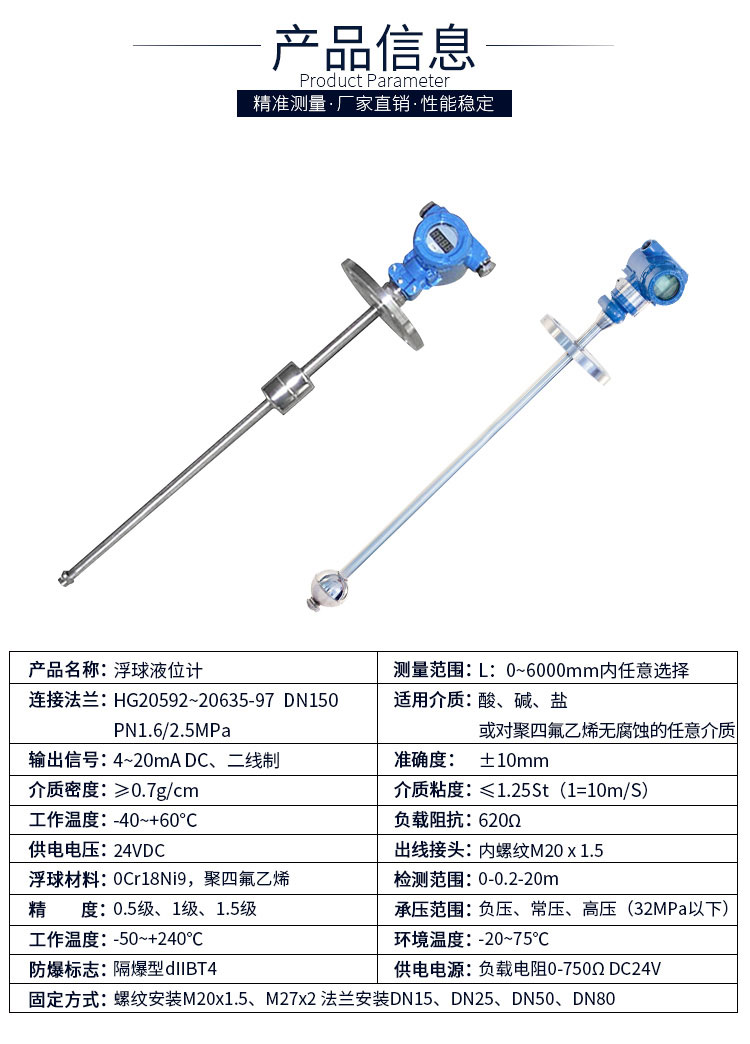

 三、核心技术参数

磁性浮球液位计的技术参数直接决定其适用场景与测量性能，核心参数如下：

 （一）测量范围

测量范围即液位计可监测的液位高度区间，取决于测量管的长度，常规范围为0.3m-10m，特殊定制可达到20m以上。实际选型时，需根据容器的有效液位高度确定，测量范围应覆盖容器的最低液位至最高液位，同时预留10%-20%的冗余量。

 （二）测量精度

测量精度是液位计的关键性能指标，分为现场指示精度和远传精度：

- 现场指示精度（磁翻板）：常规精度为±10mm，高精度型可达±5mm；

- 远传精度：干簧管阵列型±1%FS，霍尔元件型±0.5%FS，磁致伸缩型±0.1%FS。

精度受浮球稳定性、磁耦合强度、环境温度等因素影响，选型时需根据工艺要求确定。

 （三）工作压力

工作压力取决于测量管和连接部件的耐压能力，常规范围为-0.1MPa（真空）至40MPa：

- 常压/低压工况（≤1.6MPa）：采用普通不锈钢测量管；

- 中高压工况（1.6MPa-10MPa）：采用厚壁测量管及高压法兰；

- 高压工况（＞10MPa）：需选用特种合金材质并进行结构强化设计。

真空工况需确保浮球在负压环境下无变形，密封部件无泄漏。

 （四）工作温度

工作温度范围根据材质和磁钢性能确定：

- 常温工况（-20℃-80℃）：采用普通不锈钢、PTFE材质，磁钢选用钕铁硼；

- 中温工况（80℃-200℃）：选用耐高温不锈钢，磁钢选用钐钴永磁体；

- 高温工况（200℃-450℃）：采用高温合金材质（如Inconel），磁钢进行高温稳定性处理；

- 低温工况（-196℃-20℃）：选用低温不锈钢（如304L）或特种塑料，确保浮球和测量管无脆裂。

 （五）介质兼容性

介质兼容性主要由测量管、浮球及密封件的材质决定，需根据介质的腐蚀性、粘度、纯度等特性选择：

- 腐蚀性介质（如酸、碱、盐溶液）：选用316L不锈钢、哈氏合金、PTFE、PVDF等材质；

- 粘稠介质（粘度＞500mPa·s）：需增大浮球直径、优化测量管内径，避免浮球卡滞，材质选用耐磨型（如聚氨酯涂层）；

- 卫生级介质（食品、医药）：选用316L不锈钢，表面抛光处理（Ra≤0.8μm），密封件采用食品级橡胶（如硅橡胶、氟橡胶）；

- 含杂质介质（如污水、浆料）：测量管底部设置排污口，浮球选用耐磨材质，必要时加装过滤网。

 （六）输出信号与供电

- 开关量输出：干簧管开关、霍尔开关，触点容量通常为AC 220V/1A或DC 24V/0.5A，可设置1-8个开关点；

- 模拟量输出：4-20mA DC（两线制/四线制）、0-10V DC，负载电阻250Ω-750Ω（两线制）；

- 数字量输出：RS485（Modbus协议）、HART协议，支持数据远程传输与组态；

- 供电电源：两线制模拟量输出型通常为DC 24V（12V-36V），四线制及开关量型可选用AC 220V或DC 24V。

 （七）防护等级与防爆等级

- 防护等级：现场指示部分防护等级≥IP65，远传变送器防护等级≥IP67，水下工况可定制IP68；

- 防爆等级：危险环境（如化工车间、加油站）需选用防爆型，隔爆型Ex d IIC T6、本安型Ex ia IIC T6，满足GB 3836系列标准。

 四、分类与选型

 （一）按结构形式分类

1. 侧装式磁性浮球液位计

- 结构特点：测量管水平安装在容器侧壁，通过法兰或螺纹与容器连通，浮球在测量管内随液位升降；

- 优势：安装便捷，无需顶部开孔，现场观察视角好，适用于大型储罐、反应釜等容器；

- 局限：测量范围受容器侧壁高度限制，不适用于极窄容器；

- 适用场景：常压/中压工况，液位变化范围0.3m-10m，如化工储罐、石油储罐、水处理池。

2. 顶装式磁性浮球液位计

- 结构特点：测量管垂直安装在容器顶部，浮球通过导向杆悬挂在容器内部，随液位升降；

- 优势：测量范围不受容器高度限制（可定制长量程），适用于密闭容器、高压容器，可测量界面液位；

- 局限：安装需容器顶部开孔，导向杆需确保垂直，避免浮球卡滞；

- 适用场景：高压容器、真空容器、深型储罐，如反应釜、高压釜、液化气储罐。

3. 磁翻板液位计（现场指示型）

- 结构特点：以磁翻板为核心指示机构，无远传功能，仅提供现场液位可视化；

- 优势：结构简单、成本低、无需供电，抗震性强，维护量小；

- 局限：无法实现远程监测与控制；

- 适用场景：无需远传的现场监测，如小型储罐、敞口容器、备用设备液位指示。

4. 远传型磁性浮球液位计

- 结构特点：在磁翻板液位计基础上集成远传装置（干簧管阵列、霍尔元件、磁致伸缩传感器），可输出电信号；

- 优势：兼具现场指示与远程监测功能，测量精度高，支持自动控制；

- 局限：成本高于纯指示型，需供电与信号布线；

- 适用场景：工业自动化控制系统，如化工生产线、电力锅炉、水处理系统。

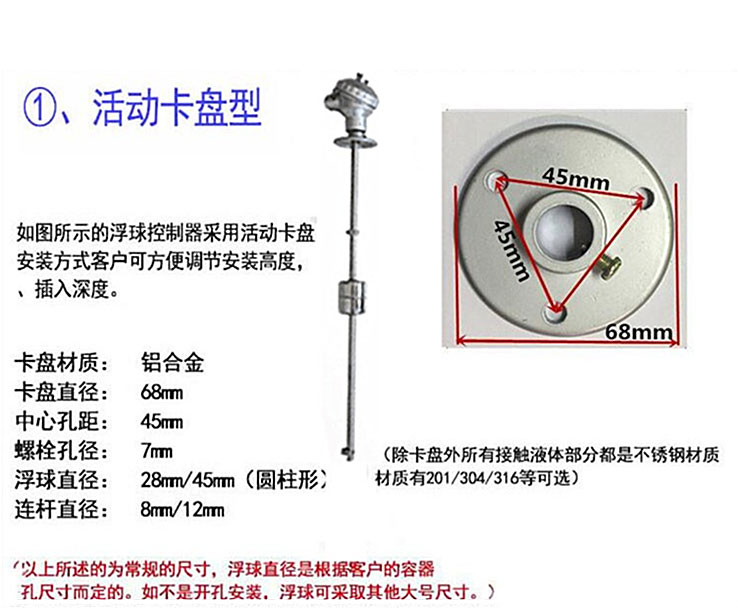

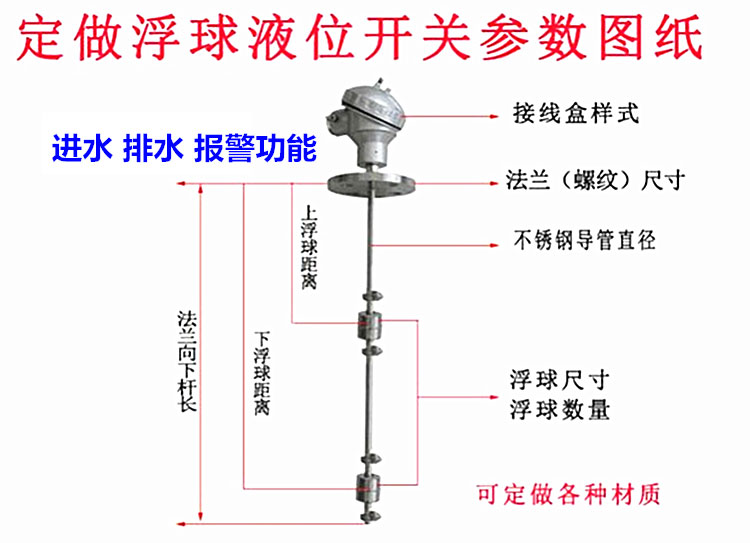

5. 磁性浮球液位开关（开关量型）

- 结构特点：仅集成开关量远传装置，无磁翻板指示，专注于液位报警与控制；

- 优势：响应速度快、可靠性高、成本低，可设置多个开关点；

- 局限：无连续液位测量功能；

- 适用场景：液位上下限报警、泵阀自动控制，如水箱补水、储罐防溢出、泵启停控制。

 （二）选型原则

选型的核心是确保液位计与工况条件匹配，满足测量精度、可靠性与安全性要求，具体步骤如下：

1. 明确工况参数：确定被测介质（名称、密度、粘度、腐蚀性、纯度）、工作压力、工作温度、容器类型（敞口/密闭、立式/卧式）、有效液位范围；

2. 确定测量需求：明确是否需要现场指示、远程监测、连续测量或开关控制，以及测量精度、响应速度要求；

3. 选择结构形式：根据容器安装条件选择侧装式或顶装式，根据功能需求选择纯指示型、远传型或开关型；

4. 匹配材质：根据介质腐蚀性与卫生要求选择测量管、浮球及密封件材质，避免材质与介质发生反应或腐蚀；

5. 验证关键参数：确保液位计的工作压力、温度范围覆盖工况条件，浮球浮力满足介质密度要求，测量范围与容器有效液位匹配；

6. 考虑环境因素：户外工况需选择防护等级≥IP65的产品，危险环境需选用防爆型，低温/高温环境需进行专项材质与结构设计；

7. 兼容控制系统：根据控制系统要求选择输出信号类型（4-20mA、RS485、开关量），确保信号匹配与稳定传输。

 五、安装与维护

 （一）安装要求

正确安装是确保磁性浮球液位计测量精度与可靠性的关键，需遵循以下要求：

1. 安装位置：

- 侧装式：安装在容器侧壁液位变化敏感区域，远离容器进料口、出料口及搅拌器，避免介质湍流影响浮球稳定性；与容器连接的法兰需水平，测量管垂直，偏差≤0.5°；

- 顶装式：安装在容器顶部中心或远离干扰源的位置，导向杆需垂直固定，与浮球间隙均匀（2-5mm），确保浮球无卡滞；测量管底部需距离容器底部100-200mm，避免底部沉积物影响浮球运动。

2. 连接密封：

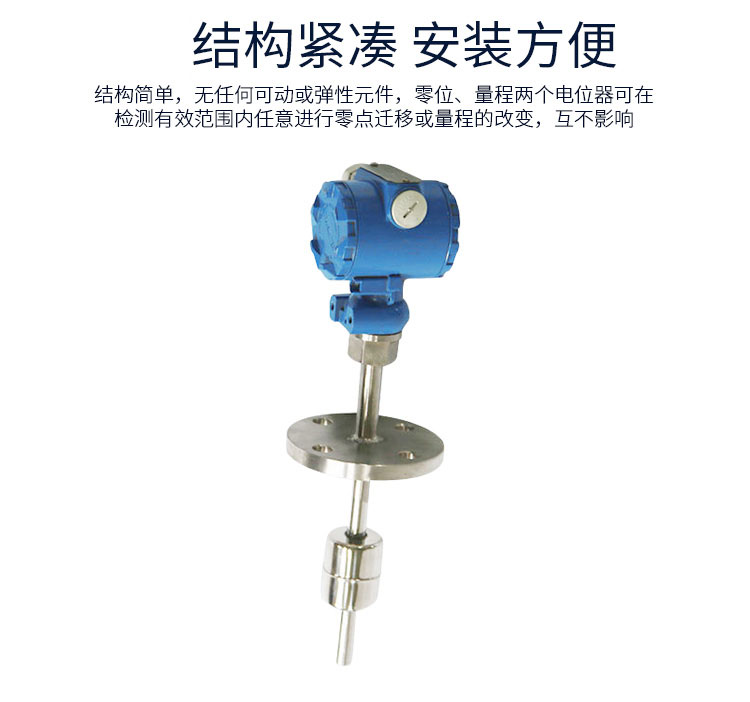

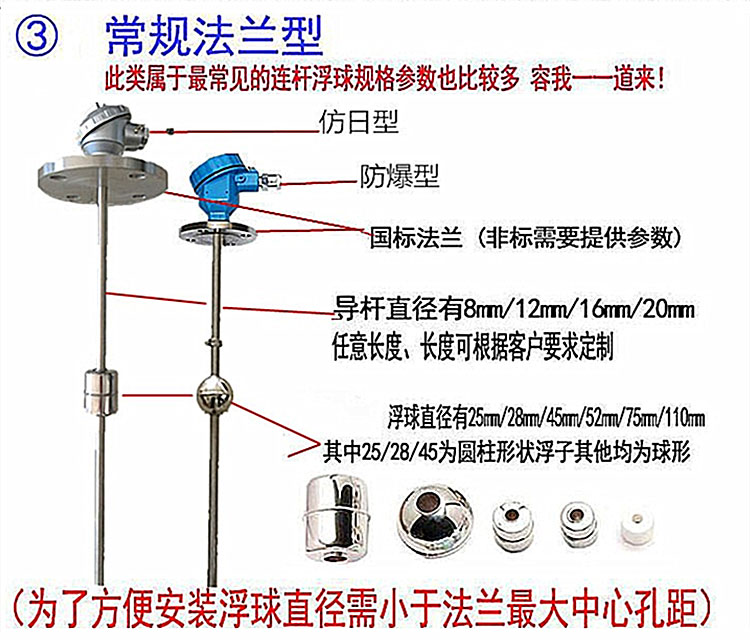

- 法兰连接：确保法兰密封面清洁无损伤，选用匹配的垫片（如四氟垫片、金属缠绕垫片），螺栓均匀紧固，避免介质泄漏；

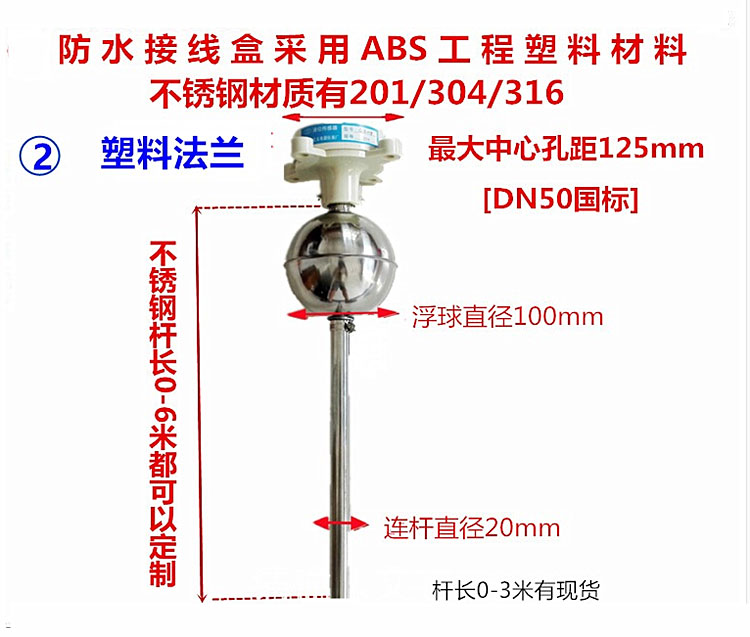

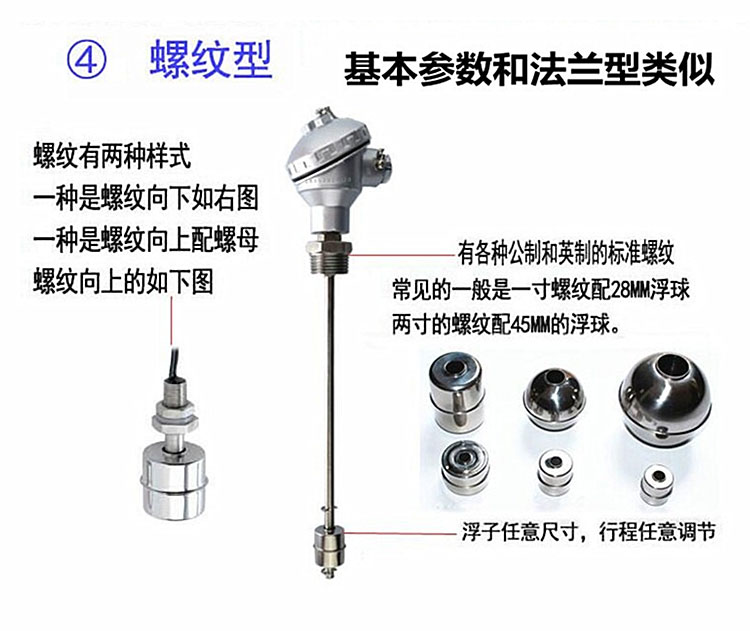

- 螺纹连接：缠绕生料带或涂抹密封胶，确保密封可靠，避免螺纹松动。

3. 布线与接地：

- 远传型液位计的信号线缆需选用屏蔽线，远离动力电缆（间距≥0.5m），避免电磁干扰；

- 线缆穿管保护，户外布线需做好防水处理，接线盒密封严密；

- 变送器外壳需可靠接地（接地电阻≤4Ω），防爆场合需符合防爆布线规范。

4. 调试校准：

- 安装完成后，打开容器进料阀，缓慢注入介质，观察磁翻板指示是否与实际液位同步，有无卡滞现象；

- 对于远传型，通过控制系统监测输出信号是否连续稳定，根据实际液位调整零点与量程（部分产品支持现场按键校准或远程校准）；

- 开关量型需测试各开关点的动作准确性，调整开关位置至预设液位。

 （二）日常维护

磁性浮球液位计的维护量较小，但定期维护可延长使用寿命、确保测量精度：

1. 定期清洁：

- 每周清洁磁翻板防护罩，去除灰尘、油污，确保观察清晰；

- 每月检查测量管内部，若介质含杂质，需通过排污阀冲洗测量管，避免浮球卡滞；

- 每季度拆卸浮球组件，清洁浮球表面的沉积物，检查浮球有无变形、腐蚀，磁钢有无松动。

2. 状态检查：

- 每日观察磁翻板指示是否与实际液位一致，远传信号是否稳定，有无异常波动；

- 每周检查连接部位有无介质泄漏，法兰螺栓有无松动，密封垫片有无老化；

- 每月检查线缆连接是否牢固，变送器外壳有无损坏，防护等级是否完好；

- 每半年测试开关量输出的可靠性，模拟液位变化，检查开关动作是否准确；模拟量输出型需校准零点与量程，确保精度达标。

3. 故障处理：

- 磁翻板指示异常（如不翻转、翻转不彻底）：可能是浮球卡滞、磁钢退磁或翻片卡死，需拆卸清洁浮球，检查磁钢磁性，更换损坏的翻片；

- 远传信号无输出：检查电源是否正常、线缆连接是否松动、变送器是否故障，逐一排查后修复或更换；

- 测量精度偏差大：可能是浮球变形、导向结构偏移或介质密度变化，需校准浮球、调整导向结构，若介质密度变化，需重新选型或修正测量参数；

- 介质泄漏：检查连接部位密封情况，更换老化的垫片，紧固螺栓，若测量管腐蚀破损，需更换测量管。

4. 定期更换：

- 密封垫片：每1-2年更换一次，避免老化泄漏；

- 浮球组件：每3-5年检查一次，若出现腐蚀、变形或磁钢退磁，及时更换；

- 变送器：每5-8年进行全面检测，若性能衰减，考虑更换核心部件或整机。

 六、应用场景

磁性浮球液位计凭借其广泛的工况适应性和可靠的测量性能，在多个工业领域得到普及应用：

 （一）石油化工行业

- 应用场景：原油储罐、汽油/柴油储罐、化工原料罐（如甲醇、乙醇、乙二醇）、反应釜液位监测、精馏塔液位控制；

- 工况特点：介质多为易燃易爆、腐蚀性强，工作压力/温度范围广，部分介质粘度高、含杂质；

- 选型要点：选用防爆型（Ex d IIC T6）、耐腐蚀材质（316L、PTFE），高粘度介质选用大直径浮球，含杂质介质加装过滤网。

 （二）电力行业

- 应用场景：锅炉汽包液位监测、凝汽器液位控制、给水箱液位监测、润滑油箱液位报警；

- 工况特点：高温高压（汽包液位：压力10-20MPa，温度300-400℃），介质为水、蒸汽、润滑油；

- 选型要点：选用高温高压型，测量管采用耐高温合金，磁钢选用钐钴永磁体，远传型需具备压力温度补偿功能。

 （三）水处理行业

- 应用场景：自来水厂蓄水池液位监测、污水处理厂曝气池/沉淀池液位控制、化工废水储罐液位监测；

- 工况特点：介质为清水、污水、腐蚀性废水，部分含悬浮物，工作压力多为常压；

- 选型要点：常压型，耐腐蚀材质（316L、PTFE），测量管底部设置排污口，浮球选用耐磨型。

 （四）食品医药行业

- 应用场景：食品原料罐（如糖浆、食用油）、发酵罐液位监测、医药中间体储罐液位控制、纯化水储罐液位指示；

- 工况特点：介质需符合卫生标准，部分为粘稠介质或腐蚀性介质，要求无泄漏、易清洁；

- 选型要点：卫生级材质（316L抛光），食品级密封件，结构无死角，便于CIP（在线清洗）和SIP（在线灭菌）。

 （五）冶金行业

- 应用场景：高炉冷却水储罐液位监测、液压油油箱液位控制、酸碱废液储罐液位监测；

- 工况特点：高温、振动环境，部分介质腐蚀性强、含金属杂质；

- 选型要点：耐高温、抗振动设计，耐腐蚀材质，浮球选用耐磨型，测量管加装防护套。

 （六）其他领域

- 船舶行业：船舶燃油舱、淡水舱液位监测，选用船用级材质（耐盐雾腐蚀），抗振动设计；

- 新能源行业：锂电池电解液储罐、光伏行业清洗液储罐液位监测，选用耐腐蚀、高纯度材质；

- 制冷行业：制冷剂储罐、冷库氨液储罐液位监测，选用低温型（-40℃至-196℃），密封性能可靠。

 七、发展趋势

随着工业自动化水平的提升和物联网技术的普及，磁性浮球液位计正朝着智能化、高精度、高可靠性、多功能化的方向发展：

 （一）智能化升级

集成物联网模块，支持无线通信（LoRa、NB-IoT、5G），实现液位数据的远程实时传输、远程校准与故障诊断；搭载边缘计算芯片，具备数据存储、异常分析、预测性维护功能，可提前预警设备故障（如浮球卡滞、磁钢退磁），降低维护成本。

 （二）测量精度提升

采用磁致伸缩、激光测距等高精度传感技术，将测量精度提升至±0.05%FS；优化浮球结构设计，采用轻质高强度材质（如碳纤维），提高浮球对液位变化的响应速度；引入数字信号处理算法，抑制环境干扰（如温度、压力变化），提升测量稳定性。

 （三）工况适应性增强

开发极端工况专用产品，如超高压（＞100MPa）、超高温（＞500℃）、超低温（＜-200℃）液位计，采用特种合金、陶瓷等新型材质，优化磁耦合结构；针对高粘度、高固含量介质，开发自清洁浮球与测量管，避免介质粘附与卡滞。

 （四）多功能集成

集成温度、压力、密度等多参数测量功能，实现液位、温度、压力的同步监测与补偿，提高复杂工况下的测量精度；融合流量计算功能，通过液位变化速率计算介质进出量，满足计量需求；增加语音报警、短信通知等功能，提升设备的安全性。

 （五）绿色节能设计

采用低功耗电路设计，两线制远传型功耗降至＜1mA，支持太阳能供电，适用于偏远地区无供电场景；选用环保材质，减少对环境的污染；优化结构设计，降低设备重量与安装难度，减少碳排放。

 八、结语

磁性浮球液位计作为一种成熟可靠的液位测量仪表，以其结构简单、工况适应性强、维护便捷等优势，在工业生产中发挥着不可替代的作用。随着技术的不断进步，其测量精度、智能化水平与工况适应性将持续提升，更好地满足现代工业自动化、智能化、绿色化的发展需求。在实际应用中，需根据工况参数与测量需求科学选型、规范安装与定期维护，确保液位计长期稳定运行，为工业生产的安全、高效提供有力保障。未来，磁性浮球液位计将与物联网、人工智能等技术深度融合，成为工业物联网体系中不可或缺的关键感知设备。
