一体化温度变送器详细技术介绍

 一、概述

一体化温度变送器是工业自动化领域中用于温度测量与信号转换的核心仪表，它将温度传感器（如热电偶、热电阻）与信号处理、放大、转换模块集成于一体，能够直接将被测对象的温度物理量转换为标准工业信号（如4-20mA电流信号、0-10V电压信号或数字信号），并远距离传输至控制系统（DCS、PLC）或显示仪表，实现温度参数的实时监测、控制与数据记录。

与传统的“传感器+分离式变送器”组合相比，一体化温度变送器具有结构紧凑、安装便捷、抗干扰能力强、稳定性高、维护成本低等显著优势，广泛应用于石油化工、电力、冶金、化工、医药、食品加工、水处理、航空航天等行业的温度测量场景，涵盖管道、容器、反应釜、炉膛、设备表面等各类被测对象的温度监测需求。

 二、核心组成与工作原理

 （一）核心组成部件

一体化温度变送器的结构设计围绕“传感-处理-转换-输出”的功能链条展开，主要由以下五大核心部件构成：

1. 温度传感单元

    - 核心元件：热电偶（K、S、E、J、T、B等型号）或热电阻（Pt100、Pt1000、Cu50、Cu100等型号），是直接与被测介质接触、感知温度变化的关键部件。

    - 结构形式：根据应用场景分为铠装式、装配式、薄膜式等。铠装式传感器采用金属保护管（不锈钢316L、哈氏合金等）封装，具有抗压、抗振、耐腐蚀、响应速度快的特点；装配式传感器则通过法兰、螺纹等方式固定，适用于高温、高压或大口径管道的温度测量。

2. 信号调理模块

    - 功能：对传感器输出的微弱信号（热电偶的毫伏级热电势、热电阻的欧姆级电阻变化）进行滤波、放大、线性补偿，消除环境干扰和传感器非线性误差。

    - 关键组件：包括精密运算放大器、滤波电容、线性化芯片等。例如，针对热电阻的三线制/四线制接线方式，模块内置恒流源电路，确保测量精度不受引线电阻影响；针对热电偶的冷端温度漂移问题，模块集成冷端补偿电路（采用高精度温度传感器实时监测冷端温度并进行补偿）。

3. 信号转换模块

    - 功能：将调理后的模拟信号转换为标准工业信号或数字信号，满足远距离传输和控制系统接口需求。

    - 转换类型：

      - 模拟信号输出：4-20mA直流电流信号（最常用，具有抗干扰能力强、传输距离远的优势，负载电阻通常为250-750Ω）、0-10V/0-5V直流电压信号（适用于短距离、低干扰场景）。

      - 数字信号输出：HART协议（兼容模拟信号与数字信号，可实现远程组态、校准和故障诊断）、Profibus-PA、Modbus RTU、485总线等（适用于工业物联网、智能控制系统）。

4. 供电模块

    - 供电方式：分为两线制、三线制、四线制三种，其中两线制是工业应用的主流方案。

      - 两线制：电源与信号共用两根导线，供电电压通常为12-36VDC（典型值24VDC），变送器从供电回路中获取工作电流（4mA为静态工作电流，20mA对应满量程温度），无需额外电源线，安装成本低、布线简洁。

      - 三线制/四线制：电源与信号分离，供电电压为24VDC，适用于功耗较高的智能型变送器（如带LCD显示、数字通信功能的产品）。

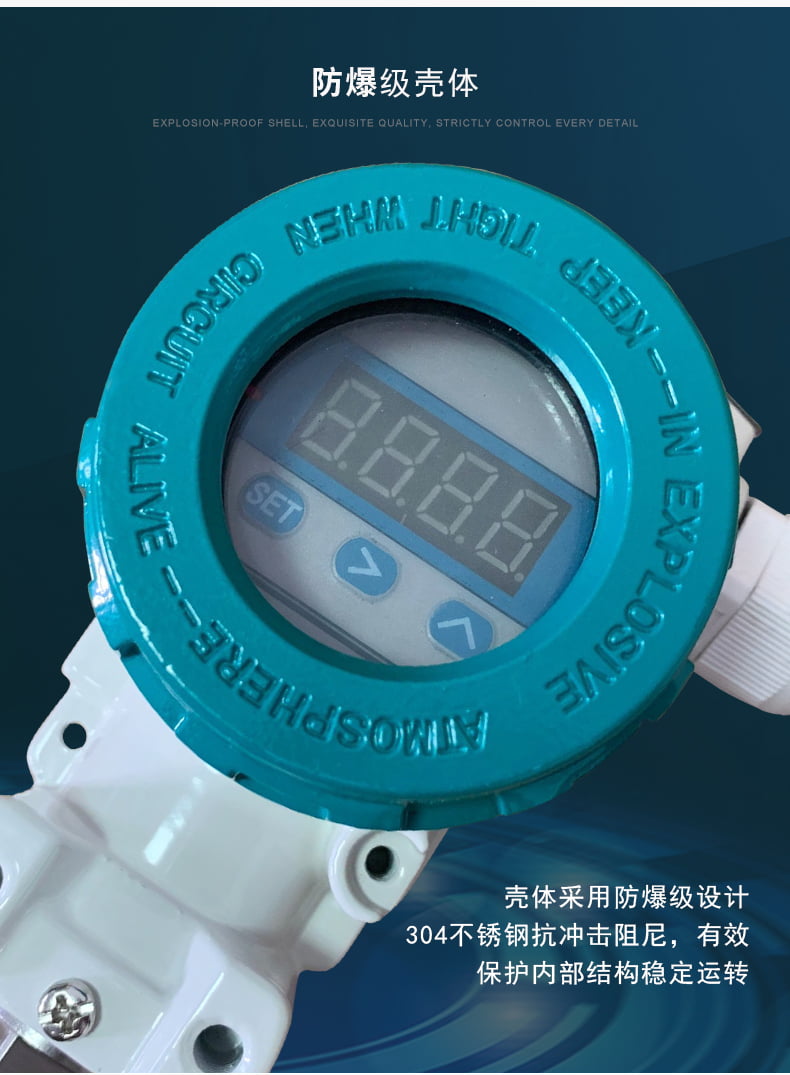

5. 外壳与防护结构

    - 外壳材质：采用铝合金、不锈钢或工程塑料，具有防腐蚀、抗冲击、防尘、防水的特点。

    - 防护等级：常见IP65、IP67、IP68，其中IP68适用于水下或恶劣潮湿环境；部分产品具备防爆认证（Ex d IIC T6、Ex ia IIC T6等），可用于易燃易爆危险场所（如石油化工装置区）。

    - 安装接口：根据现场需求设计为螺纹安装（M27×2、G1/2、G3/4等）、法兰安装（DN25、DN50等）或卡套式安装，方便与管道、设备固定。

 （二）工作原理

一体化温度变送器的工作流程可分为以下四个核心步骤：

1. 温度感知：温度传感单元（热电偶/热电阻）与被测介质接触后，根据其物理特性产生相应的电信号——热电偶基于塞贝克效应，两端温度差产生热电势；热电阻基于电阻温度效应，温度变化导致电阻值线性变化。

2. 信号调理：传感单元输出的微弱电信号经引线传输至信号调理模块，模块通过滤波电路消除电磁干扰（如工业现场的变频器、电机产生的杂波），通过运算放大器将信号放大至可处理范围，再通过线性化算法补偿传感器的非线性误差（如Pt100在低温区的轻微非线性），同时通过冷端补偿（热电偶）或恒流源供电（热电阻）消除环境因素带来的测量误差。

3. 信号转换：调理后的标准电信号进入信号转换模块，根据输出类型需求，转换为4-20mA标准电流信号、0-10V标准电压信号或数字信号（如HART协议信号）。例如，当被测温度达到量程下限时，输出4mA电流；达到量程上限时，输出20mA电流；温度在量程范围内变化时，输出信号与温度呈线性对应关系。

4. 信号传输与应用：标准信号通过导线远距离传输至控制系统（如DCS、PLC）或显示仪表，控制系统根据接收的信号计算出对应的温度值，实现温度的实时显示、报警、闭环控制（如通过调节阀门、泵的运行状态控制温度稳定），或进行数据存储与分析。

 三、主要分类与技术参数

 （一）主要分类

一体化温度变送器可根据不同维度进行分类，常见分类方式如下：

1. 按传感器类型分类

    - 热电偶型一体化温度变送器：

      - 适用温度范围：-200℃~1800℃（不同热电偶型号适用范围不同，如K型：-200~1300℃，S型：0~1600℃，B型：600~1800℃）。

      - 特点：耐高温、结构简单、成本较低，适用于高温环境测量（如炉膛、高温管道）；但需要冷端补偿，低温测量精度略低于热电阻型。

      - 典型应用：冶金行业的高炉温度监测、化工行业的反应釜高温测量。

    - 热电阻型一体化温度变送器：

      - 适用温度范围：-200℃~850℃（Pt100：-200~850℃，Cu50：-50~150℃）。

      - 特点：测量精度高、线性度好、响应速度快，适用于中低温环境测量（如管道介质温度、设备表面温度）；需要恒流源供电，引线电阻影响需通过三线制/四线制接线消除。

      - 典型应用：电力行业的汽轮机润滑油温度监测、医药行业的药品冷藏温度监测。

2. 按输出信号类型分类

    - 模拟信号型：输出4-20mA电流信号或0-10V电压信号，兼容性强，适用于传统控制系统（如老式PLC、指针式显示仪表），无需复杂组态，即插即用。

    - 数字信号型：输出HART、Profibus-PA、Modbus等数字信号，支持远程通信，可实现变送器的参数组态（如量程设置、单位切换）、校准、故障诊断（如传感器断线报警），适用于智能工厂、工业物联网系统。

    - 混合型：同时输出模拟信号（4-20mA）和数字信号（HART），兼顾传统控制系统的兼容性和智能控制的扩展性，是目前工业应用的主流类型。

3. 按供电方式分类

    - 两线制：供电电压12-36VDC，信号与电源共用两根导线，布线简洁、成本低，适用于大多数工业场景，尤其是远距离测量（传输距离可达1000米）。

    - 三线制：供电电压24VDC，两根电源线+一根信号线，适用于功耗中等的变送器（如带简单LCD显示的产品）。

    - 四线制：供电电压24VDC，两根电源线+两根信号线，适用于功耗较高的智能型变送器（如带复杂显示、多协议通信功能的产品），测量精度不受引线电阻影响。

4. 按安装方式分类

    - 螺纹安装型：通过M27×2、G1/2、G3/4等螺纹接口直接安装在管道或设备的螺纹座上，安装便捷、密封性好，适用于中低压场景（压力通常≤10MPa）。

    - 法兰安装型：通过法兰（DN25、DN50、PN1.6/4.0MPa等规格）与管道或设备连接，适用于高压、大口径管道或易泄漏的场景（如腐蚀性介质、高温高压介质）。

    - 卡套安装型：通过卡套接头固定在薄壁管道或设备表面，安装无需焊接，适用于快速安装和拆卸的场景（如实验室设备、小型管道）。

    - 插入式安装型：传感器探头插入被测介质内部，测量直接、精度高；根据插入深度可分为浅插式（插入深度≤50mm）和深插式（插入深度≥100mm），适用于容器、反应釜等大容量设备的温度测量。

5. 按防护与防爆等级分类

    - 普通型：防护等级IP65，适用于室内、干燥、无爆炸风险的环境（如普通车间、办公楼）。

    - 防水防尘型：防护等级IP67/IP68，适用于室外、潮湿、多粉尘的环境（如户外管道、水处理站）。

    - 防爆型：具备Ex d IIC T6（隔爆型）、Ex ia IIC T6（本质安全型）等防爆认证，适用于易燃易爆环境（如石油化工装置区、煤矿井下）。

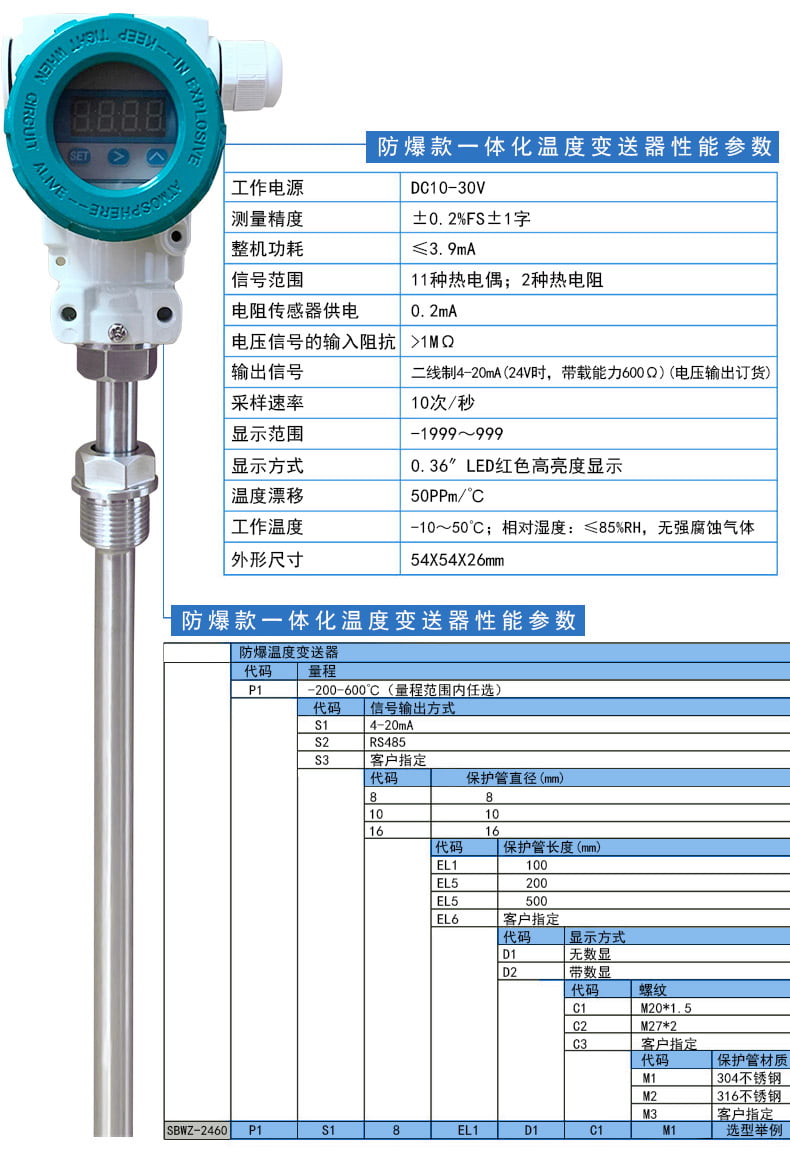

 （二）关键技术参数

一体化温度变送器的技术参数直接决定其测量精度、适用范围和可靠性，核心参数如下：

1. 测量范围：

    - 热电偶型：根据热电偶型号而定，K型（-200~1300℃）、E型（-200~800℃）、J型（-200~750℃）、S型（0~1600℃）、B型（600~1800℃）。

    - 热电阻型：Pt100（-200~850℃）、Pt1000（-200~600℃）、Cu50（-50~150℃）、Cu100（-50~100℃）。

    - 可定制量程：部分厂家支持根据用户需求定制特殊测量范围（如超低温-250℃、超高温2000℃）。

2. 测量精度：

    - 基本误差：通常用“±0.1%FS”“±0.2%FS”“±0.5%FS”表示（FS为满量程），高精度产品可达±0.05%FS。

    - 重复性误差：≤±0.05%FS~±0.1%FS。

    - 分辨率：0.1℃或0.01℃（数字型产品）。

    - 注：测量精度受传感器精度、接线方式、环境温度等因素影响，例如三线制热电阻的测量精度高于两线制。

3. 响应时间：

    - 定义：从被测温度发生阶跃变化到变送器输出信号达到稳定值的90%所需的时间。

    - 典型值：铠装式传感器的响应时间为50ms~500ms（探头直径越小，响应速度越快）；装配式传感器的响应时间为1s~5s。

    - 快速响应型产品：响应时间可低至10ms（适用于快速变化的温度测量场景，如激光加工、高频加热设备）。

4. 输出信号：

    - 模拟信号：4-20mA DC（负载电阻250-750Ω）、0-10V DC（负载电阻≥10kΩ）、0-5V DC（负载电阻≥10kΩ）。

    - 数字信号：HART协议（兼容4-20mA模拟信号）、Modbus RTU（RS485接口）、Profibus-PA、Foundation Fieldbus等。

    - 输出负载：4-20mA信号的最大负载电阻=（供电电压-12V）/0.02A（例如24V供电时，最大负载电阻=（24-12）/0.02=600Ω）。

5. 供电电源：

    - 两线制：12-36VDC（典型24VDC），工作电流4-20mA（静态电流≤4mA）。

    - 三线制/四线制：24VDC±10%，工作电流≤100mA（智能型产品≤200mA）。

6. 环境条件：

    - 工作温度：-40℃~85℃（普通型）、-55℃~125℃（高温型）、-20℃~60℃（防爆型）。

    - 相对湿度：0~95%RH（无冷凝）。

    - 存储温度：-55℃~150℃。

    - 抗干扰能力：符合IEC 61000-4标准，电磁兼容（EMC）等级≥Class 3（抗静电、抗浪涌、抗射频干扰）。

7. 防护与防爆参数：

    - 防护等级：IP65、IP67、IP68（根据安装环境选择）。

    - 防爆等级：隔爆型Ex d IIC T6、本质安全型Ex ia IIC T6、粉尘防爆型Ex tD A21 IP65 T80℃等（适用于危险场所）。

    - 耐压等级：螺纹安装型≤10MPa，法兰安装型≤40MPa（高压型可定制至100MPa）。

8. 其他参数：

    - 引线长度：标准1-5米（可定制至10米以上），导线材质为聚四氟乙烯、硅胶或耐高温电缆。

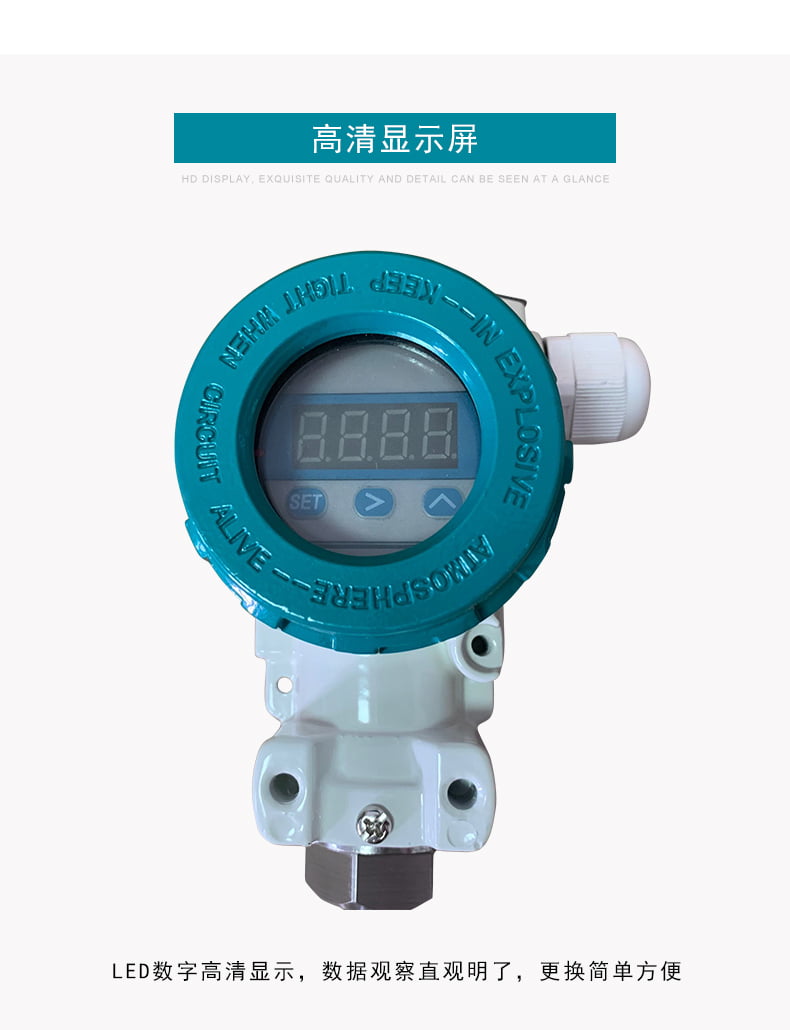

    - 显示功能：部分智能型产品带LCD液晶显示（可显示实时温度、量程、故障代码），显示精度±0.1℃。

    - 校准方式：支持现场校准（通过HART手操器、按键或红外遥控）、工厂校准，校准周期通常为1年。

 四、选型指南

一体化温度变送器的选型需结合被测对象特性、现场环境条件、控制系统需求等因素综合考虑，确保测量精度、可靠性和兼容性，具体选型步骤如下：

 （一）确定测量范围与精度要求

1. 根据被测介质的最高温度、最低温度确定变送器的量程，建议量程覆盖实际测量值的1.2-1.5倍（避免过载损坏，提高测量精度）。例如，实际测量温度范围为0-500℃，可选择0-600℃或0-800℃量程。

2. 根据工艺要求确定测量精度：精密控制场景（如医药、电子制造）选择±0.1%FS~±0.2%FS的高精度产品；一般监测场景（如普通管道温度）选择±0.5%FS的经济型产品。

3. 考虑温度变化速率：快速变化的温度场景（如高频加热设备）选择响应时间≤100ms的快速响应型产品；温度稳定的场景（如储罐温度）可选择响应时间1-5s的普通型产品。

 （二）选择传感器类型

1. 热电偶型：适用于高温环境（>600℃）、对测量精度要求一般的场景，优先选择K型（通用性强、成本低）；高温（>1300℃）选择S型或B型（耐高温、稳定性好）；低温（-200~800℃）且需要较高精度选择E型（热电势大、灵敏度高）。

2. 热电阻型：适用于中低温环境（-200~850℃）、对测量精度要求高的场景，优先选择Pt100（线性度好、测量范围宽）；低温（-50~150℃）且成本敏感选择Cu50（成本低、适用于常温）；需要更高灵敏度选择Pt1000（电阻变化率是Pt100的10倍，抗干扰能力更强）。

 （三）确定输出信号与供电方式

1. 输出信号选择：

    - 传统控制系统（如老式PLC、指针式仪表）选择4-20mA模拟信号。

    - 智能控制系统、需要远程组态和诊断的场景选择HART协议或Modbus RTU数字信号。

    - 短距离、低干扰场景（如实验室设备）选择0-10V/0-5V电压信号。

2. 供电方式选择：

    - 远距离测量（>100米）、布线成本敏感的场景选择两线制（4-20mA）。

    - 带LCD显示、数字通信功能的智能型变送器选择三线制或四线制（24VDC供电）。

 （四）选择安装方式与结构形式

1. 安装方式：

    - 中低压管道（压力≤10MPa）、小口径管道选择螺纹安装（M27×2、G3/4）。

    - 高压管道（压力>10MPa）、大口径管道、易泄漏场景选择法兰安装（DN25、DN50，PN4.0/10.0MPa）。

    - 薄壁管道、设备表面温度测量选择卡套安装或表面贴装。

    - 容器、反应釜等大容量设备选择插入式安装，插入深度根据设备尺寸确定（通常为管道直径的1/3-1/2）。

2. 结构形式：

    - 恶劣环境（多粉尘、潮湿、腐蚀）选择铠装式传感器（金属保护管，耐腐蚀、抗振）。

    - 普通环境、需要更换传感器的场景选择装配式传感器（可拆卸，维护方便）。

    - 水下或长期潮湿环境选择防护等级IP68的产品。

 （五）考虑环境与安全要求

1. 防爆需求：易燃易爆环境（如石油化工装置区、煤矿井下）选择具备相应防爆认证的产品（隔爆型Ex d IIC T6、本质安全型Ex ia IIC T6），确保防爆等级与现场危险气体类型匹配（如IIC级适用于氢气、乙炔等高危气体）。

2. 腐蚀环境：被测介质为强酸、强碱、盐雾等腐蚀性物质时，选择传感器保护管材质为哈氏合金、钛合金、聚四氟乙烯的产品（如哈氏合金C-276适用于强腐蚀介质）。

3. 高温环境：现场环境温度>85℃时，选择高温型变送器（工作温度-55℃~125℃），并采用高温电缆接线。

4. 电磁干扰环境：工业现场有变频器、电机等强电磁干扰源时，选择带屏蔽层的电缆，并确保变送器接地良好（接地电阻≤4Ω），或选择抗干扰能力更强的数字信号型产品。

 （六）兼容性与扩展性

1. 确保变送器的输出信号与控制系统（DCS、PLC）的输入接口兼容（如4-20mA信号对应PLC的模拟量输入模块，Modbus信号对应RS485接口模块）。

2. 未来有扩展需求（如增加远程监测、数据上传功能）的场景，优先选择支持HART、Modbus等数字协议的智能型产品，便于后期升级。

 五、安装与调试要点

 （一）安装前准备

1. 核对产品参数：确认变送器的量程、传感器类型、输出信号、供电电压、安装接口等参数与设计要求一致。

2. 检查产品状态：外观无损坏、接线端子无松动、防护等级符合现场环境要求；防爆型产品需检查防爆证书、密封件是否完好。

3. 准备安装工具与材料：根据安装方式准备扳手、法兰垫片、密封胶带、接线电缆（建议选用屏蔽电缆，截面积≥1.5mm²）等。

4. 现场条件确认：安装位置无强烈振动、高温辐射、电磁干扰；插入式安装时，确保管道内介质流速均匀，无气泡、结晶或沉淀物（避免影响测量精度）。

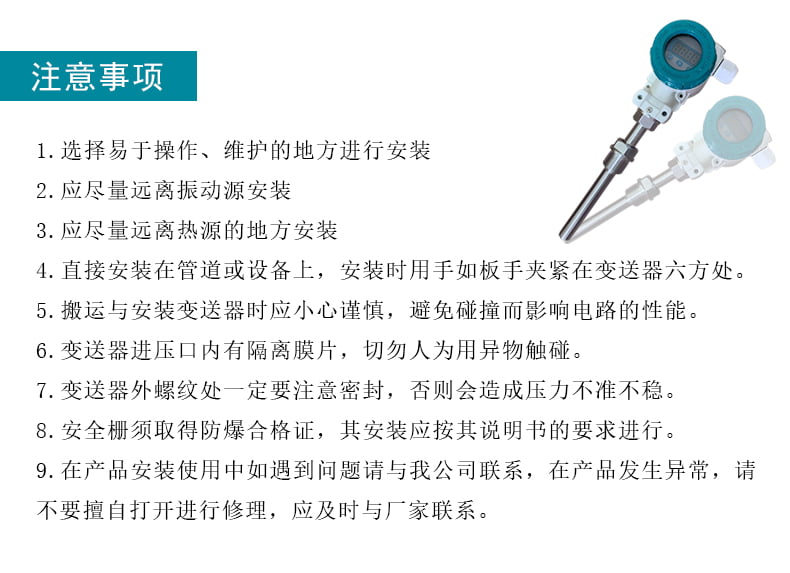

 （二）安装规范

1. 安装位置选择：

    - 优先选择管道的直管段安装，距离弯头、阀门、泵等设备≥5倍管道直径（确保介质流速稳定）。

    - 测量管道温度时，传感器探头应插入管道中心（或介质流速最高处），插入深度≥管道直径的1/3（对于小口径管道，可采用斜插式安装或扩大管安装）。

    - 测量容器温度时，传感器探头应插入容器内部≥200mm（避免受容器壁温度影响），远离容器进出口、搅拌器等位置。

    - 避免在阳光直射、雨水淋溅的位置安装（无防护的产品），或选择带遮阳、防雨罩的安装方式。

2. 接线规范：

    - 两线制变送器：电源线与信号线共用两根导线，正极接供电电源正极，负极接控制系统模拟量输入模块的正极，控制系统模拟量输入模块的负极接供电电源负极（形成回路）；接线时确保极性正确，避免接反烧毁模块。

    - 三线制热电阻变送器：电源正极接变送器“+V”端子，电源负极接“-V”端子，信号线接“OUT”端子；控制系统模拟量输入模块需对应接入，确保恒流源供电正常。

    - 四线制热电阻变送器：两根电源线接“+V”“-V”端子，两根信号线接“+S”“-S”端子（消除引线电阻影响），接线时避免信号线与电源线并行敷设（防止干扰）。

    - 屏蔽电缆安装：屏蔽层一端接地（接地电阻≤4Ω），另一端悬空，避免两端接地形成环路干扰。

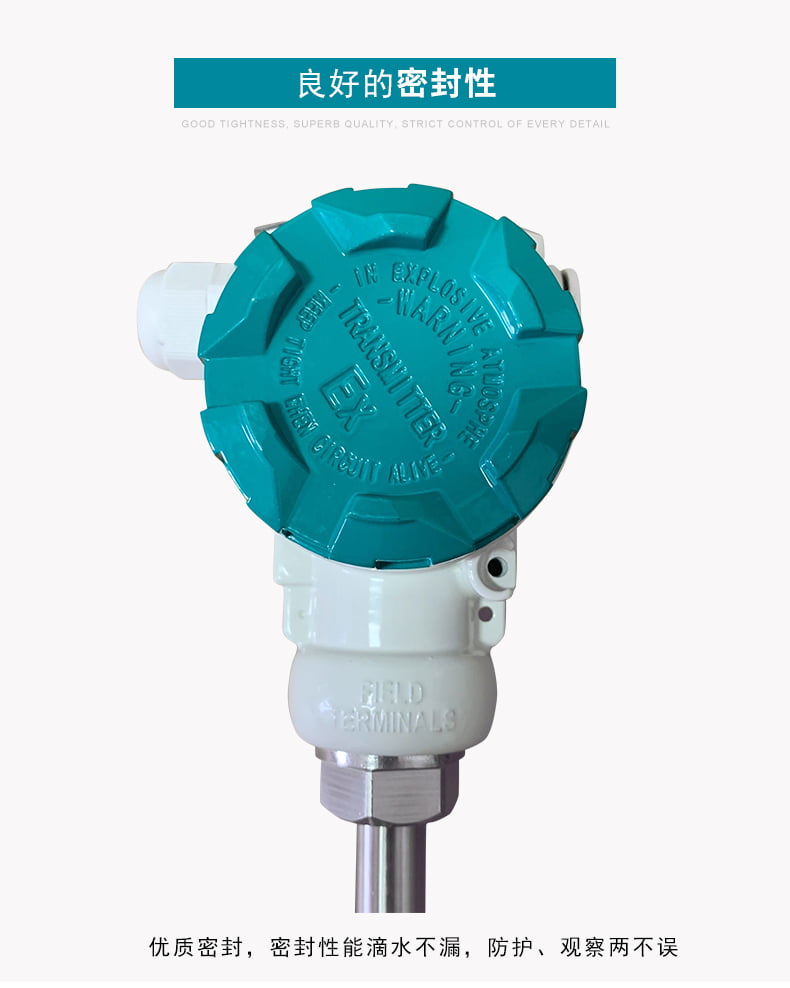

3. 密封与固定：

    - 螺纹安装时，在螺纹处缠绕密封胶带（PTFE材质）或涂抹密封膏，确保密封良好（防止介质泄漏），拧紧力矩适中（避免损坏螺纹或传感器）。

    - 法兰安装时，选择与管道压力、温度匹配的法兰垫片（如高温场景选择石墨垫片，腐蚀场景选择四氟垫片），螺栓均匀拧紧，确保法兰面贴合严密。

    - 防爆型产品安装时，确保接线盒密封件完好，电缆引入装置压紧（防止易燃易爆气体进入），禁止在危险环境中拆卸变送器。

 （三）调试步骤

1. 通电前检查：再次核对接线是否正确、极性是否无误、电缆连接是否牢固；检查供电电源电压是否在变送器的工作电压范围内（如两线制24VDC±10%）。

2. 通电测试：

    - 接通电源后，观察变送器的工作状态（智能型产品LCD显示是否正常，无故障代码）。

    - 测量输出信号：用万用表测量变送器的输出电流（或电压），在常温下（无被测介质时），输出信号应接近量程下限（如4mA）。

3. 校准调试：

    - 零点校准：将传感器置于已知温度的恒温环境（如冰水混合物，0℃），待温度稳定后，通过HART手操器或变送器的校准按键调整零点，使输出信号对应量程下限（如0℃对应4mA）。

    - 满量程校准：将传感器置于量程上限的恒温环境（如Pt100量程0-500℃，则置于500℃恒温炉），待温度稳定后，调整满量程，使输出信号对应量程上限（如500℃对应20mA）。

    - 线性校准：在量程范围内选取2-3个中间点（如250℃），测量输出信号是否与温度呈线性关系，若存在偏差，通过线性化功能调整。

4. 故障排查：

    - 无输出信号：检查供电电源是否正常、接线是否松动或接反、传感器是否断线（热电阻可测量电阻值，热电偶可测量热电势）。

    - 输出信号不稳定：检查安装位置是否有振动、介质是否有湍流或气泡、接线是否接触不良、电磁干扰是否严重（可尝试加强屏蔽或接地）。

    - 测量精度偏差大：检查传感器是否损坏、插入深度是否足够、冷端补偿是否正常（热电偶型）、引线电阻是否过大（热电阻型，可更换更粗的电缆或采用四线制接线）。

 六、维护与故障诊断

 （一）日常维护

1. 定期检查：每周检查一次变送器的安装状态（无松动、泄漏）、接线端子（无氧化、松动）、LCD显示（无故障代码）；每月检查一次供电电压、输出信号是否稳定。

2. 清洁保养：定期清理变送器外壳的灰尘、油污（用干布擦拭，避免用水冲洗或使用腐蚀性清洁剂）；对于测量腐蚀性介质的传感器，每3-6个月检查一次保护管的腐蚀情况，若腐蚀严重及时更换。

3. 校准周期：根据使用环境和精度要求，每1年进行一次全面校准（可采用现场校准或送第三方检测机构校准）；对于高要求场景（如医药、电子制造），校准周期可缩短至6个月。

4. 冬季防护：在低温环境（≤-20℃）使用时，需注意防止电缆结冰（可采用伴热带保温），避免结冰导致电缆断裂或传感器损坏。

 （二）常见故障诊断与处理

| 故障现象 | 可能原因 | 处理方法 |

|----------|----------|----------|

| 无输出信号 | 1. 供电电源故障（电压过低、断电）；2. 接线松动、接反或断线；3. 传感器断线（热电阻开路、热电偶断线）；4. 变送器内部电路损坏 | 1. 检查供电电源，确保电压在工作范围内；2. 重新接线，紧固端子，检查电缆是否断线；3. 测量传感器电阻（热电阻）或热电势（热电偶），损坏则更换传感器；4. 更换变送器 |

| 输出信号恒为4mA | 1. 传感器短路（热电阻短路、热电偶短路）；2. 量程设置错误（实际温度低于量程下限）；3. 变送器零点漂移；4. 冷端补偿故障（热电偶型） | 1. 检查传感器是否短路，修复或更换传感器；2. 重新设置量程，确保覆盖实际测量温度；3. 进行零点校准；4. 检查冷端补偿电路，更换损坏的补偿元件 |

| 输出信号恒为20mA | 1. 传感器过载（实际温度高于量程上限）；2. 变送器满量程漂移；3. 接线错误（如两线制变送器正负极接反）；4. 控制系统输入模块故障 | 1. 确认实际温度，更换合适量程的变送器；2. 进行满量程校准；3. 纠正接线极性；4. 检查控制系统输入模块，修复或更换 |

| 输出信号波动大 | 1. 被测介质流速不稳定、有气泡或结晶；2. 安装位置有强烈振动；3. 电磁干扰严重（电缆未屏蔽、接地不良）；4. 传感器探头污染或结垢 | 1. 调整安装位置，远离湍流、气泡区域；2. 加装减振装置（如减振支架）；3. 更换屏蔽电缆，确保接地良好；4. 清洁传感器探头（用砂纸或化学清洗剂，避免损坏探头） |

| 测量精度偏差大 | 1. 传感器精度等级不够；2. 接线方式错误（如热电阻两线制代替三线制）；3. 环境温度影响（无保温措施）；4. 变送器未校准或校准过期；5. 传感器插入深度不足 | 1. 更换高精度传感器；2. 纠正接线方式（热电阻采用三线制/四线制）；3. 对传感器进行保温处理；4. 重新校准变送器；5. 调整传感器插入深度，确保符合要求 |

| 智能型产品无法通信 | 1. 通信协议不匹配（如HART协议未启用）；2. 通信线缆断线或接触不良；3. HART手操器或通信模块故障；4. 变送器地址设置错误 | 1. 确认通信协议，启用对应的协议（如通过HART手操器启用HART协议）；2. 检查通信线缆，重新接线；3. 更换HART手操器或通信模块；4. 重新设置变送器地址，确保与控制系统一致 |

 七、应用场景与典型案例

 （一）主要应用场景

一体化温度变送器凭借其高可靠性、宽测量范围和便捷的安装方式，广泛应用于各个工业领域，典型应用场景包括：

1. 石油化工行业：

    - 原油开采：油井井口温度、原油输送管道温度测量。

    - 炼油工艺：蒸馏塔、反应器、换热器的温度监测与控制。

    - 化工生产：化学反应釜、聚合釜的温度控制（确保反应速率和产品质量）。

2. 电力行业：

    - 火电：锅炉炉膛温度、过热蒸汽温度、汽轮机润滑油温度、发电机定子温度测量。

    - 水电：水轮机轴承温度、冷却水温度监测。

    - 核电：反应堆冷却剂温度、蒸汽发生器温度监测（需选用耐高温、抗辐射的特种变送器）。

3. 冶金行业：

    - 钢铁生产：高炉炉顶温度、转炉炉口温度、钢水浇铸温度测量（选用耐高温热电偶型变送器）。

    - 有色金属：熔炉温度、轧制过程中板材温度监测。

4. 医药行业：

    - 药品生产：发酵罐温度、灭菌锅温度控制（高精度热电阻型变送器，确保药品质量符合GMP标准）。

    - 药品储存：冷库、冷藏车的温度监测（低温型变送器，测量范围-50~20℃）。

5. 食品加工行业：

    - 烘焙、杀菌：烤箱温度、杀菌釜温度控制（高精度、卫生级变送器，传感器材质为316L不锈钢）。

    - 冷链物流：冷藏库、运输车辆的温度监测（带数字通信功能，可实时上传数据）。

6. 水处理行业：

    - 污水处理：曝气池温度、消毒池温度监测。

    - 供水系统：自来水管道温度、热水锅炉温度控制。

7. 航空航天行业：

    - 发动机温度：飞机发动机排气温度、润滑油温度监测（高温型、抗振变送器）。

    - 航天器：航天器表面温度、推进系统温度测量（特种材质，适应极端环境）。

 （二）典型应用案例

1. 案例一：某炼油厂蒸馏塔温度监测

    - 应用需求：蒸馏塔塔顶温度需控制在120-150℃，测量精度±0.2%FS，现场为易燃易爆环境（Ex d IIC T3），安装在塔顶管道（DN50，压力2.5MPa）。

    - 选型方案：K型热电偶一体化温度变送器，量程0-200℃，精度±0.2%FS，输出4-20mA+HART信号，两线制24VDC供电，法兰安装（DN50，PN4.0MPa），隔爆型Ex d IIC T6，防护等级IP67。

    - 应用效果：变送器稳定运行3年，测量精度满足工艺要求，通过HART协议实现远程校准和故障诊断，减少了现场维护工作量；隔爆设计确保了易燃易爆环境的安全运行。

2. 案例二：某医药厂发酵罐温度控制

    - 应用需求：发酵罐内温度需控制在30-37℃，测量精度±0.1%FS，现场为清洁环境，传感器需耐腐蚀性介质（发酵液含有机酸），安装在发酵罐侧面（插入深度300mm）。

    - 选型方案：Pt100热电阻一体化温度变送器，量程0-50℃，精度±0.1%FS，输出4-20mA信号，三线制24VDC供电，螺纹安装（M27×2），传感器保护管材质为哈氏合金C-276，防护等级IP65，带LCD显示。

    - 应用效果：测量精度高，温度控制误差≤±0.2℃，确保了发酵过程的稳定性和药品质量；哈氏合金保护管有效抵抗了发酵液的腐蚀，使用寿命超过2年；LCD显示方便现场操作人员实时查看温度。

3. 案例三：某火电厂过热蒸汽温度监测

    - 应用需求：过热蒸汽温度范围400-550℃，测量精度±0.2%FS，现场环境温度高（80℃）、振动大，安装在蒸汽管道（DN100，压力10MPa）。

    - 选型方案：S型热电偶一体化温度变送器，量程0-600℃，精度±0.2%FS，输出4-20mA信号，两线制24VDC供电，法兰安装（DN100，PN16MPa），高温型（工作温度-40~125℃），抗振等级≥10g，防护等级IP67。

    - 应用效果：变送器适应高温、高振动的现场环境，测量数据稳定，为锅炉控制系统提供了准确的温度信号，确保了过热蒸汽温度控制在设定范围内，提高了发电效率和设备安全性。

 八、发展趋势

随着工业自动化、智能化和物联网技术的快速发展，一体化温度变送器正朝着以下方向发展：

1. 高精度与高可靠性：采用更先进的传感器材料（如纳米材料、特种合金）和信号处理芯片，进一步提高测量精度（可达±0.05%FS）和长期稳定性（年漂移≤±0.1%FS）；优化结构设计，提高抗振、抗腐蚀、耐高温能力，适应更恶劣的工业环境。

2. 智能化与数字化：内置微处理器和多种数字通信协议（如HART 7.0、Profibus-PA、OPC UA），支持远程组态、校准、故障诊断和数据上传；集成温度、压力、湿度等多参数测量功能，实现一站式监测；部分产品支持边缘计算功能，可对测量数据进行预处理（如滤波、报警判断），减轻控制系统负担。

3. 无线化与物联网化：发展无线一体化温度变送器（基于LoRa、NB-IoT、5G等无线通信技术），无需布线，适用于偏远地区、移动设备或难以布线的场景（如大型储罐、户外管道）；支持与工业物联网平台（IIoT）对接，实现温度数据的远程监测、分析和预测性维护（如通过数据分析提前判断传感器故障）。

4. 小型化与集成化：采用微型传感器和模块化设计，减小变送器体积（如直径≤10mm的微型变送器），适用于狭小空间安装（如精密设备、微型管道）；将变送器与执行器（如电磁阀、调节阀）集成，实现温度测量与控制一体化，简化系统结构。

5. 绿色节能：优化供电电路设计，降低功耗（两线制变送器静态电流≤3.5mA），支持低功耗无线通信（续航时间≥5年）；采用环保材料和工艺，减少对环境的影响。

6. 特殊应用场景适配：针对极端环境（如超低温-250℃、超高温2000℃、强辐射、强腐蚀）开发专用变送器，满足航空航天、核工业、深海探测等特殊领域的温度测量需求。

 九、结语

一体化温度变送器作为工业温度测量的核心仪表，凭借其结构紧凑、安装便捷、精度高、可靠性强等优势，已成为各个工业领域不可或缺的关键设备。其核心价值在于将温度物理量转换为可远距离传输、易于控制的标准信号，为工业生产过程的监测、控制和优化提供了准确的数据支撑。

在实际应用中，用户需根据被测对象特性、现场环境条件和控制系统需求，科学选型、规范安装与调试，并加强日常维护，以确保变送器的测量精度和使用寿命。随着工业4.0和智能制造的推进，一体化温度变送器将不断融入智能化、数字化、无线化技术，为工业自动化水平的提升和智能工厂的建设提供更强大的技术支持。
