汽油流量计详细技术介绍

 一、概述

汽油流量计是工业自动化测量领域中针对汽油介质特性设计的专用流量计量仪表，主要用于汽油生产、储存、运输、加注等环节的流量监测与计量结算。汽油作为典型的轻质石油产品，具有低粘度（20℃时运动粘度通常为0.5~1.5mm²/s）、易挥发（饱和蒸气压较高）、易燃易爆（闪点约-45℃~-10℃）、含微量杂质（如胶质、硫化物）等特性，因此汽油流量计需满足耐腐蚀性、防爆安全性、高精度计量、低压力损失及适应宽流量范围的核心要求。

在石油化工、交通运输、能源贸易等行业中，汽油流量计是关键计量设备：加油站的加油机流量计直接关系贸易公平；油库收发油环节需依赖高精度流量计实现库存管理与结算；炼油厂汽油生产工序中，流量计用于工艺参数调控与产量统计。其计量准确性、运行稳定性及安全性直接影响企业经济效益、贸易纠纷风险及生产安全。

 二、核心工作原理与分类

根据测量原理，汽油流量计主要分为容积式、速度式、质量式三大类，各类仪表在工作机制、适用场景上存在显著差异，具体如下：

 （一）容积式汽油流量计

容积式流量计通过测量汽油在仪表内部占据的固定容积单元数量来计算流量，核心逻辑是“体积计数”，适用于高准确度计量场景。

 1. 椭圆齿轮流量计

- 工作原理：仪表内部有一对相互啮合的椭圆齿轮，汽油进入腔体后，在压力差作用下推动齿轮旋转，每旋转一周排出固定体积的汽油（如0.5L/转、1L/转），通过齿轮轴端的传感器（光电、磁电式）记录旋转次数，结合固定排量计算总流量。

- 技术特性：

  - 准确度高，基本误差≤±0.1%~±0.5%，重复性好（≤0.05%）；

  - 粘度适应性强，可测量0.3~1000mm²/s的介质，尤其适合低粘度汽油；

  - 压力损失较小（通常为0.02~0.1MPa），不受下游流态影响；

  - 结构复杂，齿轮与壳体间存在机械磨损，需定期维护。

- 适用场景：油库收发油、汽油贸易结算、炼油厂成品油计量等对准确度要求高的场景。

 2. 腰轮流量计（罗茨流量计）

- 工作原理：采用两个相互啮合的腰轮（罗茨轮），通过介质压力差驱动旋转，腰轮与壳体形成的密闭腔室容积固定，每旋转一周排出4倍腔室容积的介质，通过脉冲信号转换实现流量计量。

- 技术特性：

  - 准确度高（±0.1%~±0.2%），计量稳定性优于椭圆齿轮流量计；

  - 无易损运动部件，使用寿命长（正常维护下可达10年以上）；

  - 流量范围宽（量程比通常为1:10~1:20），可适应小流量到中大容量计量；

  - 对介质清洁度要求较高，需配套100μm以上精度的过滤器。

- 适用场景：大型油库、石化企业汽油输送管道计量、长距离输油管线分输计量等。

 3. 刮板流量计

- 工作原理：转子上安装可径向滑动的刮板，在介质压力和离心力作用下，刮板沿定子内曲线滑动，形成可变容积的密闭腔室，介质推动转子旋转，通过腔室容积与旋转次数计算流量。

- 技术特性：

  - 准确度高（±0.1%~±0.3%），可测量含微量杂质的汽油；

  - 压力损失小（≤0.03MPa），适合大流量计量（最大可达1000m³/h）；

  - 对介质粘度变化不敏感，计量稳定性好；

  - 结构复杂，制造成本高，维护难度较大。

- 适用场景：炼油厂汽油出厂计量、大型加油站集中供油系统、海上油轮卸油计量等。

 （二）速度式汽油流量计

速度式流量计通过测量汽油流动速度间接计算流量，核心逻辑是“速度-体积转换”，具有结构简单、成本低、适用范围广的特点。

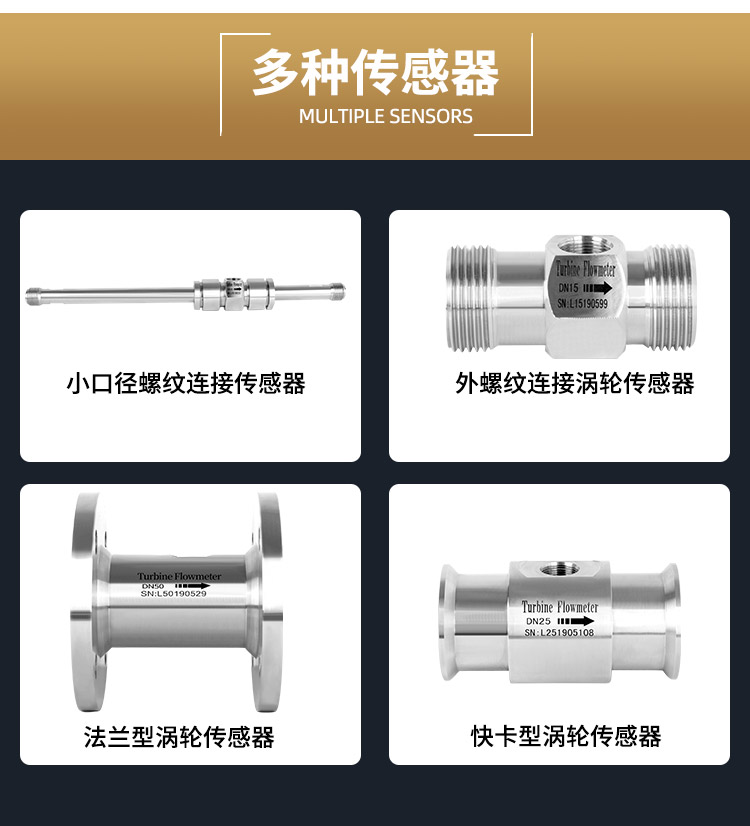

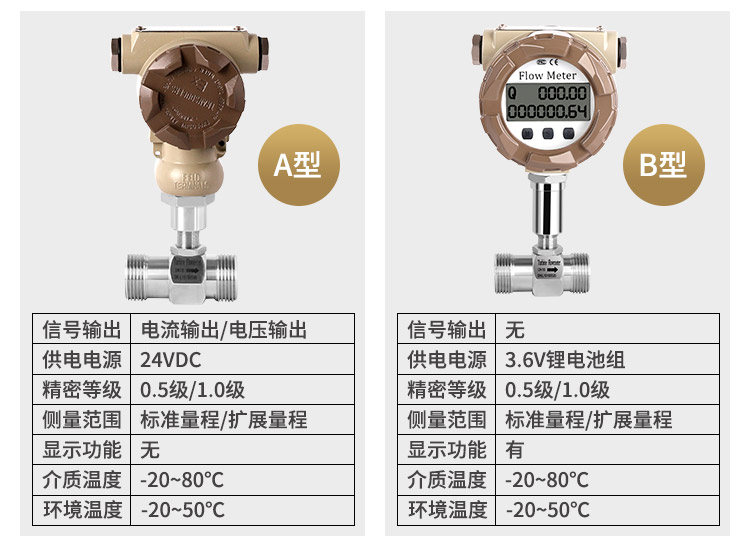

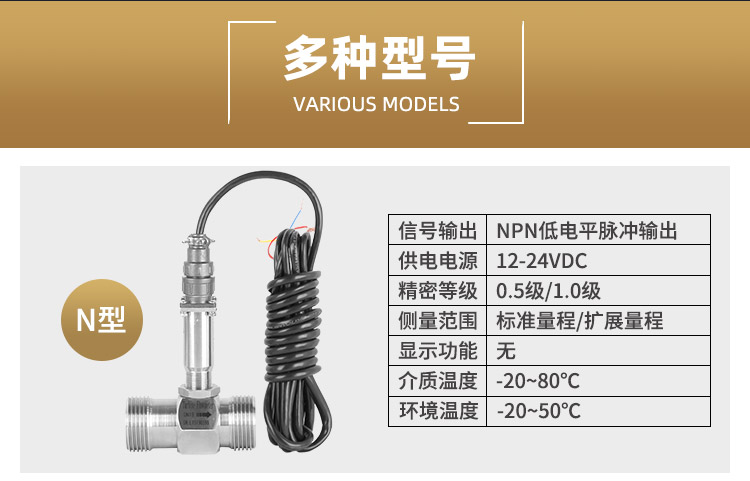

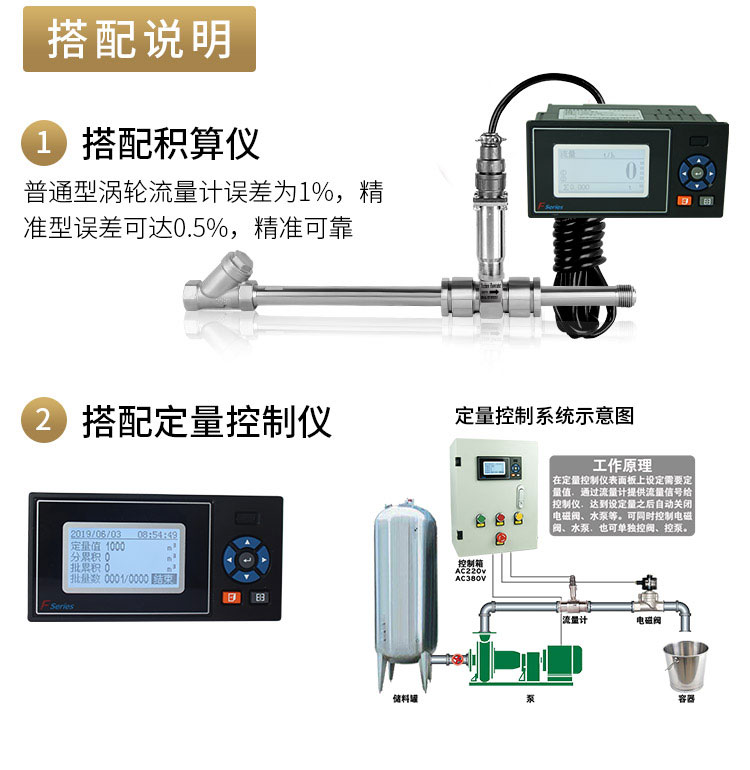

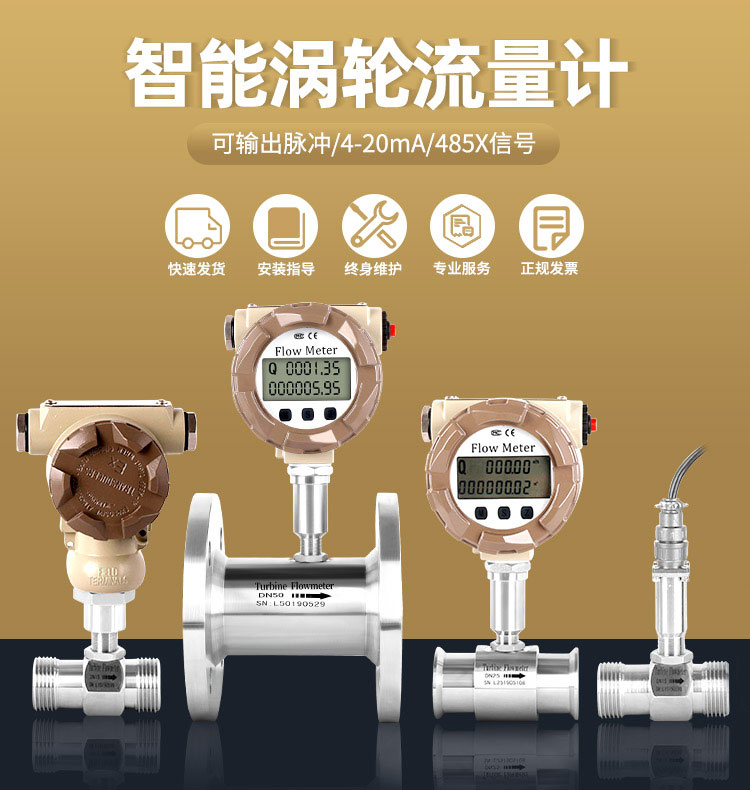

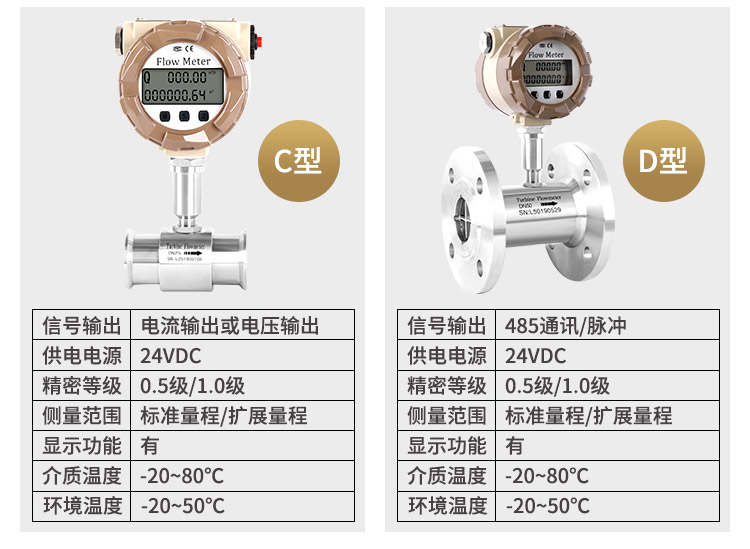

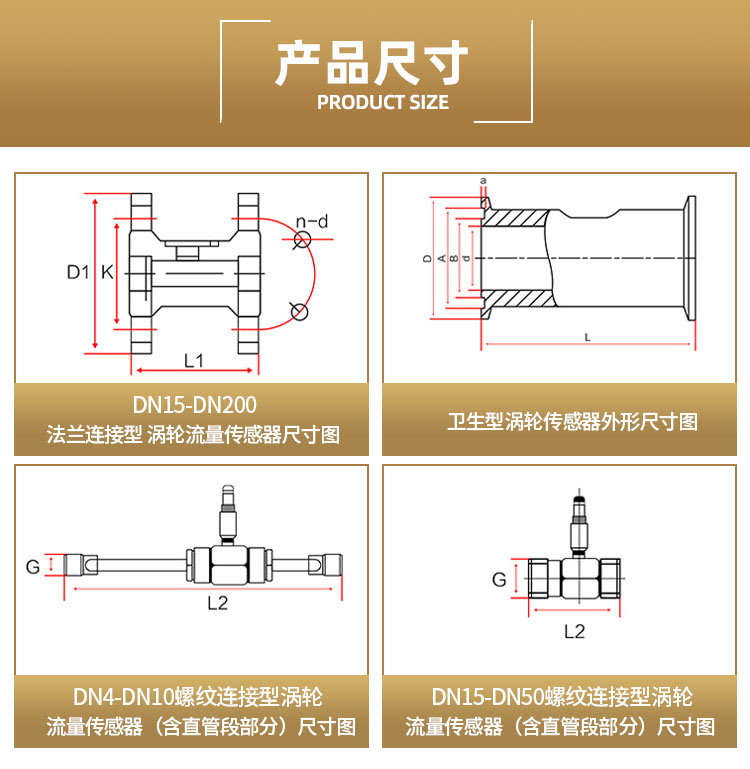

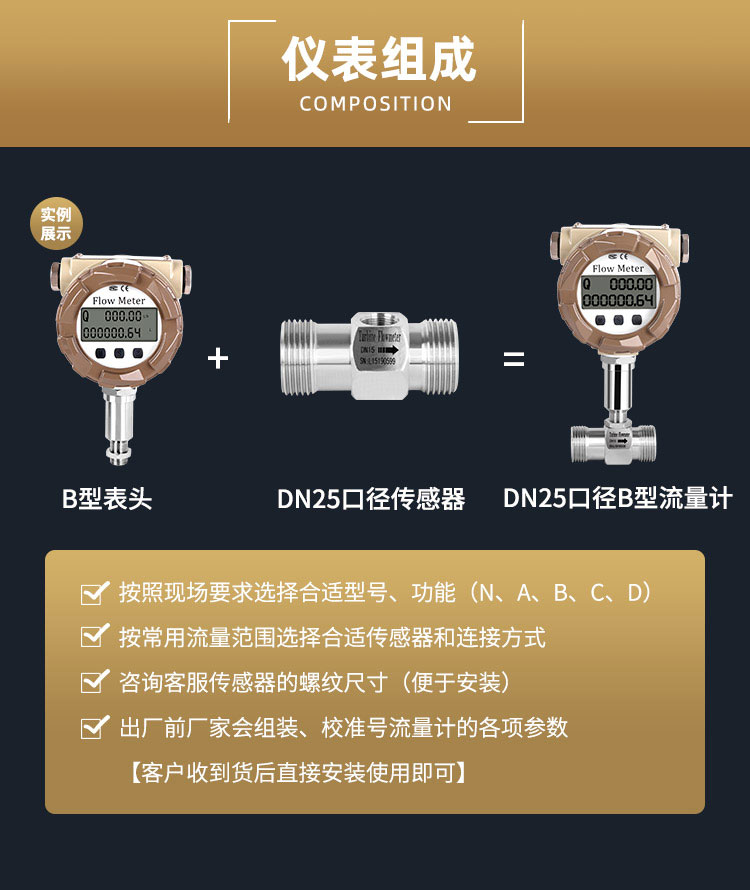

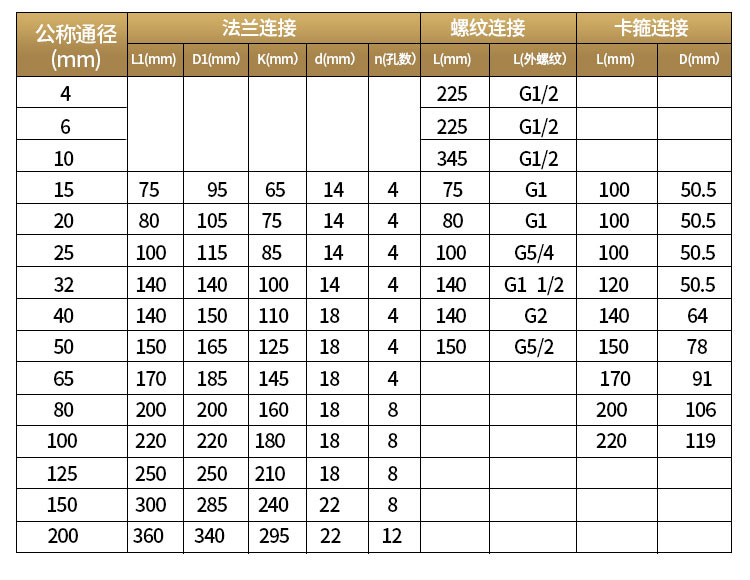

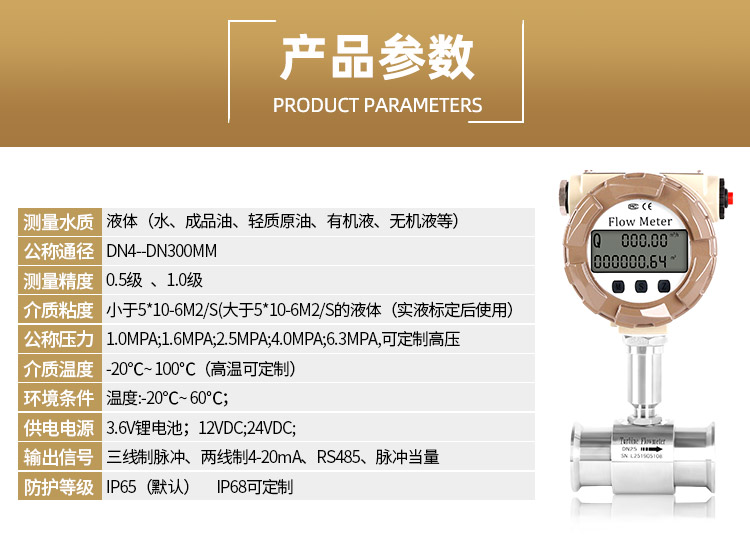

 1. 涡轮流量计

- 工作原理：汽油流过传感器时，推动涡轮叶片旋转，涡轮转速与介质流速成正比（在一定流速范围内），叶片旋转切割电磁感应线圈产生脉冲信号，通过脉冲频率与流速的线性关系计算流量（Q=K×f，其中K为仪表系数，f为脉冲频率）。

- 技术特性：

  - 准确度高（±0.2%~±1.0%），响应速度快（≤10ms），适合动态流量测量；

  - 压力损失小（≤0.05MPa），流通能力强，体积小巧；

  - 对介质清洁度要求高（需配套50~100μm过滤器），涡轮叶片易受杂质磨损；

  - 受粘度影响较大，低流速下线性度下降，量程比通常为1:5~1:10。

- 适用场景：加油站加油机、汽车油箱加注、实验室汽油流量校准、炼油厂工艺管道流量监测等。

 2. 涡街流量计

- 工作原理：基于卡门涡街原理，汽油流过管道内的旋涡发生体（柱状、三角柱形）时，在发生体下游产生交替排列的旋涡，旋涡频率与介质流速成正比（f=St×v/d，其中St为斯特劳哈尔数，v为流速，d为发生体特征尺寸），通过传感器检测旋涡频率计算流量。

- 技术特性：

  - 结构简单，无运动部件，维护成本低，使用寿命长；

  - 准确度中等（±0.5%~±2.0%），量程比宽（1:10~1:30）；

  - 压力损失小，适应高温高压环境（工作压力可达10MPa，温度可达200℃）；

  - 对流速分布敏感，需保证前后直管段（前10D~20D，后5D~10D，D为管道直径），低流速下测量精度下降。

- 适用场景：炼油厂汽油工艺管线流量监测、油库输送管道流量控制、加油站卸油环节流量计量等。

 3. 电磁流量计

- 工作原理：基于电磁感应定律（法拉第定律），汽油作为导电介质（虽导电率较低，但可满足测量要求）流过磁场时，产生感应电动势（E=K×B×v×D，其中K为系数，B为磁感应强度，v为流速，D为管道直径），通过电极检测电动势计算流量。

- 技术特性：

  - 无节流部件，压力损失极小（可忽略），无磨损，维护简单；

  - 量程比宽（1:50~1:100），可测量反向流量，适应高粘度介质；

  - 准确度中等（±0.5%~±1.5%），受介质导电率影响（需≥5μS/cm）；

  - 不适用于含大量气泡的汽油（气泡会导致信号波动），安装时需远离强磁场干扰。

- 适用场景：炼油厂汽油调和工序流量监测、汽油循环管道流量控制、低粘度汽油输送计量等。

 （三）质量式汽油流量计

质量式流量计直接测量汽油的质量流量，避免了温度、压力变化对体积流量的影响，核心适用于高精度贸易结算与工艺控制场景。

 1. 科里奥利质量流量计

- 工作原理：汽油流经U形或Ω形振动管，振动管在驱动线圈作用下做固有频率振动，介质流动产生科里奥利力，导致振动管发生扭转，扭转角度与质量流量成正比，通过传感器检测扭转信号计算质量流量（qm=K×Δφ，其中K为系数，Δφ为扭转角度差）。

- 技术特性：

  - 测量精度极高（±0.1%~±0.3%），直接测量质量流量，不受温度、压力、粘度影响；

  - 可同时测量密度、温度等参数，实现多参数监测；

  - 量程比宽（1:100~1:200），适应从微小流量到大额流量的测量；

  - 结构复杂，制造成本高，对安装环境要求严格（需避免振动干扰），压力损失较大（0.1~0.3MPa）。

- 适用场景：汽油国际贸易结算、炼油厂高精度成品油计量、航空汽油加注计量、实验室标准流量校准等。

 2. 热式质量流量计

- 工作原理：基于热传导原理，通过加热元件对汽油加热，介质流动带走热量，热量损失与质量流量成正比，通过测量加热元件与参考元件的温度差计算质量流量。

- 技术特性：

  - 结构简单，体积小巧，安装方便，无运动部件；

  - 准确度中等（±1.0%~±2.5%），量程比宽（1:50~1:100）；

  - 适用于小流量测量（最小可达0.01kg/h），对介质清洁度要求低；

  - 受介质组分、温度变化影响较大，高温高压环境下性能下降。

- 适用场景：实验室汽油小流量计量、汽车发动机汽油喷射流量监测、小型汽油加注设备流量控制等。

 三、关键技术参数与选型要求

 （一）核心技术参数

 1. 测量精度

- 贸易结算场景：需选择准确度≤±0.5%的仪表（如椭圆齿轮、腰轮、科里奥利质量流量计）；

- 工艺监测场景：准确度±0.5%~±2.0%即可（如涡街、涡轮流量计）；

- 实验室校准场景：需高精度仪表（准确度≤±0.1%，如科里奥利质量流量计）。

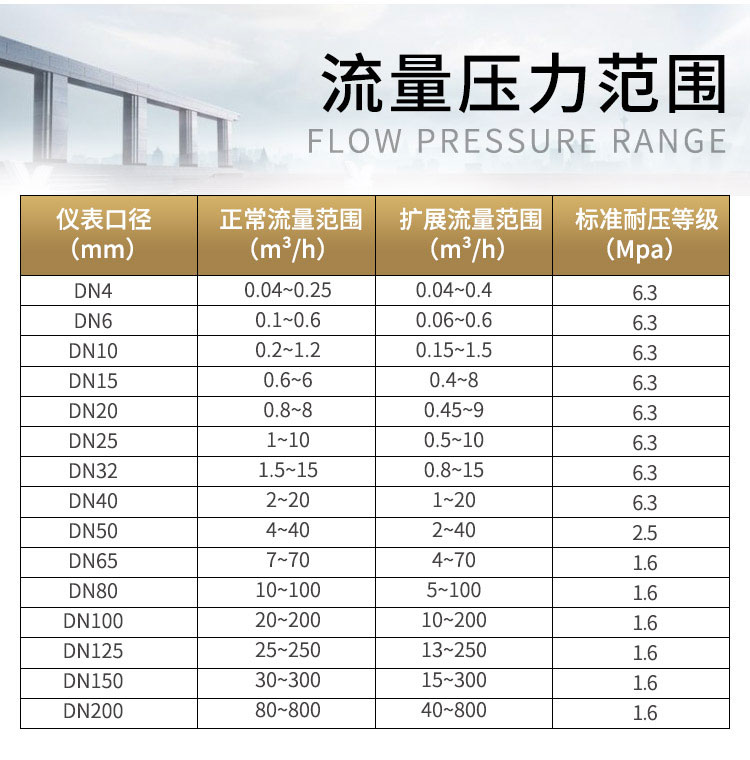

 2. 流量范围

- 量程比（最大流量/最小流量）：容积式通常为1:10~1:20，速度式为1:10~1:30，质量式为1:50~1:200；

- 实际选型需满足正常工作流量为仪表量程的30%~80%，避免低量程下测量精度下降。

 3. 工作压力与温度

- 工作压力：汽油输送管道通常为0.6~4.0MPa，加油站加油机为0.3~1.0MPa，需选择额定压力≥工作压力1.2倍的仪表；

- 工作温度：汽油介质温度通常为-20℃~60℃，仪表需满足温度范围要求，避免高温下密封件失效或低温下介质凝固。

 4. 压力损失

- 低压力损失仪表（如涡街、电磁流量计，压力损失≤0.05MPa）适用于长距离输送或动力有限的系统；

- 高压力损失仪表（如科里奥利质量流量计，压力损失0.1~0.3MPa）需结合系统压力储备选型。

 5. 防爆等级

- 汽油为易燃易爆介质，仪表需满足防爆要求：加油站、油库等0区、1区危险环境需选择Ex ia IIC T4级本质安全型或Ex d IIC T4级隔爆型；

- 防爆标志需包含防爆类型、防爆等级、温度组别，确保符合现场危险区域划分。

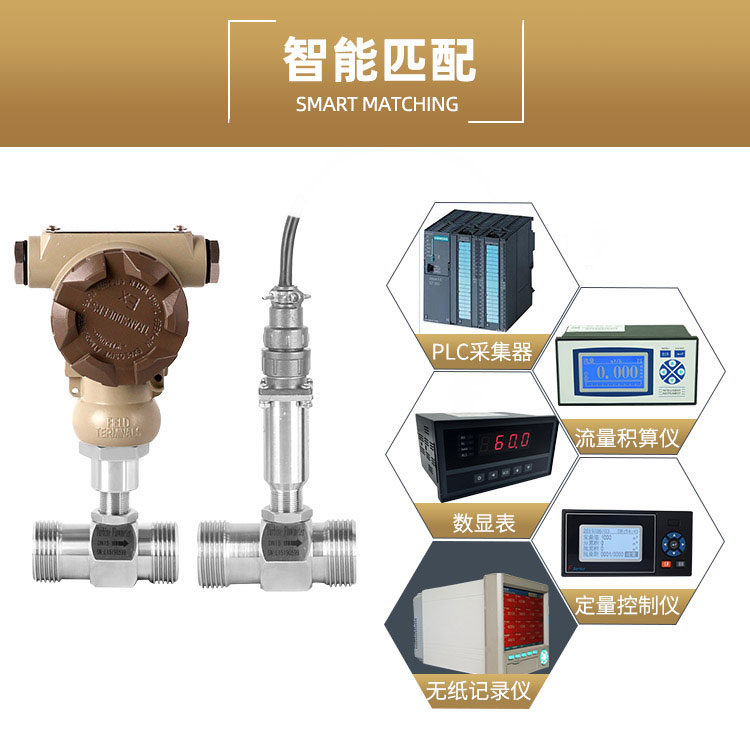

 6. 输出信号与通信接口

- 模拟信号：4~20mA电流信号（用于流量连续监测）；

- 数字信号：脉冲信号（用于累积流量计数）、RS485/MODBUS（用于远程数据传输）、HART协议（用于仪表参数组态与诊断）；

- 贸易结算用仪表需具备脉冲输出功能，且脉冲当量可溯源校准。

 （二）选型核心原则

 1. 基于介质特性选型

- 清洁度：杂质含量高时选择刮板流量计或电磁流量计，避免涡轮、椭圆齿轮流量计叶片磨损；

- 粘度：低粘度汽油（<1mm²/s）可选择涡轮、涡街流量计，中高粘度（>1mm²/s）建议选择容积式或科里奥利质量流量计；

- 含气率：含气泡较多时避免选择电磁、涡街流量计，可选择容积式或带消泡功能的涡轮流量计。

 2. 基于使用场景选型

- 贸易结算：优先选择准确度高、稳定性好、可溯源校准的仪表（腰轮、椭圆齿轮、科里奥利质量流量计），且需通过国家计量器具型式批准（CPA认证）；

- 工艺监测：选择结构简单、维护成本低、响应速度快的仪表（涡街、涡轮、电磁流量计）；

- 移动加注：选择体积小巧、防爆性能好、抗震性强的仪表（涡轮流量计、小型科里奥利质量流量计）。

 3. 基于安装与维护条件选型

- 直管段要求：涡街、电磁流量计需较长直管段，容积式、科里奥利质量流量计对直管段要求较低；

- 安装空间：狭窄空间选择涡轮、电磁流量计（体积小巧），避免科里奥利质量流量计（需预留振动空间）；

- 维护频率：无专人维护的场景选择无运动部件的仪表（涡街、电磁流量计），避免容积式流量计的定期磨损维护。

 四、安装与维护技术要求

 （一）安装规范

 1. 安装位置选择

- 避免安装在剧烈振动、高温热源、强磁场干扰的区域（如泵出口附近、锅炉旁、高压电缆下方）；

- 水平安装时，流量计进出口管道需水平，且流体流向与仪表标识一致；垂直安装时（仅部分仪表支持，如涡轮、电磁流量计），需确保流体自下而上流动，避免气泡积聚；

- 油库、加油站等危险环境，仪表安装需符合GB 3836《爆炸性环境》标准，接线盒、电缆需采用防爆型。

 2. 直管段与配管要求

- 速度式流量计：涡街流量计前需预留15D~20D直管段，后预留5D~10D；涡轮流量计前预留10D~15D，后预留5D；

- 容积式、质量式流量计：前预留3D~5D，后预留2D~3D即可；

- 配管直径需与流量计公称直径一致，避免变径导致流态紊乱；进出口管道需安装截止阀、过滤器（精度50~100μm），过滤器需便于拆卸清洗。

 3. 排气与排污装置

- 流量计上游需安装排气阀，避免介质中的气泡进入仪表影响测量精度（尤其适用于容积式、涡轮流量计）；

- 管道最低点需安装排污阀，定期排放杂质与积水，保护仪表内部部件。

 （二）维护保养要点

 1. 日常维护

- 定期检查仪表运行状态：显示是否正常、有无泄漏、压力损失是否超标（通过进出口压力表对比）；

- 清洁仪表外壳与显示面板，避免灰尘、油污堆积影响操作与散热；

- 检查防爆接线是否松动、密封是否完好，确保防爆性能。

 2. 定期维护

- 过滤器：每3~6个月清洗一次，根据介质清洁度调整周期，避免堵塞导致流量测量失真；

- 容积式流量计：每1~2年检查齿轮、刮板等运动部件的磨损情况，更换老化的密封件与润滑油；

- 涡轮流量计：每6~12个月检查涡轮叶片磨损、轴承润滑情况，必要时更换涡轮组件；

- 校准周期：贸易结算用仪表每年校准一次，工艺监测用仪表每2~3年校准一次，校准需送具备资质的计量机构，确保测量精度符合要求。

 3. 常见故障处理

- 无流量显示：检查电源是否正常、流体是否流动、阀门是否全开、过滤器是否堵塞；

- 测量精度偏差大：检查仪表系数是否准确、直管段是否满足要求、介质温度压力是否超出额定范围、是否存在气泡干扰；

- 信号波动大：检查安装位置是否振动过大、介质含气率是否过高、传感器是否故障，必要时安装消气器或减震装置；

- 泄漏故障：检查法兰密封垫是否老化、螺栓是否松动、仪表壳体是否损坏，及时更换密封件或维修壳体。

 五、行业标准与认证要求

 （一）核心行业标准

- GB/T 9248-2008《容积式流量计 通用技术条件》：规定容积式汽油流量计的技术要求、试验方法、检验规则；

- GB/T 18854-2002《用标准孔板流量计测量天然气流量》：适用于速度式流量计的校准与应用；

- JJG 667-2010《涡轮流量计检定规程》：明确涡轮汽油流量计的检定项目、方法与精度要求；

- JJG 1038-2008《科里奥利质量流量计检定规程》：规范科里奥利质量流量计的校准流程；

- GB 3836.1-2021《爆炸性环境 第1部分：设备通用要求》：汽油流量计防爆设计与检验的核心标准。

 （二）强制认证要求

- 计量器具型式批准（CPA认证）：贸易结算用汽油流量计必须通过CPA认证，确保符合国家计量标准；

- 防爆认证（Ex认证）：用于危险环境的仪表需通过国家防爆电气产品质量监督检验中心的认证，取得防爆合格证书；

- 工业产品生产许可证：流量计生产企业需具备相应的生产许可证，确保产品质量一致性。

 六、发展趋势与技术创新

 （一）智能化升级

- 物联网（IoT）集成：流量计内置无线通信模块（4G、LoRa、NB-IoT），实现远程数据采集、实时监控与故障预警，适用于油库、加油站的集中管理系统；

- 智能诊断功能：通过内置传感器监测仪表运行状态（如磨损程度、泄漏风险），自动生成维护提醒，降低运维成本；

- 多参数融合测量：集成流量、温度、压力、密度等多参数测量功能，实现体积流量与质量流量的实时转换，满足复杂工艺需求。

 （二）高精度与高可靠性优化

- 材料创新：采用碳化钨、陶瓷等耐磨耐腐蚀材料制造运动部件，延长容积式、涡轮流量计的使用寿命；

- 传感器技术升级：采用激光焊接、精密加工工艺提升传感器精度，降低环境干扰对测量结果的影响；

- 抗干扰设计：优化电磁屏蔽结构，提升仪表在强磁场、高温高压环境下的稳定性。

 （三）绿色节能与小型化

- 低功耗设计：采用锂电池供电结合太阳能辅助供电，适用于偏远地区或无外接电源的场景；

- 小型化与轻量化：优化仪表结构设计，减少体积与重量，降低安装空间要求，尤其适用于移动加注设备；

- 低压力损失优化：通过流体力学仿真设计流道，进一步降低流量计的压力损失，节约输送能耗。

 （四）数字化计量与溯源

- 区块链技术应用：贸易结算场景中，通过区块链记录流量数据，实现计量数据的不可篡改与可追溯，减少贸易纠纷；

- 在线校准技术：开发基于标准物质的在线校准系统，无需拆卸仪表即可完成校准，提高运维效率；

- 数字孪生技术：构建流量计数字孪生模型，模拟仪表运行状态，预测故障风险，优化维护策略。

 七、应用案例分析

 （一）加油站加油机用涡轮流量计

- 应用场景：汽油加注贸易结算，要求高精度、防爆、响应速度快；

- 选型参数：准确度±0.3%，量程范围10~100L/min，工作压力0.6MPa，防爆等级Ex ia IIC T4，输出脉冲信号与RS485通信；

- 安装与维护：水平安装在加油机内部，进出口配套100μm过滤器，每6个月清洗过滤器，每年校准一次；

- 应用效果：满足加油站贸易结算的精度要求，响应速度快（≤10ms），适应频繁启停的加注场景，防爆性能确保安全运行。

 （二）油库收发油用腰轮流量计

- 应用场景：油库汽油收发油计量，要求高准确度、稳定性好、适应大流量；

- 选型参数：准确度±0.2%，量程范围5~50m³/h，工作压力1.6MPa，防爆等级Ex d IIC T4，带温度压力补偿功能；

- 安装与维护：安装在收发油管道上，前预留5D直管段，配套50μm过滤器，每1年检查齿轮磨损情况，每2年校准一次；

- 应用效果：计量精度高，重复性好，可有效避免收发油环节的计量误差，温度压力补偿功能确保不同工况下的计量准确性。

 （三）炼油厂工艺管道用涡街流量计

- 应用场景：炼油厂汽油调和工序流量监测，要求结构简单、维护成本低、适应宽流量范围；

- 选型参数：准确度±1.0%，量程范围1~30m³/h，工作压力4.0MPa，工作温度-20℃~120℃，输出4~20mA电流信号；

- 安装与维护：安装在调和管道上，前预留15D直管段，后预留5D，无需定期维护运动部件，每3年校准一次；

- 应用效果：适应炼油厂高温高压的工艺环境，压力损失小，运行稳定，满足工艺参数调控的流量监测需求，维护成本低。

 八、总结

汽油流量计作为汽油生产、贸易、使用环节的关键计量设备，其选型、安装、维护直接影响计量准确性、运行安全性与企业经济效益。不同类型的流量计各有技术优势与适用场景：容积式流量计精度高，适合贸易结算；速度式流量计结构简单、成本低，适合工艺监测；质量式流量计可直接测量质量流量，适用于高精度计量场景。

在实际应用中，需结合介质特性、使用场景、安装条件、精度要求等因素综合选型，并严格遵循安装规范与维护周期，确保仪表长期稳定运行。随着智能化、数字化技术的发展，汽油流量计正朝着高精度、高可靠性、智能化、小型化的方向演进，未来将在工业自动化、智慧能源管理等领域发挥更重要的作用。

对于从事汽油计量相关工作的技术人员、企业采购与运维人员，掌握汽油流量计的工作原理、选型方法、维护技术及行业标准，是确保计量准确、降低运营成本、保障生产安全的核心前提。
