甲醇流量计详细技术介绍

 一、概述

甲醇（CH₃OH）作为一种重要的有机化工原料、清洁能源载体及燃料添加剂，广泛应用于化工合成、医药制造、能源化工、汽车燃料等工业领域。在甲醇的生产、储存、运输及工艺过程中，流量测量是保障生产安全、优化工艺控制、实现能源计量的核心环节。甲醇流量计作为专门针对甲醇介质特性设计的流量测量仪表，需满足甲醇低粘度、易挥发、有毒性、部分工况下易燃易爆（爆炸极限6.7%~36%VOL）及对部分材料有腐蚀性的特殊要求，同时需具备高精度、高稳定性、安全可靠的测量性能。

本详细介绍将从甲醇流量计的工作原理、分类选型、技术参数、安装维护、应用场景及行业标准等方面进行全面阐述，为工业现场的仪表选型、系统集成及运维管理提供专业技术支撑。

 二、甲醇介质特性及对流量计的特殊要求

 （一）甲醇核心介质特性

1. 物理特性：常温常压下为无色透明液体，沸点64.7℃，冰点-97.8℃，20℃时密度约791kg/m³，粘度0.59mPa·s（远低于水的1mPa·s），表面张力22.6mN/m，蒸气压12.8kPa（20℃）。

2. 化学特性：具有弱腐蚀性（对部分金属如铝、锌等有腐蚀作用），易溶于水及多数有机溶剂，有毒性（吸入或皮肤接触可能导致中毒），可燃（闪点11℃，属于甲类易燃液体），在高温、高压或与空气混合达到爆炸极限时存在安全风险。

3. 流动特性：低粘度特性导致流体流动性强，易产生湍流；蒸气压较高，在节流或负压工况下易发生闪蒸、空化现象，影响测量准确性。

 （二）甲醇流量计的特殊要求

1. 材料兼容性：与甲醇接触的部件需选用耐甲醇腐蚀、不吸附甲醇的材料，优先选择316L不锈钢、哈氏合金、PTFE（聚四氟乙烯）等，避免使用铝、锌等易被甲醇腐蚀的金属材料。

2. 安全防爆性能：由于甲醇易燃易爆特性，在爆炸危险环境（如化工车间、储罐区）使用的流量计需具备防爆认证（如Ex d IIB T4、Ex ia IIB T4等），防止仪表运行过程中产生的电火花引发安全事故。

3. 抗闪蒸/空化能力：针对甲醇易闪蒸的特性，流量计需优化结构设计（如选用大流通面积、低压力损失的结构），或配备防闪蒸装置，避免因闪蒸导致测量精度下降或仪表损坏。

4. 低粘度适应性：甲醇低粘度特性可能导致部分依赖粘度的流量计（如椭圆齿轮流量计）测量误差增大，需选择对粘度不敏感或可通过参数修正粘度影响的仪表类型。

5. 密封性要求：由于甲醇易挥发且有毒，流量计的密封结构需可靠，防止甲醇泄漏造成安全隐患及环境污污染，密封材料优先选用氟橡胶、PTFE等耐甲醇材料。

 三、甲醇流量计的分类及工作原理

根据测量原理及结构特点，甲醇流量计主要分为容积式、速度式、差压式、质量式及其他类型，各类流量计的工作原理、适用场景及技术特点如下：

 （一）容积式甲醇流量计

容积式流量计是通过测量流体在仪表内部占据的固定容积来计算流量，适用于低粘度、高纯度介质的精确测量，是甲醇计量的常用类型之一。

 1. 椭圆齿轮流量计

- 工作原理：仪表内部有一对相互啮合的椭圆齿轮，甲醇流体通过时，在流体压力作用下推动齿轮旋转，每旋转一周排出固定容积的流体，通过计数齿轮旋转次数即可计算出累计流量，结合转速可得出瞬时流量。

- 技术特点：

  - 测量精度高（±0.1%~±0.5%FS），不受流体粘度变化影响（适用于粘度0.3~1000mPa·s的甲醇介质）；

  - 可测量瞬时流量和累计流量，读数直观，无需外接电源（机械型）；

  - 压力损失较小（通常≤0.1MPa），适应介质温度范围宽（-40℃~150℃）；

  - 对介质清洁度要求较高，需配备过滤器（过滤精度≥20μm），防止杂质卡滞齿轮。

- 适用场景：甲醇储罐进出料计量、化工工艺中甲醇原料定量输送、甲醇燃料加注计量等高精度计量场景。

 2. 腰轮流量计（罗茨流量计）

- 工作原理：与椭圆齿轮流量计类似，采用一对共轭腰轮（罗茨轮）替代椭圆齿轮，流体推动腰轮旋转，每旋转一周排出固定容积的流体，通过脉冲信号或机械计数实现流量测量。

- 技术特点：

  - 测量精度高（±0.1%~±0.2%FS），稳定性好，适用于高压力、大流量甲醇测量（最大工作压力可达40MPa，最大流量可达1000m³/h）；

  - 结构坚固，抗振动能力强，对介质粘度适应性更广（0.1~10000mPa·s）；

  - 可配备防爆型脉冲输出或智能表头，支持远程信号传输；

  - 同样需要介质清洁，需安装过滤器。

- 适用场景：工业甲醇大流量输送计量、长距离管道甲醇运输计量、高压工况下甲醇工艺流量测量。

 3. 刮板流量计

- 工作原理：仪表内部有一个带刮板的转子，转子在流体压力作用下旋转，刮板在离心力和导轨作用下伸出，与外壳形成固定容积的计量腔，流体充满计量腔后被刮板推送至出口，通过计数转子旋转次数实现流量测量。

- 技术特点：

  - 测量精度高（±0.1%~±0.3%FS），对介质中的微小杂质适应性较强（无需高精度过滤）；

  - 压力损失小，适应介质温度范围宽（-20℃~200℃），可测量高粘度甲醇或含少量杂质的甲醇；

  - 结构复杂，制造成本较高，维护难度略大于椭圆齿轮流量计。

- 适用场景：含少量杂质的甲醇工艺测量、甲醇回收系统流量计量。

 （二）速度式甲醇流量计

速度式流量计通过测量流体的流速来计算流量，具有结构简单、维护方便、适用范围广等特点，适用于大流量甲醇测量场景。

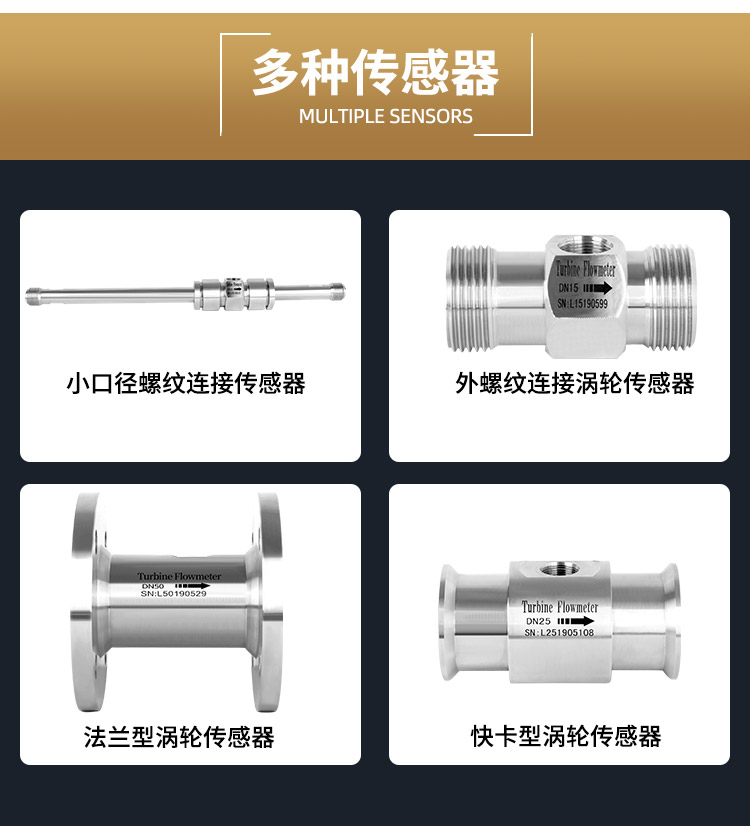

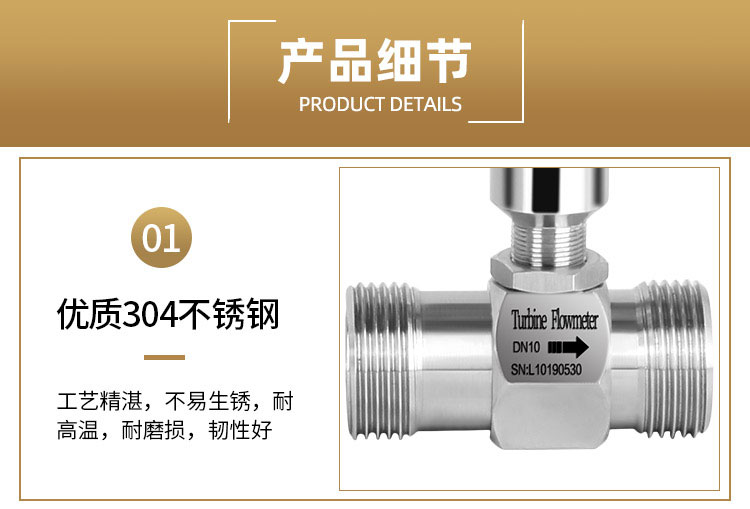

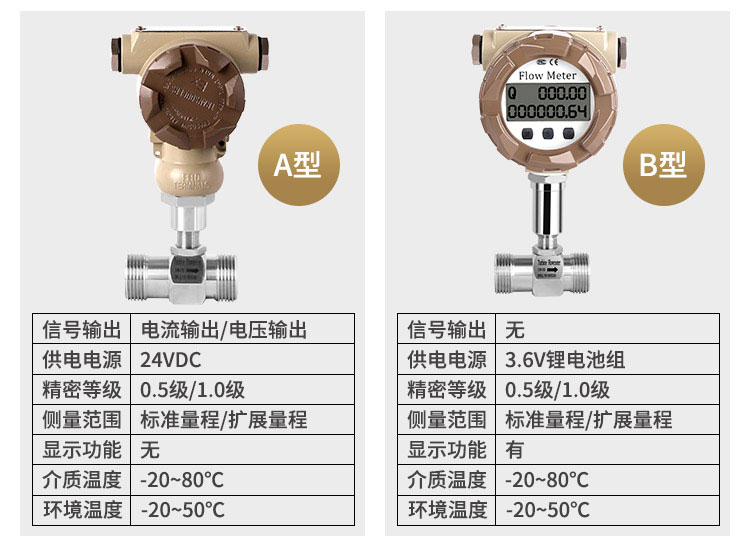

 1. 涡轮流量计

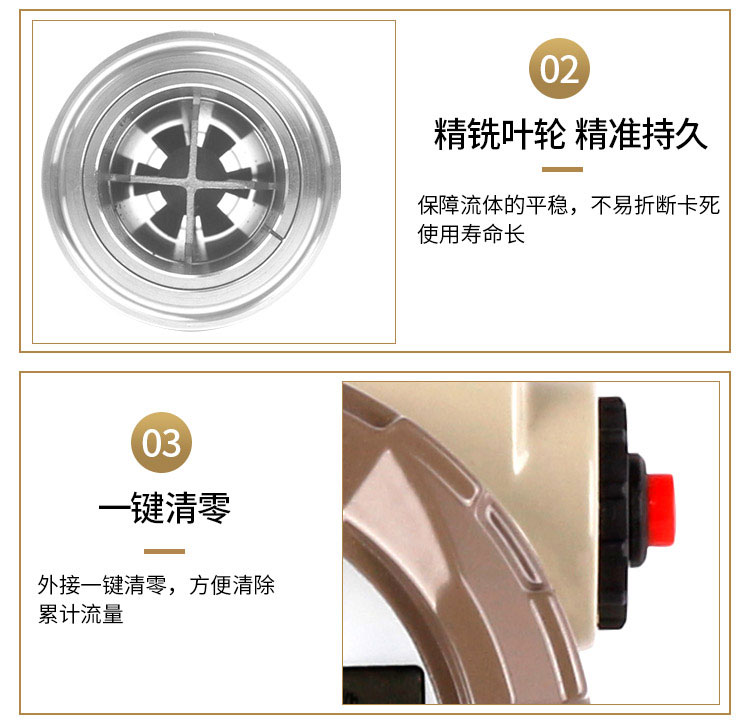

- 工作原理：仪表内部有一个涡轮转子，甲醇流体通过时推动涡轮旋转，涡轮的转速与流体流速成正比，通过电磁感应或光电感应方式检测涡轮转速，进而计算出瞬时流量和累计流量。

- 技术特点：

  - 测量精度高（±0.2%~±1.0%FS），响应速度快（≤10ms），适用于动态流量测量；

  - 压力损失小，流通能力强，适用于大流量甲醇测量（最大流量可达1000m³/h）；

  - 对介质清洁度要求较高（需过滤精度≥10μm），避免杂质磨损涡轮叶片；

  - 受介质粘度影响较大，低粘度甲醇测量时需进行粘度修正，高温工况下（＞120℃）涡轮材质需选用耐高温合金。

- 适用场景：甲醇化工工艺管道流量测量、甲醇燃料喷射系统流量控制、实验室高精度流速测量。

 2. 电磁流量计

- 工作原理：基于电磁感应定律（法拉第定律），在仪表测量管内产生均匀磁场，甲醇流体（导电介质，甲醇水溶液或含少量电解质的甲醇）通过磁场时，切割磁力线产生感应电动势，感应电动势与流体流速成正比，通过测量电动势即可计算流量。

- 技术特点：

  - 测量精度高（±0.3%~±0.5%FS），不受流体粘度、密度、温度影响，无压力损失；

  - 管道内无运动部件，维护方便，抗污染能力强，可测量含少量悬浮物的甲醇介质；

  - 仅适用于导电甲醇介质（电导率≥5μS/cm），纯甲醇（电导率＜1μS/cm）无法测量；

  - 需配备防爆型转换器（适用于爆炸危险环境），测量管材质需选用耐甲醇腐蚀的衬里（如PTFE、PFA）。

- 适用场景：甲醇水溶液流量测量、化工废水处理中甲醇含量监测、含电解质的甲醇工艺流量测量。

 3. 超声波流量计

- 工作原理：分为多普勒式和时差式两种，甲醇测量中常用时差式。时差式超声波流量计通过在管道两侧安装超声波换能器，发射和接收超声波信号，流体流动导致超声波传播时间差，时间差与流体流速成正比，进而计算流量。

- 技术特点：

  - 非接触式测量，无需改动管道，安装方便，不影响流体流动，无压力损失；

  - 适用于大口径管道甲醇测量（管径可达3000mm），测量范围宽（流速0.1~10m/s）；

  - 测量精度受介质温度、压力、组分影响，纯甲醇测量时需进行参数校准，管道内壁结垢可能影响测量精度；

  - 无需防爆认证（非接触式，无电火花产生），适用于危险环境下的甲醇流量监测。

- 适用场景：甲醇储罐区大口径管道输送计量、工业锅炉甲醇燃料供给流量监测、无法改动管道的老旧设备甲醇流量改造。

 （三）差压式甲醇流量计

差压式流量计基于流体流动的伯努利方程，通过测量流体流经节流装置产生的压力差来计算流量，是工业中应用最广泛的流量计类型之一，适用于各类工况下的甲醇流量测量。

 1. 标准节流装置（孔板、文丘里管、喷嘴）

- 工作原理：在管道内安装节流元件（如孔板），甲醇流体流经节流元件时，流通面积减小，流速增大，静压力降低，在节流元件前后产生压力差（ΔP），压力差与流体流速的平方成正比，通过测量ΔP即可计算流量（Q=K×√ΔP，K为流量系数）。

- 技术特点：

  - 结构简单，成本低，通用性强，适用于各种管径（DN15~DN1000）和压力工况（最高工作压力可达100MPa）；

  - 测量精度中等（±0.5%~±2.0%FS），需进行温度、压力补偿（甲醇密度随温度、压力变化较大）；

  - 压力损失较大（孔板压力损失最大，文丘里管最小），易发生闪蒸、空化，需合理选择节流元件类型；

  - 安装要求严格（需前后直管段，孔板前≥10D，后≥5D），对介质清洁度有一定要求。

- 适用场景：甲醇生产工艺中原料及产物流量测量、化工装置中甲醇循环流量监测、大口径管道甲醇输送计量。

 2. 威力巴流量计

- 工作原理：属于皮托式差压流量计，通过在管道内安装一根带前后取压孔的探针，前端取压孔测量总压，后端取压孔测量静压，总压与静压的差值即为动压，根据动压计算流体流速和流量。

- 技术特点：

  - 压力损失极小（仅为孔板的1/10~1/5），适用于低压力、大流量甲醇测量；

  - 测量精度较高（±0.5%~±1.0%FS），响应速度快，可测量脉动流；

  - 安装方便，所需直管段短（前≥3D，后≥1D），对介质清洁度要求较低；

  - 探针材质需选用耐甲醇腐蚀材料（如316L不锈钢），适用于高温、高压工况（最高温度350℃，最高压力40MPa）。

- 适用场景：甲醇蒸汽流量测量、化工工艺中低压力损失要求的甲醇流量测量、脉动流工况下甲醇流量监测。

 （四）质量式甲醇流量计

质量式流量计直接测量流体的质量流量，不受介质温度、压力、粘度变化的影响，测量精度高，适用于对计量精度要求极高的甲醇应用场景。

 1. 科里奥利质量流量计

- 工作原理：基于科里奥利力效应，仪表测量管在驱动装置作用下做周期性振动，甲醇流体流经振动的测量管时，产生与质量流量成正比的科里奥利力，导致测量管产生扭曲，通过检测扭曲量即可计算出质量流量。

- 技术特点：

  - 测量精度极高（±0.1%~±0.3%FS），直接测量质量流量，无需温度、压力补偿；

  - 不受介质粘度、密度、温度、压力变化影响，适用于纯甲醇、甲醇混合物等各类甲醇介质；

  - 可同时测量质量流量、体积流量、密度、温度等参数，功能全面；

  - 压力损失较小，安装要求低（无需直管段），但对管道振动敏感，需安装在振动较小的位置；

  - 制造成本高，维护难度大，适用流量范围较窄（最大质量流量通常≤1000kg/h）。

- 适用场景：甲醇产品贸易计量、医药化工中甲醇原料精确配料、实验室高精度甲醇流量测量。

 2. 热式质量流量计

- 工作原理：基于热传导原理，通过在流体中安装加热元件和温度传感器，加热元件向流体传递热量，流体流动带走的热量与质量流量成正比，通过测量温度变化即可计算质量流量。

- 技术特点：

  - 测量精度较高（±0.5%~±1.5%FS），直接测量质量流量，适用于低流量甲醇测量（最小流量可达0.01m³/h）；

  - 结构简单，无运动部件，维护方便，压力损失小；

  - 受介质组分影响较大，纯甲醇测量时需进行校准，高温工况下（＞100℃）测量精度下降；

  - 防爆性能好，适用于爆炸危险环境下的低流量甲醇监测。

- 适用场景：甲醇燃料小流量喷射计量、化工工艺中微量甲醇添加流量控制、实验室低流量甲醇反应监测。

 （五）其他类型甲醇流量计

 1. 涡街流量计

- 工作原理：基于卡门涡街原理，在管道内安装涡街发生体（如三角柱），甲醇流体流经发生体时产生周期性的涡街，涡街的频率与流体流速成正比，通过检测涡街频率即可计算流量。

- 技术特点：

  - 测量精度中等（±0.5%~±1.5%FS），结构简单，无运动部件，维护方便；

  - 压力损失小，适用流量范围宽，对介质粘度适应性较强（0.1~100mPa·s）；

  - 受管道振动和流体脉动影响较大，需安装在振动小的位置，且需要足够的直管段（前≥15D，后≥5D）；

  - 适用于中高流速甲醇测量（流速0.5~10m/s），低流速工况下测量精度下降。

- 适用场景：甲醇化工装置中工艺管道流量测量、甲醇储罐通风管道流量监测、中高流量甲醇输送计量。

 2. 转子流量计

- 工作原理：属于变面积式流量计，在锥形玻璃管或金属管内安装一个可上下浮动的转子，甲醇流体通过时，流体对转子的升力与转子重力平衡，转子的位置高度与流量成正比，通过刻度读取流量值。

- 技术特点：

  - 结构简单，价格低廉，读数直观，适用于小流量甲醇测量（最大流量通常≤10m³/h）；

  - 压力损失小，安装方便（垂直安装），对介质清洁度要求较低；

  - 测量精度较低（±1.0%~±5.0%FS），受介质密度、温度影响较大，需进行修正；

  - 金属管转子流量计可配备防爆型远传装置，适用于爆炸危险环境。

- 适用场景：实验室小流量甲醇计量、化工工艺中甲醇辅助管道流量监测、甲醇加注设备小流量控制。

 四、甲醇流量计的核心技术参数及选型方法

 （一）核心技术参数

1. 测量范围：包括瞬时流量范围（如0.1~10m³/h）和累计流量范围（如0~10⁶m³），需根据实际工艺流量选择，通常选择实际最大流量为仪表满量程的70%~80%。

2. 测量精度：工业计量通常要求±0.1%~±1.0%FS，贸易计量需≥±0.2%FS，过程控制可放宽至±1.0%~±2.0%FS。

3. 工作压力：需满足工艺管道压力要求，通常选择仪表最大工作压力≥工艺最大压力的1.2倍，避免超压损坏仪表，常见工作压力范围0.6~40MPa。

4. 工作温度：根据甲醇介质温度选择，常见工作温度范围-40℃~200℃，高温工况（＞150℃）需选择耐高温材质和密封件。

5. 介质粘度：需匹配流量计的粘度适用范围，如椭圆齿轮流量计适用于0.3~1000mPa·s，涡轮流量计适用于0.1~10mPa·s。

6. 防爆等级：爆炸危险环境需选择Ex d IIB T4（隔爆型）或Ex ia IIB T4（本安型），防护等级≥IP65。

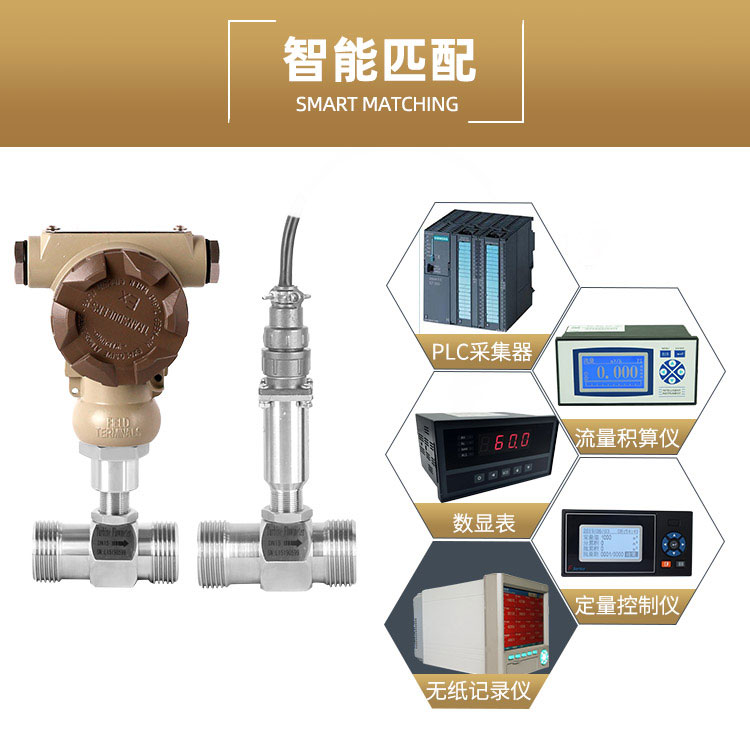

7. 输出信号：包括脉冲输出（如NPN/PNP脉冲）、模拟量输出（4~20mA、0~10V）、数字信号输出（RS485、HART、Modbus），根据控制系统需求选择。

8. 材质要求：接触介质部件材质需耐甲醇腐蚀，优先选择316L不锈钢、哈氏合金、PTFE等，密封材质选择氟橡胶、PTFE。

 （二）选型方法及步骤

1. 明确工艺条件

   - 介质参数：甲醇纯度（纯甲醇/甲醇水溶液/含杂质甲醇）、粘度（20℃时粘度值）、密度（20℃时密度值）、温度、压力。

   - 流量参数：瞬时流量范围、累计流量要求、流量波动情况（是否为脉动流）。

   - 安装条件：管道管径、安装位置（水平/垂直/倾斜）、前后直管段长度、是否有振动、安装空间大小。

   - 安全要求：是否为爆炸危险环境（划分防爆区域，如Zone 1、Zone 2）、是否需要防泄漏、防护等级要求。

   - 控制需求：是否需要远传信号、是否需要温度/压力补偿、是否需要与DCS/PLC系统通讯。

2. 初步筛选流量计类型

   - 高精度计量（贸易计量、精确配料）：优先选择科里奥利质量流量计、椭圆齿轮流量计、腰轮流量计。

   - 大流量测量（＞100m³/h）：优先选择超声波流量计、涡街流量计、文丘里管差压流量计。

   - 小流量测量（＜1m³/h）：优先选择热式质量流量计、转子流量计、微型涡轮流量计。

   - 甲醇水溶液（导电）：优先选择电磁流量计。

   - 爆炸危险环境：选择具备防爆认证的流量计（如隔爆型涡轮流量计、本安型科里奥利流量计）。

   - 低压力损失要求：优先选择超声波流量计、威力巴流量计、文丘里管。

3. 验证技术参数匹配性

   - 确认流量计的测量范围、工作压力、工作温度与工艺条件一致。

   - 检查材质兼容性（接触介质部件材质是否耐甲醇腐蚀）。

   - 验证防爆等级、防护等级满足安全要求。

   - 确认输出信号与控制系统兼容。

4. 综合评估经济性

   - 考虑初始采购成本（如科里奥利流量计成本较高，转子流量计成本较低）。

   - 评估运行维护成本（如容积式流量计需定期更换齿轮，电磁流量计维护成本低）。

   - 结合使用寿命（如不锈钢材质流量计使用寿命长于塑料材质）。

5. 选型示例

   - 工艺条件：纯甲醇、流量范围1~10m³/h、工作压力1.6MPa、工作温度25℃、爆炸危险环境（Zone 1）、贸易计量（精度≥±0.2%FS）。

   - 选型结果：隔爆型椭圆齿轮流量计（测量精度±0.1%FS，材质316L不锈钢，防爆等级Ex d IIB T4，输出RS485信号，配备过滤器）。

 五、甲醇流量计的安装与维护

 （一）安装要求

1. 安装位置选择

   - 避免安装在振动剧烈的管道（如泵出口附近），若无法避免需安装减震装置（如橡胶减震器）。

   - 避免安装在高温热源附近（如加热器、锅炉），防止甲醇挥发加剧或仪表材质老化。

   - 安装位置需便于维护和读数，预留足够的检修空间（如容积式流量计需预留拆卸齿轮的空间）。

   - 爆炸危险环境下，仪表安装需符合防爆规范，接线盒需密封良好，避免电火花外泄。

2. 管道安装要求

   - 按照流量计说明书要求预留前后直管段：如涡轮流量计前≥10D、后≥5D，涡街流量计前≥15D、后≥5D，超声波流量计前≥20D、后≥10D（D为管道内径）。

   - 水平安装的流量计需保证管道水平，垂直安装的流量计（如转子流量计）需保证管道垂直（垂直度偏差≤5°）。

   - 安装方向需与流体流向一致（流量计壳体通常标有流向箭头），禁止反向安装。

   - 管道内壁需清洁，无明显结垢、腐蚀或杂质，安装前需冲洗管道。

   - 对于容积式、涡轮式等对介质清洁度要求高的流量计，需在仪表前安装过滤器（过滤精度≥10~20μm），过滤器需便于拆卸清洗。

3. 密封与防爆安装

   - 法兰连接的流量计需选用耐甲醇密封垫片（如PTFE垫片、氟橡胶垫片），拧紧螺栓时均匀受力，防止泄漏。

   - 螺纹连接的流量计需缠绕生料带或涂抹耐甲醇密封胶，确保密封可靠。

   - 防爆型流量计的接线需符合防爆要求，使用防爆电缆，接线盒需接地良好，禁止在爆炸危险环境下拆卸仪表。

4. 温度/压力补偿装置安装

   - 对于差压式、涡轮式等受温度、压力影响的流量计，需在流量计前后安装温度传感器（如PT100）和压力变送器，安装位置距离流量计≥3D，确保测量的温度、压力能准确反映流体工况。

 （二）维护与保养

1. 日常维护

   - 定期检查仪表显示是否正常，有无故障报警（如无信号、超量程、通讯故障）。

   - 检查仪表连接部位有无甲醇泄漏，密封垫片是否老化，如有泄漏及时更换垫片。

   - 定期清洁仪表外壳，保持读数清晰，对于超声波流量计需清洁传感器探头和管道内壁。

   - 检查过滤器压差，当压差超过0.1MPa时，需拆卸过滤器清洗滤芯。

2. 定期校准

   - 甲醇流量计需定期校准，确保测量精度，校准周期通常为6~12个月，贸易计量仪表校准周期≤6个月。

   - 校准方法：可采用标准流量计对比法、称重法、容积法等，校准环境需与实际工况一致（温度、压力、介质）。

   - 对于智能型流量计，可通过HART协议或手持终端进行参数修正和校准。

3. 故障处理

   - 无流量显示但流体正常流动：检查电源是否正常、接线是否松动、传感器是否损坏（如涡轮流量计叶片卡滞、电磁流量计电极结垢），清理传感器或更换损坏部件。

   - 测量精度偏差大：检查温度/压力补偿参数是否正确、前后直管段是否满足要求、介质粘度是否发生变化，重新校准仪表或修正参数。

   - 仪表泄漏：检查密封垫片是否老化、螺栓是否松动、法兰是否变形，更换垫片或紧固螺栓。

   - 防爆型仪表报警：检查防爆接线是否规范、接地是否良好、仪表是否超温超压，排查安全隐患后重启仪表。

4. 长期停用与存储

   - 长期停用的流量计需拆卸下来，清洗内部残留甲醇（避免甲醇腐蚀部件），干燥后密封保存。

   - 存储环境需干燥、通风，避免阳光直射和高温高湿环境，远离腐蚀性气体。

   - 重新安装前需检查仪表部件是否完好，密封垫片是否老化，必要时更换新垫片。

 六、甲醇流量计的应用场景及行业案例

 （一）主要应用场景

1. 甲醇生产工艺

   - 原料计量：天然气、煤炭等原料转化为甲醇过程中，原料气、蒸汽、循环气等流量测量（常用差压式、涡街流量计）。

   - 产物计量：甲醇合成塔出口甲醇流量测量（常用科里奥利质量流量计、腰轮流量计）。

   - 精馏工艺：甲醇精馏塔塔顶回流液、塔底出料流量控制（常用涡轮流量计、电磁流量计）。

2. 甲醇燃料应用

   - 甲醇汽油/柴油生产：甲醇与汽油/柴油混合过程中，甲醇添加量精确计量（常用椭圆齿轮流量计、科里奥利质量流量计）。

   - 甲醇燃料加注：甲醇燃料汽车加注站、工业锅炉甲醇燃料加注计量（常用隔爆型涡轮流量计、腰轮流量计）。

   - 甲醇燃料电池：燃料电池系统中甲醇供给流量控制（常用热式质量流量计、微型涡轮流量计）。

3. 化工与医药行业

   - 甲醇作为溶剂：医药合成、化工反应中甲醇溶剂的定量输送（常用椭圆齿轮流量计、转子流量计）。

   - 甲醇衍生物生产：甲醛、醋酸、甲基叔丁基醚（MTBE）等生产过程中甲醇原料流量测量（常用科里奥利质量流量计、差压式流量计）。

   - 甲醇回收系统：化工废水处理中甲醇回收流量监测（常用超声波流量计、电磁流量计）。

4. 能源与环保行业

   - 甲醇制氢：甲醇水蒸气重整制氢过程中甲醇流量精确控制（常用科里奥利质量流量计、威力巴流量计）。

   - 甲醇污水处理：甲醇作为反硝化碳源添加到污水处理系统中，流量计量与控制（常用转子流量计、电磁流量计）。

   - 甲醇储罐区：储罐进出料计量、通风管道流量监测（常用腰轮流量计、超声波流量计）。

 （二）行业应用案例

1. 案例一：某大型甲醇生产企业合成塔出口甲醇计量

   - 工艺条件：纯甲醇、流量范围50~500m³/h、工作压力3.5MPa、工作温度120℃、爆炸危险环境（Zone 1）、贸易计量（精度≥±0.2%FS）。

   - 选型方案：隔爆型腰轮流量计（材质316L不锈钢，测量精度±0.1%FS，防爆等级Ex d IIB T4，输出RS485信号，配备温度/压力补偿）。

   - 应用效果：测量精度高，满足贸易计量要求，防爆性能可靠，适应高温高压工况，运行稳定，维护成本低。

2. 案例二：某甲醇燃料加注站加注计量

   - 工艺条件：纯甲醇、流量范围1~50L/min、工作压力0.8MPa、工作温度-10℃~40℃、爆炸危险环境（Zone 2）、加注计量（精度≥±0.5%FS）。

   - 选型方案：隔爆型涡轮流量计（材质316L不锈钢，测量精度±0.3%FS，防爆等级Ex ia IIB T4，输出脉冲信号，配备智能表头显示累计流量）。

   - 应用效果：响应速度快，满足加注过程中动态流量测量需求，防爆性能符合安全要求，读数直观，支持数据存储与上传。

3. 案例三：某医药企业甲醇溶剂定量输送

   - 工艺条件：甲醇水溶液（浓度80%）、流量范围0.5~10m³/h、工作压力1.0MPa、工作温度25℃、清洁介质、过程控制（精度≥±1.0%FS）。

   - 选型方案：电磁流量计（衬里PTFE，电极316L不锈钢，测量精度±0.5%FS，输出4~20mA信号，配备HART通讯）。

   - 应用效果：不受甲醇水溶液粘度、密度影响，测量稳定，无压力损失，维护方便，可与DCS系统无缝对接，实现自动控制。

 七、甲醇流量计的行业标准与发展趋势

 （一）相关行业标准

1. 国际标准

   - ISO 4064：容积式水表和热水表（适用于容积式甲醇流量计的通用要求）。

   - ISO 9951：气体涡轮流量计（适用于气体甲醇流量计）。

   - IEC 60079：爆炸性环境用电气设备（防爆型甲醇流量计的防爆要求）。

   - API 2530：石油和化工行业用流量计（适用于甲醇输送管道流量计）。

2. 国内标准

   - GB/T 9248：涡轮流量计（适用于甲醇涡轮流量计）。

   - GB/T 18484：超声流量计（适用于甲醇超声波流量计）。

   - GB/T 2624：用安装在圆形截面管道中的差压装置测量满管流体流量（适用于差压式甲醇流量计）。

   - GB 3836：爆炸性环境用电气设备（防爆型甲醇流量计的国内防爆标准）。

   - HG/T 20507：自动化仪表工程施工及质量验收规范（甲醇流量计安装与验收要求）。

 （二）发展趋势

1. 高精度、高可靠性：随着甲醇贸易计量和工艺控制要求的提高，流量计测量精度将向±0.05%FS方向发展，同时通过优化结构设计和材质选择，提高仪表在恶劣工况下的可靠性和使用寿命。

2. 智能化、数字化：智能型流量计将成为主流，具备自动校准、温度/压力补偿、故障自诊断、数据存储与远程通讯功能，支持与工业互联网、物联网平台对接，实现流量数据的实时监测与分析。

3. 多参数测量：除流量测量外，流量计将集成密度、温度、粘度等多参数测量功能，满足复杂工艺对多参数监测的需求，如科里奥利质量流量计已实现质量流量、密度、温度的同时测量。

4. 防爆、安全性能升级：针对甲醇易燃易爆、有毒的特性，防爆型流量计将采用更先进的防爆技术（如本质安全型、隔爆兼本安型），同时增加泄漏检测、超温超压报警等安全功能，提升工业现场的安全性。

5. 小型化、集成化：针对实验室、微型化工装置等小流量应用场景，流量计将向小型化、集成化方向发展，体积更小、重量更轻，安装更便捷，如微型科里奥利质量流量计、微型电磁流量计。

6. 绿色环保：采用环保材料和节能设计，减少仪表运行过程中的能耗和环境影响，同时提高仪表的可回收性，符合绿色工业发展趋势。

 八、总结

甲醇流量计作为工业生产中甲醇介质流量测量的核心设备，其选型、安装、维护直接影响生产安全、工艺控制精度和经济效益。在实际应用中，需根据甲醇介质特性（低粘度、易燃易爆、有毒、弱腐蚀性）和工艺条件（流量、压力、温度、安全要求），选择合适类型的流量计，优先考虑材料兼容性、防爆性能、测量精度和可靠性。

随着工业自动化和智能化水平的不断提高，甲醇流量计将朝着高精度、智能化、多参数、安全环保的方向发展，为甲醇行业的高效生产、安全运行和绿色发展提供更有力的技术支撑。在使用过程中，严格遵循安装规范和维护要求，定期校准仪表，可有效保障流量计的测量精度和使用寿命，实现甲醇流量的精确测量与控制。
