蒸汽流量计详细介绍

蒸汽作为工业生产中核心的热能载体，广泛应用于发电、化工、石油、制药、纺织、食品加工等领域，其流量测量直接关系到能源计量、工艺控制、成本核算及安全运行。蒸汽流量计是专门用于测量蒸汽介质流量的工业仪表，根据蒸汽状态（饱和蒸汽、过热蒸汽）、工况参数（压力、温度、流速）及安装环境的差异，衍生出多种原理与结构类型。本文将从工作原理、核心类型、技术参数、选型方法、安装维护、典型应用案例等维度，进行系统化、深度化的专业解析，为工业场景中的蒸汽流量测量提供全面参考。

 一、蒸汽流量计核心工作原理

蒸汽流量计的测量原理基于流体力学、热力学及电磁感应等物理定律，核心是通过感知蒸汽的流速、压差、动量、热传导等物理量，间接或直接计算出体积流量或质量流量。由于蒸汽具有高温度、高压力、可压缩性的特点（饱和蒸汽易凝结、过热蒸汽温度波动大），其测量原理需重点解决“密度补偿”和“介质状态稳定性”问题，常见原理分类如下：

 1. 差压式原理

- 核心逻辑：基于伯努利方程，通过节流元件（如孔板、文丘里管、喷嘴）收缩蒸汽流通截面，造成上下游压力差，流量与压差的平方根成正比。

- 关键特性：需配合差压变送器使用，且必须进行温度/压力补偿（蒸汽密度随温压变化显著），才能准确计算质量流量。

- 适用场景：饱和蒸汽、过热蒸汽均可测量，尤其适用于大管径、高压力的工业蒸汽管网。

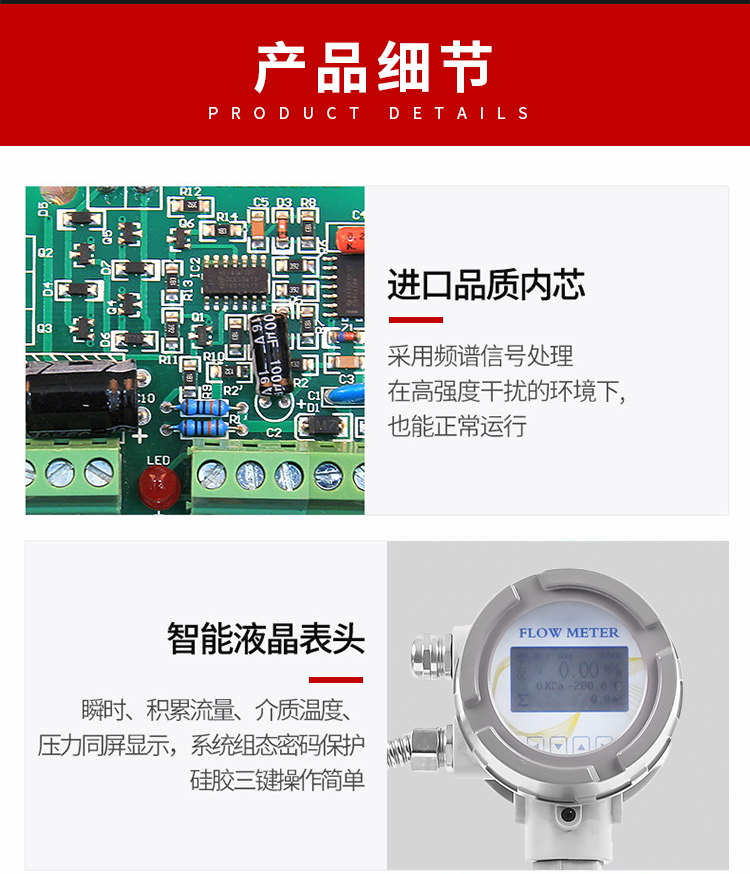

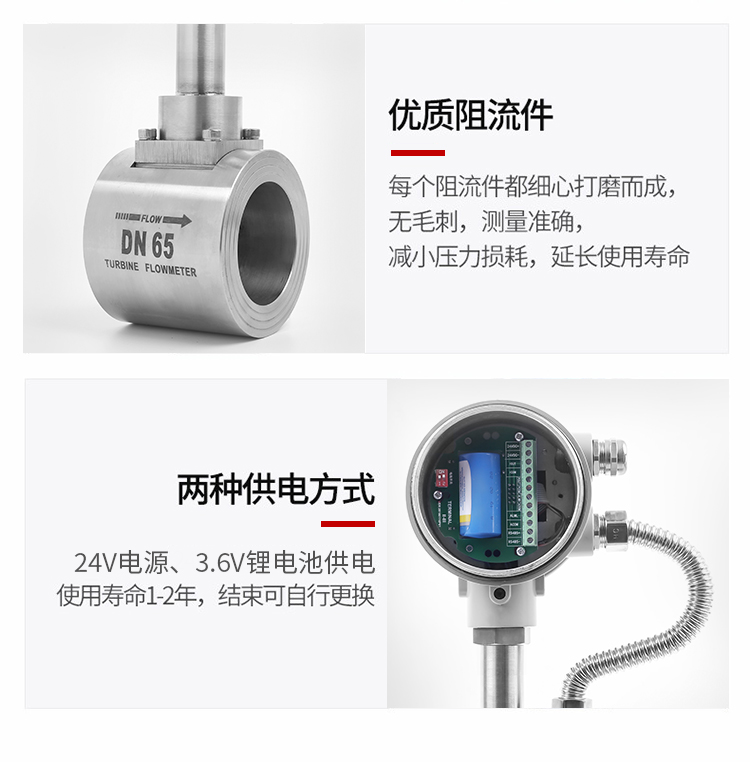

 2. 涡街式原理

- 核心逻辑：利用流体在流经漩涡发生体（如三角柱、梯形柱）时产生的卡门涡街，涡街频率与流体流速成正比，通过传感器检测涡街频率，结合蒸汽密度计算流量。

- 关键特性：无运动部件、压损小、量程比宽（通常1:10~1:30），自带温压补偿模块，可直接输出质量流量信号，测量精度高（±1.0%~±1.5%FS）。

- 适用场景：饱和蒸汽、过热蒸汽，尤其适用于中小管径、中低压力的蒸汽计量（如锅炉蒸汽输出、车间蒸汽分配）。

 3. 涡轮式原理

- 核心逻辑：蒸汽流经涡轮叶片时推动涡轮旋转，旋转速度与流速成正比，通过电磁感应或光电传感器检测转速，换算成流量。

- 关键特性：测量精度高（±0.5%~±1.0%FS）、响应速度快，但有运动部件，易受蒸汽中杂质磨损，对介质清洁度要求高。

- 适用场景：清洁的过热蒸汽或饱和蒸汽，适用于对精度要求高的计量场景（如蒸汽贸易结算）。

 4. 超声波式原理

- 核心逻辑：分为时差法和多普勒法，通过测量超声波在蒸汽中顺流、逆流的传播时间差，计算流体流速，进而得到流量。

- 关键特性：非接触式测量、无压损、管径适应性强（DN10~DN3000），可测量含少量杂质的蒸汽，但受蒸汽温度、压力影响较大，需严格进行温压补偿。

- 适用场景：大管径蒸汽管网、腐蚀性蒸汽介质，或无法安装插入式仪表的场景。

 5. 热式质量流量计原理

- 核心逻辑：利用蒸汽流经加热元件时的热传导特性，通过测量加热元件的温度差，直接计算质量流量（无需温压补偿）。

- 关键特性：适用于低流速、小流量蒸汽测量，精度中等（±2.0%~±3.0%FS），但耐高温性能有限（通常≤400℃）。

- 适用场景：小型蒸汽发生器、实验室蒸汽计量、低流量蒸汽泄漏检测。

 二、蒸汽流量计核心类型及技术参数对比

根据工业应用场景的需求，蒸汽流量计已形成标准化产品系列，不同类型的技术特性差异显著，以下是主流类型的详细对比表：

| 流量计类型       | 测量原理               | 测量精度       | 量程比       | 工作温度范围 | 工作压力范围 | 管径适配       | 压损       | 介质要求               | 核心优势                     | 典型应用场景                     |

|------------------|------------------------|----------------|--------------|--------------|--------------|----------------|------------|------------------------|------------------------------|----------------------------------|

| 差压式（孔板）   | 节流差压               | ±1.0%~±2.0%FS  | 1:3~1:5      | -20~550℃     | 0~42MPa      | DN50~DN1000    | 较大       | 清洁，无大量杂质       | 结构简单、成本低、通用性强   | 电厂主蒸汽管道、大型锅炉蒸汽输出 |

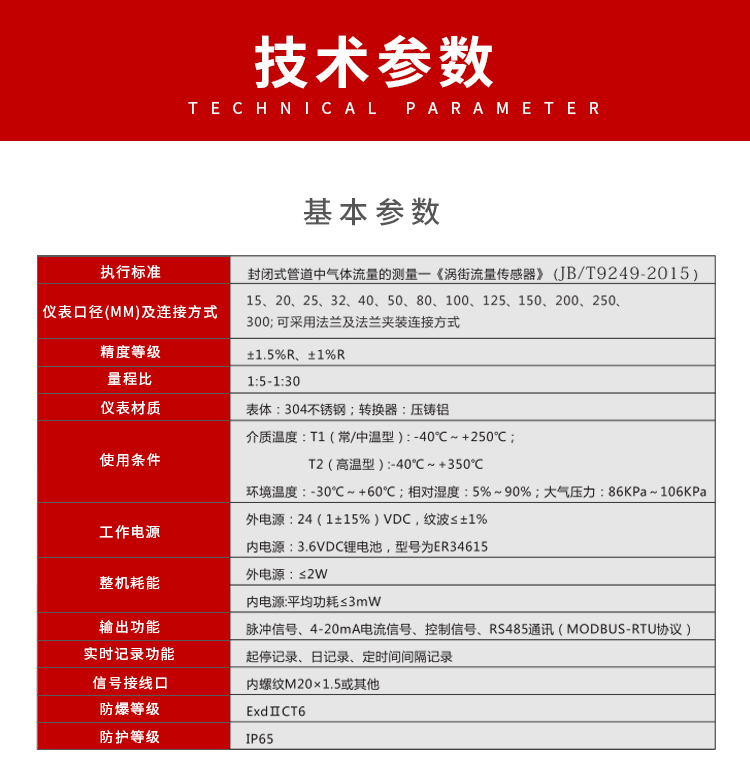

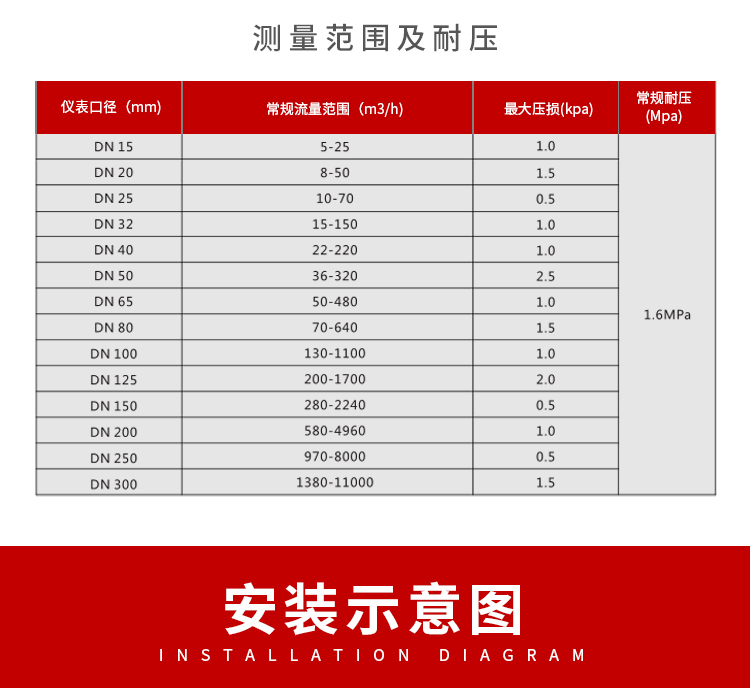

| 涡街式           | 卡门涡街频率           | ±1.0%~±1.5%FS  | 1:10~1:30    | -40~550℃     | 0~10MPa      | DN15~DN300     | 较小       | 清洁或少量粉尘         | 温压补偿集成、无运动部件     | 车间蒸汽分配、换热站蒸汽计量     |

| 涡轮式           | 涡轮旋转测速           | ±0.5%~±1.0%FS  | 1:5~1:10     | -20~400℃     | 0~16MPa      | DN10~DN200     | 中等       | 高清洁度，无颗粒杂质   | 精度高、响应快               | 蒸汽贸易结算、精密工艺蒸汽计量   |

| 超声波式（时差法）| 超声波传播时差         | ±1.0%~±2.5%FS  | 1:10~1:50    | -40~600℃     | 0~20MPa      | DN10~DN3000    | 无         | 允许少量杂质、气泡     | 非接触式、大管径适配         | 市政蒸汽管网、化工园区蒸汽输送   |

| 热式质量流量计   | 热传导差               | ±2.0%~±3.0%FS  | 1:5~1:20     | -20~400℃     | 0~6MPa       | DN6~DN100      | 极小       | 清洁、干燥蒸汽         | 无需温压补偿、小流量适配     | 实验室蒸汽计量、小型蒸汽发生器   |

 关键技术术语说明

1. 量程比：最大测量流量与最小测量流量的比值，量程比越大，适配的流量波动范围越广（如涡街式更适合流量波动大的场景）。

2. 温压补偿：蒸汽密度随温度（T）、压力（P）变化显著（饱和蒸汽密度随压力升高而增大，过热蒸汽密度随温度升高而减小），必须通过传感器实时采集T、P数据，代入密度公式（如理想气体状态方程）修正流量，否则测量误差会超过30%。

3. 公称压力（PN）：仪表能长期承受的最高工作压力（如PN10表示最大工作压力10MPa），需匹配蒸汽管网的设计压力（通常留1.2~1.5倍安全余量）。

4. 公称直径（DN）：仪表适配的管道内径（如DN50对应管道内径约50mm），需根据管道实际内径选择，避免因管径不匹配导致流速过高或过低（通常蒸汽流速推荐范围：饱和蒸汽8~25m/s，过热蒸汽10~30m/s）。

 三、蒸汽流量计选型方法（结合工况核心要素）

选型是蒸汽流量测量成功的关键，需结合蒸汽类型、工况参数、安装条件、计量目的等因素综合判断，避免因选型不当导致测量误差大、仪表损坏或无法使用。以下是系统化选型流程：

 1. 明确蒸汽类型及介质特性

- 饱和蒸汽：易凝结成水，需重点考虑“防凝”和“密度补偿精度”，避免因凝结水导致仪表误触发（如涡街式需选择防凝型传感器）；推荐选型：涡街式、差压式（孔板+冷凝罐）。

- 过热蒸汽：温度高、稳定性强，但需关注仪表的耐高温性能（如传感器材质需选择316L不锈钢或哈氏合金）；推荐选型：涡街式、涡轮式、超声波式。

- 介质清洁度：若蒸汽中含粉尘、铁锈等杂质（如锅炉蒸汽初期），避免选择涡轮式（易磨损叶片），优先选择涡街式（无运动部件）、超声波式（非接触式）。

- 腐蚀性：若蒸汽含酸碱成分（如化工行业工艺蒸汽），需选择耐腐蚀材质（如哈氏合金、PTFE衬里）的仪表，推荐选型：超声波式、耐腐蚀涡街式。

 2. 确认工况核心参数

- 工作压力（P）：根据管网设计压力选择仪表公称压力（PN≥1.2×工作压力），如锅炉主蒸汽压力为6MPa，需选择PN10或PN16的仪表。

- 工作温度（T）：饱和蒸汽温度随压力固定（如0.1MPa时约100℃，1.0MPa时约180℃），过热蒸汽温度需明确（如300℃、450℃），确保仪表最高工作温度≥T+50℃（安全余量）。

- 流量范围（Q）：需提供正常工作流量、最大流量、最小流量，确保仪表量程覆盖（最小流量≥仪表量程下限，最大流量≤仪表量程上限的80%，避免接近量程极限导致误差增大）。

- 管径（DN）：根据管道实际内径选择，若管径过大（如DN500以上），优先选择超声波式或插入式涡街流量计（成本更低、安装更便捷）。

 3. 明确计量目的及精度要求

- 贸易结算：要求测量精度高（≤±1.0%FS），推荐选型：涡轮式、高精度涡街式（带国家计量器具型式批准证书CPA），需定期校准。

- 工艺控制：对精度要求中等（±1.0%~±2.0%FS），注重响应速度，推荐选型：涡街式、差压式（带智能变送器）。

- 能源统计：要求长期稳定性好，量程比宽，推荐选型：涡街式、超声波式（无磨损，维护成本低）。

 4. 考虑安装环境及条件

- 管道布局：若管道为水平安装，优先选择水平式仪表（如涡街、涡轮）；若为垂直安装，需选择支持垂直安装的仪表（如插入式涡街、超声波），且蒸汽流向需向上（避免凝结水堆积）。

- 直管段要求：多数仪表需要前后直管段保证流场稳定（如涡街式要求前10D、后5D，孔板要求前15D、后5D，D为管道内径），若安装空间有限，可选择直管段要求低的仪表（如超声波式、插入式涡街）。

- 环境温度/湿度：户外安装需选择防护等级IP65及以上的仪表，低温环境需考虑仪表伴热（避免传感器结冰），高温环境需选择耐高温外壳（如铝合金、不锈钢）。

- 防爆要求：化工、石油等易燃易爆场景，需选择防爆型仪表（Exd II BT4、Exia II CT6等防爆等级，匹配现场危险区域划分）。

 选型示例

工况需求：某化工企业饱和蒸汽管网，工作压力1.6MPa（温度约190℃），管道DN80，正常流量5~20t/h，用于车间能源统计，安装空间有限（直管段仅5D），蒸汽含少量粉尘。

选型结论：选择插入式涡街蒸汽流量计（型号：LUGB-2408P1），理由如下：

1. 涡街式适配饱和蒸汽，自带温压补偿，量程比1:20（覆盖5~20t/h）；

2. 插入式结构直管段要求低（前3D、后1D），适配安装空间有限场景；

3. 无运动部件，耐粉尘磨损，维护成本低；

4. 精度±1.5%FS，满足能源统计需求，防护等级IP65，支持户外安装。

 四、蒸汽流量计安装规范与现场实践

安装质量直接影响测量精度，需严格遵循仪表安装手册及工业标准（如GB/T 2624-2006《用安装在圆形截面管道中的差压装置测量满管流体流量》、JJG 1029-2019《涡街流量计检定规程》），以下是关键安装要点及现场实践注意事项：

 1. 核心安装规范

 （1）直管段要求（以常见类型为例）

| 仪表类型       | 前直管段长度 | 后直管段长度 | 备注                     |

|----------------|--------------|--------------|--------------------------|

| 涡街式（法兰式）| ≥10D         | ≥5D          | 若上游有阀门、弯头，需增加至15D |

| 涡街式（插入式）| ≥3D          | ≥1D          | 插入点需位于管道中心轴线     |

| 涡轮式         | ≥20D         | ≥5D          | 上游需安装过滤器（精度≤200μm） |

| 差压式（孔板） | ≥15D         | ≥5D          | 孔板中心需与管道中心对齐     |

| 超声波式（外夹式）| ≥10D        | ≥5D          | 管道内壁需清洁，无严重结垢   |

 （2）安装位置选择

- 避免凝结水堆积：水平管道安装时，仪表传感器应位于管道上方（与水平方向夹角≥45°），避免传感器接触凝结水（如涡街式传感器探头需朝上）；垂直管道安装时，蒸汽流向需向上（凝结水自然向下流动，不影响传感器）。

- 远离干扰源：安装位置需远离大型电机、变频器、阀门等设备（距离≥1m），避免电磁干扰（影响传感器信号）和流体扰动（影响流场稳定）。

- 便于维护：仪表安装位置需预留检修空间（≥50cm），尤其是插入式、外夹式仪表，需方便拆卸校准。

 （3）温压补偿安装

- 温度传感器（Pt100、Pt1000）应安装在仪表下游5~10D处，与管道充分接触（插入深度≥管道内径的1/2），避免安装在弯头、阀门附近（温度分布不均）。

- 压力变送器应安装在仪表下游3~5D处，取压点需垂直于管道轴线（避免取压口堵塞），且取压管应向下倾斜（便于冷凝水排出）。

- 温压传感器与流量计需通过线缆直接连接（或通过PLC通讯），确保数据同步采集，补偿实时性。

 （4）管道预处理

- 安装前需清理管道内的铁锈、焊渣、杂质（尤其是涡轮式流量计，需安装Y型过滤器），避免损坏仪表部件。

- 管道内壁需光滑，无明显凹凸、结垢（超声波式流量计对管道内壁粗糙度要求≤0.1mm）。

- 仪表与管道连接时需保证密封良好（使用耐高温垫片，如石墨垫片），避免蒸汽泄漏。

 2. 现场安装图片及说明（示意图解）

| 安装场景                | 示意图描述                                                                 | 关键注意事项                                                                 |

|-------------------------|----------------------------------------------------------------------------|------------------------------------------------------------------------------|

| 水平管道法兰式涡街安装  | 仪表法兰与管道法兰对齐，传感器探头朝上（与水平方向呈90°），前直管段10D，后直管段5D | 避免探头朝下（凝结水进入传感器），法兰密封面需清洁，螺栓均匀紧固               |

| 插入式涡街安装          | 插入杆垂直插入管道中心，安装孔焊接底座，采用密封垫片固定，前直管段3D          | 插入深度需根据管道内径调整（确保探头位于流场稳定区域），安装后需试压无泄漏     |

| 涡轮式流量计安装        | 水平安装，上游安装Y型过滤器（DN与管道一致），前直管段20D，后直管段5D         | 过滤器需定期清洗（避免堵塞），仪表流向需与蒸汽流向一致（箭头标记）             |

| 外夹式超声波安装        | 传感器粘贴在管道外壁（上下游各1个），管道表面打磨光滑，涂抹耦合剂             | 传感器安装位置需避开管道焊缝、结垢区域，耦合剂需耐高温（≥蒸汽温度）           |

| 温压补偿传感器安装      | 温度传感器插入管道1/2深度，压力取压口位于管道侧面，取压管向下倾斜30°          | 温压传感器与流量计距离≤5m，线缆采用耐高温屏蔽线（避免信号干扰）               |

 五、蒸汽流量计维护与校准

蒸汽流量计的长期稳定运行依赖规范的维护与定期校准，尤其是在高温、高压、高湿度的工业环境中，需重点关注以下事项：

 1. 日常维护要点

- 定期检查：每周检查仪表显示是否正常（无报错代码、流量数据稳定），管道连接部位无蒸汽泄漏，传感器探头无结垢、腐蚀。

- 清洁保养：每月清洁仪表外壳（避免灰尘、油污堆积），每3个月检查过滤器（涡轮式、差压式），及时清理杂质；超声波式流量计需定期清洁管道外壁的传感器安装面（避免结垢影响信号）。

- 线缆检查：每6个月检查电源线、信号线、通讯线的绝缘层（避免高温老化破损），接头处紧固无松动。

- 冷凝水处理：差压式流量计的冷凝罐需定期补水（保持液位稳定），避免因冷凝水不足导致差压测量误差。

 2. 常见故障及排除方法

| 故障现象                | 可能原因                                                                 | 排除方法                                                                 |

|-------------------------|--------------------------------------------------------------------------|--------------------------------------------------------------------------|

| 流量显示为0或波动大     | 1. 蒸汽流速低于仪表量程下限；2. 传感器探头结垢/堵塞；3. 温压补偿故障；4. 流场不稳定 | 1. 更换量程更小的仪表；2. 拆卸清洁探头；3. 检查温压传感器接线，校准补偿参数；4. 延长直管段或安装整流器 |

| 测量误差过大             | 1. 温压补偿参数设置错误；2. 仪表量程选择不当；3. 安装直管段不足；4. 蒸汽凝结水影响 | 1. 重新设置蒸汽类型（饱和/过热）、密度公式；2. 调整量程范围；3. 整改安装位置；4. 优化传感器安装角度 |

| 仪表报错（如“无信号”）   | 1. 传感器损坏；2. 电源故障；3. 通讯线缆中断；4. 防爆环境下仪表失爆         | 1. 更换传感器；2. 检查电源电压（通常24V DC）；3. 修复或更换线缆；4. 检查仪表防爆密封面 |

| 蒸汽泄漏                | 1. 法兰密封垫片老化；2. 螺栓松动；3. 安装孔焊接缺陷                       | 1. 更换耐高温垫片；2. 均匀紧固螺栓；3. 补焊安装孔，重新试压                 |

 3. 定期校准要求

- 校准周期：贸易结算用流量计每1年校准1次，工艺控制用流量计每2年校准1次（根据使用环境可适当调整）。

- 校准方法：

  1. 实验室校准：将仪表拆卸后送至具备资质的计量机构，采用标准流量装置（如蒸汽流量标准装置）进行标定，修正仪表系数。

  2. 现场校准：对于大管径、无法拆卸的仪表（如超声波式、插入式），采用便携式超声流量计进行比对校准，调整仪表参数。

- 校准标准：遵循JJG 1029-2019《涡街流量计检定规程》、JJG 1037-2008《涡轮流量计检定规程》等国家计量标准，校准后需出具校准证书。

 六、典型应用案例（行业场景+解决方案）

 案例1：电厂锅炉过热蒸汽计量（贸易结算场景）

- 工况参数：过热蒸汽，工作压力10MPa，工作温度540℃，管道DN300，流量范围50~200t/h，计量精度要求±0.5%FS（贸易结算用）。

- 选型方案：高精度涡轮式蒸汽流量计（型号：LWGY-300C）+ 智能压力变送器（0~16MPa）+ 铂电阻温度传感器（Pt1000，0~600℃）。

- 安装要点：水平安装，上游安装Y型过滤器（精度100μm），前直管段20D，后直管段5D，温压传感器安装在下游5D处，采用法兰密封（石墨垫片）。

- 应用效果：测量精度±0.5%FS，长期稳定性好（年漂移≤0.2%），满足电厂与电网公司的贸易结算要求，已稳定运行3年，无故障。

 案例2：化工园区饱和蒸汽管网计量（能源统计场景）

- 工况参数：饱和蒸汽，工作压力1.2MPa，工作温度193℃，管道DN500，流量范围100~500t/h，安装空间有限（直管段仅5D）。

- 选型方案：插入式涡街蒸汽流量计（型号：LUGB-500P）+ 集成温压补偿模块，防护等级IP67，防爆等级Exd II BT4。

- 安装要点：插入式结构，前直管段3D，后直管段1D，传感器插入管道中心，安装孔采用焊接底座+密封垫片固定，温压传感器集成在插入杆上（同步采集数据）。

- 应用效果：量程比1:30，适配流量波动大的场景，测量精度±1.5%FS，安装成本比法兰式低40%，维护周期长（每年仅需清洁1次探头）。

 案例3：制药厂工艺蒸汽计量（工艺控制场景）

- 工况参数：过热蒸汽，工作压力0.8MPa，工作温度250℃，管道DN40，流量范围2~10t/h，蒸汽清洁度高，要求响应速度快。

- 选型方案：智能涡轮式蒸汽流量计（型号：LWGY-40），输出4~20mA模拟信号，与PLC通讯，实时反馈流量数据。

- 安装要点：水平安装，上游安装Y型过滤器，前直管段20D，后直管段5D，仪表流向与蒸汽流向一致，线缆采用屏蔽线（避免电磁干扰）。

- 应用效果：响应时间≤0.1s，满足工艺控制的实时性要求，测量精度±0.5%FS，可准确控制蒸汽供给量，保障药品生产工艺稳定性。

 七、蒸汽流量计发展趋势

随着工业自动化、数字化水平的提升，蒸汽流量计正朝着智能化、高精度、低维护、网络化的方向发展：

1. 智能化升级：集成AI算法，可自动识别蒸汽类型（饱和/过热）、补偿环境温度影响，具备故障自诊断功能（如探头结垢预警、传感器故障报警）。

2. 无线通讯普及：支持LoRa、NB-IoT、5G等无线通讯方式，无需布线，便于远程监控、数据上传（如接入MES、能源管理系统EMS）。

3. 多参数集成：除流量、温度、压力外，部分高端产品可集成湿度、纯度检测功能，适用于对蒸汽品质要求高的场景（如电子、半导体行业）。

4. 耐高温高压拓展：针对超临界机组、大型化工装置的需求，开发工作温度≥600℃、工作压力≥40MPa的流量计，材质采用特种合金（如Inconel 625）。

5. 环保节能优化：通过优化结构设计（如低阻节流元件、无压损超声波），降低蒸汽输送能耗，同时仪表自身功耗降低（如电池供电型涡街流量计，续航≥5年）。

 八、总结

蒸汽流量计的选择与应用需紧密结合工业场景的实际需求，核心是解决“介质适配、工况匹配、安装规范、精度保障”四大问题。差压式流量计凭借通用性强、成本低的优势，仍广泛应用于大管径、高压力场景；涡街式流量计因集成温压补偿、无运动部件、维护便捷，成为中小管径蒸汽计量的主流选择；涡轮式流量计适用于高精度计量场景；超声波式流量计在大管径、特殊安装条件下具有不可替代的优势。

在实际应用中，需严格遵循选型流程，重视安装规范与日常维护，同时关注行业技术发展趋势，选择具备智能化、网络化功能的产品，为工业生产的能源节约、工艺优化、成本控制提供可靠的数据支撑。如需针对具体工况（如特定压力、温度、管径）进行精准选型或方案设计，可提供详细参数进一步细化分析。
