天然气流量计详细介绍（含选型/案例/安装/维护）

天然气作为清洁能源，广泛应用于城市燃气、工业燃料、化工原料、天然气发电等领域。天然气流量计是计量天然气流量的核心工业仪表，其测量精度、稳定性、可靠性直接影响贸易结算公平性、生产过程控制效率及能源利用效率。本文从天然气流量计的**工作原理、核心类型、技术参数、选型方法、典型应用案例、安装规范、维护保养**等维度进行系统化详解，结合现场实践需求提供专业指导。

 一、天然气流量计的核心定义与技术要求

 1. 定义

天然气流量计是基于流体力学原理，对天然气（包括干气、湿气、伴生气等）在管道内的体积流量或质量流量进行连续测量、显示、记录与远传的自动化仪表。其测量对象具有**低密度、高压缩性、易燃易爆、含杂质（如硫化氢、粉尘、凝液）** 等特性，因此仪表需满足防爆、防腐、低压力损失、宽量程比等特殊要求。

 2. 核心技术要求

| 技术指标 | 要求说明 | 应用场景关联 |

|----------|----------|--------------|

| 测量精度 | 贸易结算级：±0.5%~±1.0%（如超声、涡轮流量计）；过程控制级：±1.5%~±2.5%（如涡街、差压式） | 城市燃气贸易结算需满足国家计量检定规程（JJG） |

| 量程比 | 常规要求1:10~1:100，湿气或低流量场景需≥1:50 | 天然气管道流量波动大（如高峰用气/低谷用气） |

| 防爆等级 | 至少Ex d IIBT4（隔爆型），化工场景需Ex d IIC T6 | 天然气爆炸极限5%~15%（空气中），属于IIB类气体 |

| 压力损失 | 尽可能小（≤5kPa），避免影响管道输送效率 | 长距离天然气管道压力敏感，压力损失过大会增加能耗 |

| 介质适应性 | 耐硫化氢腐蚀（NACE MR0175标准），可测量含凝液天然气 | 天然气开采、净化过程中可能含H₂S（酸性天然气）和凝液 |

 二、天然气流量计的核心类型与工作原理

 1. 涡轮流量计（贸易结算首选）

 （1）工作原理

天然气流经传感器时，推动涡轮叶片旋转，涡轮转速与流体流速成正比（满足雷诺数10⁴~10⁶范围）。通过电磁感应线圈将涡轮转速转换为电脉冲信号，经放大器处理后，根据脉冲频率计算流量：

**Q = K × f**（Q为体积流量，K为仪表系数，f为脉冲频率）。

 （2）核心特点

- 优点：测量精度高（±0.2%~±0.5%）、量程比宽（1:20~1:100）、响应速度快（≤10ms）、压力损失小；

- 缺点：对介质清洁度要求高（需安装100μm过滤器）、易受固体颗粒磨损、低温下涡轮可能结冰卡滞。

 三、天然气流量计的选型方法（按场景精准匹配）

选型核心逻辑：**先明确工况参数→再筛选仪表类型→最后验证技术指标**，避免“一刀切”选择高价仪表或不符合工况的型号。

 1. 必明确的工况参数

| 参数类别 | 关键参数 | 选型影响 |

|----------|----------|----------|

| 介质参数 | 天然气组分（是否含H₂S、凝液）、密度（标况下约0.7~0.8kg/m³）、粘度（20℃时约1.0×10⁻⁵Pa·s） | 含H₂S需选防腐材质（316L不锈钢+哈氏合金）；含凝液需选防堵型仪表 |

| 管道参数 | 管径DN（DN15~DN3000）、管道压力（0.1MPa~10MPa）、管道温度（-40℃~120℃） | 大口径（DN≥500）优先选超声流量计；高压（≥4MPa）避免选外夹式仪表 |

| 流量参数 | 最小流量Qmin、最大流量Qmax、正常流量Qn | 确保仪表量程比≥Qmax/Qmin，正常流量处于量程的1/3~2/3区间 |

| 应用场景 | 贸易结算/过程控制/泄漏检测、是否需要远传/报警/数据存储 | 贸易结算需选精度≥±0.5%的仪表（涡轮/超声/科里奥利）；过程控制可选涡街/差压式 |

 2. 不同场景选型推荐表

| 应用场景 | 推荐仪表类型 | 选型理由 | 注意事项 |

|----------|--------------|----------|----------|

| 城市燃气贸易结算（DN50~DN300） | 涡轮流量计 | 精度高（±0.5%）、量程比宽（1:50）、符合计量规程 | 安装100μm过滤器，定期校准（每年1次） |

| 长输天然气管网（DN500~DN2000） | 超声流量计 | 无压力损失、大口径性价比高、量程比极宽（1:1000） | 保证管道圆度，定期清理内壁结垢 |

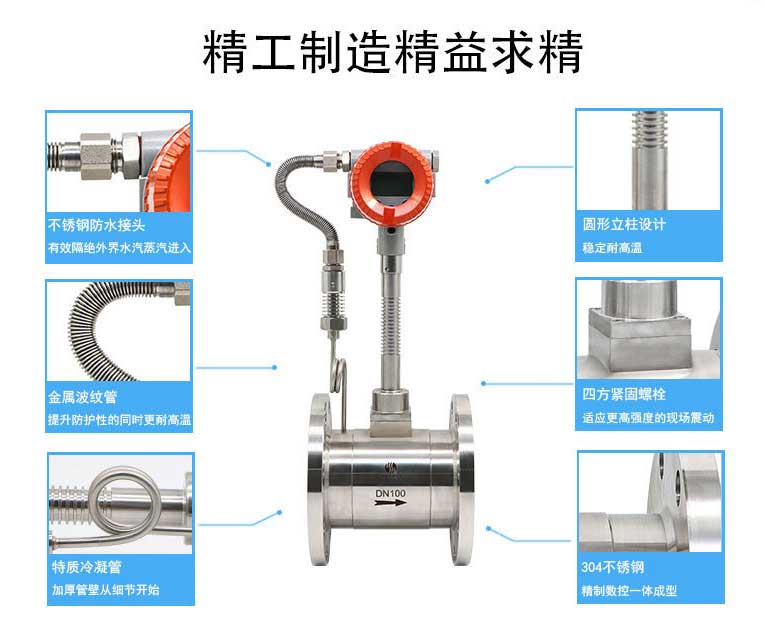

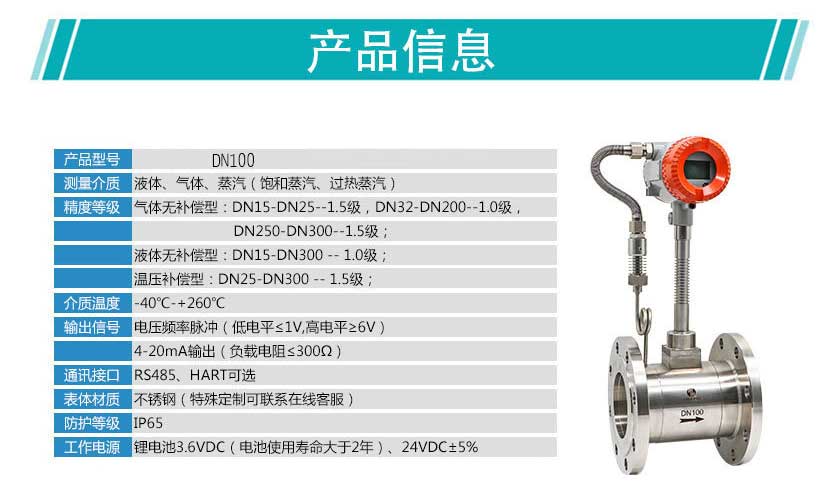

| 工业锅炉天然气供应（DN25~DN100） | 涡街流量计 | 结构简单、维护成本低、价格适中 | 远离锅炉振动源，安装减振器 |

| 天然气化工原料计量（含H₂S，DN15~DN50） | 科里奥利质量流量计 | 防腐材质可选、直接测质量流量、不受介质组分影响 | 避免高压差工况（压力损失≤10kPa） |

| 天然气储罐泄漏检测（小流量，Q≤5m³/h） | 热式质量流量计 | 灵敏度高（可测微小流量）、安装方便（插入式） | 定期清理探头油污（每3个月1次） |

| 低压天然气输送（0.1~0.3MPa，DN100~DN200） | 文丘里管差压流量计 | 压力损失小、结构坚固、适用于低压场景 | 节流件需按管道实际内径定制 |

 五、天然气流量计安装规范（现场施工关键要点）

 1. 安装前准备

- 仪表校验：贸易结算类仪表需经法定计量机构校验合格（出具检定证书），过程控制类仪表需通电测试零点和量程；

- 管道检查：管道内壁需清洁（无焊渣、铁锈、油污），圆度误差≤±0.5%，直管段长度满足仪表要求；

- 配件准备：根据工况选用防爆密封接头、防腐法兰、过滤器（100~200μm）、伴热装置（低温场景）。

 2. 通用安装要求

| 安装环节 | 要求说明 | 错误案例后果 |

|----------|----------|--------------|

| 安装位置 | 选择管道水平段（避免垂直安装，防止凝液积聚），远离泵、阀、弯头（间距≥10D） | 靠近阀门会导致流场紊乱，测量误差增大30%以上 |

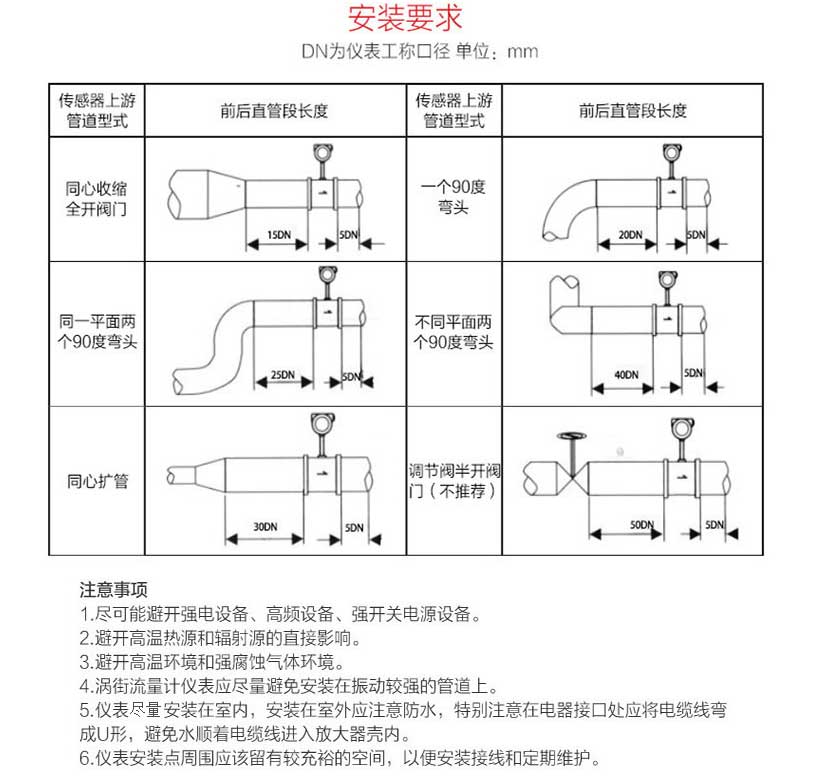

| 直管段 | 按仪表类型严格执行：涡轮/涡街（前10D后5D）、超声（前20D后10D）、差压式（前20D后10D） | 直管段不足会导致流场畸变，精度下降至±5%以上 |

| 流向与安装方向 | 按仪表壳体箭头方向安装（与天然气流向一致），涡轮流量计水平安装时叶轮轴需垂直地面 | 反向安装会导致无输出信号或测量值为负 |

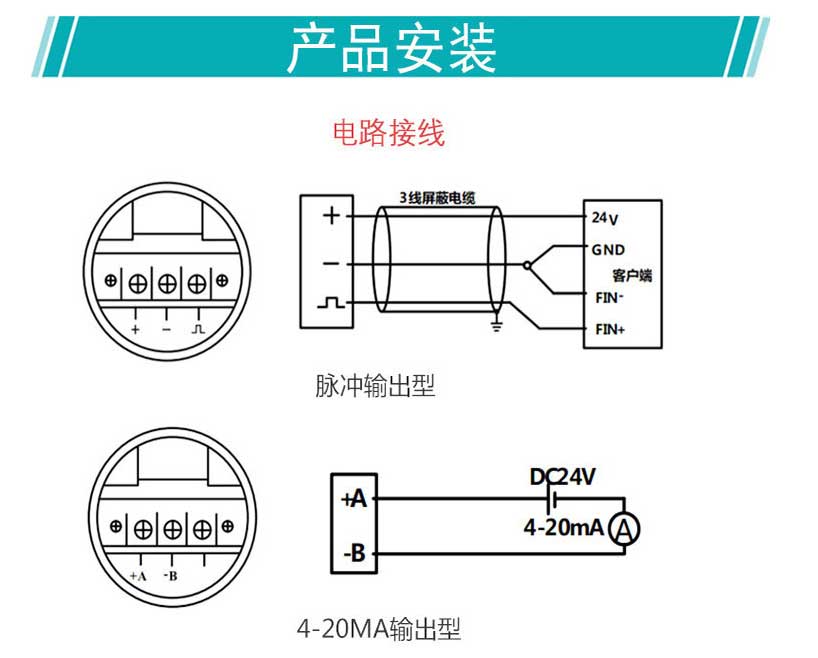

| 防爆与接地 | 仪表外壳接地电阻≤4Ω，接线盒密封良好（IP65防护等级），电缆采用防爆挠性管 | 接地不良会导致电磁干扰，信号波动大；密封不严会引发爆炸风险 |

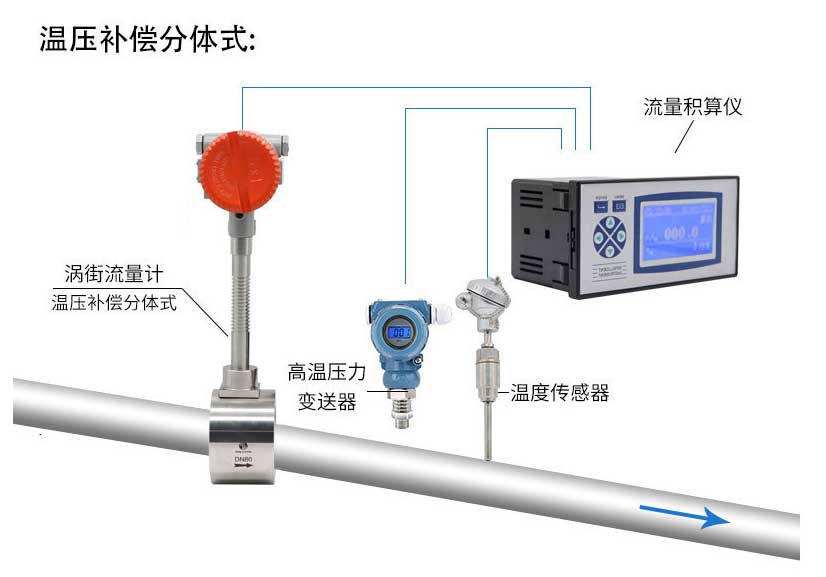

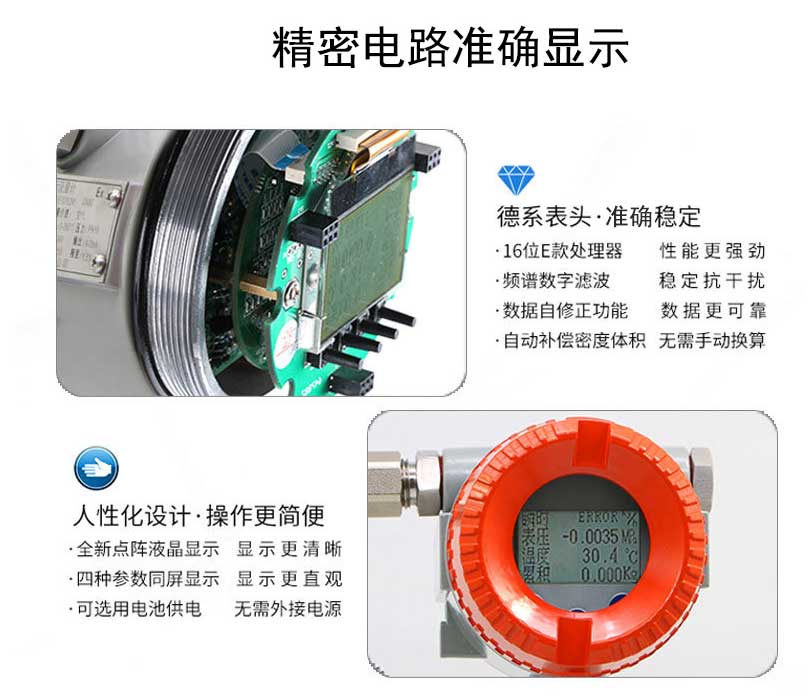

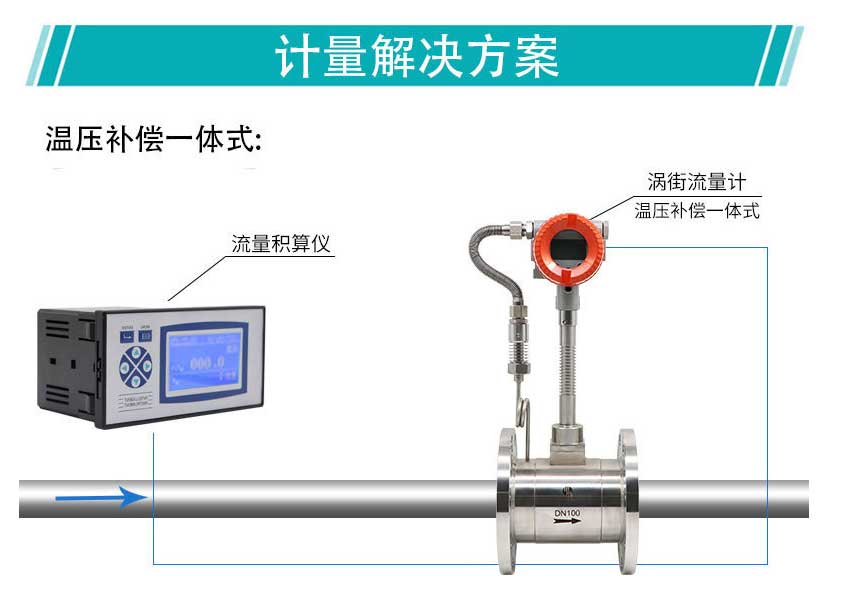

| 温度压力补偿 | 补偿传感器安装在流量计下游3~5D处，温度传感器插入深度≥管道内径的1/2 | 补偿点距离过近会导致温压数据滞后，流量计算误差增大 |

 3. 不同类型仪表专项安装要求

- 涡轮流量计：过滤器必须安装在 upstream 3~5D处，避免固体颗粒磨损涡轮叶片；低温场景（≤-10℃）需安装电伴热装置（功率20~50W/m）；

- 超声流量计：外夹式换能器安装前需清理管道外壁（去除防腐层、铁锈），涂抹耦合剂（耐高温型）；插入式需用钻孔机现场开孔（避免管道停气）；

- 涡街流量计：旋涡发生体需垂直向下（水平安装），避免凝液在发生体周围积聚；振动源附近需安装减振支架；

- 差压式流量计：节流件上下游取压口需在同一水平面上（避免液柱差影响），导压管需保温（防止冷凝水结冰），三阀组安装时需注意阀门开关顺序（避免差压变送器超压）。

 六、天然气流量计维护保养与常见故障处理

 1. 日常维护保养（按周期执行）

| 维护周期 | 维护内容 | 维护标准 |

|----------|----------|----------|

| 每日 | 检查仪表显示（流量、压力、温度）是否正常；检查接线盒密封是否良好；检查过滤器压差（≤0.1MPa） | 显示无异常波动，密封无松动，过滤器压差在允许范围 |

| 每周 | 清理仪表外壳灰尘；检查伴热装置工作状态（低温场景）；验证流量信号远传是否正常 | 外壳清洁，伴热装置正常发热，远传信号无丢失 |

| 每月 | 检查管道连接法兰是否泄漏（用肥皂水涂抹）；校准流量积算仪零点；检查防爆挠性管是否老化 | 无泄漏气泡，零点漂移≤±0.1%，挠性管无裂纹 |

| 每季度 | 清洗过滤器滤芯（或更换）；检查传感器探头（超声/热式）是否结垢；验证温度压力补偿精度 | 滤芯无堵塞，探头清洁，补偿误差≤±0.2% |

| 每年 | 送法定计量机构校验仪表（贸易结算类）；更换老化密封件（O型圈、垫片）；全面检查仪表内部部件（涡轮叶片、超声换能器） | 校验合格（误差≤±0.5%），密封件无老化，内部部件无磨损 |

 2. 常见故障处理（现场快速排查）

| 故障现象 | 可能原因 | 处理方法 |

|----------|----------|----------|

| 仪表无流量显示 | 1. 天然气未流动（阀门关闭）；2. 传感器故障（涡轮卡滞、超声换能器损坏）；3. 电源故障（防爆电源掉电） | 1. 检查阀门状态，确保流体流动；2. 拆卸涡轮流量计清理叶片，或更换超声换能器；3. 检查防爆电源，恢复供电 |

| 测量值偏高 | 1. 直管段不足（流场紊乱）；2. 传感器探头结垢（超声/涡街）；3. 温度压力补偿参数错误；4. 过滤器堵塞（导致流速升高） | 1. 调整安装位置，增加直管段；2. 清洗传感器探头；3. 重新输入天然气密度、压力温度量程等参数；4. 清洗或更换过滤器滤芯 |

| 测量值偏低 | 1. 仪表量程选择过大（正常流量处于量程下限）；2. 管道泄漏（天然气流失）；3. 差压式导压管堵塞；4. 涡轮叶片磨损（转速降低） | 1. 更换合适量程的仪表；2. 检查管道泄漏点并修复；3. 疏通导压管（用压缩空气吹扫）；4. 更换涡轮叶片或传感器 |

| 显示值波动大 | 1. 管道振动过大；2. 天然气流场不稳定（靠近弯头、泵）；3. 电磁干扰（附近有大功率设备）；4. 凝液在仪表内积聚 | 1. 安装减振支架；2. 调整仪表安装位置，增加直管段；3. 加强仪表接地，远离大功率设备；4. 排放仪表内凝液，优化安装角度 |

| 远传信号丢失 | 1. 电缆破损（防爆挠性管内电缆断裂）；2. 流量积算仪故障；3. DCS系统通讯故障 | 1. 更换破损电缆和挠性管；2. 重启流量积算仪，或恢复出厂设置后重新配置；3. 检查DCS通讯接口，修复通讯链路 |

 七、行业标准与法规要求

 1. 核心标准

- 计量检定规程：JJG 1037-2008《涡轮流量计检定规程》、JJG 1030-2007《超声流量计检定规程》、JJG 640-2016《差压式流量计检定规程》；

- 产品标准：GB/T 21391-2017《用气体涡轮流量计测量天然气流量》、GB/T 18604-2014《用超声流量计测量天然气流量》；

- 防爆标准：GB 3836.1-2021《爆炸性环境 第1部分：设备通用要求》、GB 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》；

- 防腐标准：NACE MR0175/ISO 15156《石油和天然气工业 用于含硫化氢环境的材料》。

 2. 法规要求

- 贸易结算类流量计必须经法定计量机构检定合格，取得检定证书后方可使用，检定周期≤1年；

- 用于爆炸性环境的仪表必须取得防爆合格证（Ex标志），严禁使用非防爆型仪表；

- 天然气长输管道、城市燃气管网的流量计数据需接入国家能源监管平台，确保数据可追溯。

 八、总结与选型建议

天然气流量计的选型与应用需紧密结合工况参数、应用场景和法规要求，核心原则是“**精度匹配需求、性能适应工况、成本合理可控**”：

1. 贸易结算场景优先选择涡轮流量计（中小口径）或超声流量计（大口径），确保测量精度和计量合规性；

2. 过程控制场景可选择涡街流量计或差压式流量计，兼顾性价比和维护便捷性；

3. 特殊工况（含H₂S、凝液、高压、小流量）需针对性选择防腐型、防堵型或质量流量计；

4. 安装和维护是保证仪表长期稳定运行的关键，需严格执行直管段要求、防爆接地规范和定期校验制度。

若需进一步获取某一型号流量计的详细技术参数、现场安装图纸或定制化选型方案，可提供具体工况参数（管径、压力、流量范围、应用场景等），以便提供更精准的专业支持。
