压缩空气流量计详细介绍（含选型/安装/案例/维护）

 一、产品定义与核心应用价值

压缩空气作为广泛应用于机械制造、化工、电子、食品医药等行业，其流量测量直接关系到能源消耗统计、成本核算、工艺优化及设备节能。压缩空气流量计是专门用于测量管道中压缩空气（通常为干燥、洁净的气体，压力范围0.4-1.6MPa，温度-20~80℃）体积流量或质量流量的工业仪表，核心功能是实时反馈气流参数，为生产过程控制、能源管理体系（EMS）建设提供数据支撑。

 核心应用场景

1. 能源计量：工厂压缩空气总耗量统计、各车间/设备分摊计量（用于成本核算）；

2. 工艺控制：气动设备供气压力/流量匹配、发酵罐曝气流量调节、喷涂生产线气流稳定控制；

3. 节能监测：泄漏检测（通过流量异常判断管道泄漏）、空压机运行负荷优化；

4. 质量追溯：食品医药行业洁净压缩空气输送量记录（符合GMP认证要求）。

 二、压缩空气流量计分类及技术原理

根据测量原理，压缩空气流量计主要分为容积式、差压式、速度式、质量式四大类，各类产品的技术特性、适用场景差异显著，具体对比如下：

| 流量计类型       | 核心代表产品               | 测量原理                                                                 | 量程比 | 精度等级 | 压力损失 | 适用工况特点                                                                 |

|------------------|----------------------------|--------------------------------------------------------------------------|--------|----------|----------|------------------------------------------------------------------------------|

| 容积式           | 腰轮流量计、膜式流量计     | 气体推动转子/膜片旋转，通过机械计数换算体积流量                           | 1:10~1:20 | ±0.5%~±1.5% | 中等 | 洁净、稳定压力，适合贸易结算、中小管径（DN15~DN100）                         |

| 差压式           | 孔板流量计、V锥流量计      | 基于伯努利方程，通过测量节流元件前后压差计算流量                           | 1:3~1:5  | ±1.0%~±2.5% | 较大 | 大管径（DN50~DN1000）、高温高压，适用于传统工业场景，维护简单但能耗较高       |

| 速度式           | 涡街流量计、叶轮流量计     | 气体流动带动漩涡/叶轮，频率与流速成正比，换算流量                         | 1:10~1:30 | ±0.5%~±1.0% | 小    | 洁净气体、中高流速，适合工艺控制，安装要求中等（需前后直管段）                |

| 质量式           | 热式质量流量计、科里奥利流量计 | 热式：测量气体带走的热量与质量流量的关系；科里奥利：利用惯性力直接测量质量 | 1:50~1:100（热式）；1:100~1:200（科里奥利） | ±0.2%~±1.0% | 极小（热式）/中等（科里奥利） | 热式：低流速、小管径（DN4~DN50），适合泄漏检测；科里奥利：高精度计量、复杂工况 |

 主流产品技术细节

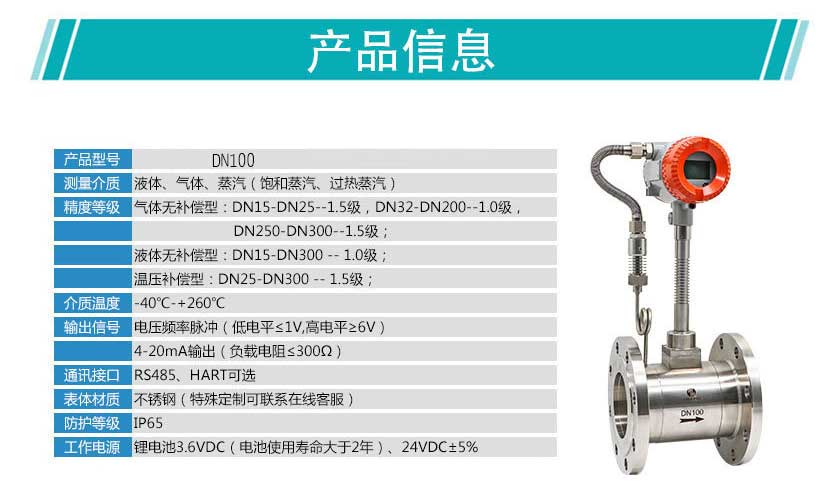

 1. 涡街流量计（最常用）

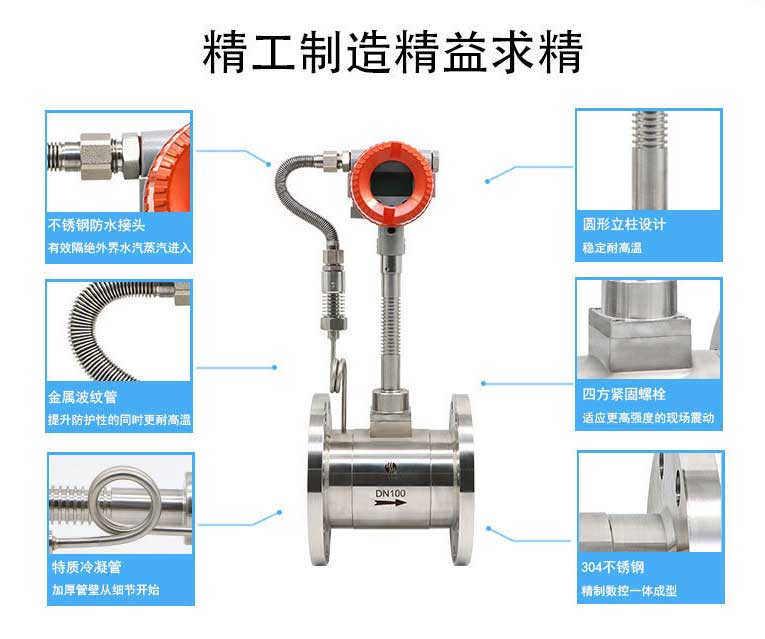

- 工作原理：当流体流经三角形柱体（漩涡发生体）时，会产生交替排列的漩涡，漩涡频率f与流速v满足公式f=St×v/d（St为斯特劳哈尔数，d为发生体特征尺寸），通过检测频率换算流量。

- 压缩空气适配优势：

  - 压力适应范围宽（0.1~4.0MPa），符合工业压缩空气压力标准；

  - 无运动部件（插入式/管道式），维护成本低，适合连续运行；

  - 量程比宽（1:20~1:30），可覆盖空载到满负荷的流量变化（如空压机启停过程）。

- 典型型号：

  - 管道式：DN20~DN300，精度±0.5%FS，温度范围-40~150℃（如横河AXF系列、 Emerson罗斯蒙特8800系列）；

  - 插入式：DN100~DN2000，精度±1.0%FS，适合大管径管道（如西门子SITRANS FUP1010）。

 2. 热式质量流量计

- 工作原理：采用“恒温差法”，传感器内置两个加热电阻，一个测量气体温度，另一个被加热到固定温差，气体流动带走的热量与质量流量成正比，通过计算热量损耗得到流量值。

- 压缩空气适配优势：

  - 直接测量质量流量，无需温度、压力补偿（压缩空气压力波动时仍准确）；

  - 压损极小（几乎可忽略），节能效果显著；

  - 响应速度快（≤100ms），适合泄漏检测、瞬时流量监测。

- 典型型号：DN4~DN100，精度±0.8%~±1.0%FS，量程范围0.01~1000m³/h（如美国Alicat MCR系列、国产深圳万讯MX628系列）。

 3. 科里奥利质量流量计

- 工作原理：流体在振动的U型管内流动时，产生科里奥利力，管道两端的振动相位差与质量流量成正比，直接输出质量流量信号。

- 压缩空气适配优势：

  - 测量精度极高（±0.2%~±0.5%FS），适合贸易结算、高精度工艺控制；

  - 不受温度、压力、粘度影响（压缩空气干燥度变化时仍稳定）；

- 局限性：价格较高，大管径（DN>50）产品体积大，安装空间要求高。

- 典型型号：DN15~DN100，质量流量范围0.1~500kg/h（如Endress+Hauser Promass Q系列）。

 三、压缩空气流量计选型指南（按工况优先级排序）

选型核心原则：匹配介质特性、工况参数、测量需求，兼顾安装条件与成本，具体步骤如下：

 1. 明确核心工况参数（必选）

| 参数类型       | 关键指标                                                                 | 选型影响分析                                                                 |

|----------------|--------------------------------------------------------------------------|------------------------------------------------------------------------------|

| 介质参数       | 干燥度（露点≤-20℃为干燥，否则含油含水）、洁净度（是否有粉尘/油雾）       | 含油含水→选耐污染型号（如涡街流量计带防凝露设计）；粉尘多→避免容积式/叶轮式（易卡滞） |

| 工艺参数       | 管道直径（DN）、工作压力（P）、工作温度（T）、流量范围（Qmin~Qmax）       | 管径DN<50→优先热式/小管径涡街；DN>100→插入式涡街/V锥；压力波动大→选质量流量计（无需补偿） |

| 安装环境       | 现场振动（如空压机附近）、温度变化（室外/高温车间）、防爆要求（化工区）   | 振动大→避免科里奥利/叶轮式；室外→选IP65防护、带保温设计；防爆→Ex d IIBT4等级 |

 2. 确定测量需求（优先级：精度>功能>成本）

- 贸易结算/成本核算：精度≥±0.5%，优先容积式（腰轮）/科里奥利质量流量计；

- 工艺控制/节能监测：精度±0.5%~±1.0%，优先涡街/热式质量流量计（响应快、量程比宽）；

- 泄漏检测/低流量监测：量程比≥1:50，优先热式质量流量计（可测0.01m³/h极小流量）；

- 远程监控需求：选带4-20mA/RS485信号输出、支持Modbus协议的型号（适配EMS系统）。

 3. 安装条件适配（避免选型后无法安装）

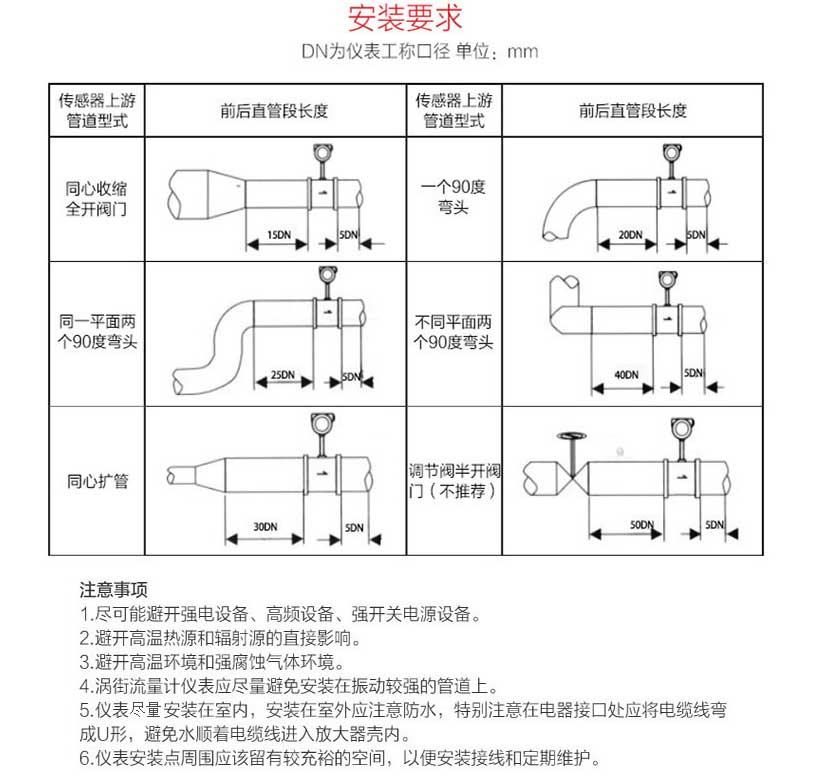

- 直管段要求：涡街流量计需前10D×后5D（D为管道直径），孔板流量计需前15D×后5D，热式/科里奥利无严格直管段要求；

- 安装位置：水平管道→优先安装在管道上部（避免冷凝水积聚）；垂直管道→确保流体自下而上流动（保证满管）；

- 空间限制：狭小空间→选插入式（体积小），避免科里奥利（U型管结构体积大）。

 4. 成本与维护平衡

- 经济型选型（预算有限）：DN50~DN300→管道式涡街流量计（价格适中、维护简单）；

- 长期运行优先（降低维护成本）：选无运动部件型号（涡街/热式），避免容积式（需定期校准转子）；

- 高性价比组合：总表（贸易结算）用科里奥利/腰轮，分表（车间计量）用涡街/热式。

 典型工况选型示例

| 工况描述                          | 推荐型号                          | 选型依据                                                                 |

|-----------------------------------|-----------------------------------|--------------------------------------------------------------------------|

| 化工车间，DN100管道，0.8MPa，含少量油雾，用于成本核算 | 耐污染型涡街流量计（精度±0.5%）   | 管径适配，耐油雾，精度满足核算需求，价格低于科里奥利                         |

| 电子厂洁净车间，DN25管道，0.6MPa，干燥无油，泄漏检测 | 热式质量流量计（量程0.01~50m³/h） | 小管径、低流量适配，直接测质量流量，无压损，符合洁净环境要求                 |

| 钢铁厂空压机站，DN500管道，1.2MPa，大流量波动，节能监测 | 插入式涡街流量计（量程1:30）      | 大管径适配，安装便捷，量程比宽，可覆盖空压机启停时的流量变化                 |

 四、安装与调试实操指南（含现场图片标注）

 1. 安装前准备

- 管道要求：管道内壁光滑（无毛刺、结垢），安装位置远离阀门、弯头、三通（避免流场紊乱）；

- 仪表检查：核对型号与工况匹配（如压力等级、管径），检查传感器是否完好（热式传感器无破损）；

- 工具准备：扳手、水平仪、焊接设备（管道式安装）、钻孔工具（插入式安装）。

 2. 现场安装步骤（以最常用的管道式涡街流量计为例）

 步骤1：确定安装位置（关键！影响测量精度）

- 直管段预留：前10D（上游）、后5D（下游），示例：DN100管道需预留1m（前）+0.5m（后）直管段；

- 安装方向：传感器探头朝向管道中心，流量方向与仪表箭头一致（不可反向安装）；

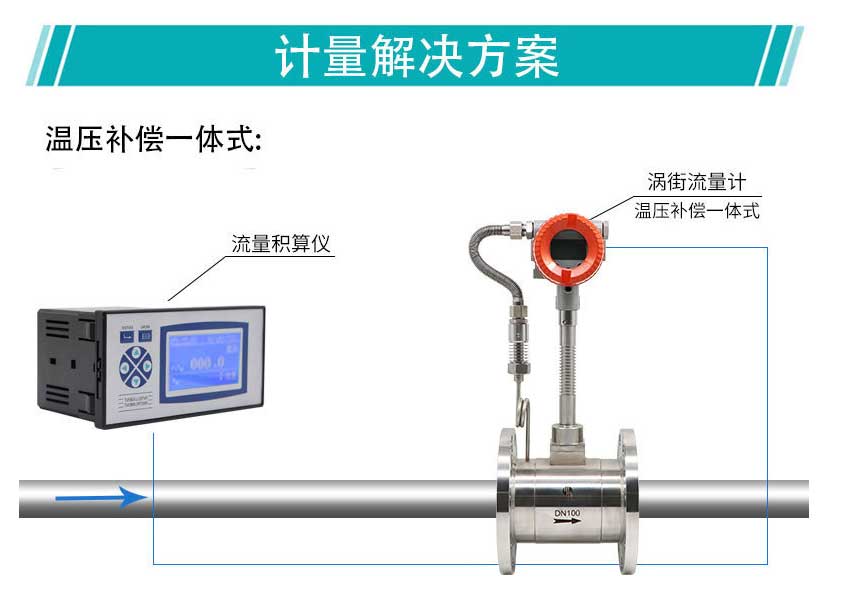

- 现场图片标注（示意图）：



  （标注说明：1. 上游直管段10D；2. 下游直管段5D；3. 仪表箭头与流体方向一致；4. 安装位置远离阀门/弯头≥10D）

 步骤2：管道切割与焊接（法兰连接型）

- 切割管道：根据仪表长度切割管道，确保法兰端面平行（偏差≤0.2mm）；

- 焊接法兰：法兰中心与管道中心对齐，焊接后清理法兰端面（无焊渣、毛刺）；

- 密封处理：使用耐高压垫片（如四氟垫片），螺栓均匀紧固（避免泄漏）。

 步骤3：插入式流量计安装（大管径DN>100）

- 钻孔：在管道水平段上部钻孔（孔径匹配插入深度），避免在底部（积聚冷凝水）或顶部（积气）；

- 插入深度：传感器探头插入管道中心（针对圆形管道，插入深度=管径×0.5）；

- 现场图片标注（示意图）：



  （标注说明：1. 钻孔位置在管道水平上部；2. 插入深度至管道中心；3. 密封填料压紧（防泄漏）；4. 固定支架（防振动））

 3. 调试与校准

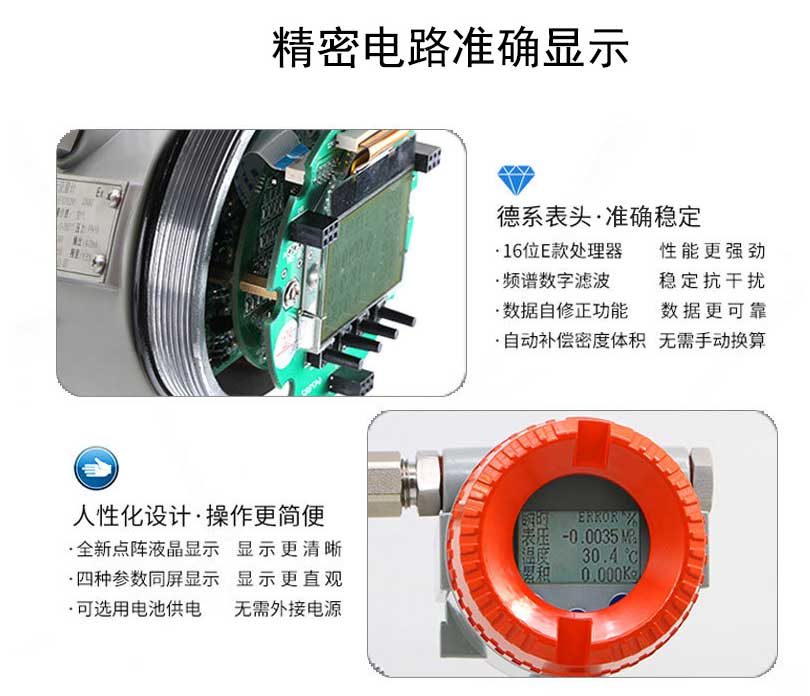

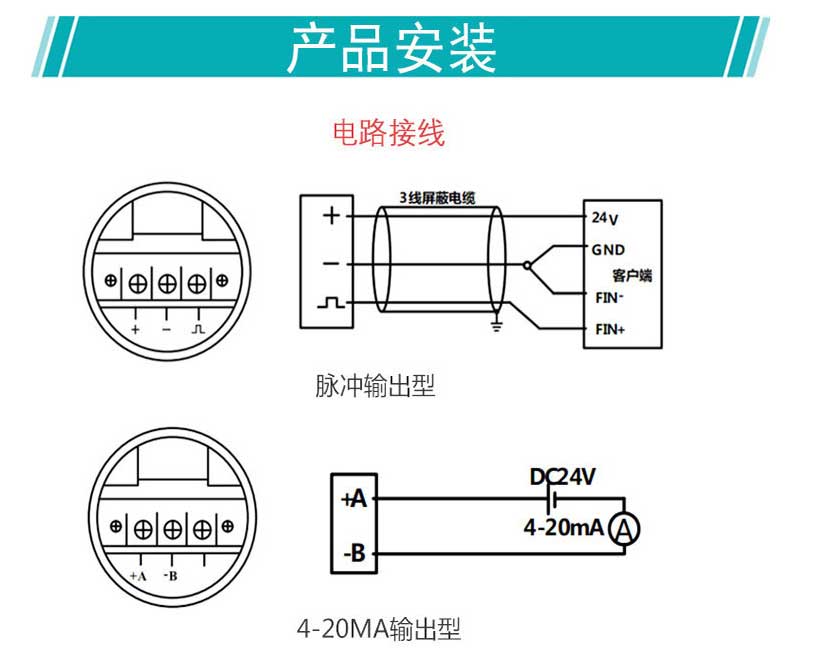

- 通电前检查：电源电压（AC220V或DC24V）、信号线路连接（4-20mA/RS485）是否正确；

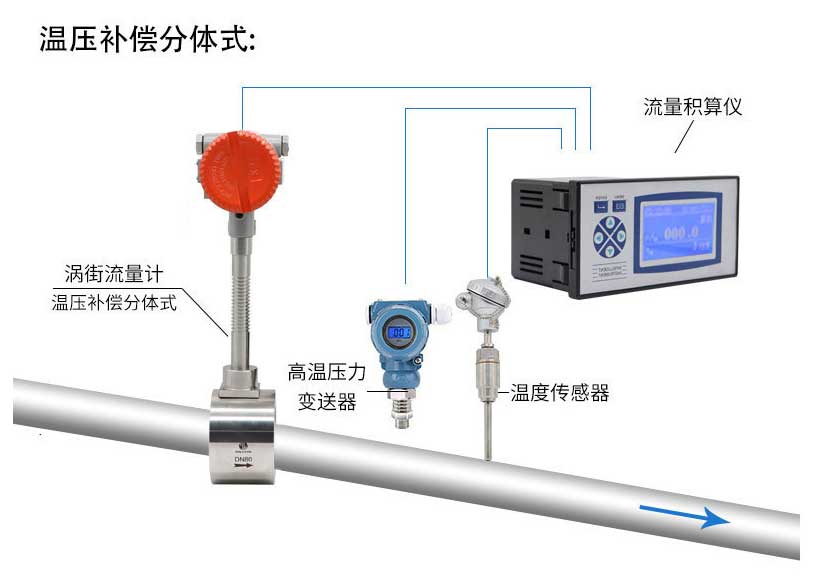

- 参数设置：输入管道直径、工作压力、温度（涡街流量计需补偿）、量程范围等参数；

- 校准验证：

  - 现场校准：使用标准皮托管或便携气体流量计对比，误差≤±1.0%为合格；

  - 实验室校准：送至计量机构，基于压缩空气介质进行标定（出具校准证书，用于贸易结算）。

 4. 安装禁忌（避免常见错误）

- 禁止在管道弯头、阀门、泵出口10D范围内安装（流场紊乱导致误差>10%）；

- 禁止在冷凝水积聚处安装（热式传感器易短路，容积式易卡滞）；

- 禁止反向安装（仪表箭头与流体方向相反，无流量显示或显示异常）；

- 插入式仪表禁止插入深度不足（测量值偏低）或过度（损坏传感器）。

 五、现场应用案例（含工况细节与效果）

 案例1：汽车零部件厂压缩空气能耗计量（贸易结算场景）

- 工况参数：DN80管道，工作压力0.7MPa，温度25℃，流量范围50~500m³/h，干燥无油，用于车间能耗分摊；

- 选用产品：腰轮容积式流量计（精度±0.5%FS，型号：爱拓利CASTELLI TRX80）；

- 安装细节：安装在车间主供气管道，预留前15D×后5D直管段，法兰连接，配套温度压力补偿模块；

- 应用效果：计量误差≤±0.3%，满足成本核算要求，通过数据监测发现3号车间存在异常泄漏（流量夜间未归零），整改后每月节约压缩空气1200m³。

 案例2：制药厂洁净压缩空气工艺控制（GMP认证场景）

- 工况参数：DN32管道，工作压力0.6MPa，温度30℃，流量范围10~100m³/h，露点-40℃（洁净无油），用于发酵罐曝气控制；

- 选用产品：热式质量流量计（精度±0.8%FS，型号：Alicat MCR-32）；

- 安装细节：垂直管道安装（流体自下而上），无直管段要求，传感器插入管道中心，防护等级IP67（适应洁净车间清洗环境）；

- 应用效果：实时反馈曝气流量，与PLC联动调节阀门开度，流量稳定性±1%，符合GMP认证对工艺参数可追溯的要求，发酵效率提升8%。

 案例3：化工园区空压机站大流量监测（节能场景）

- 工况参数：DN600管道，工作压力1.0MPa，温度40℃，流量范围500~5000m³/h，含少量粉尘，用于空压机负荷优化；

- 选用产品：插入式涡街流量计（精度±1.0%FS，型号：西门子SITRANS FUP1010）；

- 安装细节：水平管道上部安装，前10D×后5D直管段，钻孔直径50mm，传感器带防尘保护罩，防爆等级Ex d IIBT4；

- 应用效果：远程监测总流量，通过数据分析调整空压机运行台数（高峰3台，低谷1台），每月节电2.3万度，投资回收期6个月。

 六、维护与故障排查（延长使用寿命+保障精度）

 1. 日常维护（定期执行）

| 维护周期 | 维护内容                                                                 | 注意事项                                                                 |

|----------|--------------------------------------------------------------------------|--------------------------------------------------------------------------|

| 每日     | 检查仪表显示是否正常（无报错、流量稳定）、管道有无泄漏                   | 发现流量异常波动→排查是否存在泄漏或传感器故障                             |

| 每月     | 清洁传感器探头（热式/插入式）、检查接线端子是否松动                     | 清洁时需断电，热式传感器用无水乙醇擦拭（避免损伤涂层）                     |

| 每6个月  | 检查直管段是否有积尘/冷凝水、校准仪表零点（关闭阀门，流量应为0）         | 积尘过多→用压缩空气吹扫管道，冷凝水→安装排水阀                           |

| 每年     | 送计量机构校准（贸易结算用仪表）、更换密封垫片（法兰连接型）             | 校准证书需留存（用于审计），垫片选用与工作压力匹配的耐温型                 |

 2. 常见故障排查（现场可快速处理）

| 故障现象               | 可能原因                                                                 | 排查方法                                                                 |

|------------------------|--------------------------------------------------------------------------|--------------------------------------------------------------------------|

| 无流量显示             | 1. 电源未接通；2. 传感器安装反向；3. 流量低于量程下限；4. 管道未充满流体 | 1. 检查电源电压；2. 核对仪表箭头与流体方向；3. 更换量程更小的仪表；4. 调整安装位置（确保满管） |

| 测量值偏高             | 1. 直管段不足（流场紊乱）；2. 传感器污染（热式探头结垢）；3. 压力补偿参数错误 | 1. 重新调整安装位置；2. 清洁传感器；3. 核对工作压力参数（涡街流量计）     |

| 测量值偏低             | 1. 插入式传感器插入深度不足；2. 管道泄漏；3. 量程设置过大                 | 1. 调整插入深度至管道中心；2. 检查管道法兰/阀门密封；3. 重新设置量程范围 |

| 显示波动大             | 1. 现场振动剧烈；2. 流体含气泡/杂质；3. 电源干扰                         | 1. 安装减震支架；2. 安装过滤器（介质不洁时）；3. 信号线路穿屏蔽管         |

 3. 典型故障案例

- 故障：热式质量流量计显示“Err-02”（传感器故障）；

- 排查：拆检传感器发现探头涂层破损（因管道内有尖锐杂质）；

- 解决：更换传感器探头，在仪表上游安装100μm过滤器，后续运行正常。

- 故障：涡街流量计流量显示为0，但管道有气流；

- 排查：核对安装方向发现反向安装（仪表箭头与流体方向相反）；

- 解决：拆卸仪表并反向安装，流量显示恢复正常。

 七、、总结与选型建议

压缩空气流量计的选型核心是“工况匹配+需求导向”：

1. 优先选择无运动部件、压损小、量程比宽的型号（如涡街、热式质量流量计），降低维护成本与能耗；

2. 贸易结算选容积式/科里奥利（高精度），工艺控制选涡街（高性价比），泄漏检测选热式（低流量适配）；

3. 安装时严格遵守直管段要求、安装方向、密封防护，避免因安装不当导致测量误差；

4. 长期运行需重视定期校准与维护，尤其是贸易结算用仪表，校准周期不可超过1年。

通过合理选型、规范安装与科学维护，压缩空气流量计可实现对气流参数的精准监测，为工业生产的节能降耗、成本控制提供可靠数据支撑。如需针对具体工况（如特殊管径、压力、介质特性）获取定制化选型方案，可提供详细参数进一步分析。
