一、核心概念：什么是质量流量？

- 体积流量：单位时间内流过管道某一截面的流体体积（例如：立方米/小时 m³/h，升/分钟 L/min）。它会随着流体的温度、压力变化而变化。

- 质量流量：单位时间内流过管道某一截面的流体质量（例如：千克/小时 kg/h，吨/小时 t/h）。质量是恒定不变的，不受温度、压力影响。

简单比喻：

- 体积流量好比是“一杯水”，但一杯热水和一杯冷水的体积虽然一样，质量却因密度不同而略有差异。

- 质量流量则是直接称量这“一杯水”有多重。

因此，质量流量计提供了更直接、更精确的计量方式，尤其适用于贸易结算和精密过程控制。

---

 二、工作原理（主要类型）

质量流量计主要有两种实现原理：

 1. 科里奥利质量流量计 - 最主流的类型

这是目前应用最广泛、精度最高的质量流量计。

- 工作原理：基于科里奥利效应（一种在旋转坐标系中出现的惯性力）。

    1. 传感器内部有一根或两根U形、Ω形或直形的测量管。

    2. 驱动线圈使测量管以一个稳定的频率振动（像音叉一样）。

    3. 当流体流入测量管时，流体会被强制跟随管子振动。

    4. 当没有流量时，管子上下振动，但两侧相位相同。

    5. 当有流体流过时，科里奥利力会产生作用：流入侧的流体产生一个反向力，流出侧的流体产生一个正向力。这导致测量管发生扭曲（相位差或形变）。

    6. 位于测量管入口和出口侧的传感器会检测到这个扭曲量（即相位差）。

    7. 这个扭曲量的大小与流经测量管的流体质量流量成正比。通过测量这个量，就可以直接计算出质量流量。

- 主要特点：

    - 优点：

        - 直接测量质量流量，精度极高（可达±0.1%甚至更高）。

        - 同时测量密度和温度，并可推导出体积流量、浓度等参数（多功能）。

        - 不受流体物性（如粘度、密度、导电性）和流态（层流/湍流）的显著影响。

        - 测量范围宽。

    - 缺点：

        - 初始成本较高。

        - 压损相对较大（取决于管形）。

        - 对安装有要求（需要避免外部振动和应力）。

        - 不适用于非常大的管径。

        - 对于夹带气体的液体测量，会影响精度。

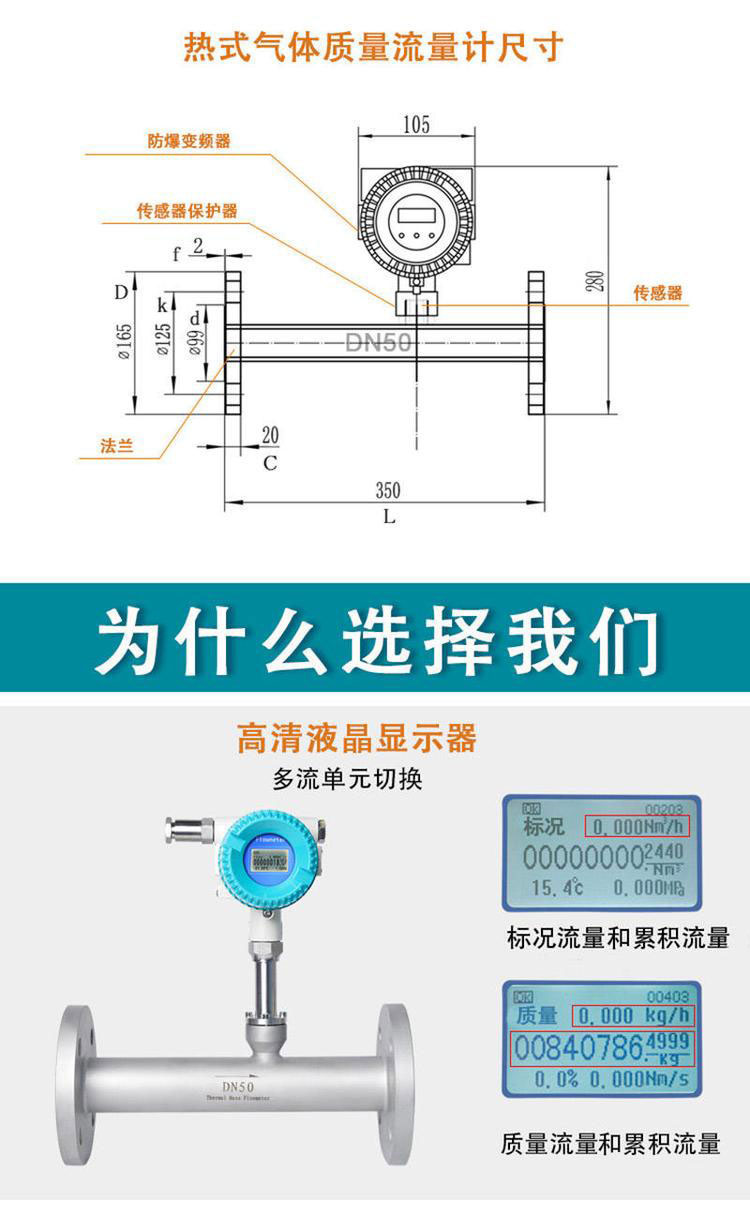

 2. 热式质量流量计

- 工作原理：基于流体流过热源时的热传导效应。

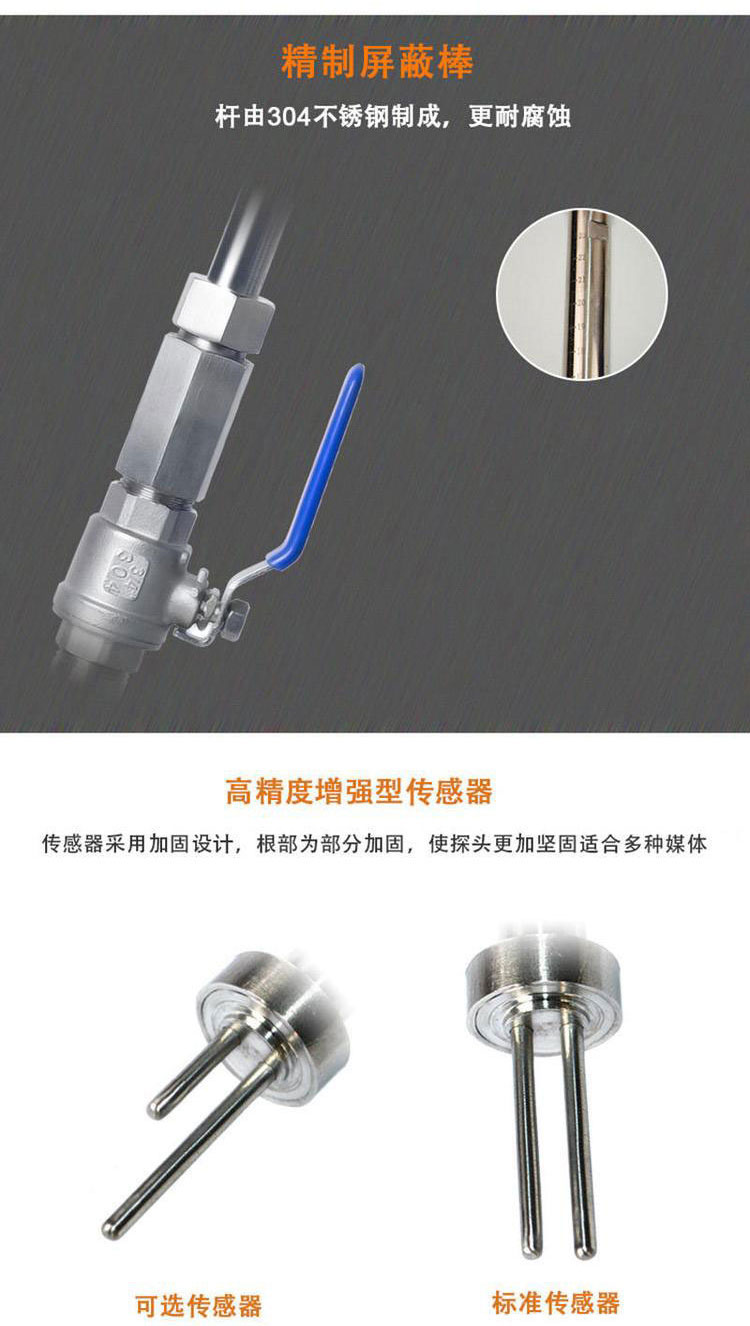

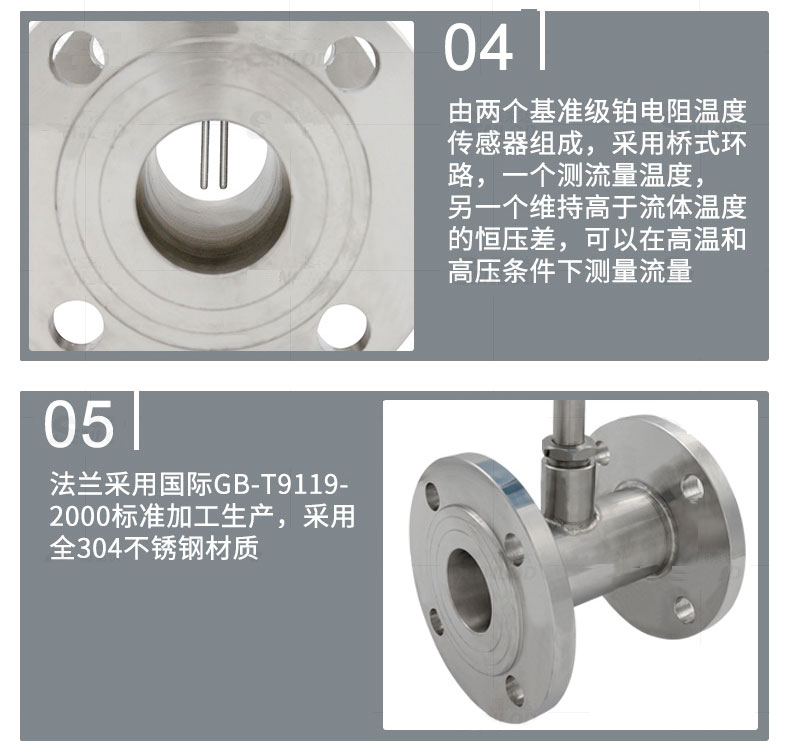

    1. 传感器有两个温度探头：一个被加热作为热源，另一个用于测量流体本体温度。

    2. 当流体静止时，两个探头之间存在一个固定的温差。

    3. 当流体流动时，会带走加热探头的热量，使其温度下降。流体的质量流量越大，带走的热量就越多。

    4. 维持加热探头温度恒定所需的加热功率（恒温法），或者两个探头之间的温差变化（恒功率法），与流体的质量流量存在函数关系。

- 主要特点：

    - 优点：

        - 压损极小，几乎为零（通常是插入式）。

        - 响应速度快。

        - 非常适合测量气体的大流量和微小流量。

        - 结构简单，成本相对较低（尤其是插入式）。

    - 缺点：

        - 精度通常低于科里奥利流量计。

        - 测量结果受流体成分和物性（比热容）影响较大。如果气体成分变化，需要重新标定。

        - 一般不适用于液体。

---

 三、主要应用领域

质量流量计广泛应用于需要对物质进行精确计量和控制的行业：

1.  石油与化工：原油、成品油、化学原料、溶剂的贸易交接与配送；反应器进料控制。

2.  食品与饮料：糖、巧克力、食用油、奶制品、啤酒、可乐等配料的批量控制。

3.  制药行业：精确的药液配比、培养基添加、灌装。

4.  半导体行业：高纯度特种气体（如SiH₄， NH₃）的精密输送。

5.  能源与环保：天然气计量、碳排放监测、水处理中化学药剂的添加。

---

 四、选型要点

在选择质量流量计时，需要考虑以下因素：

1.  流体类型：是液体还是气体？清洁还是含有颗粒？科里奥利适用性更广，热式主要用于气体。

2.  测量范围（流量大小）：确保工况流量在流量计的量程范围内，一般选择在量程的20%~80%之间使用最佳。

3.  精度要求：贸易结算和精密配方需要高精度的科里奥利流量计；过程监控可选用精度稍低的热式或经济型科里奥利。

4.  压力与温度：确保流量计能承受工艺管道的最大压力和温度。

5.  压力损失：科里奥利流量计会产生一定的压损，需确认系统能否接受。

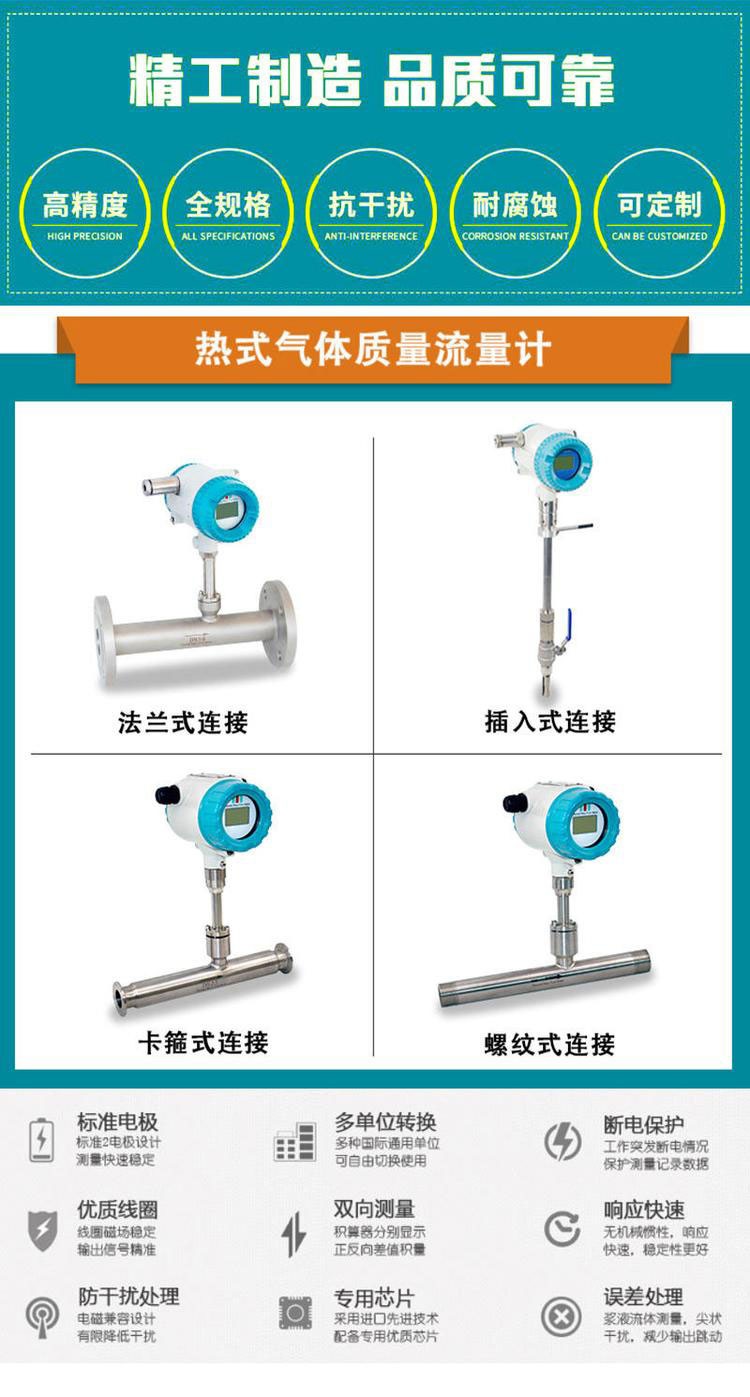

6.  安装要求：科里奥利流量计需要一定的直管段并避免振动；热式插入式则需要考虑插入深度和方向。

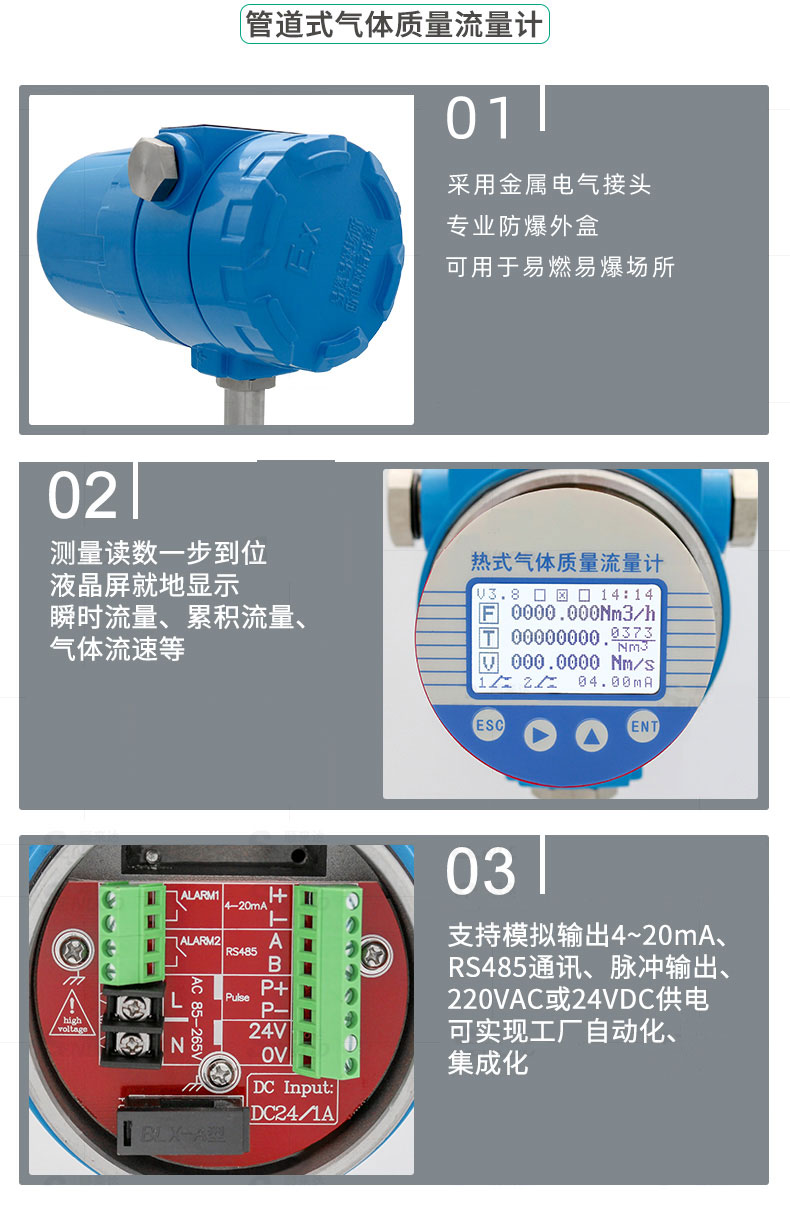

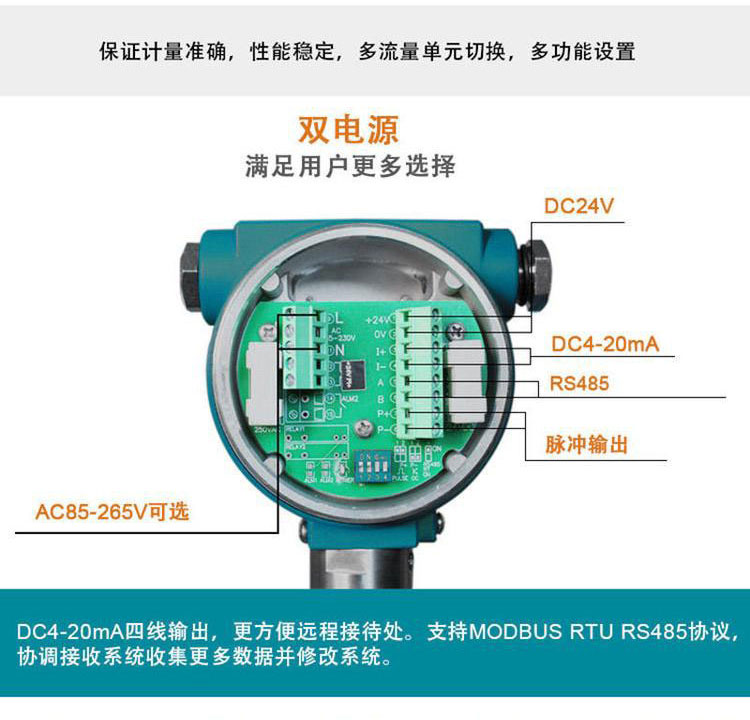

7.  输出信号与通讯：需要什么信号（4-20mA， 脉冲）？是否需要现场显示？是否需要总线通讯（如HART， Profibus）？

8.  成本：包括初始购买成本、安装成本和长期维护成本。

 总结

| 特性 | 科里奥利质量流量计 | 热式质量流量计 |

| :--- | :--- | :--- |

| 原理 | 科里奥利力 | 热传导 |

| 主要测流体 | 液体、气体、浆液 | 主要为气体 |

| 精度 | 高（±0.1% ~ ±0.5%） | 中（±1% ~ ±2% FS） |

| 测量参数 | 质量流量、密度、温度、体积流量 | 质量流量、温度 |

| 压损 | 中等 | 极低 |

| 成本 | 较高 | 中低 |

| 适用场景 | 贸易结算、精密配料、复杂流体 | 气体监控、通风、大管径气体流量 |
