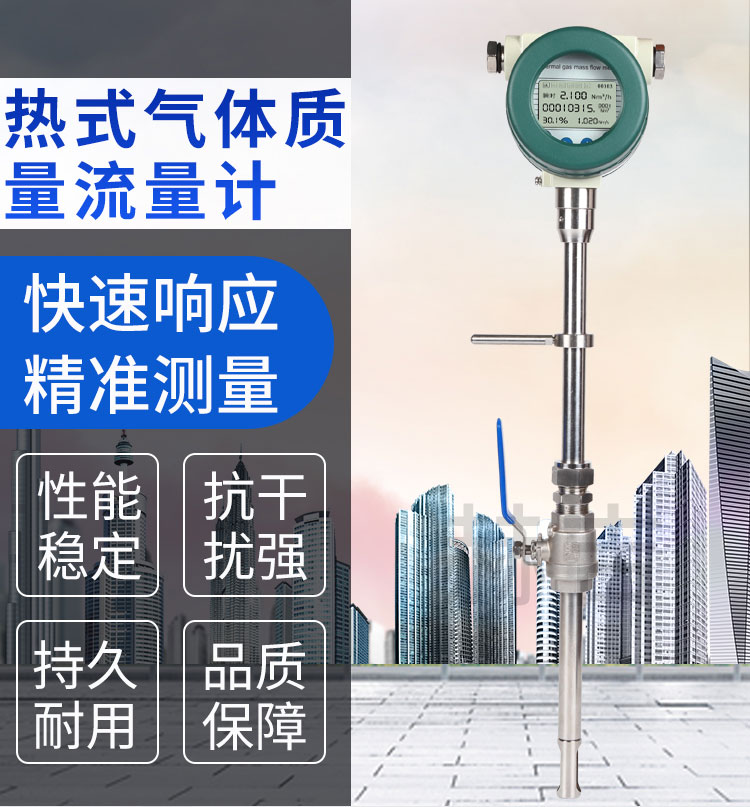

插入式热式气体质量流量计是一种基于热传导原理来直接测量气体质量流量的仪表。它得名于其安装方式——“插入式”，即通过一个安装点（如管道上的开孔）将探头深入到管道中心进行测量。

由于其结构紧凑、压损极小、量程比宽等特点，它在大管径气体流量测量领域应用非常广泛。

---

 工作原理

其核心工作原理是热扩散技术。传感器探头通常包含两个（或一个）铂电阻温度传感器（RTD）：

   一个速度传感器（被加热）：通过电路控制使其保持在一个高于气体温度的恒定温差。

   一个温度传感器（参考）：用于实时感知气体的实际温度。

当气体流速为零时，两个传感器之间的温差最大。当气体开始流动时，流动的气体会带走速度传感器的热量，导致其温度下降。为了维持恒定的温差，测量电路需要向速度传感器施加更多的加热功率。

气体的质量流量与所需的加热功率之间存在确定的数学关系。通过精确测量这个加热功率，并辅以气体温度补偿，仪表内部的微处理器可以直接计算出气体的质量流量。

核心公式简化理解：

流量 ∝ 加热功率

---

 主要特点

1.  直接测量质量流量：无需进行温度、压力补偿，输出信号直接对应于标准状态下的体积流量或质量流量，简化了系统配置。

2.  极低的压力损失：插入式探头对管道内流体的阻碍非常小，因此造成的压力损失可以忽略不计，节能效果好。

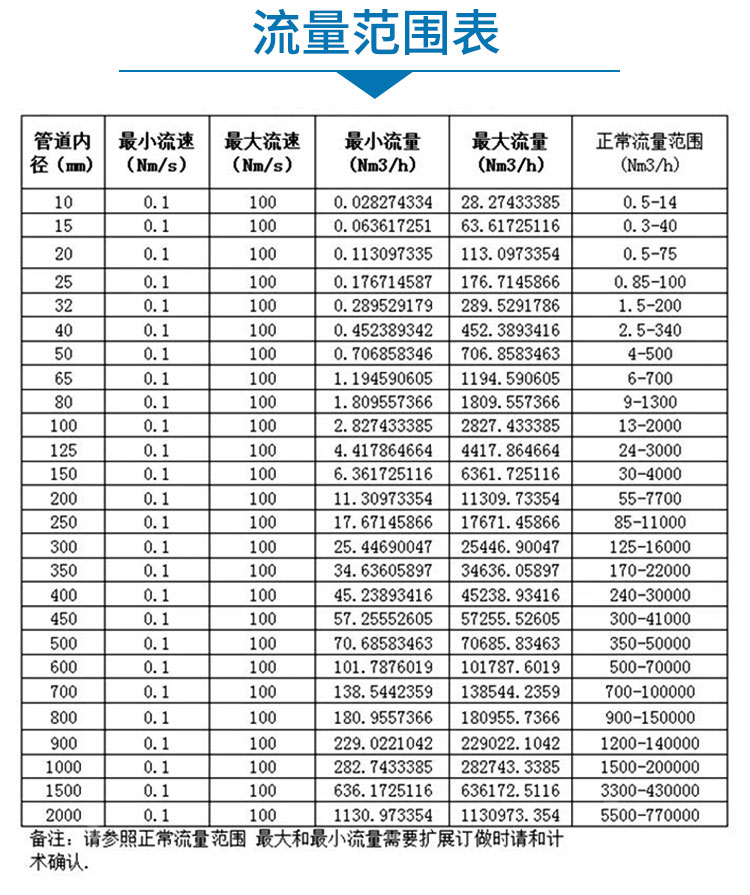

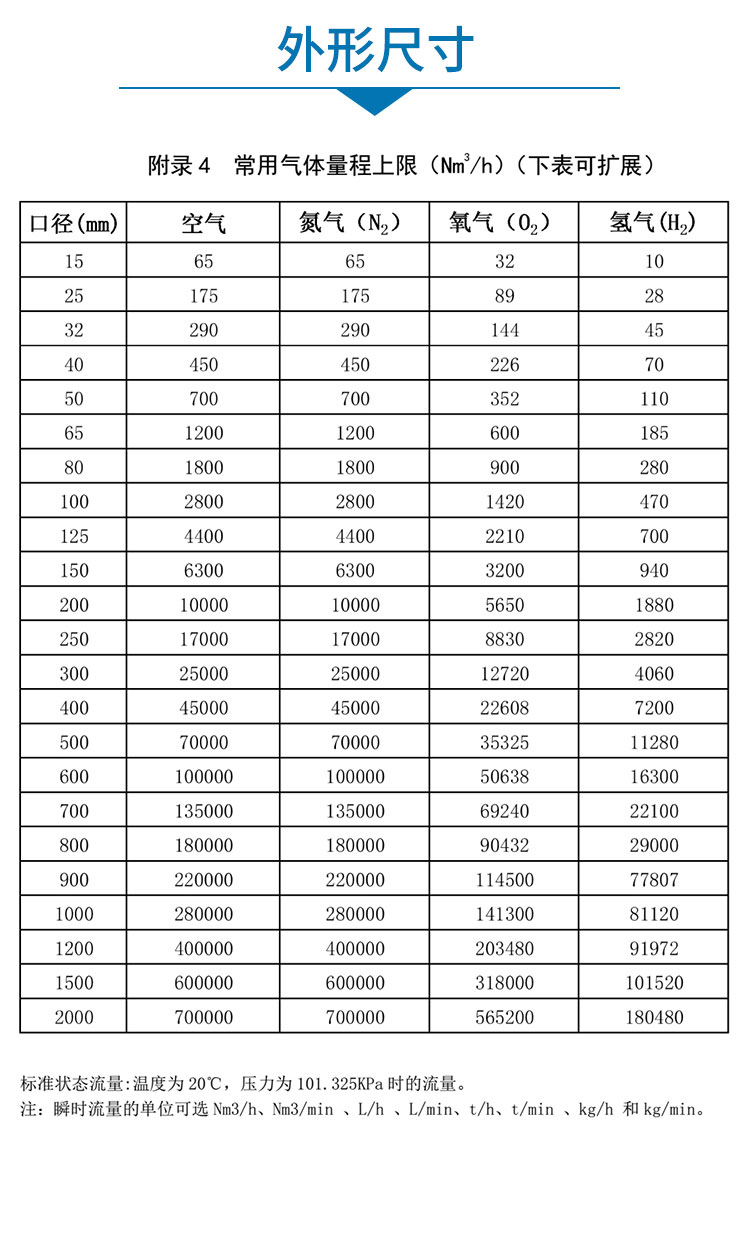

3.  宽量程比：通常可达 1:100 甚至更高，能够精确测量从极低到极高的流速，解决了传统仪表（如孔板）在低流速下无法准确测量的问题。

4.  适用于大管径管道：相对于满管式流量计，在大管径（DN80以上）应用中，插入式具有极高的性价比，安装和维护更方便。

5.  高精度和可靠性：现代热式流量计的精度通常可达读数的 ±1% ~ ±1.5%，且传感器不易堵塞或磨损。

6.  数字通信与输出：通常配备 4-20 mA 模拟输出、脉冲输出以及 HART、Profibus-PA、Modbus 等现场总线协议，易于集成到控制系统中。

---

 典型应用

插入式热式气体质量流量计特别适用于以下场景：

   烟气排放监测（CEMS）：测量烟囱中排放的 SO₂、NOx 等气体的流量。

   压缩空气测量与能源管理：监控工厂压缩空气系统的用量和泄漏。

   锅炉/燃烧器助燃空气测量：优化燃烧效率。

   燃气计量：测量天然气、煤气、沼气等。

   通风管道（HVAC）：测量送风或排风流量。

   矿井通风：监测巷道中的风速和风量。

   化工过程气体：测量各种反应气体、工艺气体的流量。

---

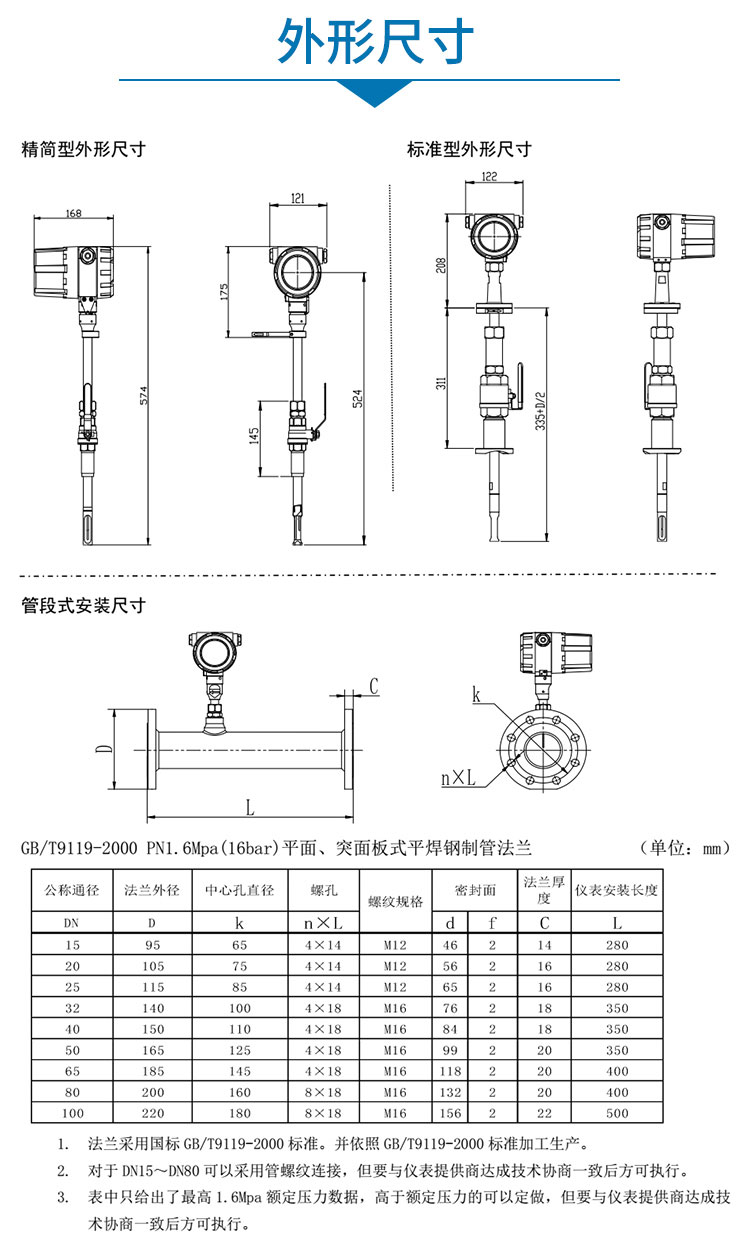

 结构与安装

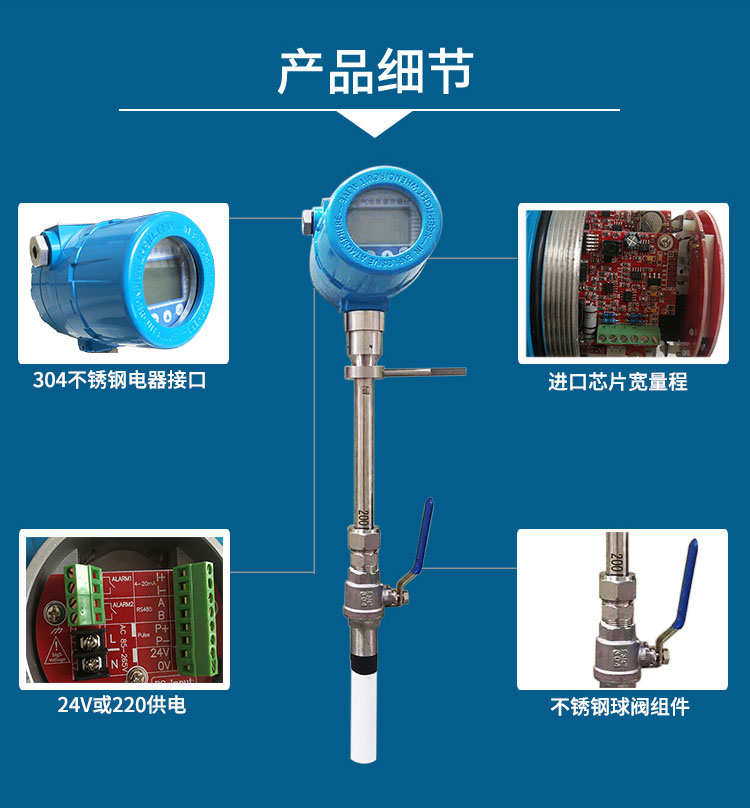

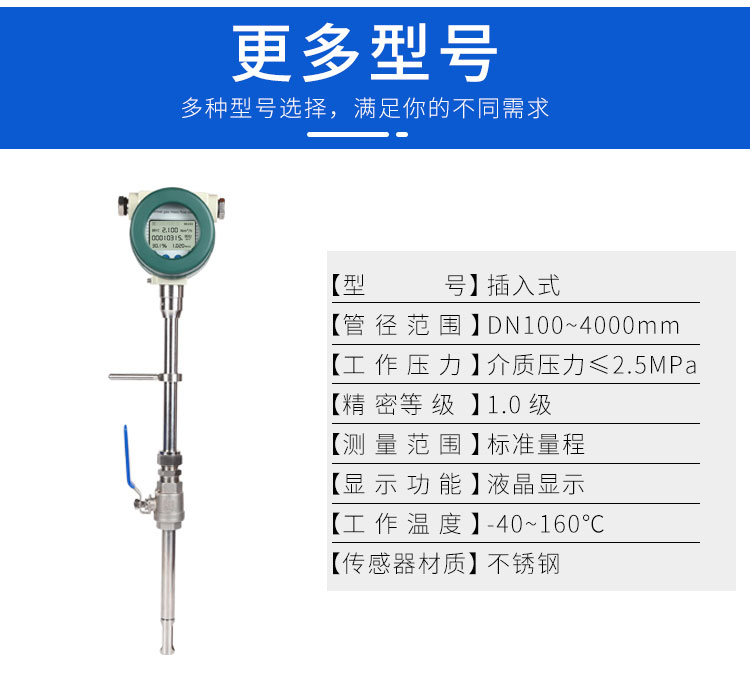

1.  结构组成：

       探头：核心传感部分，内含温度传感器。

       连接杆/插入杆：将探头固定并延伸到管道内的合适位置。

       球阀/闸阀：用于在不中断工艺的情况下进行安装、拆卸和维护（在线插拔功能）。

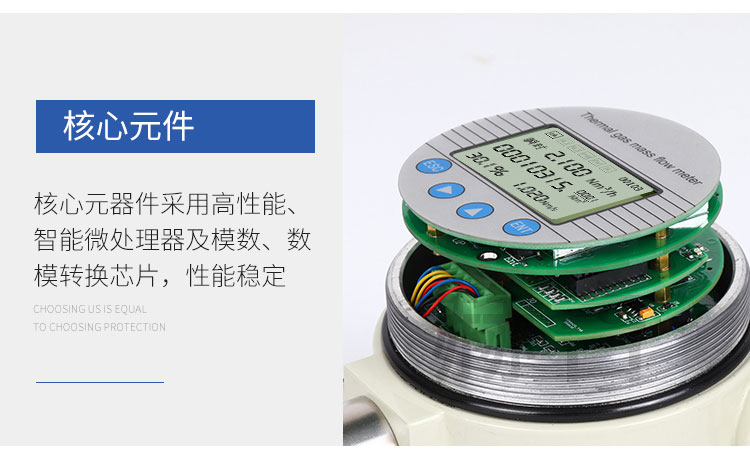

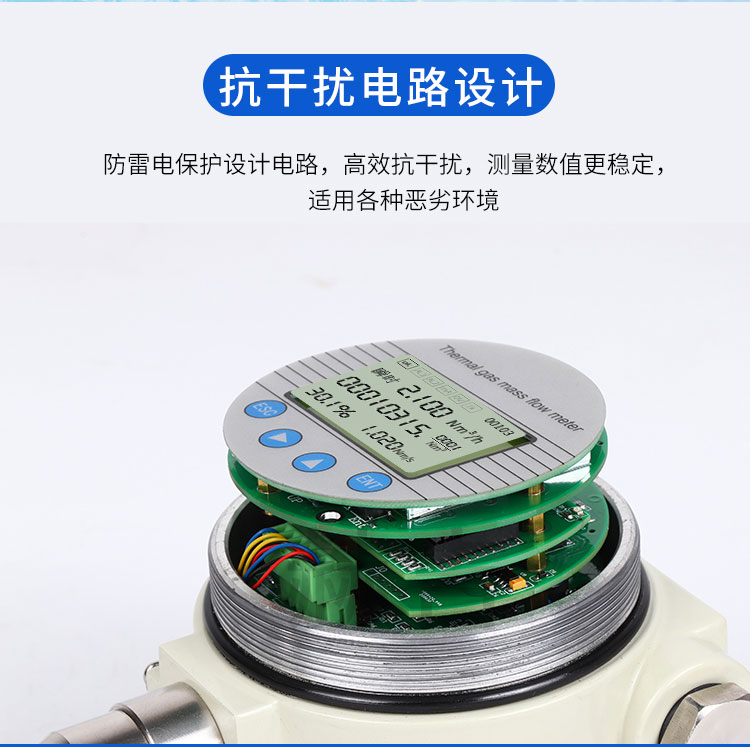

       变送器/表头：处理传感器信号，显示并输出流量值。可分为一体式和分体式。

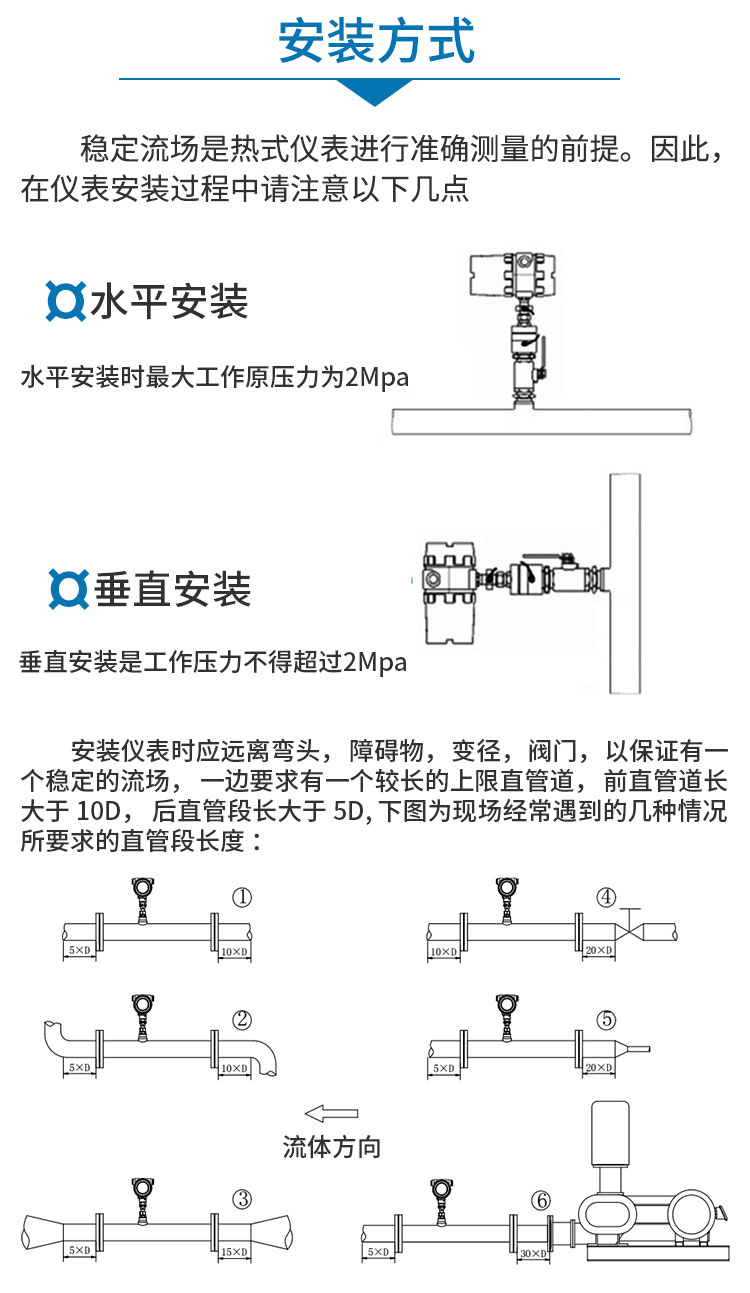

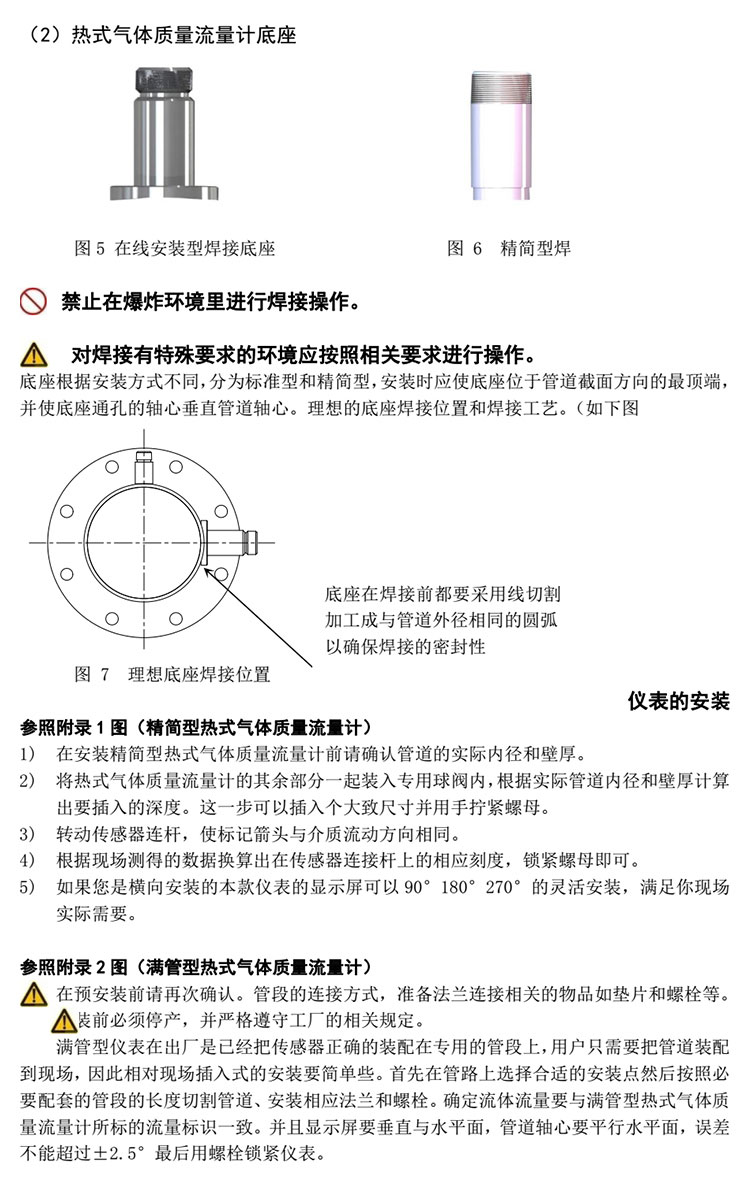

2.  安装要求：

       安装位置：为保证测量准确性，需要选择流场稳定的管段。通常要求探头插入深度为管道直径的 1/8、1/4 或 1/2（具体取决于流速分布和仪表要求）。

       直管段要求：上游至少需要 10-15 倍管径的直管段，下游需要 5 倍管径的直管段，以确保流体充分发展，流速分布对称。若流场不稳定，可能需要安装整流器。

       插入方向：探头应与流向垂直。

---

 优点与局限性

优点：

   性价比高，尤其在大管径应用中。

   压损极小，节能。

   量程比宽，适用流速范围广。

   响应速度快。

   可直接测量质量流量。

局限性：

   测量精度受流速分布影响较大，对安装条件要求高。

   不适合测量脏污、含油、含水量高的气体（可能污染或损坏传感器）。

   通常不适用于极小管径（< DN25）的测量。

   探头可能因气体中的颗粒物而产生机械振动（涡街脱落），需选用加固型探头。

 总结

插入式热式气体质量流量计是现代工业气体流量测量中一种高效、经济且可靠的解决方案。它在处理大管道、宽流量范围和要求低压力损失的应用中表现出色。正确选型、遵循安装规范并进行定期维护，是确保其长期稳定、准确运行的关键。
