雷达物位计是一种利用雷达技术测量液体、固体或浆料物位的智能仪表。以下是关于它的详细介绍：

工作原理

雷达物位计通过发射高频电磁波（微波或毫米波）并接收反射信号，结合时域反射（TDR）或调频连续波（FMCW）技术，精准计算物位高度。其核心公式为

L=H−

2

c⋅t

，其中

c

为光速，

t

为微波往返时间，

H

为罐体总高度，

L

为实际液位。

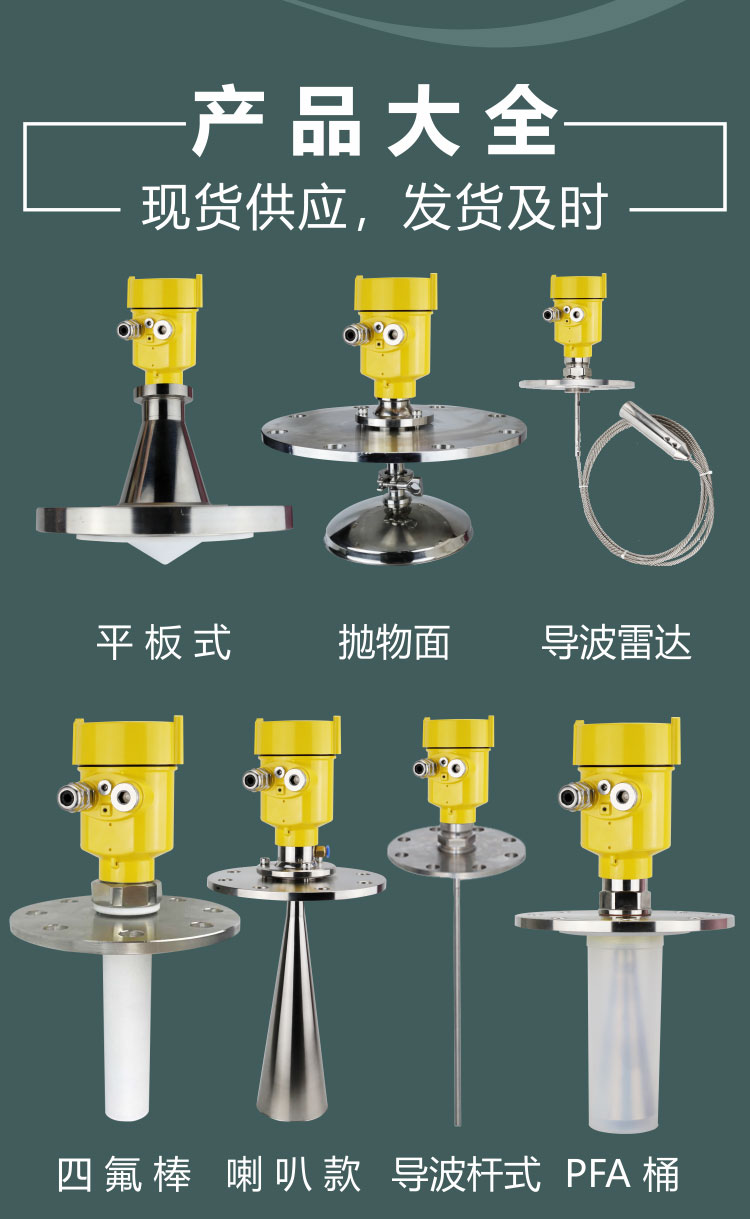

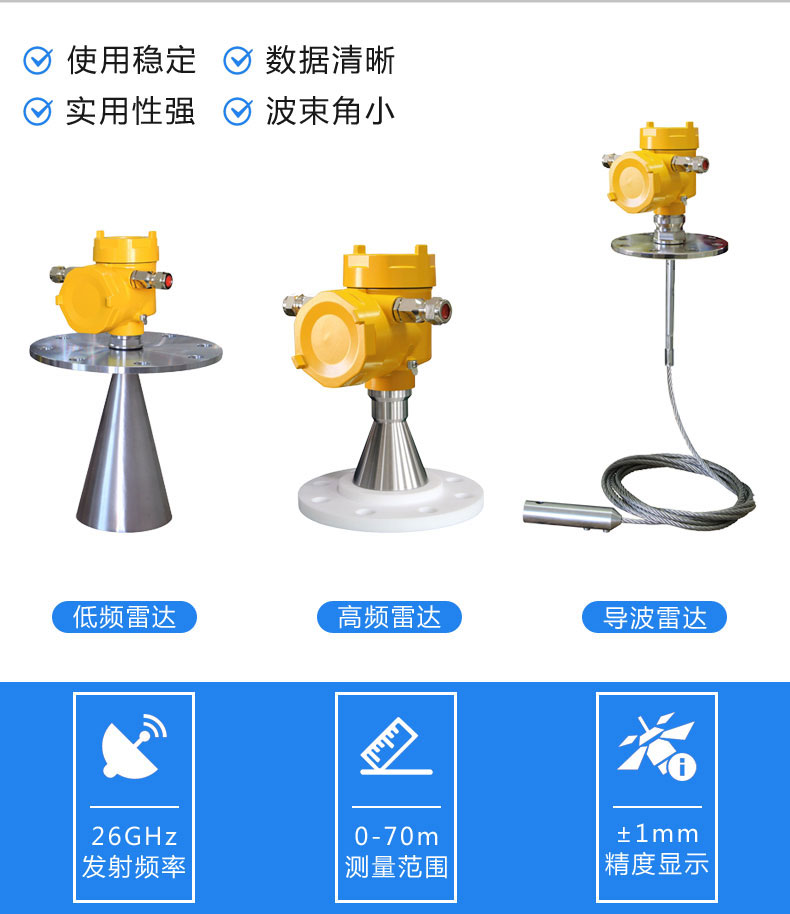

技术分类

脉冲雷达（PTOF）：通过发射短促的微波脉冲并测量其往返时间来计算物位，适用于液体和低介电常数介质，成本相对较低，但易受干扰。

调频连续波雷达（FMCW）：通过发射频率随时间线性变化的连续波，根据发射信号与反射信号的频率差计算距离，精度可达 ±1mm，适合复杂工况，如蒸汽、粉尘环境。

导波雷达：采用缆绳或杆式探头，微波脉冲沿着探头传播，接触到被测介质后反射回来，被电子部件接收并分析计算其运行时间，从而确定物位，穿透力强，适用于粉料、粘稠介质。

特点

非接触式测量：避免了介质对测量设备的污染，也无需担心设备因与介质接触而产生磨损，延长了设备使用寿命。

高精度与抗干扰：80GHz 高频技术的波束角仅 3°，盲区低至 0.05m，能适应高温（350℃）、高压等恶劣环境。

多场景适用性：可测量液体（包括腐蚀性、高粘度液体）、固体（颗粒、粉尘）等多种介质的物位。

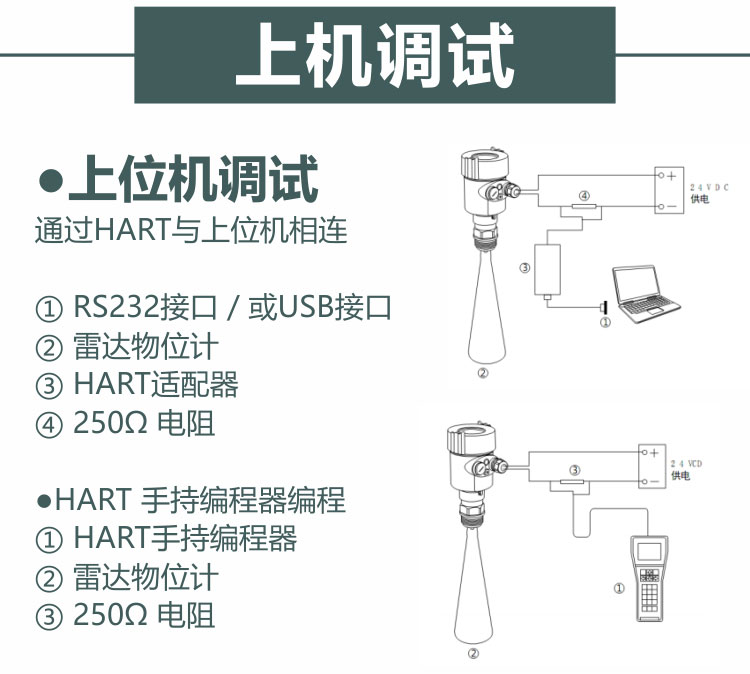

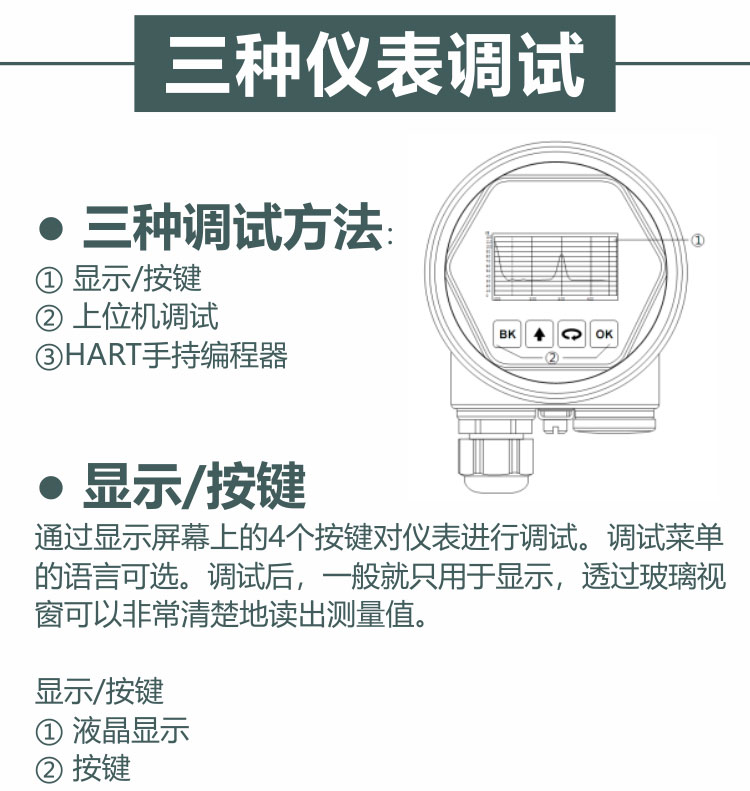

智能化功能：支持 HART 协议、蓝牙调试等，可实时诊断故障，如 Endress+Hauser 的 “心跳技术”，能及时反馈设备运行状态。

低维护成本：无需频繁校准，采用二线制供电，节省布线成本和空间。

选型指南

介质特性：测量液体时，优先选择非接触式雷达物位计，介电常数需≥1.4；测量固体颗粒，可选用号角天线雷达，其信号强度可提升 20%；测量粉料，导波雷达或 80GHz 高频型号更为合适。

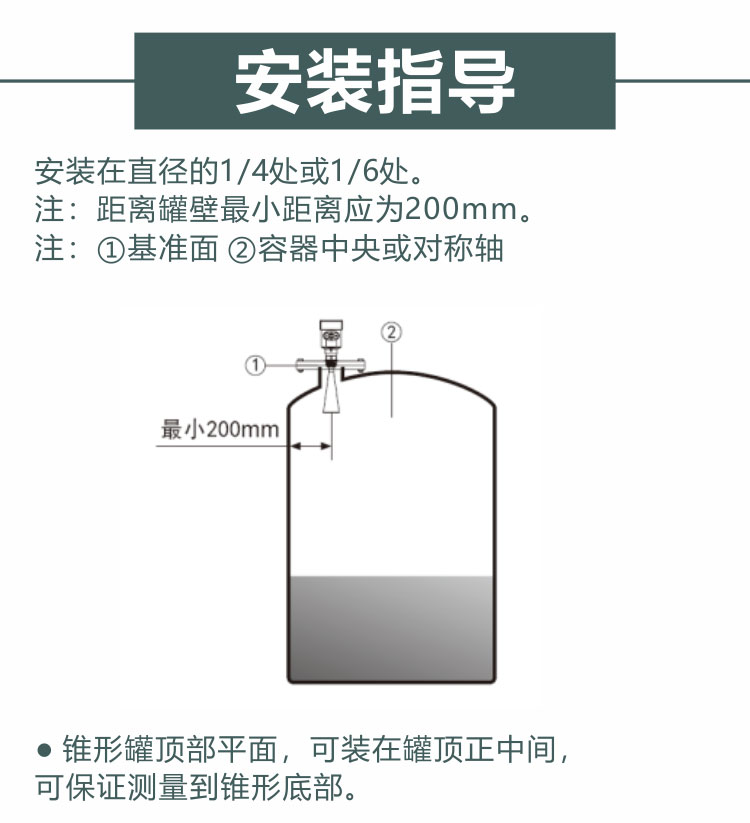

安装环境：在狭小空间，可选择紧凑型设计的雷达物位计；在强腐蚀环境中，需选用 316L 不锈钢或哈氏合金探头的产品。

信号处理需求：对于快速波动的物位，宜采用 FMCW 技术的雷达物位计，其响应时间 < 0.5 秒；为抑制虚假回波，可选择具有动态信号抑制算法的产品，如 VEGA 的 EchoLogic。

应用领域

化工行业：可用于测量硫酸等强腐蚀性液体以及高温化工原料的液位，采用导波雷达搭配 PTFE 涂层的探头可满足工况需求。

食品制药行业：卫生型雷达物位计，如 Endress+Hauser 的 FMR43，具有 FDA/EHEDG 认证，IP69 防护等级，搭配 CIP 清洗接口，可满足无菌环境和易清洁的要求。

冶金与能源行业：80GHz 雷达物位计可用于钢厂焦炭料仓的物位测量，能穿透粉尘，测量误差 < 0.5%。

环保水处理行业：26G 脉冲雷达物位计可用于污泥界面检测，能准确区分液体与沉淀层。

品牌推荐

计为 Rada-31：采用 80GHz FMCW 技术，精度可达 ±1mm，支持蓝牙 5.0 无线调试，适用于石化储罐液位监测等场景。

Endress+Hauser Micropilot FMR43：具有卫生级设计，获得 FDA/EHEDG 认证，IP69 防护等级，是乳品行业的首选。

西门子 SITRANS LR560：采用 78GHz 高频技术，在固体料位测量方面表现出色，如在水泥库中的测量误差可控制在 ±3mm。

维护要点

日常维护：定期用酒精擦拭天线，保持天线清洁，同时检查电缆密封情况，防止信号干扰和水分侵入。

软件升级：定期导入最新的回波算法库，以优化雷达物位计的信号处理能力，提高测量精度和抗干扰能力。
