雷达液位计是一种基于微波技术的非接触式液位测量仪表，广泛应用于工业生产、能源管理等领域。以下是关于它的详细介绍：

工作原理

时域反射（TDR）技术：发射器产生窄带雷达波，通过天线以光速传播至目标液面。雷达波与液体表面相遇时，部分能量被反射形成回波，被同一天线接收。接收器记录反射信号的时间和强度，根据公式

D=C×T/2

计算出天线到液体表面的距离

D

，其中

C

为光速，

T

为时间差，再结合空罐高度等参数计算出液位高度

L

。

调频连续波（FMCW）技术：发射器产生频率随时间线性变化的连续波，传播至液面后反射回来。回波与发射信号在混频器中混合，产生包含和、差频率的信号，通过低通滤波器后，对差分频率进行分析计算，得出液位高度信息。

结构组成

天线：是雷达波发射与接收的核心装置，其性能影响雷达波传播特性与测量精度。

发射器：产生高频电磁波信号，决定雷达波的能量强度与稳定性。

接收器：捕捉从液面反射回来的雷达波信号，其灵敏度和抗干扰能力很重要。

信号处理器：对接收到的信号进行滤波、放大、解调等处理，提取液位相关信息并转化为可用数据。

显示器或输出接口：将处理后的液位数据直观展示给用户，或通过标准接口传输至控制系统。

类型特点

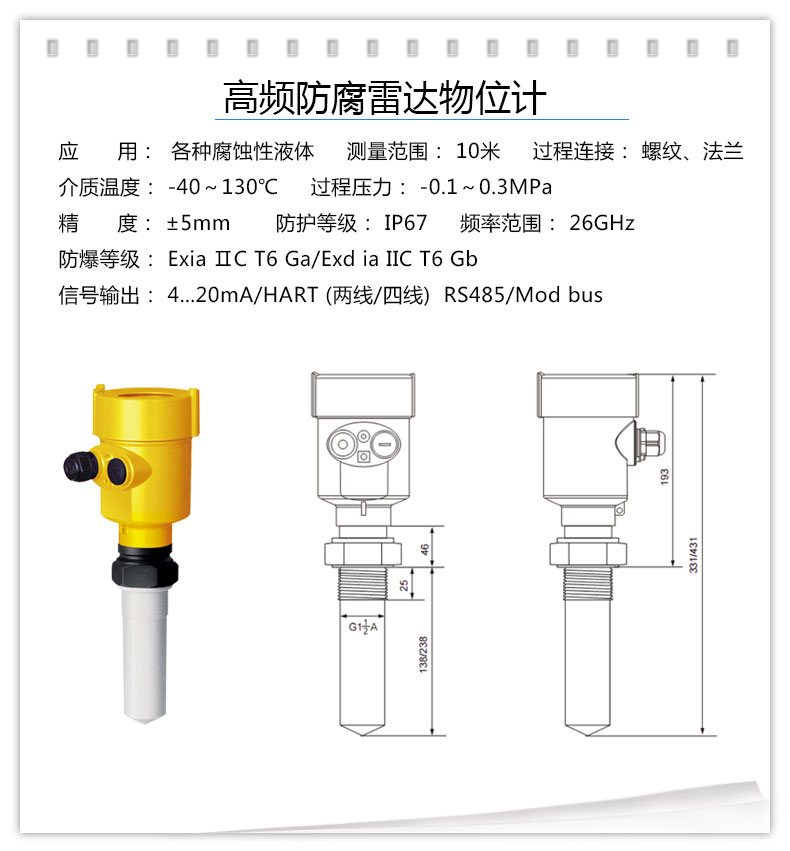

高频雷达液位计：工作频率 26GHz，最大量程 70 米，适用于测量固体和低介电常数介质。

调频雷达液位计：工作频率 80GHz，最大量程 120 米，采用透镜天线测量，盲区更小，受粉尘环境影响小。

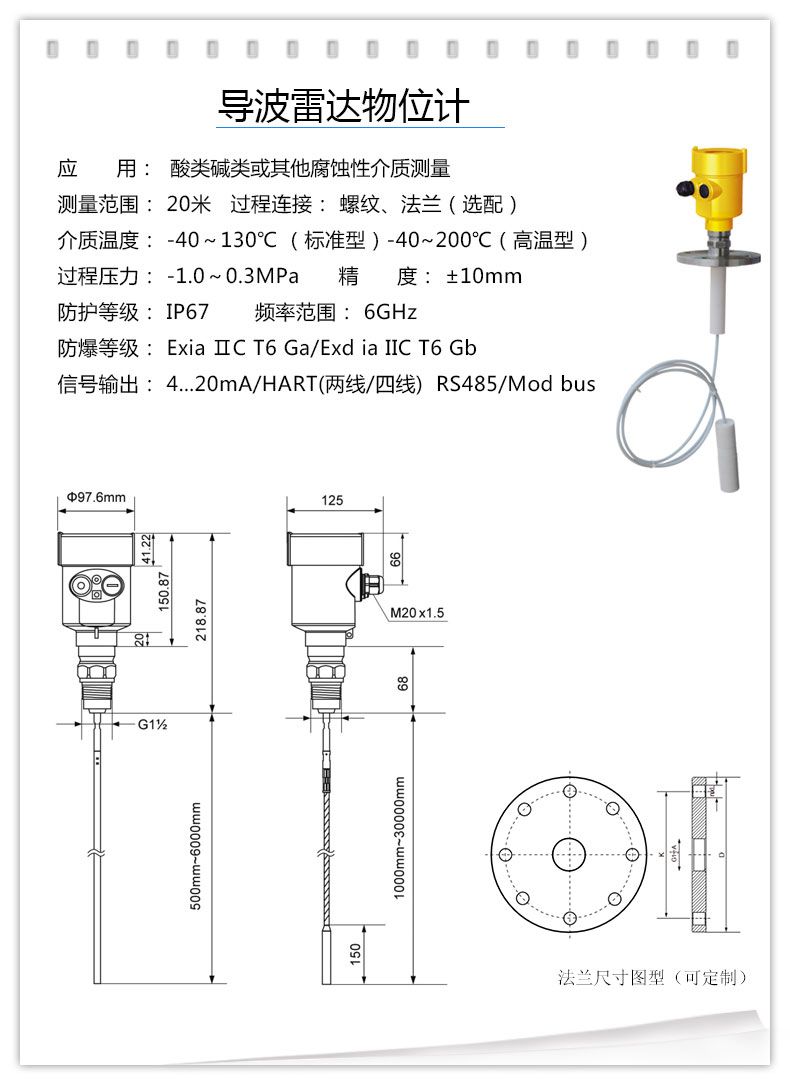

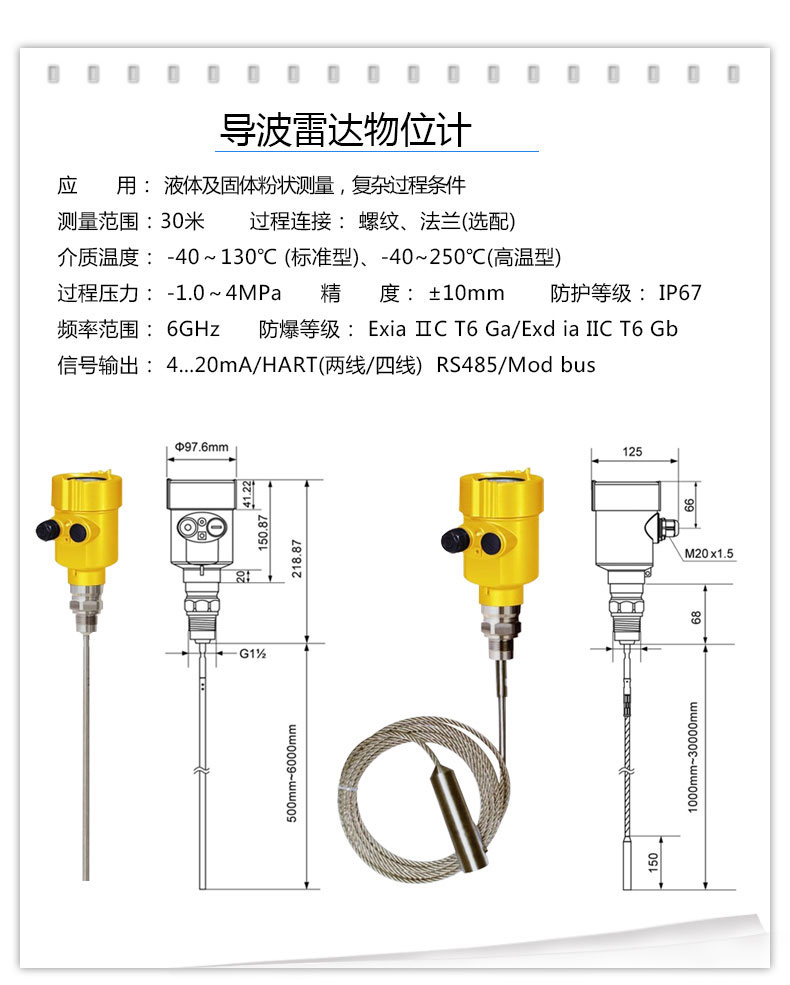

导波雷达液位计：工作频率 100MHz-1.8GHz，天线形式有杆式、缆式等，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。

优势特点

测量精度高：分辨率可达 1mm，精度可达到 ±1mm-±5mm。

适应性强：不受噪音、蒸汽、粉尘、真空等工况影响，也不受介质密度和温度变化的影响，过程压力可达 400bar，介质温度可达 - 200℃至 800℃。

安装方便：有顶部安装、侧面安装、旁通管安装、导波管安装等多种方式可选。

维护量小：主要由电子元件和天线构成，无可动部件，故障极少，只需定期检查和清理天线即可。

应用领域

工业储罐与能源管理：在石油化工储罐液位监测中，可避免介质污染，联动自动装车系统优化物流效率。

市政水务与智慧城市：在城市污水处理厂中，可量化进水池液位，联动水泵控制避免溢流。

环保治理与污染防控：在垃圾渗滤液处理中，可监测调节池液位，配合物联网平台实现渗滤液产生量预测。

科研实验与高精度测量：在半导体清洗工艺中，可监测超纯水液位，确保晶圆表面无残留离子污染。

选型要点

精度等级：根据测量要求和使用场合选择，如贸易结算等场合需选择高精度等级，如 0.5 级，一般过程控制可选择较低精度等级。

测量介质：根据被测介质的物理和化学性质选择合适的雷达液位计，如测量固体和低介电常数介质可选用高频雷达液位计。

安装方式：根据现场安装条件选择，如法兰式适用于固定储罐，导波管式适用于移动介质或大范围监测。
