高温压力变送器 详细介绍

高温压力变送器是一种专门针对 高温环境（通常指介质温度≥150℃，特殊场景可达1000℃+） 设计的压力测量仪表，核心功能是将高温介质的压力（表压、绝压、差压）转换为标准电信号（如4-20mA、0-10V）或数字信号，实现远距离传输、数据采集与闭环控制。其核心优势是在极端高温下保持测量精度、稳定性和设备可靠性，广泛应用于石油化工、冶金、电力、航空航天等工业场景。

 一、核心定义与适用场景

 1. 基本概念

高温压力变送器由 压力传感元件、信号处理模块、高温隔离/散热结构 组成，通过特殊的材料选型、结构设计（如远传法兰、散热片）和温度补偿技术，避免高温对传感元件、电路的损害，确保在高温工况下长期稳定工作。

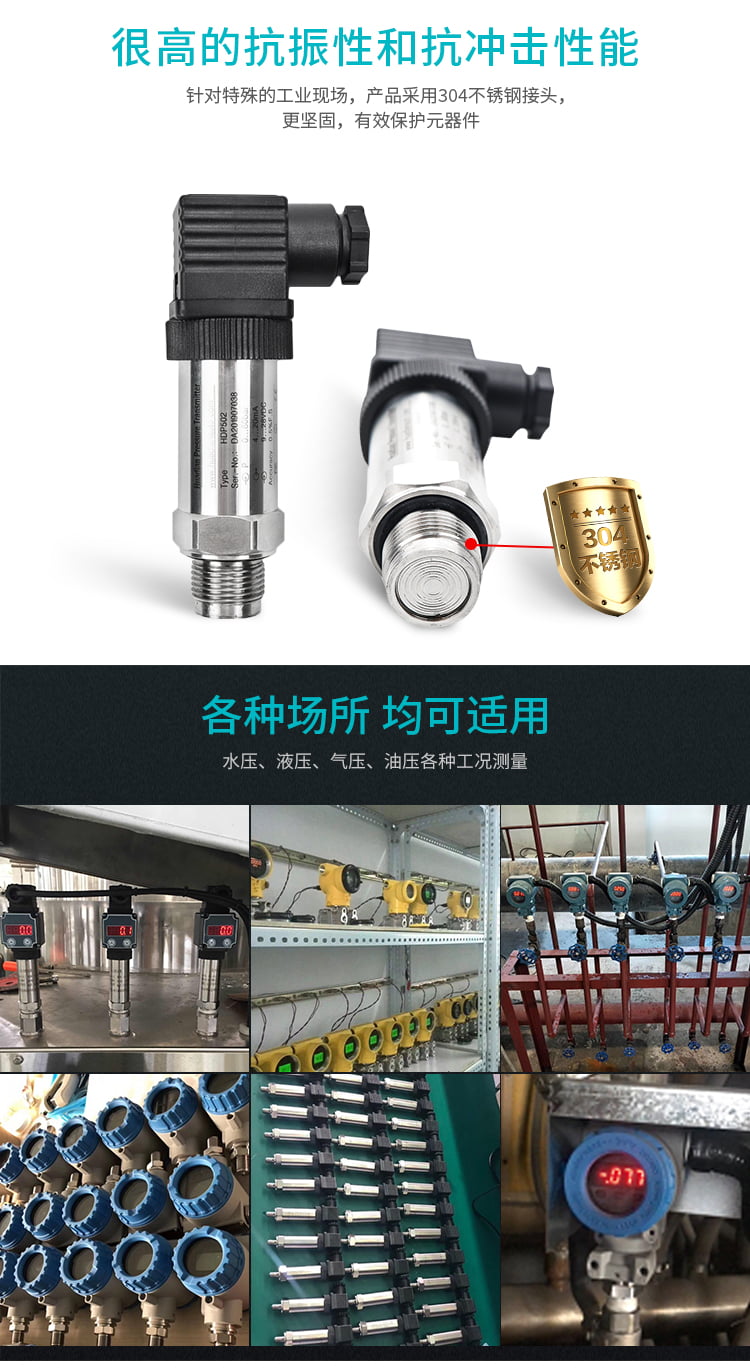

 2. 典型适用场景

- 石油化工：高温反应釜、裂解炉、催化装置的压力测量；

- 电力行业：锅炉汽包、过热器、汽轮机的蒸汽压力监测；

- 冶金工业：炼钢炉、连铸机、热风炉的高温气体/液体压力测量；

- 新能源：光伏硅料提纯炉、锂电正极材料烧结炉压力控制；

- 航空航天：发动机燃烧室、尾气管道的高温压力检测；

- 其他：玻璃窑炉、陶瓷烧结设备、高温熔体输送管道等。

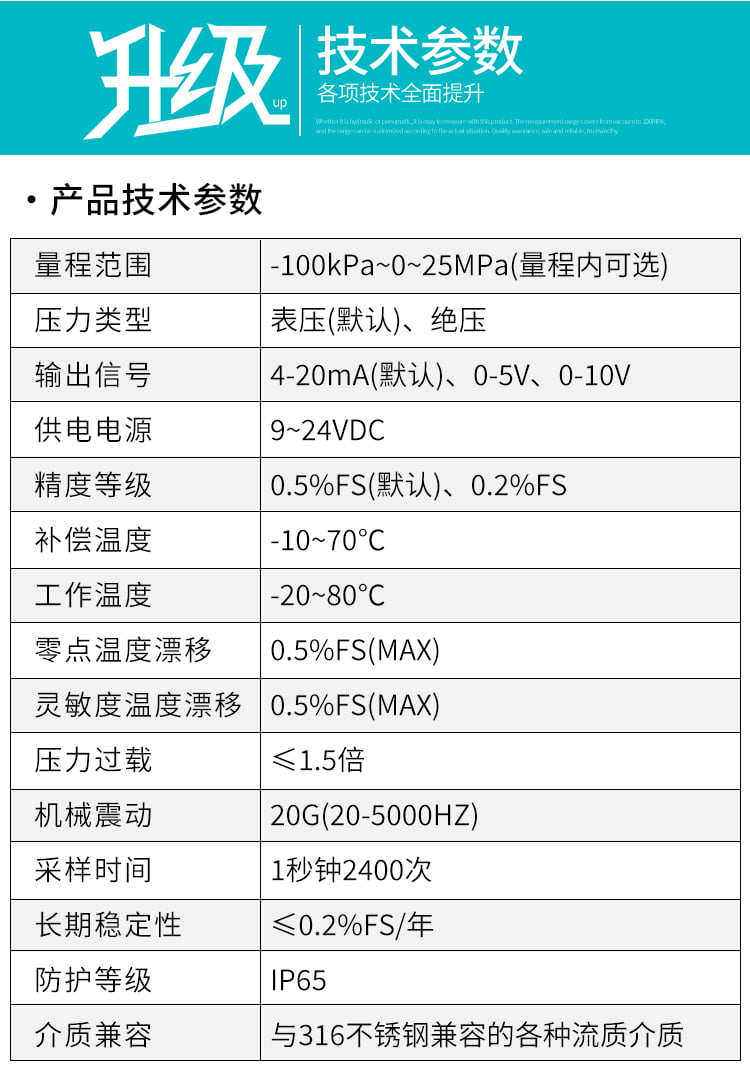

 二、核心技术参数（关键选型指标）

 1. 温度相关参数

| 参数类型       | 常见范围                | 说明                                                                 |

|----------------|-------------------------|----------------------------------------------------------------------|

| 介质温度范围   | 常规高温：150-400℃      | 中温级：400-800℃；超高温级：800-1200℃（需特殊结构设计）              |

| 环境温度范围   | -40℃~85℃（电路工作温度）| 高温工况下需确保信号处理模块远离热源，或通过散热结构降低环境温度       |

| 温度误差       | ±0.1%FS/℃~±0.5%FS/℃     | 指温度变化导致的测量误差，需通过软件补偿或硬件设计优化                 |

 2. 压力测量参数

- 测量范围：-0.1MPa（真空）~0~200MPa（根据场景可选，超高压需搭配特殊传感器）；

- 精度等级：0.1级（±0.1%FS）、0.2级（±0.2%FS）、0.5级（±0.5%FS）（FS=满量程）；

- 输出信号：模拟信号（4-20mA DC、0-5V DC、0-10V DC）、数字信号（HART、RS485-Modbus、Profibus）；

- 响应时间：≤10ms~≤100ms（快速响应型适用于动态压力监测）。

 3. 结构与防护参数

- 连接方式：螺纹连接（M20×1.5、G1/2等）、法兰连接（DN15-DN50，适用于粘稠/颗粒介质）；

- 隔离膜材质：316L不锈钢（常规）、哈氏合金C-276（耐腐蚀高温介质）、蒙乃尔合金（含氯高温介质）、钽（强腐蚀高温工况）；

- 防护等级：IP65~IP68（防尘、防水，适应恶劣现场环境）；

- 防爆等级：Ex d II CT4~CT6（隔爆型）、Ex ia II CT4~CT6（本安型）（适用于易燃易爆高温场景）。

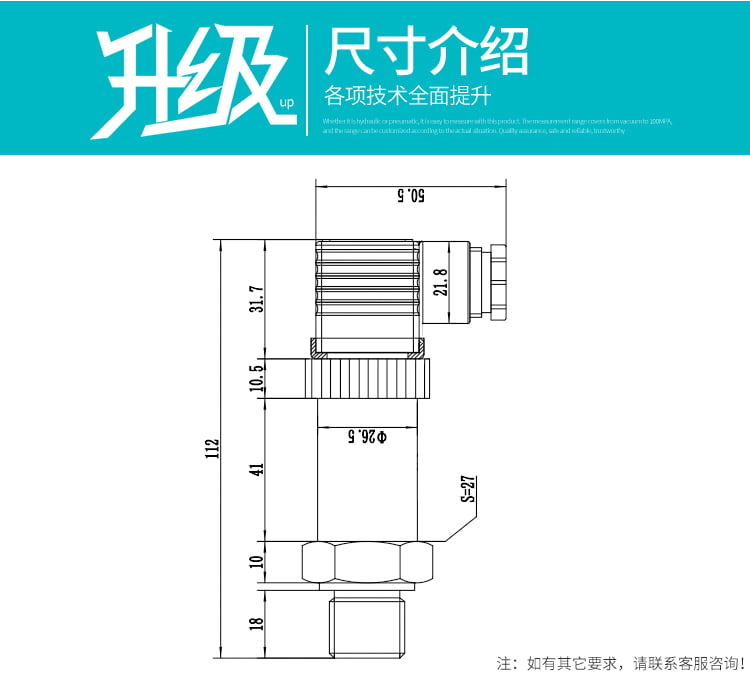

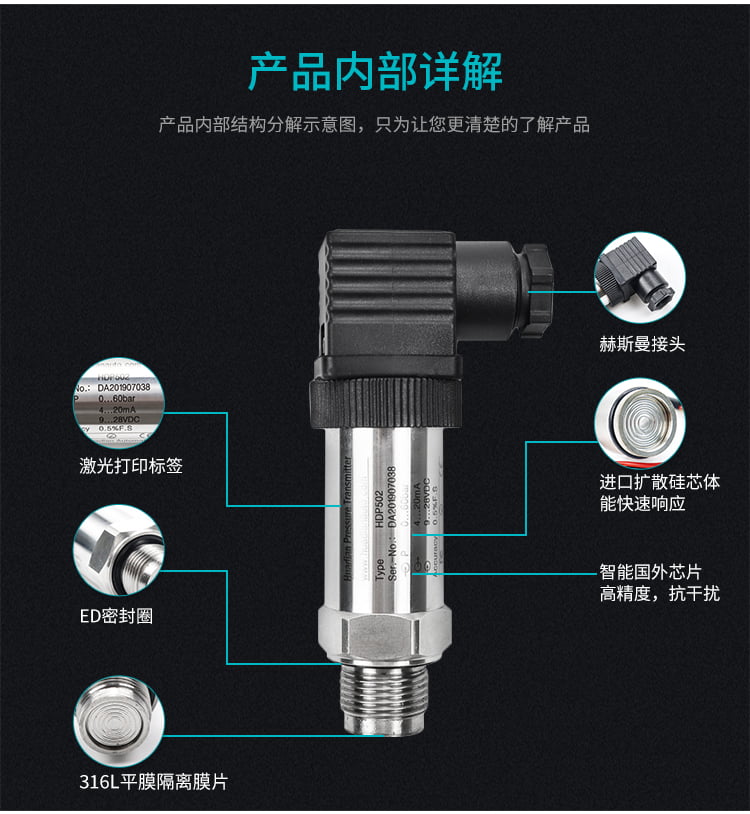

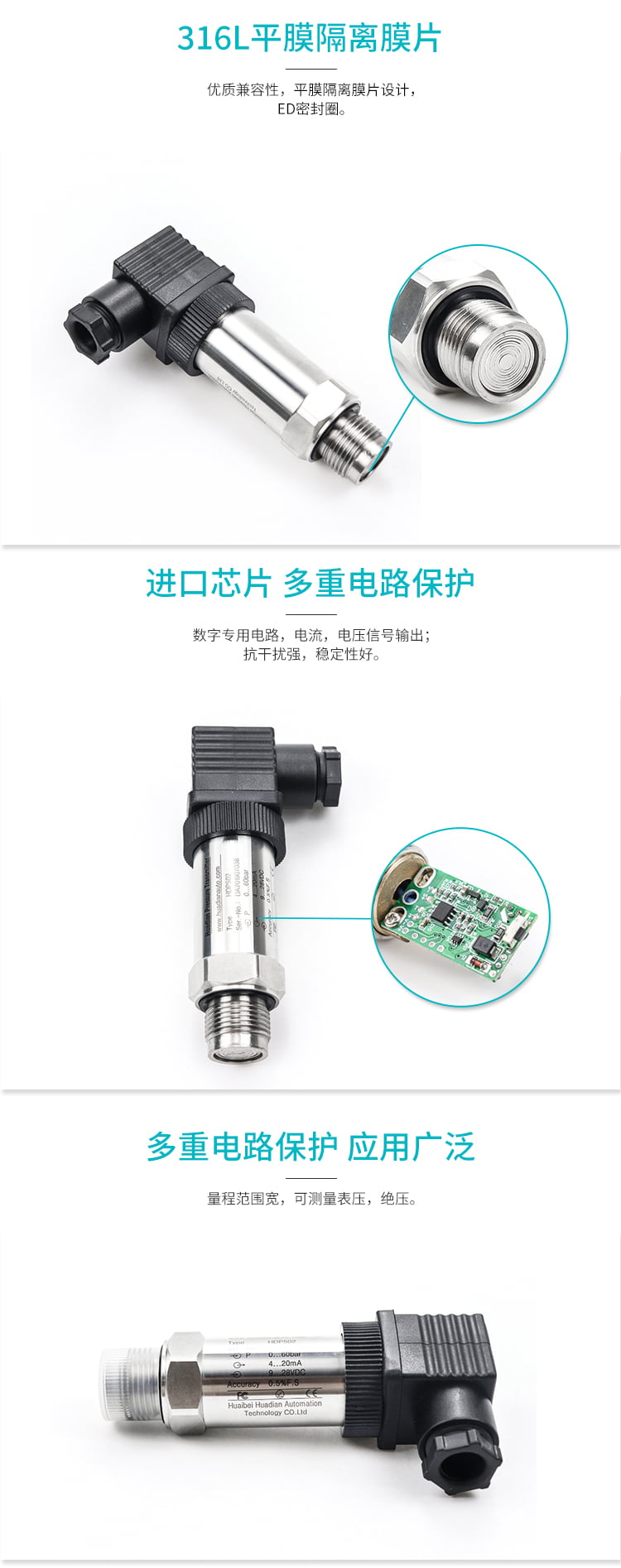

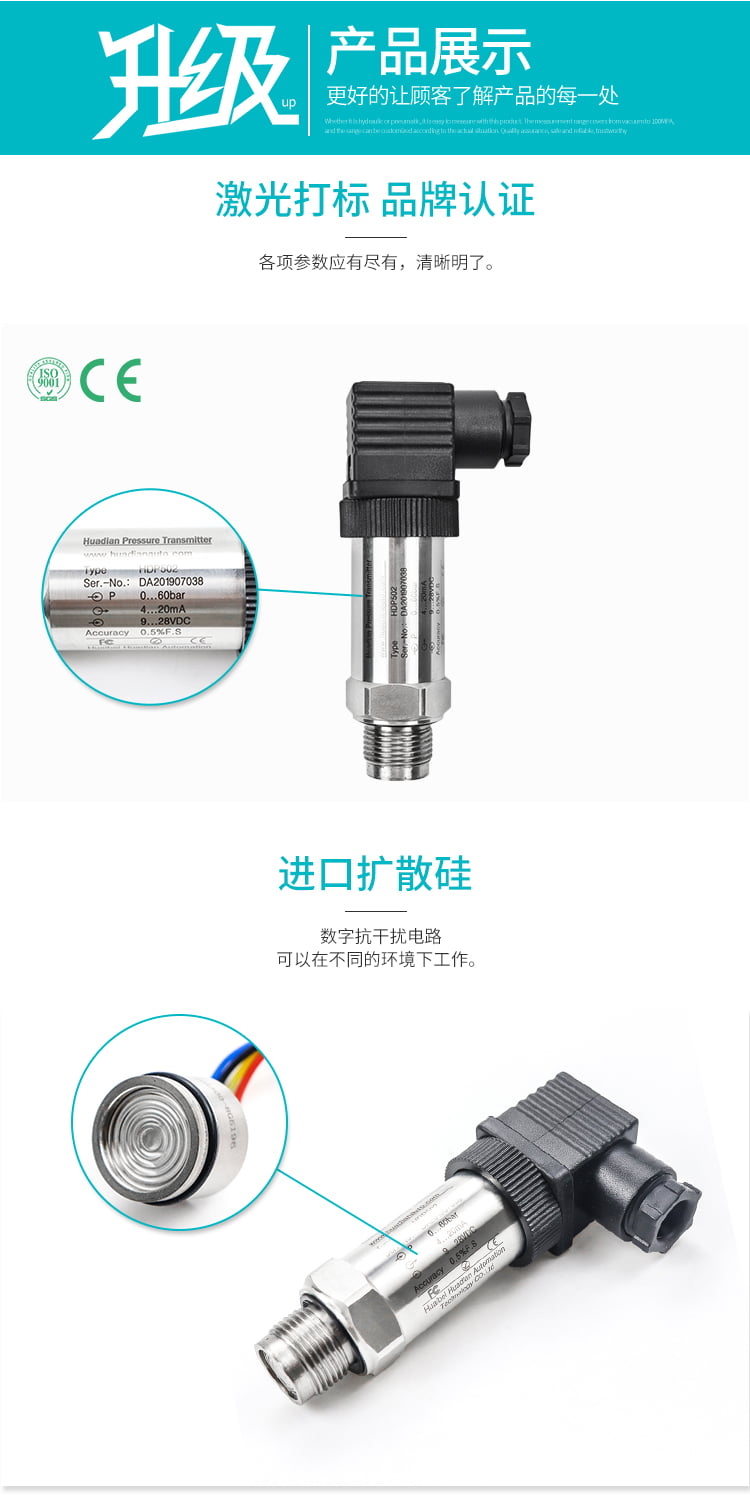

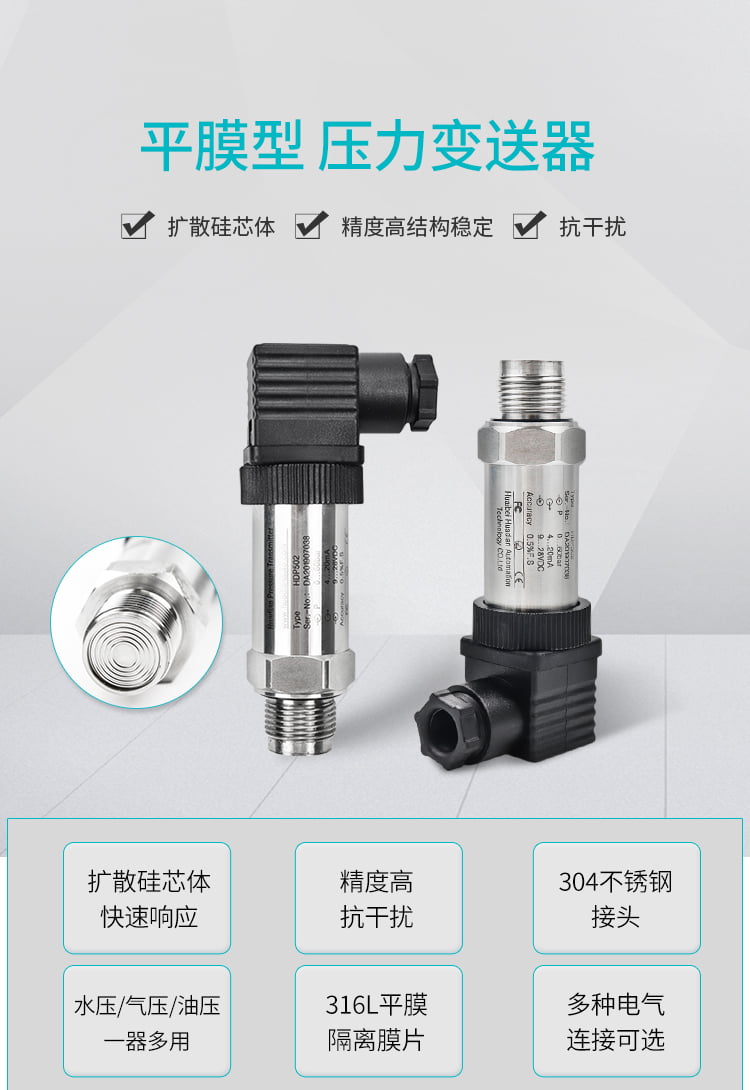

 三、核心结构与工作原理

 1. 整体结构（按功能分）

高温压力变送器的结构设计核心是 “高温隔离”和“信号稳定传输”，主要由三部分组成：

- 传感单元：核心为压力传感器（常用压电式、电容式、应变片式），搭配高温隔离膜片（避免介质直接接触传感器）；

- 散热/隔离单元：散热片（通过金属导热降低传感单元温度）、远传毛细管（将隔离膜片与传感器分离，适用于极高温介质，毛细管内填充高温硅油传递压力）、陶瓷隔离座（耐高温绝缘）；

- 信号处理单元：包含温度补偿电路（抵消高温对测量的影响）、放大电路（将传感器微弱信号放大）、数模转换模块（输出标准信号），部分产品内置HART协议芯片实现双向通信。

 2. 工作原理

1. 高温介质的压力作用于 隔离膜片（与介质直接接触，耐温耐腐蚀）；

2. 隔离膜片通过机械传递（或毛细管内的高温传压介质）将压力传递给 压力传感元件；

3. 传感元件将压力信号转换为微弱的电信号（如应变片的电阻变化、电容式的电容量变化）；

4. 微弱电信号经 信号处理模块 进行温度补偿、放大、滤波、数模转换后，输出标准电信号（4-20mA等）或数字信号；

5. 信号传输至PLC、DCS、显示仪表等设备，实现压力的实时监测或闭环控制。

 3. 关键设计亮点（针对高温场景）

- 隔离膜片加厚设计：提高耐高温强度，避免高温下变形；

- 高温硅油填充：毛细管或传感腔体内填充耐高温硅油（工作温度可达400℃+），确保压力传递效率，同时隔离高温；

- 电路模块化封装：信号处理电路采用耐高温元器件（工作温度≤125℃），并通过散热结构与热源隔离；

- 温度补偿算法：内置多点温度补偿曲线，实时修正高温下的测量误差。

 四、主要类型与分类方式

 1. 按温度等级分类

- 常规高温型（150-400℃）：适用于蒸汽管道、普通反应釜等场景，结构简单（螺纹连接+散热片）；

- 中温型（400-800℃）：需搭配远传法兰或毛细管，隔离膜片采用耐高温合金；

- 超高温型（800-1200℃）：采用陶瓷隔离膜+贵金属传感元件，或红外间接测量原理（非接触式），适用于炉内、燃烧室等极端场景。

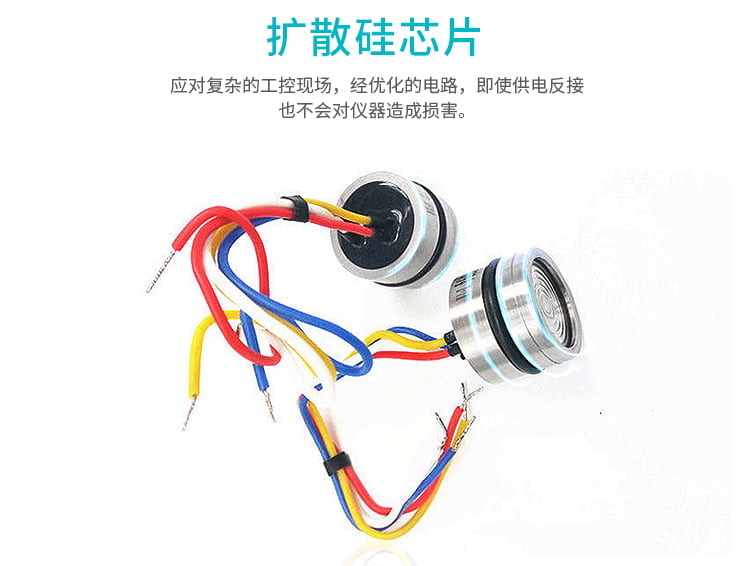

 2. 按传感原理分类

- 应变片式：成本较低，适用于中低温（≤400℃），精度中等（0.2级）；

- 电容式：精度高（0.1级），抗干扰能力强，适用于400℃以下高精度场景；

- 压电式：响应速度快（≤10ms），适用于动态高温压力监测（如发动机尾气）；

- 陶瓷压阻式：耐高温性好（≤600℃），耐腐蚀，适用于恶劣高温介质。

 3. 按安装方式分类

- 直接安装型：传感器与介质直接通过螺纹连接，结构紧凑，适用于介质温度≤300℃、无粘稠/颗粒的场景；

- 远传安装型：通过毛细管或延长管将隔离膜与传感器分离，传感器安装在低温区域，适用于介质温度≥300℃或空间狭小的场景；

- 法兰安装型：隔离膜与法兰集成，适用于粘稠、易结晶、含颗粒的高温介质（避免堵塞）。

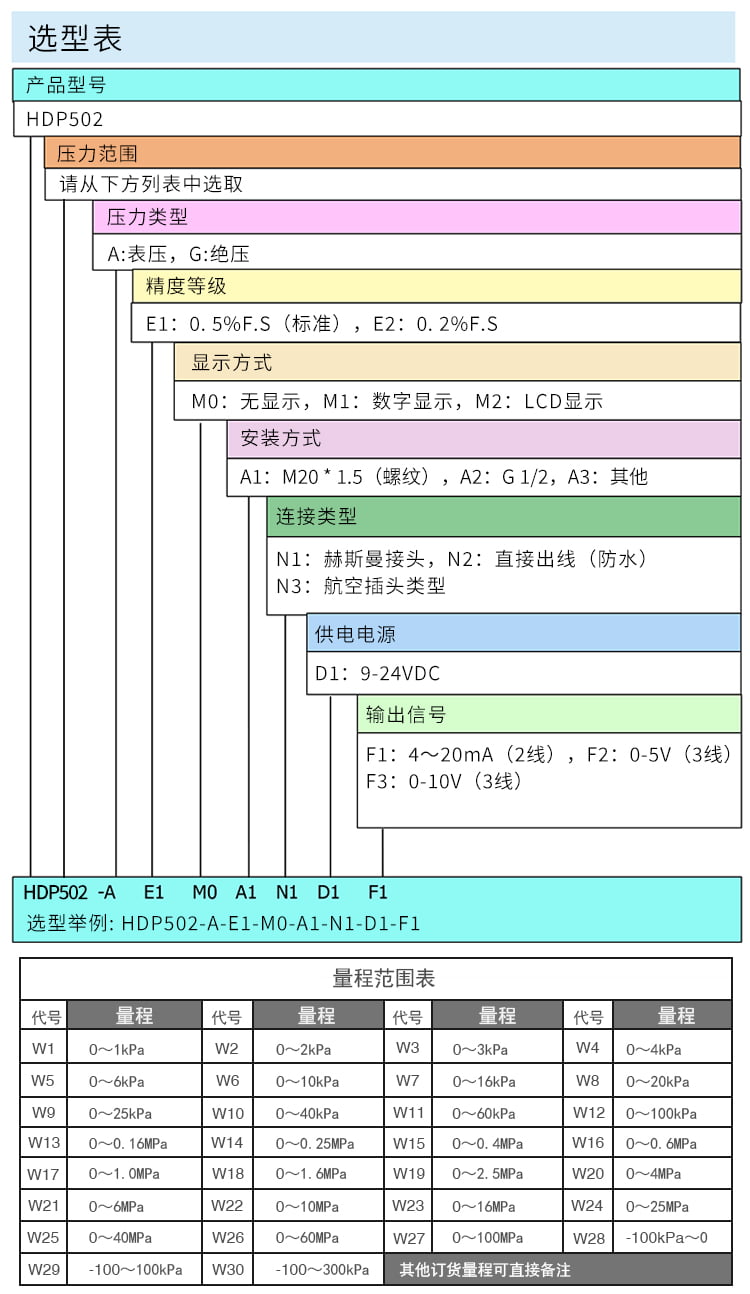

 五、选型关键要点（避免使用失效）

1. 明确介质温度与环境温度：

   - 介质温度≤300℃：可选直接安装型+散热片；

   - 介质温度300-600℃：选远传毛细管型（毛细管长度≤5m，避免压力传递延迟）；

   - 介质温度≥600℃：选超高温型（陶瓷隔离膜+贵金属材质）。

2. 确认介质特性：

   - 腐蚀性高温介质（如高温酸、碱）：选哈氏合金C-276或钽材质隔离膜；

   - 含颗粒/粘稠介质（如高温熔体、煤焦油）：选法兰连接型（避免螺纹堵塞）；

   - 易燃易爆环境（如高温油气）：选防爆型（隔爆/本安）。

3. 匹配压力范围与精度：

   - 测量范围需覆盖实际工况压力的1.2-1.5倍（避免过载损坏）；

   - 控制类场景选0.1级精度，监测类场景可选0.2-0.5级。

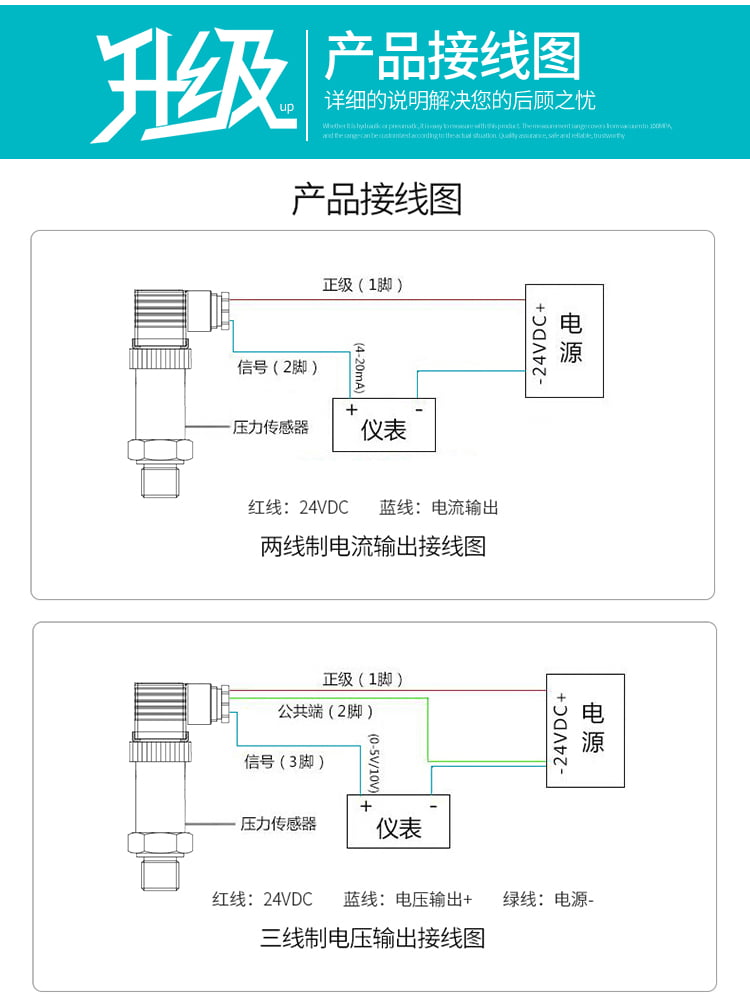

4. 信号与安装要求：

   - 远距离传输（＞100m）：选4-20mA模拟信号（抗干扰能力强）；

   - 需远程调试/校准：选带HART或RS485协议的数字型；

   - 安装空间狭小：选小巧型结构（如直径≤50mm）。

5. 防护与环境适配：

   - 户外/潮湿环境：选IP67以上防护等级；

   - 振动较大场景（如汽轮机）：选抗振动设计（振动误差≤±0.1%FS）。

 六、安装与维护注意事项

 1. 安装规范

- 避免传感器直接暴露在高温热源（如炉壁、火焰）中，需预留散热空间（散热片周围≥10cm无遮挡）；

- 远传毛细管安装时避免弯折（弯曲半径≥50mm），且毛细管应远离高温区域（如缠绕保温层外侧）；

- 安装方向：隔离膜片应垂直于介质流向，避免颗粒冲击膜片；螺纹连接需加高温密封垫（如石墨垫），防止泄漏；

- 接地处理：信号电缆需屏蔽接地（单端接地），避免电磁干扰（高温环境下电缆选耐高温型，如PTFE材质）。

 2. 维护要点

- 定期校准：高温工况下每6-12个月校准一次（使用高温校准仪，模拟实际温度环境校准）；

- 清洁隔离膜片：含颗粒介质需定期清理膜片表面附着物（避免影响压力传递）；

- 检查毛细管：定期查看毛细管是否破损、漏油（超高温场景毛细管易老化）；

- 防潮防水：避免信号处理单元进水（IP68防护等级可水下安装，但需确认电缆密封）；

- 故障排查：若输出信号漂移，先检查温度补偿是否失效（可通过HART协议重新加载补偿曲线），再排查隔离膜片是否变形/腐蚀。

 七、常见品牌与产品参考

- 国际品牌：罗斯蒙特（3051HT系列，超高温远传型）、艾默生（Rosemount）、西门子（SITRANS P300系列）、E+H（PMC710系列，耐高温电容式）；

- 国产品牌：横河川仪（EJA530E-HT系列）、上海自动化仪表股份（3151GP-HT系列）、江苏美安特（MAT-HT系列，高性价比）、安徽天康（TK-HT系列，防爆型）。

 八、总结

高温压力变送器的核心竞争力是 “耐高温+高精度+稳定性”，其设计围绕“隔离高温、补偿误差、稳定传输”展开。选型时需优先明确介质温度、特性、压力范围等核心参数，安装时注重散热与防护，维护时定期校准与检查，才能确保在极端高温工况下长期可靠运行。随着工业自动化向高温、高压、高腐蚀场景延伸，超高温（≥1000℃）、高精度（0.05级）、智能化（内置AI故障诊断）将成为未来发展趋势。
