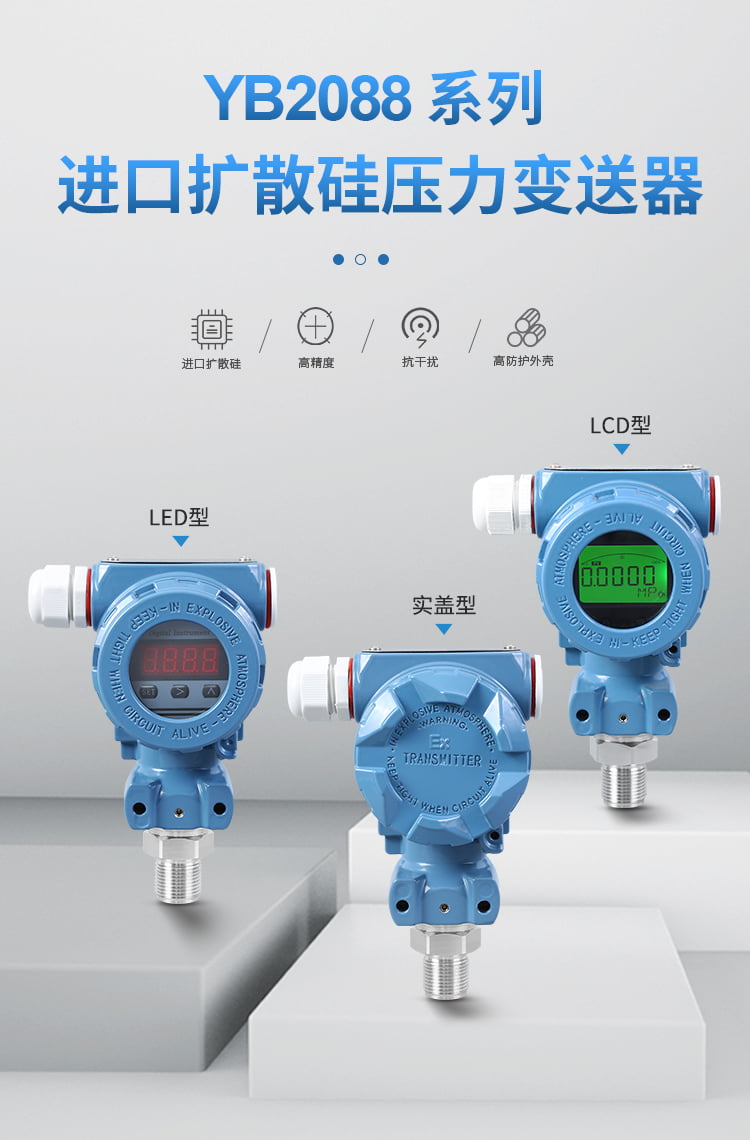

扩散硅压力变送器 详细介绍

扩散硅压力变送器是基于半导体压阻效应原理设计的工业自动化仪表，核心利用扩散硅材料的电阻随压力变化的特性，将压力信号（气体、液体的表压、绝压、差压）精确转换为标准电信号（如4-20mA、0-10V），广泛应用于石油化工、水处理、电力、医药等行业的压力/液位测量与控制，是工业过程控制中最常用的压力测量设备之一。

 一、核心工作原理

 1. 压阻效应基础

扩散硅材料（通常是在单晶硅基底上通过离子注入/扩散工艺形成P型或N型杂质层）具有显著的压阻效应：当压力作用于硅膜片时，膜片产生微小形变（微米级），导致硅材料内部的晶格结构发生变化，进而使材料的电阻率发生规律性改变——压力越大，电阻率变化越明显，且变化量与压力呈近似线性关系。

 2. 核心组件工作流程

扩散硅压力变送器的核心是扩散硅压阻式传感器芯体，其工作流程可分为4步：

1. 压力感知：被测介质（气体/液体）通过隔离膜片（或直接接触）将压力传递至扩散硅敏感膜片；

2. 电阻变化：敏感膜片受压力形变，膜片上集成的4个扩散电阻（组成惠斯通电桥）的阻值发生差异化变化（两个电阻增大、两个减小）；

3. 信号转换：向惠斯通电桥施加稳定的激励电压（恒压或恒流），桥路失衡产生与压力成正比的微弱电压信号（毫伏级，通常几十~几百mV）；

4. 信号放大与标准化：微弱电压信号经变送器内部的信号调理电路（放大、滤波、温度补偿、线性校正）处理后，转换为工业标准电信号（4-20mA电流信号为主，部分支持0-5V/0-10V电压信号或数字信号），输出至PLC、DCS、显示仪表等设备。

 3. 关键辅助技术

- 温度补偿：扩散硅的压阻特性受温度影响较大，通过内置温度传感器和补偿算法（硬件补偿+软件校准），抵消温度对测量精度的影响，确保宽温度范围内的稳定性；

- 线性校正：原生压阻信号与压力的线性关系存在微小偏差，通过电路或软件校准，使输出信号与压力严格线性对应；

- 隔离保护：敏感芯体与被测介质之间通过隔离膜片（如不锈钢膜片）和填充液（硅油）隔离，避免腐蚀性介质直接接触芯体，延长使用寿命。

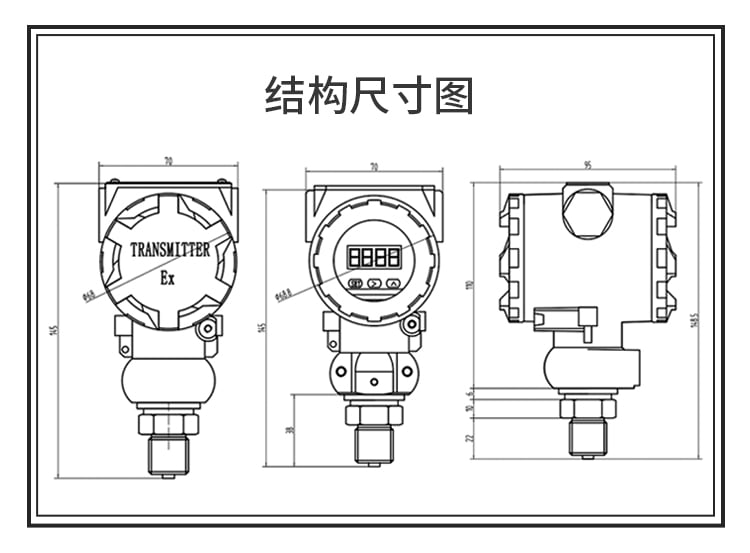

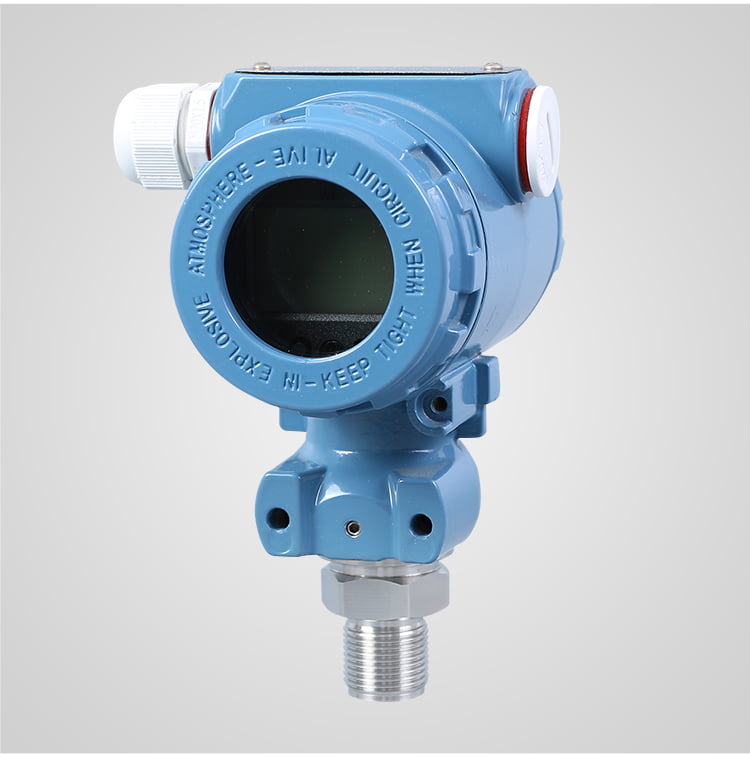

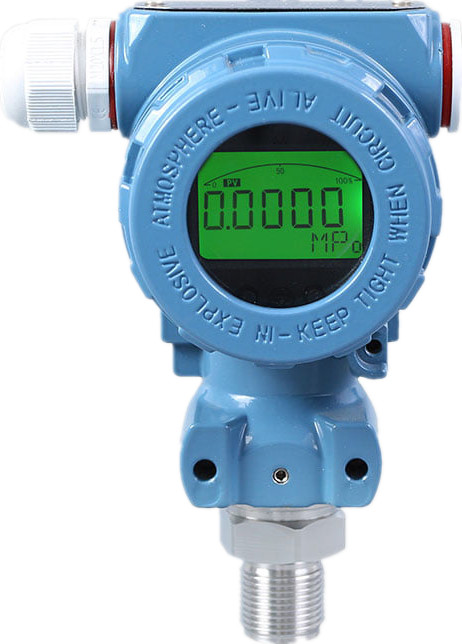

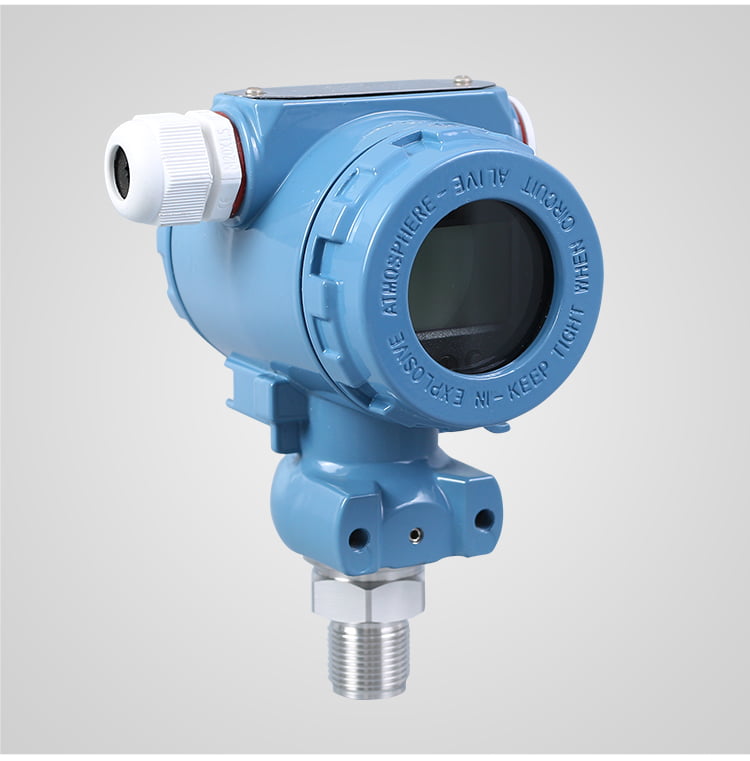

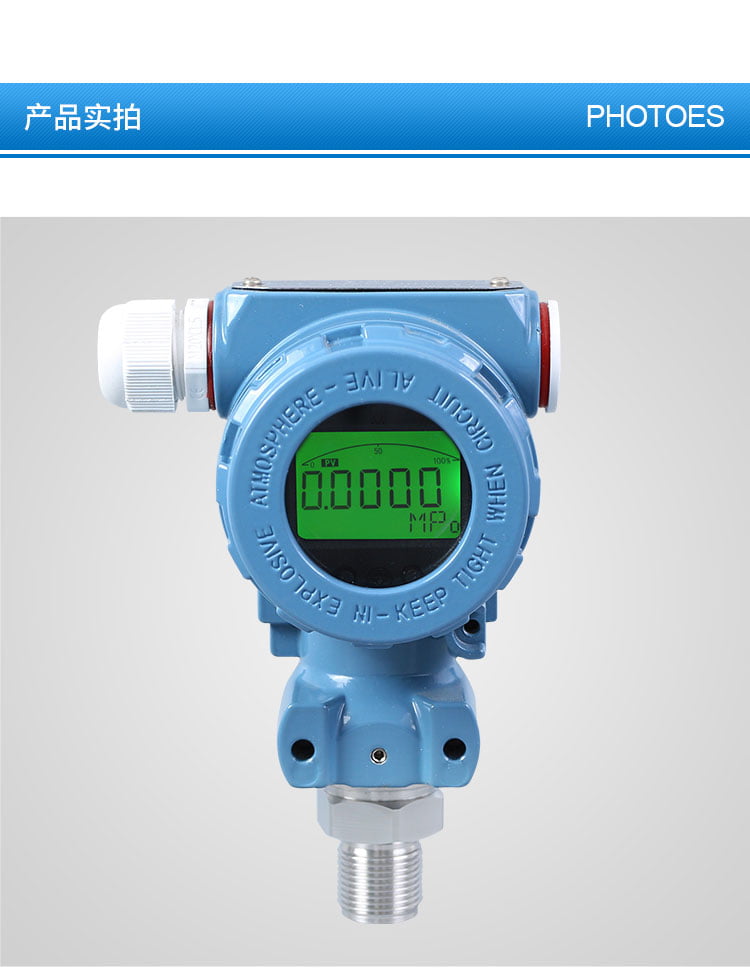

 二、核心结构组成

扩散硅压力变送器的结构可分为机械结构和电子电路两部分，核心组件如下：

| 组件类别 | 核心部件 | 功能说明 |

|----------|----------|----------|

| 机械结构 | 扩散硅敏感芯体 | 核心压力感知元件，集成压阻电桥，是信号产生的源头； |

|          | 隔离膜片 | 隔离被测介质与敏感芯体，传递压力（腐蚀性介质场景必备）； |

|          | 填充液 | 填充于隔离膜片与芯体之间，传递压力（常用硅油，耐高温/耐腐蚀）； |

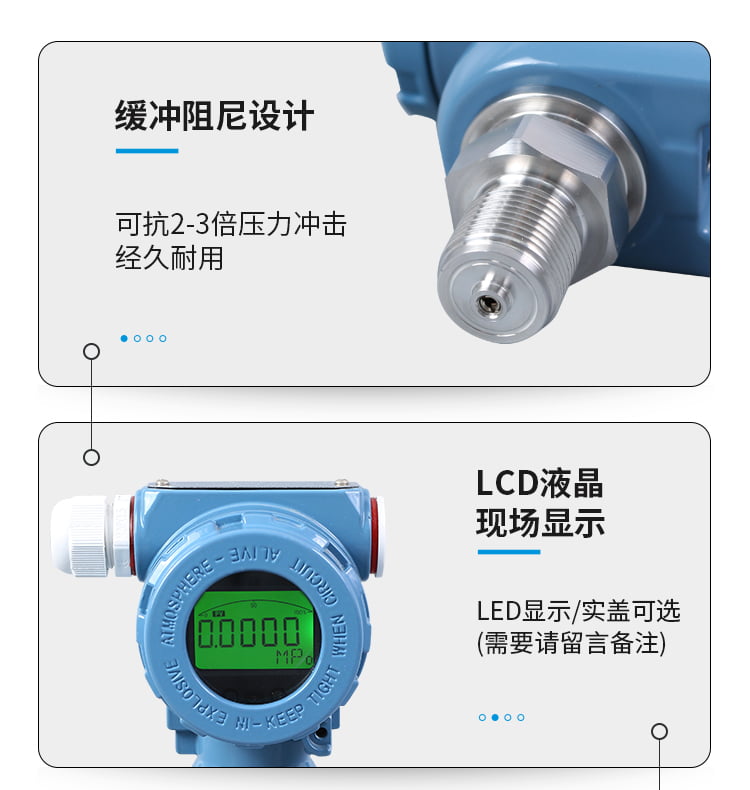

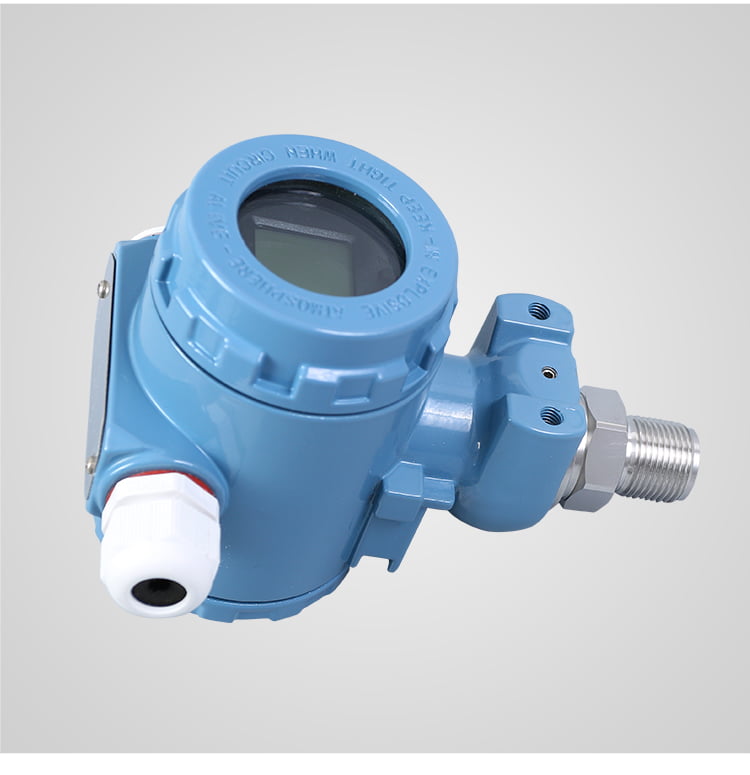

|          | 压力接口 | 连接被测设备的接口（如M20×1.5螺纹、法兰接口，适配不同安装场景）； |

|          | 外壳 | 保护内部电子元件，提供防护等级（如IP65/IP68），适应工业环境； |

| 电子电路 | 激励电路 | 为压阻电桥提供稳定的恒压/恒流电源（通常5V/12V恒压或1mA恒流）； |

|          | 信号放大电路 | 将毫伏级桥路信号放大为伏级信号（常用仪表放大器，保证低噪声、高增益）； |

|          | 温度补偿电路 | 内置PT100等温度传感器，通过补偿芯片或MCU算法修正温度误差； |

|          | 线性校正模块 | 通过硬件电位器或软件算法校准信号线性度； |

|          | 输出驱动电路 | 将处理后的信号转换为标准输出（4-20mA电流环、电压信号或数字信号）； |

|          | 电源模块 | 适配宽电源输入（如12-36VDC），为整个电路供电。 |

 三、主要分类与规格参数

 1. 按测量类型分类

- 表压变送器（Gauge Pressure）：测量被测介质相对于大气压的压力（最常用场景，如管道压力、罐体液位），量程范围通常为0~1kPa~200MPa；

- 绝压变送器（Absolute Pressure）：测量被测介质相对于绝对真空的压力（如真空度测量、海拔高度相关场景），量程范围通常为0~1kPa~100MPa；

- 差压变送器（Differential Pressure）：测量两个压力点之间的差值（如流量测量、过滤堵塞监测），量程范围通常为0~100Pa~10MPa，最小可测差压低至几Pa；

- 负压变送器（Vacuum Pressure）：专门测量低于大气压的压力（真空度），量程范围通常为-100kPa~0（或负压与正压组合，如-100kPa~2MPa）。

 2. 核心规格参数（工业级主流标准）

| 参数类别 | 典型范围 | 说明 |

|----------|----------|------|

| 测量量程 | 0~100Pa ~ 0~200MPa | 不同型号覆盖从微压到高压的全范围，可定制特殊量程； |

| 精度等级 | 0.1级、0.2级、0.5级 | 指满量程的误差百分比（如0.2级表示误差≤±0.2%FS），高精度型号可达0.075级； |

| 输出信号 | 4-20mA（两线制/三线制）、0-5V/0-10V（三线制）、RS485（Modbus协议） | 两线制4-20mA最常用（电源与信号共用两根线，布线简便）； |

| 供电电源 | 12-36VDC（两线制4-20mA通常需24VDC） | 宽电压输入适配工业现场电源波动； |

| 工作温度 | -40℃~85℃（常规）、-55℃~125℃（高温型） | 高温场景需选择带冷却装置或特殊芯体的型号； |

| 防护等级 | IP65（常规）、IP67/IP68（防水/防尘型） | 户外或潮湿环境需IP67及以上； |

| 介质兼容性 | 与不锈钢、氟橡胶等兼容 | 腐蚀性介质（如酸碱、强氧化剂）需选择PTFE隔离膜片或特殊材质外壳； |

| 响应时间 | ≤1ms~50ms | 微压型号响应较慢，高压型号响应较快，满足不同动态测量需求； |

| 长期稳定性 | ≤±0.1%FS/年 | 指年漂移量，影响长期使用精度，高精度型号可达≤±0.05%FS/年。 |

 四、核心优势与应用场景

 1. 核心优势

- 精度高、线性好：基于半导体压阻效应的原生特性，配合温度补偿和线性校正，测量精度远高于传统弹性式压力仪表（如弹簧管压力表）；

- 灵敏度高：可检测微小压力变化（最小量程低至100Pa），适合微压、差压测量场景；

- 体积小、安装便捷：机械结构紧凑，重量轻，支持螺纹、法兰等多种安装方式，适配狭小空间；

- 输出标准化：4-20mA、RS485等标准信号可直接对接工业控制系统（PLC、DCS），无需额外转换模块；

- 稳定性强、寿命长：扩散硅芯体无机械磨损，隔离膜片保护设计可避免介质直接腐蚀，正常使用年限可达5-10年；

- 宽量程覆盖：从微压（100Pa）到高压（200MPa）均可实现，满足不同工业场景需求。

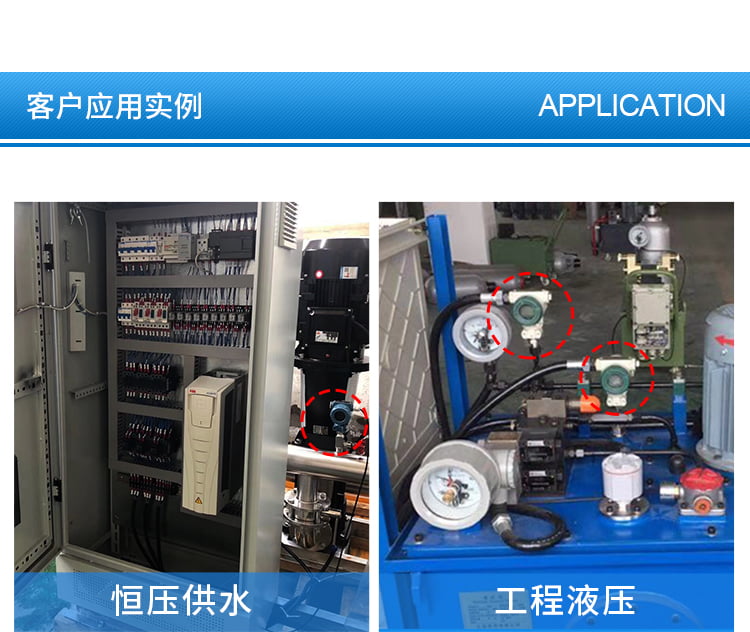

 2. 典型应用场景

扩散硅压力变送器因性能稳定、适配性强，是工业自动化中压力测量的“主力军”，核心应用包括：

- 石油化工：管道压力、储罐压力/液位、反应釜压力监测，油气开采中的井口压力测量；

- 水处理/给排水：自来水管道压力、污水池液位、水泵出口压力控制，净水设备压力监测；

- 电力行业：锅炉汽包压力、蒸汽管道压力、凝汽器真空度测量，发电机组冷却系统压力控制；

- 医药食品：制药反应罐压力、食品加工设备压力（如杀菌锅），符合卫生级要求（需选择卫生型法兰接口、PTFE材质）；

- 机械制造：液压系统压力、气动系统压力监测，机床液压回路压力控制；

- 环保行业：烟气脱硫设备压力、废气处理管道压力，粉尘收集系统压差监测；

- 新能源：锂电池生产中的气体压力控制、光伏设备冷却系统压力监测，氢能储存罐压力测量。

 五、选型与安装注意事项

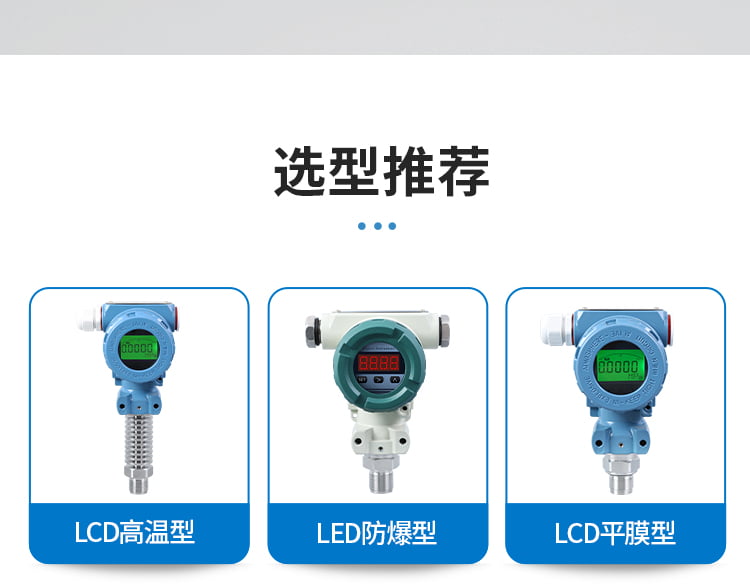

 1. 选型关键要点

- 明确测量类型：根据需求选择表压、绝压、差压或负压型（如测罐体液位选表压，测真空度选绝压）；

- 确认量程与精度：量程需覆盖被测压力的最大值（建议预留20%余量，避免过载），精度等级根据控制要求选择（如精密控制选0.1级，一般监测选0.5级）；

- 适配介质特性：腐蚀性介质（如盐酸、强碱）需选择PTFE隔离膜片+哈氏合金外壳；高温介质（＞85℃）需选高温型芯体或带冷却套管；粘稠介质（如泥浆）需选大口径接口避免堵塞；

- 匹配输出与供电：工业控制系统常用4-20mA两线制（布线成本低），实验室场景可选择0-10V电压信号，远程监控需选RS485数字信号；

- 考虑环境条件：户外安装需IP67以上防护，低温环境（＜-40℃）需选低温型，振动环境需选带减震结构的型号。

 2. 安装注意事项

- 安装位置：尽量安装在被测介质流动平稳的位置，避免靠近阀门、弯头、泵出口等湍流区域；垂直安装时，压力接口朝下（防止冷凝水/杂质堆积）；

- 介质兼容性：安装前确认接口材质与被测介质兼容，避免腐蚀接口或隔离膜片；

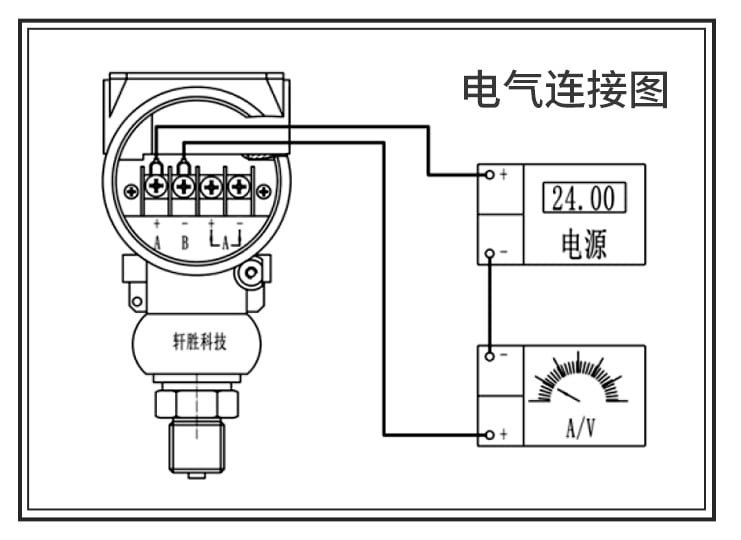

- 布线规范：两线制4-20mA信号布线时，远离强电电缆（如380V动力线），避免电磁干扰；电缆敷设需做好防水处理（户外场景用防水接头）；

- 零点校准：安装完成后，在无压力状态下进行零点校准（通过变送器上的零点调节电位器或软件校准），确保测量基准准确；

- 定期维护：定期检查接口是否泄漏、膜片是否结垢（粘稠介质需定期清洗），每年进行一次精度校准，确保长期稳定性。

 六、常见故障与排查

| 故障现象 | 常见原因 | 排查方法 |

|----------|----------|----------|

| 输出信号为0mA（两线制） | 电源未接通、电缆断线、接线错误 | 检查电源电压（需≥12VDC），核对接线（正负极是否接反），用万用表检测电缆通断； |

| 输出信号满量程（20mA） | 传感器过载、膜片堵塞/损坏、零点漂移 | 确认被测压力是否超过量程，检查膜片是否结垢/破裂，进行零点校准； |

| 测量精度偏差大 | 温度补偿失效、未进行量程校准、安装位置不当 | 检查环境温度是否超出额定范围，重新进行量程校准，调整安装位置避免湍流； |

| 信号波动大 | 介质压力不稳定、电磁干扰、接线松动 | 增加阻尼器稳定压力，检查电缆屏蔽层是否接地，紧固接线端子； |

| 变送器无响应 | 电源故障、芯体损坏、电路烧毁 | 更换电源测试，检查芯体是否受腐蚀/过载损坏，若电路烧毁需返厂维修。

 总结

扩散硅压力变送器凭借高精度、高灵敏度、稳定性强、安装便捷等优势，成为工业过程控制中压力/液位测量的核心设备。其核心在于利用扩散硅的压阻效应，通过信号调理电路实现压力与标准电信号的精准转换，适配从微压到高压、从普通介质到腐蚀性介质的各类场景。选型时需重点关注测量类型、量程、介质兼容性和环境条件，安装后做好校准与维护，可确保长期稳定运行。随着工业自动化的发展，扩散硅压力变送器正朝着数字化（RS485/Profinet协议）、智能化（内置诊断功能）、小型化方向升级，进一步拓宽应用边界。
