差压变送器 详细介绍

差压变送器（Differential Pressure Transmitter，简称DPT）是工业自动化领域中核心的**压力测量仪表**，通过检测两个压力点之间的差值，将其转换为标准电信号（如4-20mA、0-10V）输出，实现对流量、液位、密度、压差等物理量的间接测量与控制。其核心特点是**高精度、高稳定性、抗干扰能力强**，广泛应用于石油化工、电力、冶金、水处理、制药等行业。

 一、核心定义与工作原理

 1. 核心定义

差压变送器的核心功能是测量“两个压力源之间的压力差值”（即ΔP = P₁ - P₂，P₁为高压端压力，P₂为低压端压力），并将该差值线性转换为工业标准信号，传输至PLC、DCS等控制系统，实现数据采集或闭环控制。

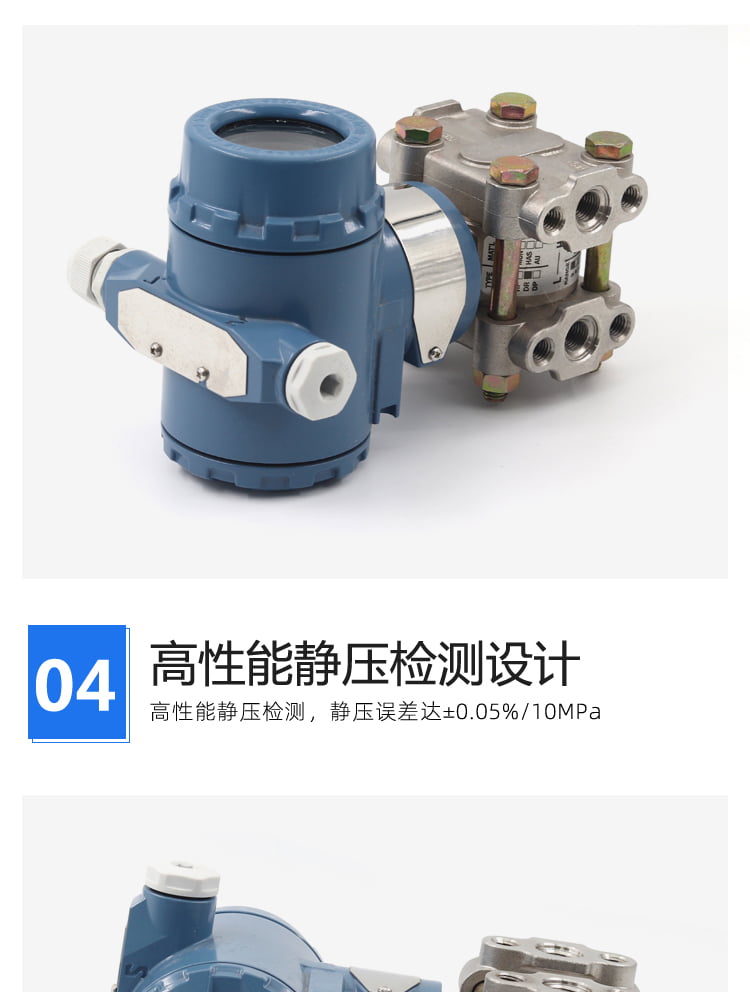

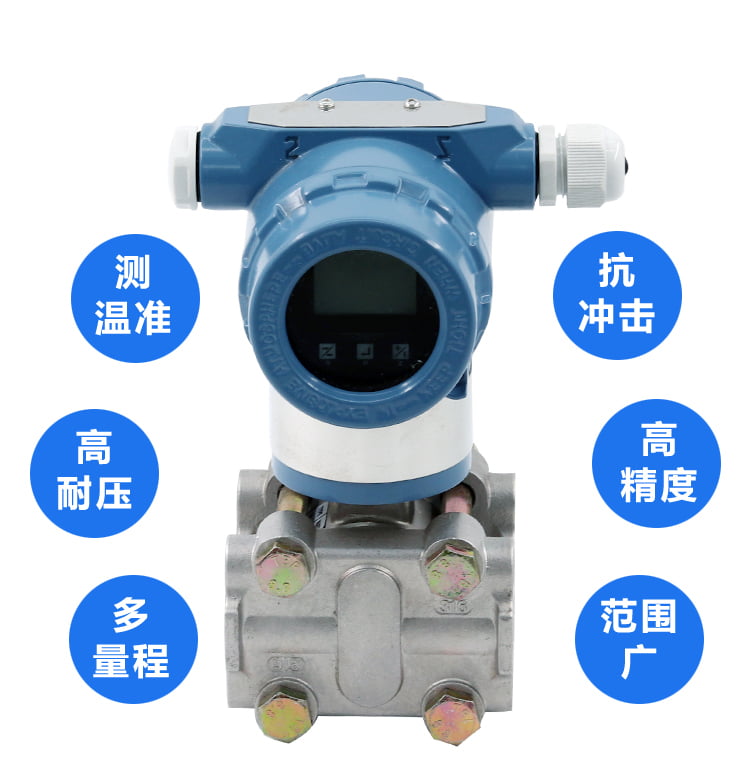

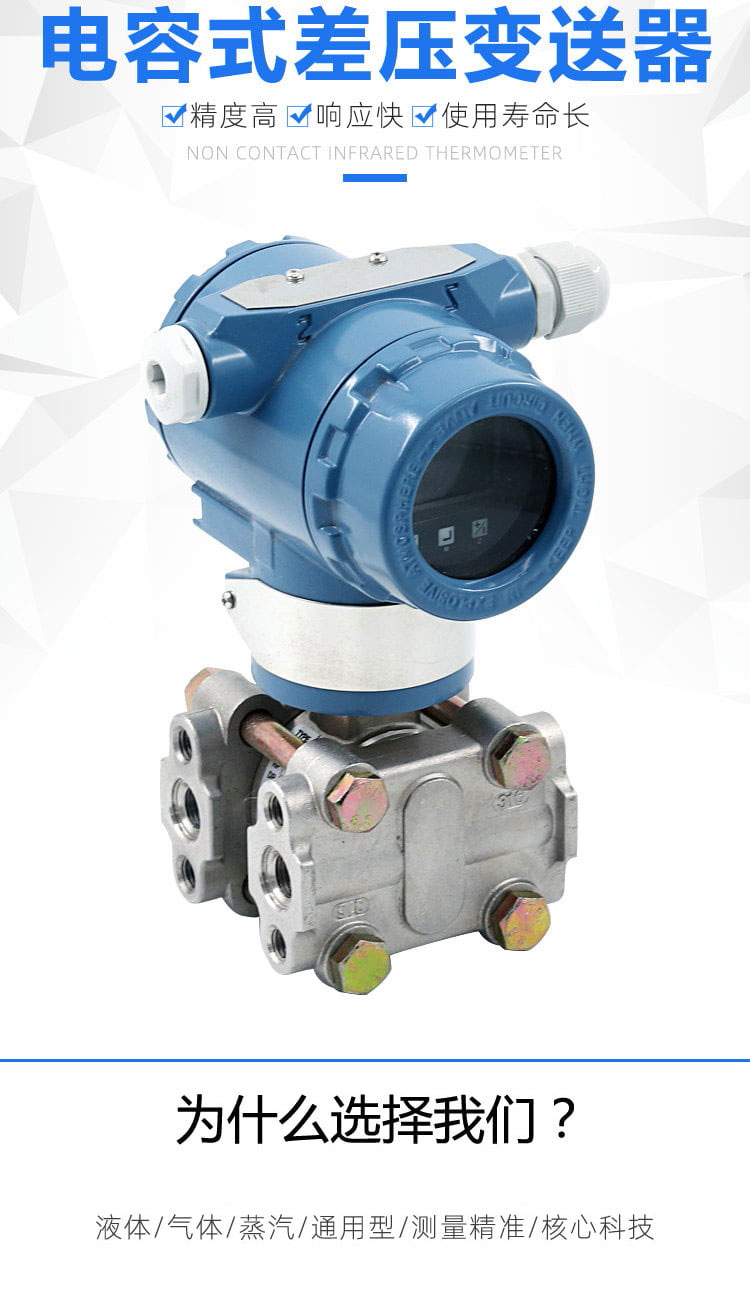

 2. 工作原理（主流电容式为例）

工业中主流的差压变送器多采用**电容式传感原理**，核心由“传感元件、信号处理电路、输出模块”三部分组成，具体流程如下：

1. **压力感知**：变送器的高压端（H）和低压端（L）分别接入两个测量点的压力介质（气体、液体、蒸汽），压力通过隔离膜片（通常为316L不锈钢、哈氏合金等耐腐蚀材料）传递至传感元件内部的填充液（硅油）；

2. **电容变化**：传感元件核心是“差动电容结构”（由固定电极和可动电极组成），差压ΔP会推动可动电极位移，导致两个电容的电容量发生反向变化（一个增大、一个减小）；

3. **信号转换**：内置的专用芯片将电容变化量转换为微弱的电压/电流信号，经放大、滤波、线性化校正（补偿温度、零点漂移）后，转换为标准电信号；

4. **信号输出**：输出4-20mA直流电流信号（最常用，具有抗干扰强、远距离传输稳定的优势）或0-10V电压信号，部分智能型变送器支持HART、Profibus、Modbus等通讯协议，可实现双向数据传输（如远程参数配置、故障诊断）。

 补充：其他传感原理

- 压电式：利用压电晶体受压产生电荷，响应速度快，适用于动态差压测量，但温度稳定性较差；

- 应变片式：通过应变片感知弹性元件的形变，成本较低，适用于中低压差测量；

- 谐振式：利用谐振频率随压力变化的特性，精度极高，多用于标准计量或高精度场景。

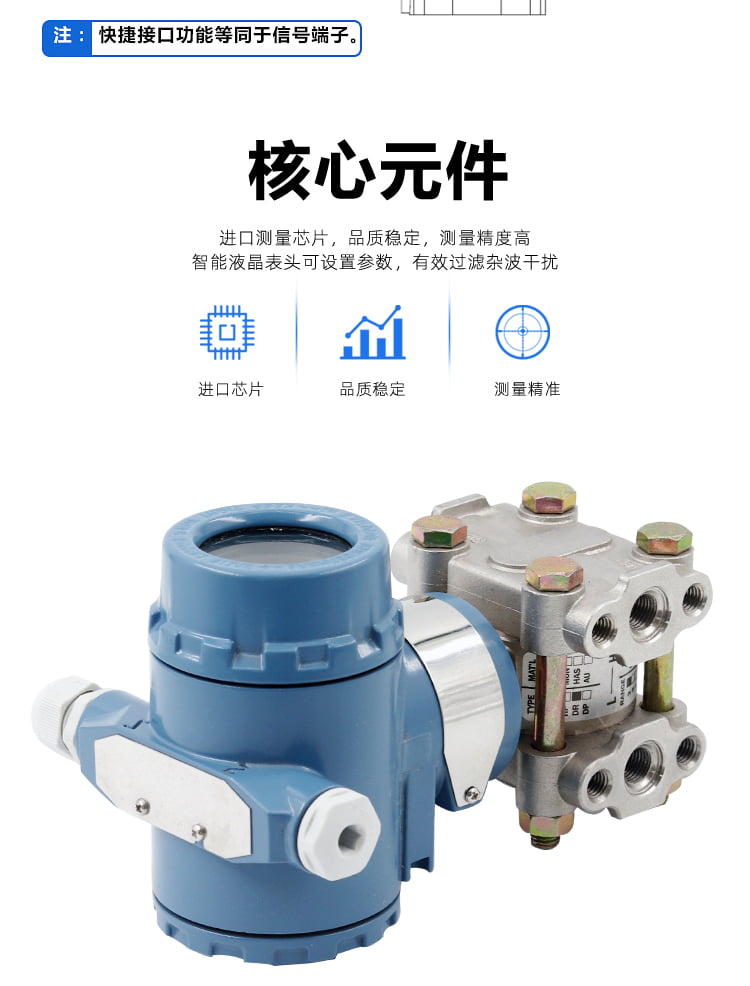

 二、核心组成部分

差压变送器的结构设计围绕“精准感知差压、稳定转换信号”展开，关键组成如下：

| 组成部分       | 核心作用                                                                 | 关键材质/技术要求                                                                 |

|----------------|--------------------------------------------------------------------------|----------------------------------------------------------------------------------|

| 测量室（膜盒） | 隔离介质并传递压力，保护内部传感元件                                     | 隔离膜片：316L不锈钢、哈氏合金C-276、钽（耐腐蚀场景）；填充液：硅油（常温）、氟油（高温/强腐蚀） |

| 传感元件       | 将差压转换为可测量的物理量（电容、电阻、频率）                           | 电容式（主流）、应变片式、压电式等                                               |

| 信号处理模块   | 放大微弱信号、线性化校正、温度补偿、故障诊断                             | 专用ASIC芯片、MCU（智能型）                                                       |

| 输出模块       | 输出标准信号或通讯信号                                                   | 模拟输出：4-20mA（两线制/三线制）、0-10V；数字通讯：HART、Profibus-PA、Modbus-RTU |

| 外壳与接口     | 保护内部电路、提供安装与介质连接接口                                     | 外壳材质：铝合金（普通场景）、不锈钢（防爆/腐蚀场景）；接口：M20×1.5（电缆）、法兰/螺纹（介质） |

| 辅助功能部件   | 防爆模块、防雷模块、冷凝罐（蒸汽测量）、排污阀（防止堵塞）                 | 防爆等级：Ex ia IIC T6（本质安全型）、Ex d IIC T6（隔爆型）；防雷等级：≥6kV        |

 三、主要分类

差压变送器可按**测量范围、信号类型、安装方式、防爆等级**等维度分类，核心分类如下：

 1. 按信号类型分类

- **模拟型差压变送器**：仅输出4-20mA或0-10V模拟信号，结构简单、成本低，适用于无需远程配置的简单场景；

- **智能型差压变送器**：支持HART、Profibus等通讯协议，可通过手操器（如罗斯蒙特475）远程设置测量范围、单位、报警参数，具备自诊断功能（如膜片堵塞、电源故障），数据精度更高，是目前工业主流选型。

 2. 按测量范围分类

- 微差压变送器：测量范围≤±1kPa（如室内通风压差、洁净室压差测量）；

- 低压差变送器：测量范围1kPa-1MPa（如普通液体液位、低压气体流量）；

- 中高压差变送器：测量范围1MPa-40MPa（如高压管道压差、蒸汽压力差值）；

- 超高压差变送器：测量范围＞40MPa（如石油钻井、高压容器压差）。

 3. 按安装方式分类

- 法兰安装型：通过法兰直接连接管道/容器，适用于粘稠、易结晶介质（避免堵塞）；

- 螺纹安装型：通过NPT或M20螺纹连接，适用于清洁介质（气体、液体）；

- 支架安装型：通过支架固定在墙面/管道旁，适用于远距离测量或空间受限场景。

 4. 按防爆等级分类

- 本质安全型（Ex ia）：适用于爆炸性气体环境（如化工车间），通过限制电路能量防止点火；

- 隔爆型（Ex d）：通过外壳隔离爆炸能量，适用于粉尘或高危气体环境；

- 非防爆型：仅适用于普通室内、无爆炸风险场景。

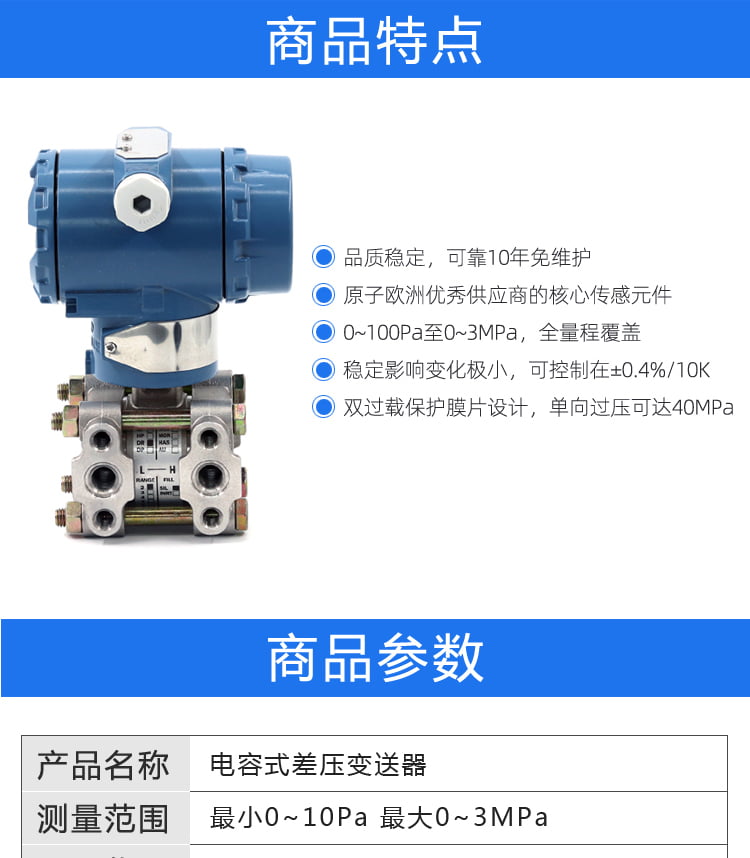

 四、关键技术参数（选型核心依据）

选型时需重点关注以下参数，直接影响测量精度和适用性：

1. **测量范围**：指变送器可稳定测量的差压区间（如0-100kPa、±50kPa），需匹配实际工况的最大差压（建议预留20%余量）；

2. **精度等级**：工业级常用0.075级（误差≤±0.075%FS）、0.1级，高精度场景（如计量）可选0.05级；

3. **输出信号**：模拟信号（4-20mA两线制最常用，布线成本低）、数字通讯协议（HART为标配，Profibus适用于PLC组网）；

4. **工作温度**：环境温度（-40℃~85℃常规，高温场景可达-50℃~150℃）、介质温度（-20℃~120℃常规，高温需配冷凝罐）；

5. **压力等级（量程上限）**：指变送器能承受的最大静压（即两个测量端的共同压力），如3.5MPa、16MPa，需大于工况的最大静压（避免损坏膜片）；

6. **介质兼容性**：隔离膜片材质需匹配介质（如强酸用钽膜片，海水用哈氏合金）；

7. **防护等级**：IP65（常规户外）、IP67（防水浸泡）、IP68（深水下）；

8. **供电电压**：两线制4-20mA变送器通常为12-36VDC（主流24VDC），三线制为220VAC或24VDC。

 五、典型应用场景

差压变送器的核心价值是“通过差压间接测量其他物理量”，常见应用如下：

 1. 流量测量（最广泛应用）

基于“节流装置”（如孔板、文丘里管、喷嘴）的原理：流体通过节流件时，流速加快，前后产生差压，差压与流量的平方成正比（Q ∝ √ΔP）。通过差压变送器测量该差值，经控制系统换算为实际流量，适用于气体、液体、蒸汽的流量计量（如管道天然气流量、锅炉蒸汽流量）。

 2. 液位测量

- 开口容器液位：将变送器低压端通大气，高压端接入容器底部，差压ΔP = ρgh（ρ为介质密度，g为重力加速度，h为液位高度），直接换算液位（如水箱、储罐液位）；

- 密闭容器液位：低压端接入容器顶部（测气相压力），高压端接入底部（测液+气相压力），差值即为液柱压力，换算液位（如高压反应釜液位）。

 3. 压差监测与控制

- 过滤器堵塞监测：测量过滤器进出口差压，差压超标时报警（提示清洗滤芯）；

- 洁净室压差控制：维持洁净室与外界的微正压（如电子厂房、制药车间）；

- 管道压差保护：监测高压管道的压差变化，防止超压泄漏（如化工管道）。

 4. 密度测量

在固定高度的容器中，差压ΔP = ρgh（h固定），因此差压与介质密度ρ成正比，可通过差压变送器间接测量液体密度（如油品密度、浆料浓度）。

 六、选型与安装注意事项

 1. 选型关键要点

- 匹配测量范围：实际最大差压≤变送器量程的80%（预留余量，避免过载）；

- 介质兼容性：根据介质腐蚀性选择膜片材质（如盐酸用钽膜片，氯气用哈氏合金）；

- 考虑静压影响：工况静压需≤变送器的最大静压等级（如高压容器需选高压型变送器）；

- 环境适应性：高温工况需选带散热片或高温型变送器，低温需防冻（填充液选低温硅油）；

- 防爆与防护：爆炸环境选防爆型，户外选IP65+以上防护等级。

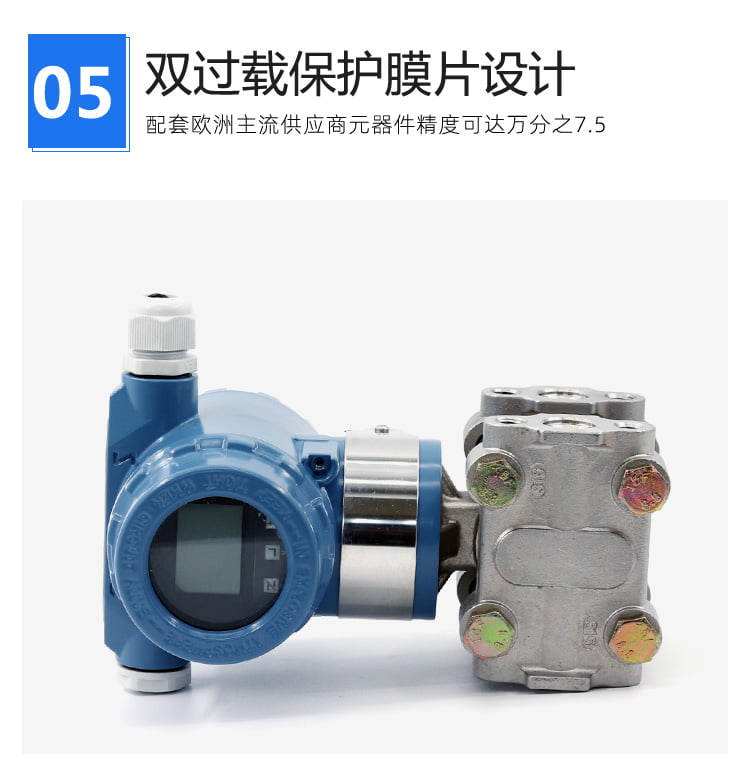

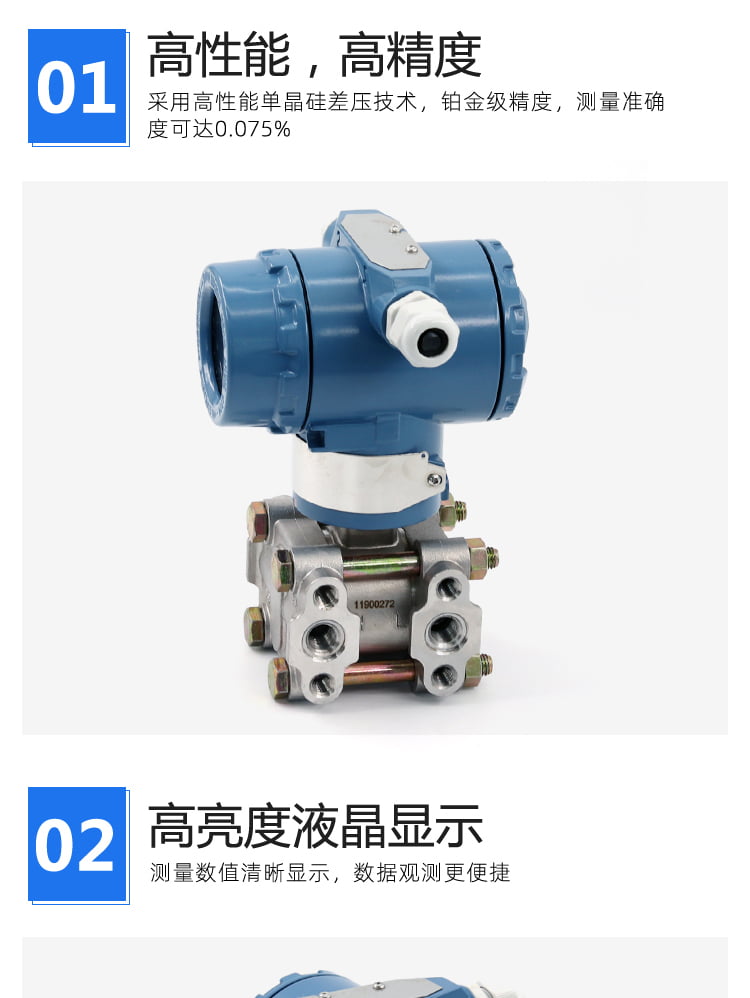

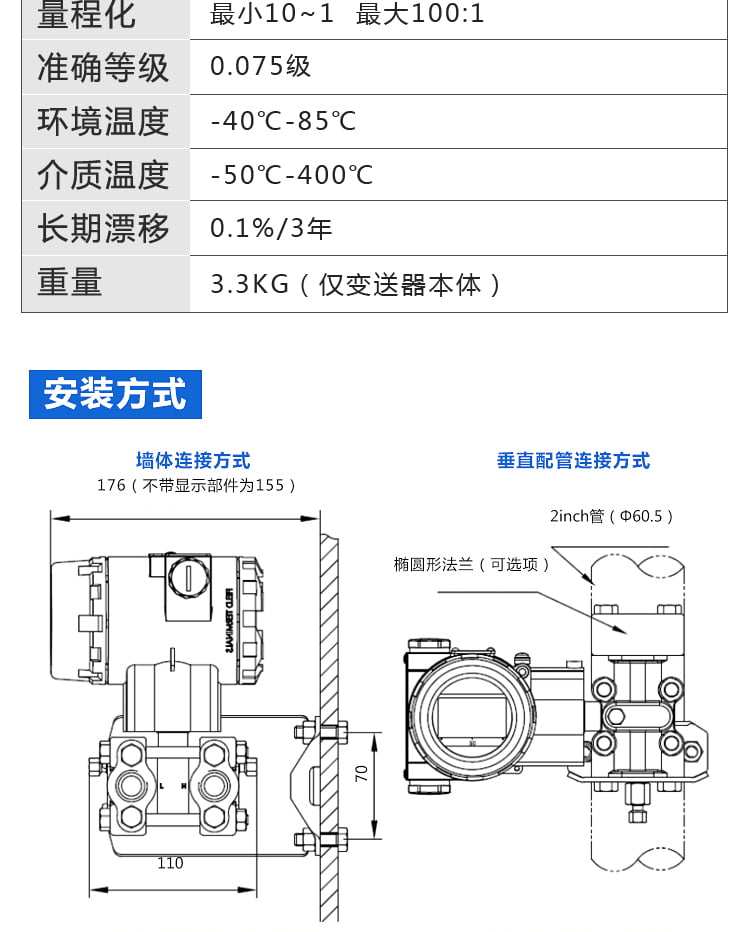

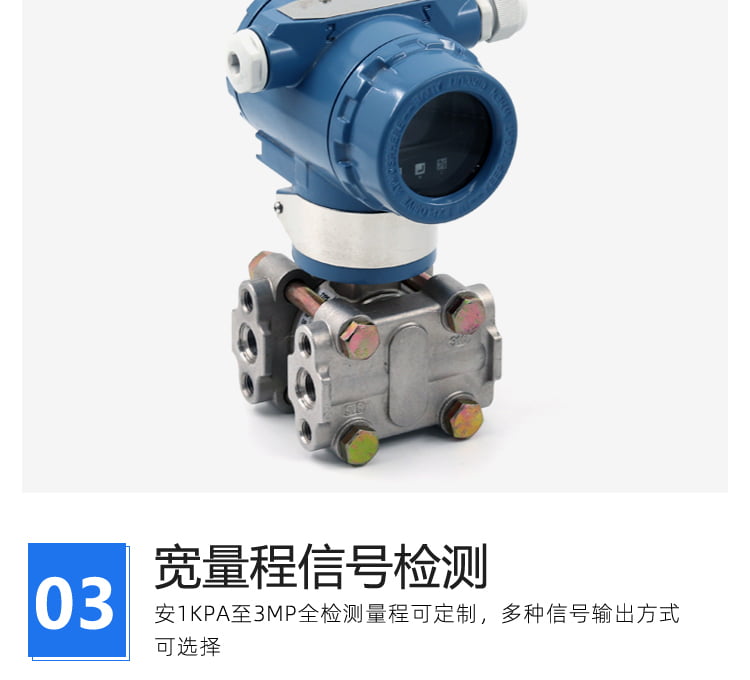

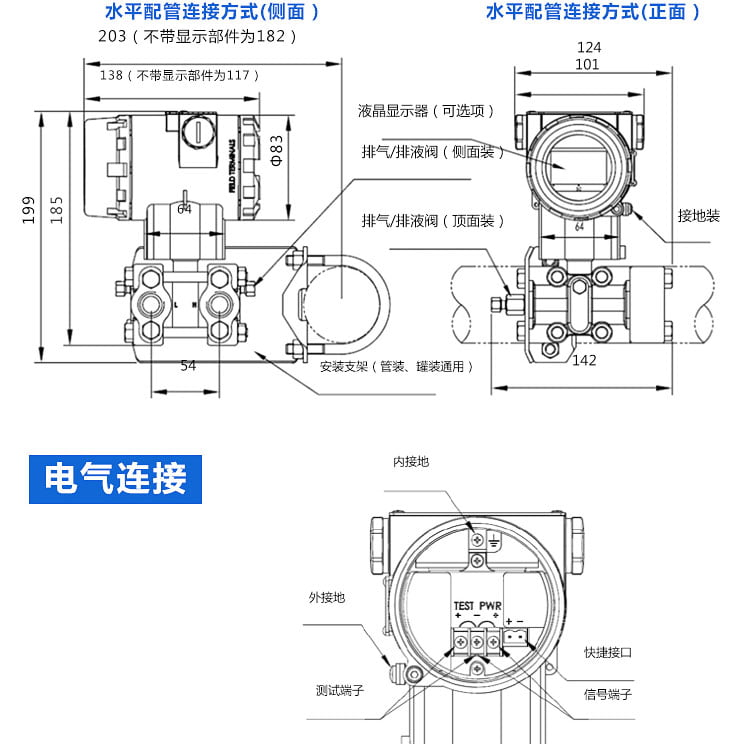

 2. 安装注意事项

- 安装位置：远离振动源、强电磁场（如变频器），避免阳光直射；垂直安装（传感元件向下），减少冷凝水/粉尘堆积；

- 导压管布置：

  - 气体介质：导压管应向上倾斜（避免冷凝液进入变送器）；

  - 液体/蒸汽介质：导压管应向下倾斜（便于排污），蒸汽测量需安装冷凝罐（防止高温蒸汽损坏膜片）；

  - 导压管长度不宜过长（≤5米），减少测量滞后；

- 排气与排污：在导压管最高点设排气阀，最低点设排污阀，定期排气排污（避免气堵、堵塞）；

- 接地与布线：变送器外壳接地（防静电、防雷），模拟信号电缆用屏蔽线（避免干扰），与动力电缆分开布线（间距≥30cm）。

 七、常见故障与排查

| 故障现象                | 常见原因                                  | 排查方法                                                                 |

|-------------------------|-------------------------------------------|--------------------------------------------------------------------------|

| 输出信号为0mA（两线制） | 供电故障、电缆断线、变送器内部短路        | 测量供电电压（需≥12VDC）、检查电缆接线（正负极是否接反）、检测变送器电阻 |

| 输出信号满量程（20mA）  | 测量端过载、膜片堵塞/损坏、量程设置错误    | 检查工况差压是否超标、拆卸导压管清洗、重新校准量程                       |

| 信号波动过大            | 导压管气堵/液堵、介质湍流、安装位置振动    | 排气/排污导压管、加装阻尼器、将变送器移至振动小的位置                     |

| 测量精度偏差大          | 未校准、温度补偿失效、膜片结垢            | 用标准压力源校准、检查环境温度是否超出范围、清洗膜片                     |

| 通讯失败（智能型）      | 通讯协议不匹配、手操器连接错误、电源不足  | 确认HART/Profibus协议、检查手操器接线（正负极并联）、确保供电电压≥18VDC  |

 八、主流品牌

- 国际品牌：罗斯蒙特（Rosemount，艾默生旗下，高精度智能型代表）、横河电机（Yokogawa）、E+H（Endress+Hauser，专注过程仪表）、西门子（Siemens）；

- 国产品牌：上海自动化仪表三厂、重庆川仪、浙江中控（SUPCON）、北京远东仪表，性价比高，适用于中低端场景。

 总结

差压变送器是工业自动化的“压力感知核心”，通过精准测量差压，实现流量、液位、压差等多物理量的间接测量，其选型核心是“匹配工况参数（范围、介质、环境）”，安装关键是“避免干扰、确保导压管通畅”。随着工业智能化发展，智能型差压变送器（支持通讯、自诊断）已成为主流，广泛应用于各行业的过程控制与计量场景，是实现工业自动化不可或缺的关键仪表。
