智能差压变送器 详细介绍

智能差压变送器是工业自动化控制系统中核心的**压力/差压测量仪表**，基于微处理器技术，通过检测两点间的压力差值，实现对流量、液位、密度等物理量的精确测量与信号转换，广泛应用于石油化工、电力、冶金、水处理、制药等行业。相较于传统模拟差压变送器，其具备高精度、智能化、可通信、自诊断等突出优势，是工业过程控制的“感知核心”。

 一、核心定义与工作原理

 1. 核心定义

差压变送器的核心功能是测量**两个压力点之间的差值（ΔP = P₁ - P₂）**，其中P₁为高压端（H端）压力，P₂为低压端（L端）压力。“智能”则体现在通过内置微处理器，对测量信号进行数字化处理、补偿校正，并支持远程通信、参数组态等功能，而非单纯的模拟信号输出。

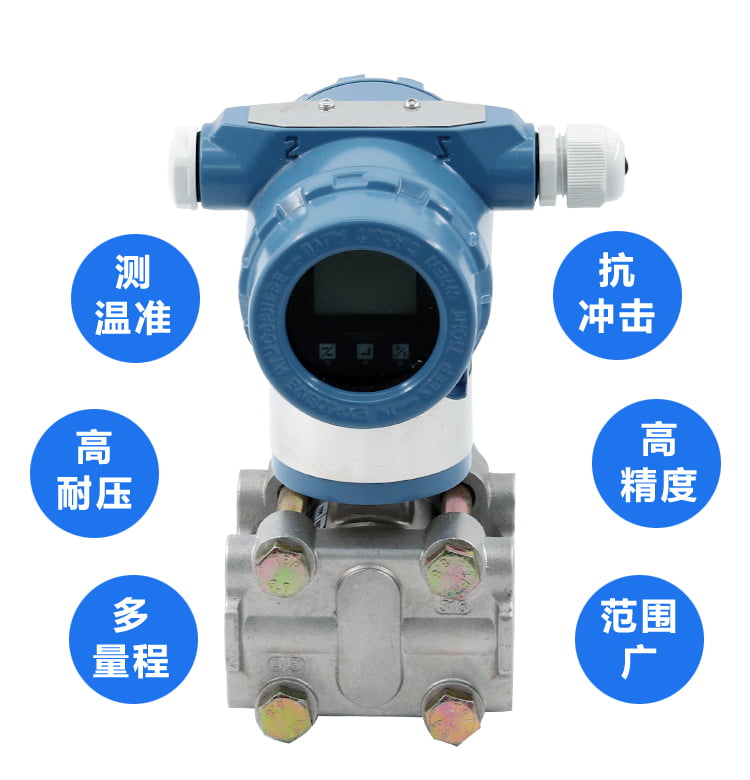

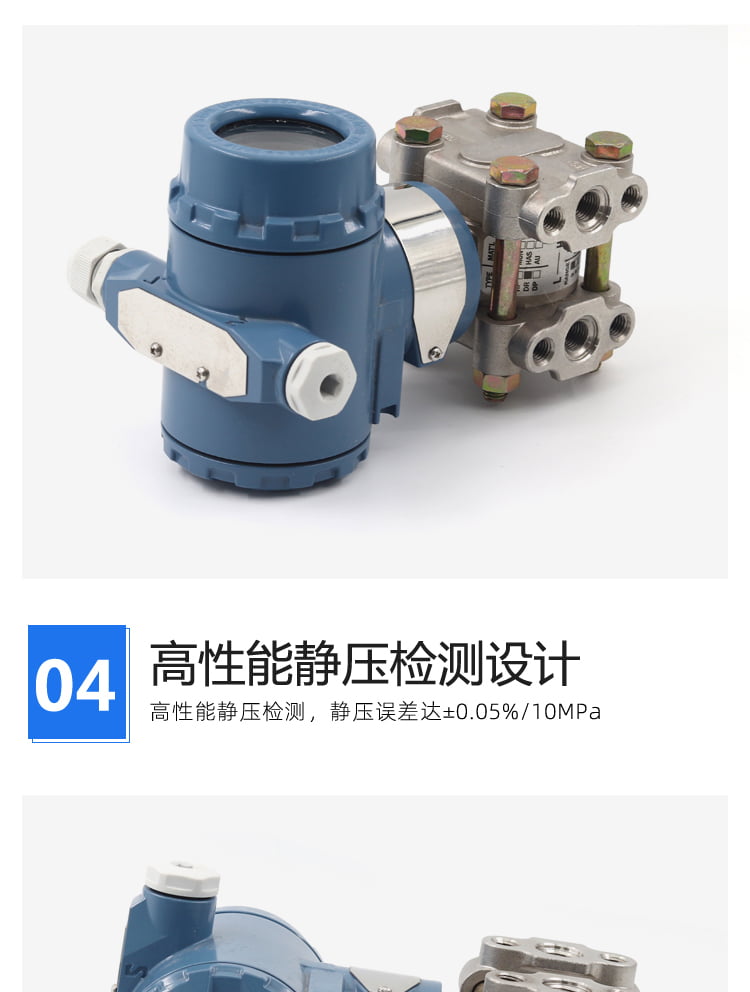

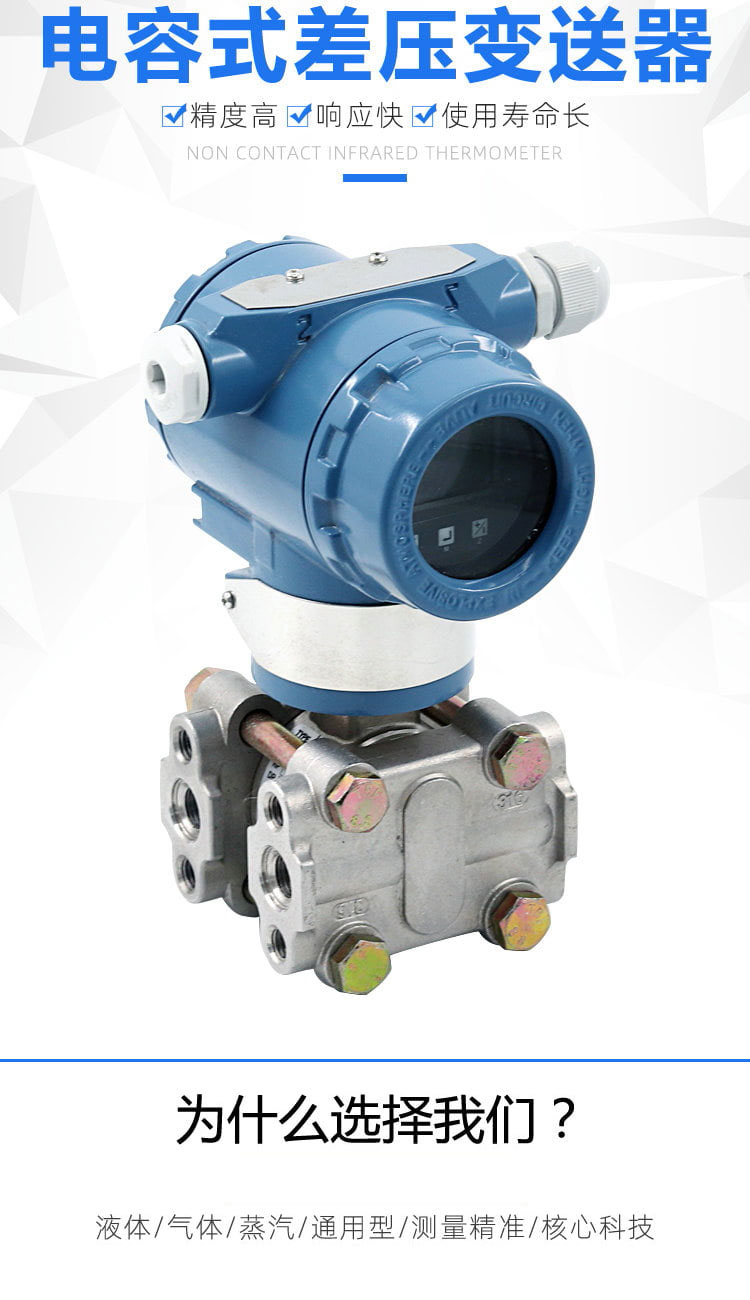

 2. 工作原理（主流电容式）

工业中90%以上的智能差压变送器采用**电容式传感原理**，整体流程如下：

1. **压力感知**：高压端（H）和低压端（L）的介质压力分别作用于传感器的隔离膜片（通常为哈氏合金、钽合金等耐腐蚀材料），膜片内侧填充硅油（传递压力且隔离介质）；

2. **电容变化**：压力差使传感器核心的电容极板发生微小位移，导致两极板间的电容量变化（ΔC ∝ ΔP）；

3. **信号转换**：内置振荡器将电容变化转换为微弱的电压/电流信号，经前置放大器放大；

4. **数字化处理**：微处理器对信号进行温度补偿、非线性校正、零点校准等优化（消除环境温度、介质温度对测量的影响）；

5. **信号输出**：将处理后的信号转换为标准工业信号（4-20mA DC模拟信号），或通过通信协议（HART、Profibus、Modbus等）输出数字信号，同时接收上位机的组态指令。

 补充：其他传感原理

- 压电式：利用压电晶体的压电效应（压力→电荷），适用于动态差压测量，但温漂较大；

- 扩散硅式：基于半导体应变片的压阻效应（压力→电阻变化），体积小、响应快，适用于中低压差测量。

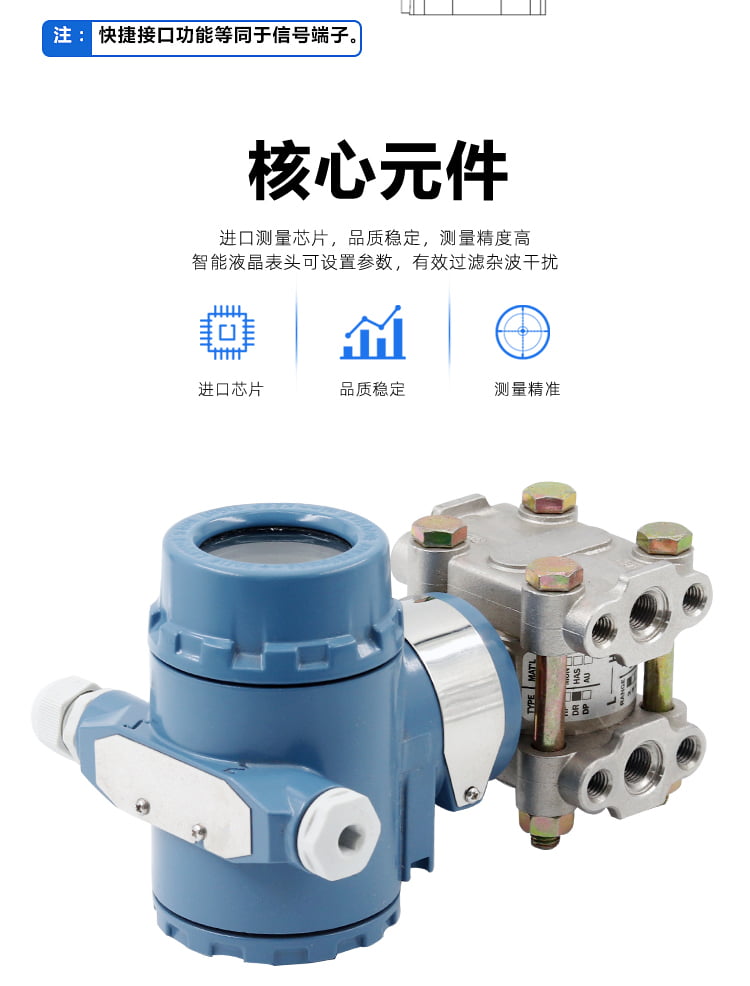

 二、核心结构组成

智能差压变送器的结构可分为**传感单元、信号处理单元、通信单元、显示/操作单元、外壳与连接部件**五大部分，各部分协同实现测量与控制功能：

| 组成单元         | 核心部件                                                                 | 功能作用                                                                 |

|------------------|--------------------------------------------------------------------------|--------------------------------------------------------------------------|

| 传感单元         | 隔离膜片、填充液（硅油）、电容/压阻传感器、温度补偿元件                  | 直接感知压力差，将物理量转换为电信号，补偿温度干扰                       |

| 信号处理单元     | 微处理器（MCU）、前置放大器、A/D转换器、D/A转换器、电源模块              | 放大微弱信号、数字化处理、校正误差、转换输出信号                       |

| 通信单元         | HART/Profibus/Modbus通信模块、信号隔离电路                               | 实现与上位机（DCS、PLC）的双向通信，支持远程参数设置与数据读取           |

| 显示/操作单元    | LCD/LED显示屏、按键（或磁控操作）                                        | 本地显示测量值、量程、故障信息，支持现场参数组态（无需开盖）             |

| 外壳与连接部件   | 防爆/防水外壳、过程连接接口（法兰/螺纹）、引压管路接口、接线端子          | 保护内部元件，适应工业恶劣环境（防爆、防尘、防水），实现与工艺管道连接   |

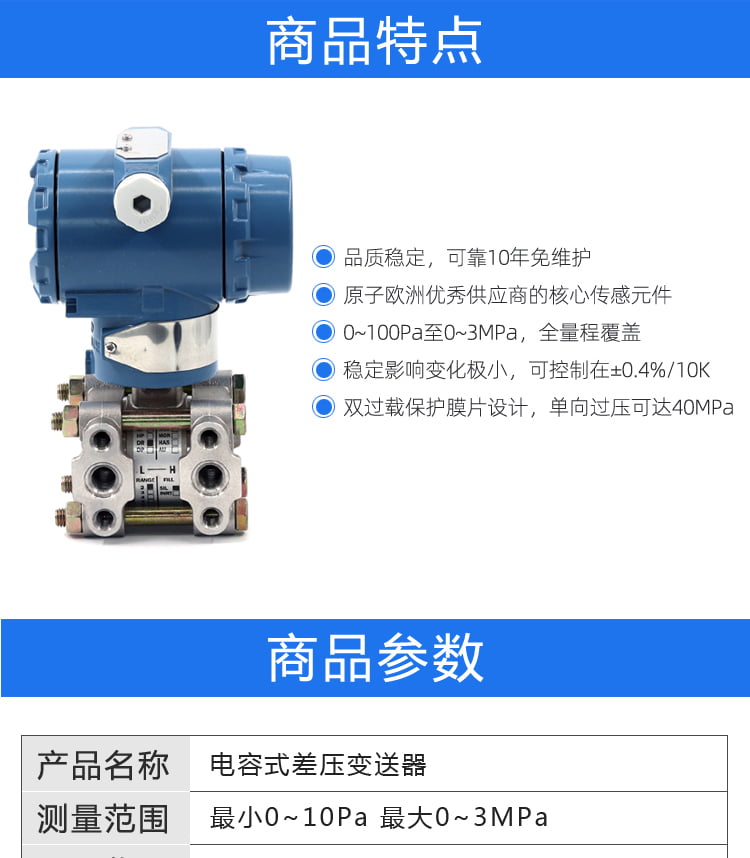

 三、关键技术参数（选型核心依据）

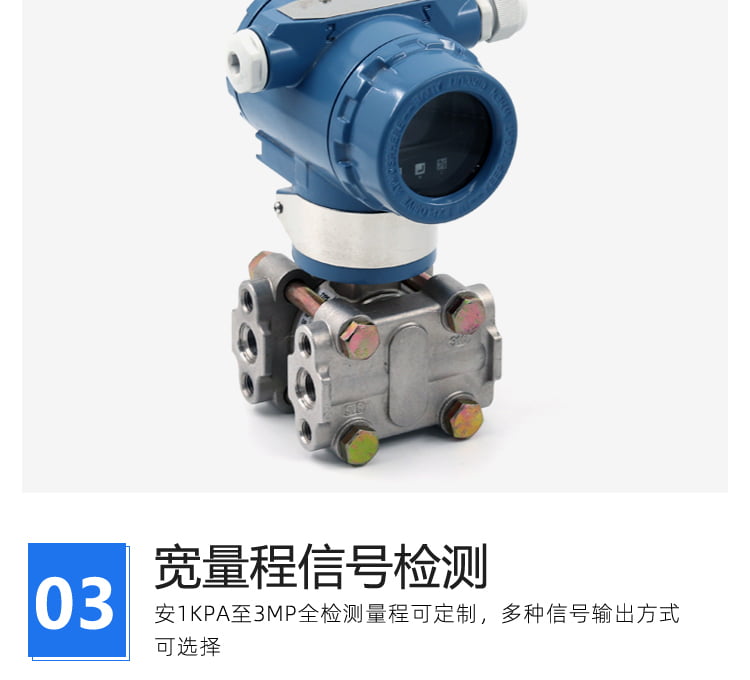

 1. 测量范围

- 差压量程：通常为0~10Pa ~ 0~40MPa（可根据需求选择微差压、低差压、高差压型号）；

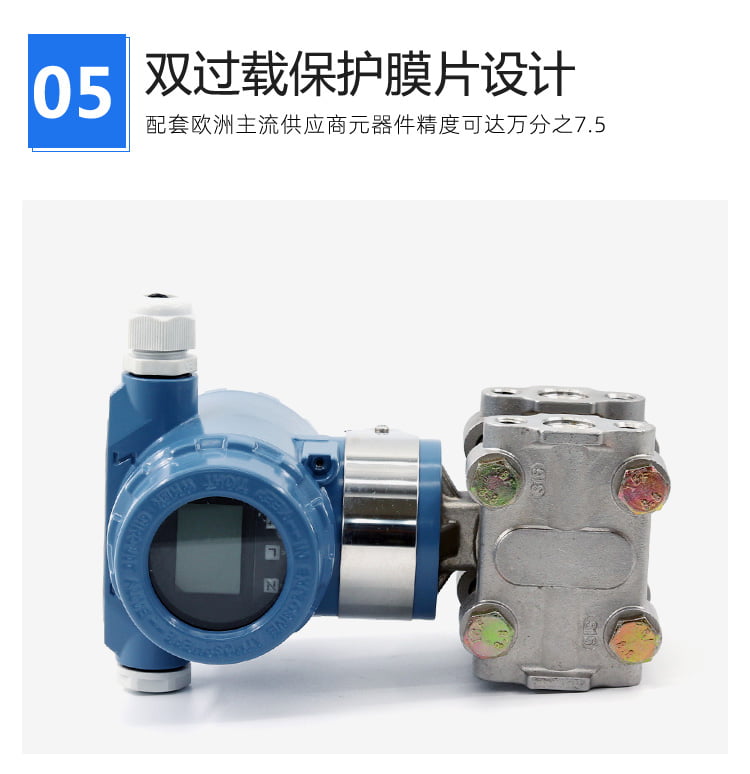

- 过载能力：一般为额定量程的1.5~5倍（防止工艺压力突变损坏传感器）；

- 静压等级：指传感器能承受的最大静压力（工艺管道内介质的静态压力），常见0~10MPa、0~40MPa、0~100MPa（静压过大会影响测量精度）。

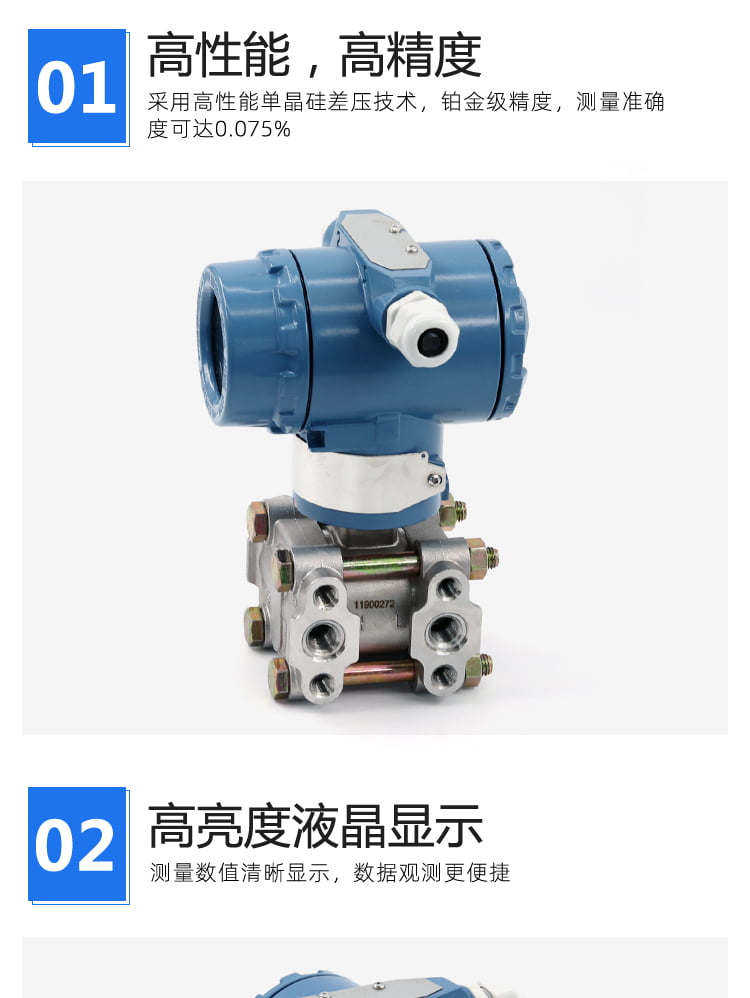

 2. 精度与稳定性

- 基本误差：±0.075%FS（满量程）~ ±0.2%FS（主流高精度型号）；

- 重复性：≤±0.02%FS；

- 长期稳定性：≤±0.1%FS/年（确保长期运行无需频繁校准）；

- 温度影响：≤±0.01%FS/℃（温度补偿范围通常为-40℃~85℃）。

 3. 输出与通信

- 模拟输出：4~20mA DC（两线制/四线制，两线制最常用，节省布线），支持HART协议叠加（模拟+数字信号共存）；

- 数字输出：Profibus-PA/DP、Modbus RTU、Foundation Fieldbus等；

- 响应时间：0.1~1s（可设置，快速响应型适用于动态过程测量）。

 4. 环境与防护

- 工作温度：-40℃~85℃（本体），介质温度：-200℃~450℃（需配合冷凝罐、伴热装置）；

- 防护等级：IP65~IP67（防尘、防水）；

- 防爆等级：Ex ia IIC T6（本质安全型）、Ex d IIC T6（隔爆型），满足防爆场所需求。

 5. 材质与兼容性

- 隔离膜片材质：哈氏合金C-276、钽、钛、316L不锈钢（腐蚀性介质选钽/哈氏合金，普通介质选316L）；

- 填充液：硅油（常规）、高温硅油（介质温度＞150℃）、氟油（强腐蚀介质）；

- 过程连接：螺纹（M20×1.5、1/2NPT）、法兰（DN15、DN25，符合GB、ANSI标准）。

 四、核心功能与优势

 1. 核心功能

- 多参数测量：除差压外，部分型号可同时测量静压、温度，并计算出密度、流量、液位等衍生量；

- 灵活组态：支持量程迁移（正负迁移，如测量负压差ΔP = P₂ - P₁）、单位切换（Pa、kPa、MPa、mH₂O等）、阻尼时间调节；

- 自诊断与报警：内置故障诊断功能，可检测传感器故障、线路断路/短路、超量程等，输出报警信号（如22mA DC、1mA DC）；

- 远程控制：通过HART手操器或DCS远程设置量程、校准零点、读取故障信息，无需现场拆机操作；

- 防爆/防腐设计：适应易燃易爆、强腐蚀、高湿度等工业恶劣环境。

 2. 相比传统模拟变送器的优势

| 对比维度         | 智能差压变送器                          | 传统模拟变送器                          |

|------------------|-----------------------------------------|-----------------------------------------|

| 测量精度         | 高（±0.075%FS~±0.2%FS）                 | 低（±0.5%FS~±1.0%FS）                   |

| 信号处理         | 数字化补偿（温度、非线性）              | 无补偿，误差大                          |

| 通信功能         | 双向通信，远程组态                      | 仅单向模拟输出，无法远程操作            |

| 诊断能力         | 自诊断，故障报警                        | 无诊断功能，故障难排查                  |

| 灵活性           | 量程迁移、单位切换，适配多场景          | 量程固定，适配性差                      |

| 维护成本         | 长期稳定，校准周期长（1~2年）           | 易漂移，需频繁现场校准                  |

 五、典型应用场景

智能差压变送器的核心应用是通过差压测量间接计算其他物理量，常见场景如下：

 1. 流量测量（最广泛应用）

- 原理：配合节流装置（孔板、文丘里管、喷嘴），根据伯努利方程，流量Q ∝ √ΔP（差压平方根）；

- 场景：管道内气体、液体、蒸汽的流量计量（如石油化工的原油输送、电力行业的蒸汽流量）。

 2. 液位测量

- 原理：对于开口容器，液位h ∝ ΔP（ΔP = ρgh，ρ为介质密度，g为重力加速度）；对于密闭容器，需补偿罐内压力，通过差压计算液位；

- 场景：储罐、反应釜的液位监控（如化工原料罐、水处理池、锅炉汽包液位）。

 3. 压力/差压直接测量

- 场景：管道两端压力差监控（如过滤器堵塞检测，堵塞时ΔP增大）、炉膛压力测量、空调新风压差控制。

 4. 密度测量

- 原理：在固定高度的容器内，ΔP = ρgh，已知h和g，通过ΔP计算介质密度ρ；

- 场景：化工行业混合介质密度监控、油品密度检测。

 六、选型与安装注意事项

 1. 选型关键要点

- 明确测量对象：是差压、流量、液位还是密度，确定核心测量参数；

- 介质特性：腐蚀性（选对应膜片材质）、温度（是否需高温型）、粘度（高粘度介质需选防堵结构）；

- 工艺条件：最大静压、工作压力范围、是否有压力冲击（选合适过载能力）；

- 精度要求：根据控制需求选择（过程控制选±0.2%FS，计量级选±0.075%FS）；

- 输出与通信：匹配DCS/PLC的通信协议（如HART、Profibus）；

- 环境条件：是否防爆、防尘、防水，确定防护等级与防爆类型。

 2. 安装注意事项

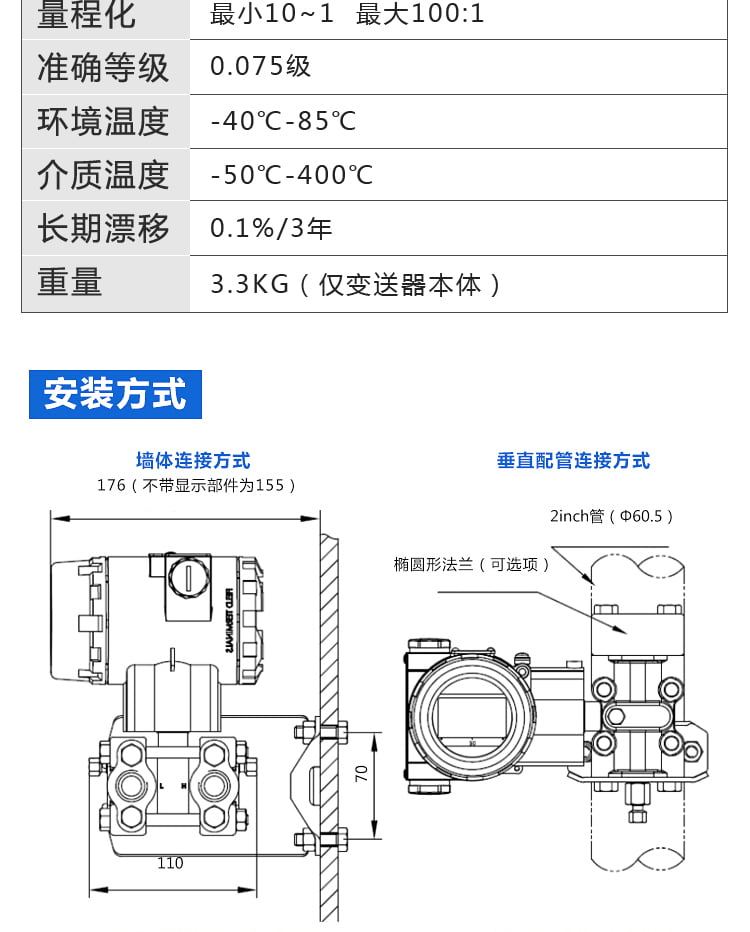

- 安装位置：远离振动源、强电磁干扰源，避免阳光直射；水平安装或垂直安装（膜片需与介质接触面平行）；

- 引压管路：长度不宜超过15m，坡度≥1:10（防止冷凝液积聚）；高压端与低压端引压管长度一致，减少误差；

- 介质处理：腐蚀性、粘稠介质需加装隔离罐（填充隔离液）；高温介质需加装冷凝罐（防止传感器超温）；

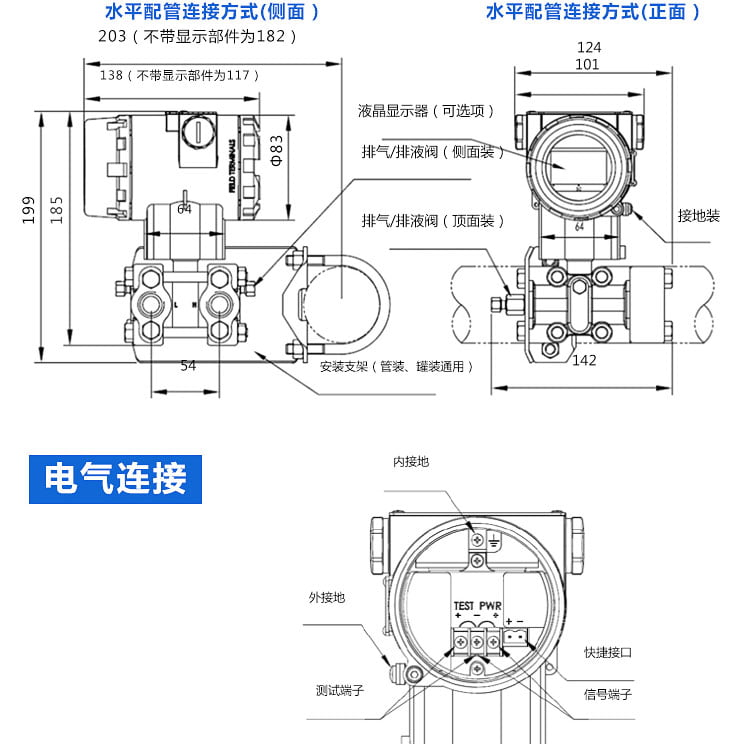

- 接线规范：两线制变送器需确保电源电压≥12V DC（避免电压不足导致信号失真）；接线时区分正负极，做好屏蔽（防止电磁干扰）；

- 校准：安装后需进行零点校准（确保无差压时输出4mA）和量程校准（按实际量程标定）。

  总结

智能差压变送器以“高精度测量+数字化智能+强环境适应性”为核心优势，是工业过程控制中不可或缺的关键仪表。其核心价值在于将差压信号转化为可控制、可通信的标准信号，实现对流量、液位等关键参数的实时监控与远程调控，帮助企业提升生产效率、降低能耗、保障工艺安全。选型时需重点关注介质特性、工艺条件、精度要求与通信兼容性，安装时严格遵循规范以确保测量准确性与长期稳定性。
