微差压变送器 详细介绍

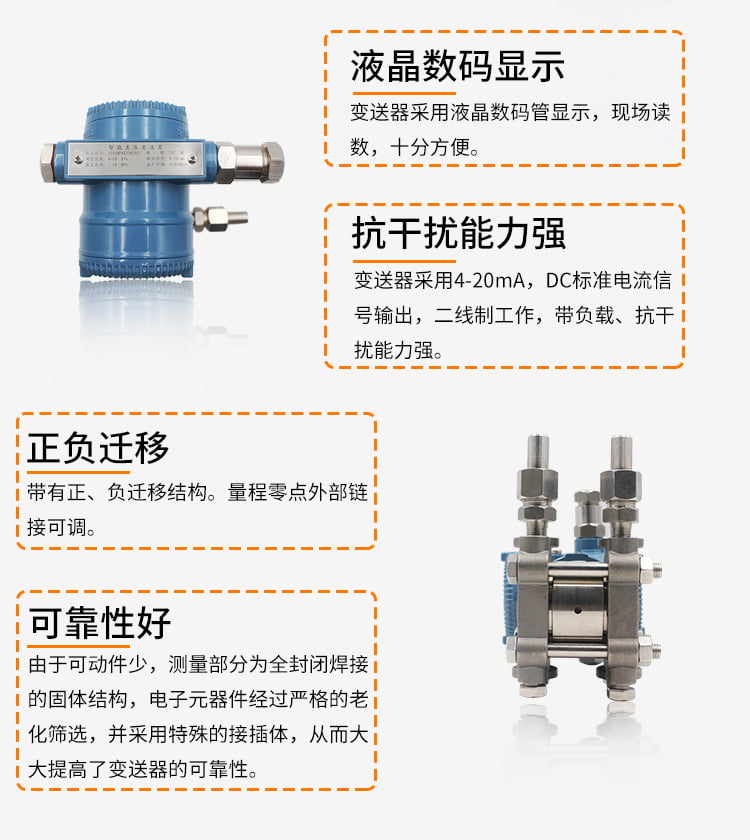

微差压变送器是一种**高精度、高灵敏度的压力测量仪表**，核心功能是将两个压力点之间的微小差值（通常在Pa级至kPa级）转换为标准电信号（如4-20mA、0-10V）或数字信号输出，广泛应用于需要精确监测微小压力变化的工业过程与自动化系统中。其核心特点是“微小压差测量”“高稳定性”“抗干扰能力强”，是过程控制、环境监测、能源管理等场景的关键传感设备。

 一、核心定义与工作原理

 1. 核心定义

差压变送器的“微”级衍生产品，专注于测量**两个压力源（正压端P+、负压端P-）之间的微小压力差值**（通常量程范围为±10Pa~±10kPa，部分高精度型号可达到±1Pa），而非测量绝对压力或表压。例如：监测通风管道内的微小压差、密封舱内外的压力差、过滤器前后的压降等。

 2. 核心工作原理

基于“压力-物理量转换-电信号输出”的逻辑，主流技术方案分为以下3类：

| 工作原理类型 | 核心结构 | 工作过程 | 优势 | 适用场景 |

|--------------|----------|----------|------|----------|

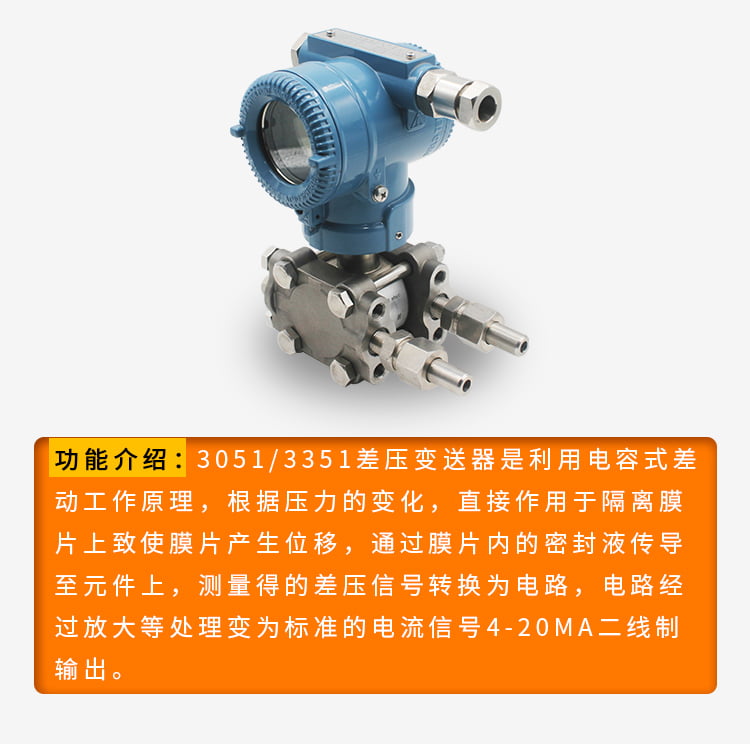

| 电容式（主流） | 差动电容传感器、信号调理电路、放大模块 | 1. 正/负压分别作用于电容的两个极板；<br>2. 微小压差导致极板间距变化，进而改变电容值；<br>3. 调理电路将电容变化转换为电压信号，再放大为标准电信号（如4-20mA）。 | 灵敏度高（可测Pa级压差）、温漂小、稳定性强、抗过载能力好 | 工业过程控制、 HVAC 通风、医疗设备 |

| 压电式 | 压电晶体（如石英、压电陶瓷） | 1. 压差作用于压电晶体，产生与压力成正比的电荷；<br>2. 电荷经电荷放大器转换为电压/电流信号。 | 响应速度极快（μs级）、动态特性好 | 瞬时微小压差监测、气流脉动测量 |

| 应变片式 | 金属/半导体应变片（粘贴于弹性膜片） | 1. 压差使弹性膜片变形，应变片随形变产生电阻变化；<br>2. 通过惠斯通电桥将电阻变化转换为电压信号，再放大输出。 | 结构简单、成本适中、量程可调 | 中低精度场景、民用设备（如空气净化器） |

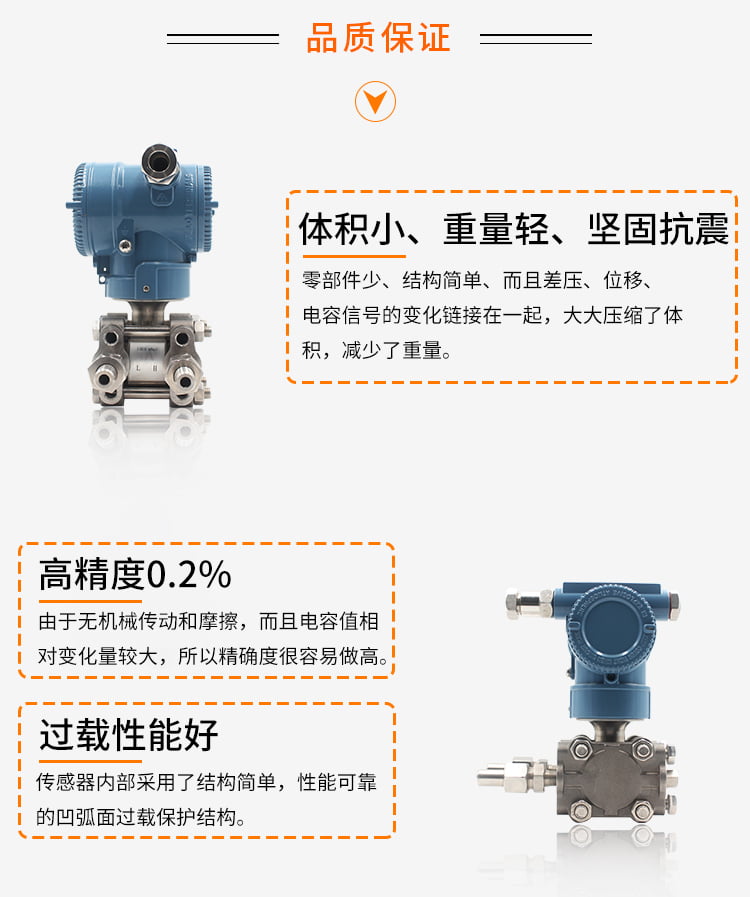

**关键补充**：为确保测量精度，主流产品会内置“温度补偿模块”（抵消环境温度对传感器的影响）和“零点校准功能”（消除长期使用后的零点漂移）。

 二、核心技术参数（选型关键）

选型时需重点关注以下参数，直接决定测量准确性和适配性：

 1. 量程范围

- 核心参数：测量的最小/最大压差区间，通常标注为“量程上限”（如0~50Pa、±100Pa）。

- 关键原则：实际测量的压差应在量程的30%~70%之间，避免量程过大导致精度不足，或量程过小导致过载损坏。

 2. 精度等级

- 常用指标：±0.1%FS（满量程误差）、±0.25%FS、±0.5%FS（FS=Full Scale，满量程）。

- 示例：量程0~100Pa、精度±0.1%FS的变送器，最大测量误差为±0.1Pa，满足高精度场景需求。

- 补充：部分产品会标注“非线性误差”“重复性误差”“长期稳定性”（如每年±0.1%FS），需结合使用周期评估。

 3. 输出信号

- 模拟信号（主流）：4-20mA（两线制/四线制，抗干扰能力强，适合长距离传输）、0-10V（三线制，适配多数PLC模拟量输入）。

- 数字信号：HART（叠加在4-20mA信号上，可远程校准、读取参数）、Modbus RTU（RS485接口）、Profibus、EtherNet/IP（工业以太网，适合智能工厂组网）。

 4. 工作条件

- 介质温度：-40℃~85℃（常规），高温型可达150℃，低温型可至-60℃（需匹配介质工况，避免传感器结露/结冰）。

- 环境温度：-20℃~60℃（常规），户外使用需考虑防晒、防冻。

- 介质兼容性：传感器接触的介质需无腐蚀性（如空气、干燥气体），若测量腐蚀性气体（如酸碱蒸汽），需选择耐腐蚀膜片（如PTFE、哈氏合金）。

- 过载能力：通常为量程的1.5~5倍（如量程100Pa的变送器，可承受500Pa的瞬时过载而不损坏）。

 5. 其他关键参数

- 响应时间：≤10ms（压电式）、≤100ms（电容式），需根据动态测量需求选择。

- 供电电压：两线制4-20mA通常为12~36VDC（典型24VDC），四线制/数字信号需24VDC±10%。

- 防护等级：IP65（常规，防尘防水）、IP67（户外或潮湿环境）。

 三、主要类型与分类方式

微差压变送器可按不同维度分类，便于针对性选型：

 1. 按安装方式分类

- 管道式：通过法兰或螺纹安装在管道/风管上，直接测量管道内两点的压差（如新风管道、燃气管道）。

- 壁挂式：固定在墙面或支架上，通过导压管连接测量点（如室内外压差、设备内部压差）。

- 插入式：探头直接插入介质中，适用于大口径管道或常压容器的压差测量。

 2. 按量程精度分类

- 超高精度型：量程≤±10Pa，精度≤±0.1%FS（如实验室、医疗设备）。

- 高精度型：量程±10~±100Pa，精度±0.1%~±0.25%FS（如工业过程控制）。

- 通用型：量程±100Pa~±10kPa，精度±0.5%FS（如HVAC通风、过滤器监测）。

 3. 按信号类型分类

- 模拟型：仅输出4-20mA/0-10V模拟信号，结构简单、成本低，适合传统控制系统。

- 智能型：支持HART/Modbus等数字信号，可远程校准、修改量程、诊断故障（如传感器故障报警），适配工业4.0场景。

 4. 按介质状态分类

- 气体型（主流）：测量干燥气体、潮湿气体（需带防潮设计），不可测量液体（避免传感器进水损坏）。

- 液体兼容型：特殊设计（如防凝露、防堵塞），可测量清洁液体的微小压差（如药液管道、纯水系统）。

 四、典型应用场景

微差压变送器的核心优势是“捕捉微小压力变化”，因此广泛应用于对压差敏感的场景：

 1. HVAC（暖通空调）系统

- 核心应用：

  1. 通风管道压差监测（如新风管道与回风管道的压差，确保气流稳定）；

  2. 室内外压差控制（如洁净室、手术室需保持正压，防止外界污染物进入；实验室需保持负压，避免有害气体泄漏）；

  3. 过滤器堵塞报警（监测过滤器前后压差，当压差超过阈值时，提示更换过滤器）。

 2. 工业过程控制

- 核心应用：

  1. 锅炉/窑炉通风控制（监测烟道与炉膛的压差，确保燃烧充分，避免回火）；

  2. 液位测量（通过测量密闭容器内气体的微小压差，间接计算液位高度，适用于腐蚀性或高温液体）；

  3. 气流流量监测（配合皮托管、文丘里管，通过压差信号计算气体流量，如压缩空气、天然气流量）。

 3. 医疗与实验室设备

- 核心应用：

  1. 呼吸机压差监测（确保气道压力稳定，保护患者肺部）；

  2. 实验室手套箱、厌氧培养箱的压差控制（维持特定气体环境）；

  3. 血压计校准设备（作为高精度压差标准，校准医用血压计）。

 4. 能源与环保设备

- 核心应用：

  1. 风电叶片压力监测（通过微小压差变化判断叶片受力状态，优化发电效率）；

  2. 烟气脱硫脱硝系统压差监测（确保反应塔内气流均匀，提高处理效率）；

  3. 空气净化器、除尘器的压差报警（提示滤芯更换）。

 五、选型与安装注意事项

 1. 选型关键步骤

1. 明确测量对象：确定是“气体/液体”“干燥/潮湿/腐蚀性”，避免介质损坏传感器；

2. 确定量程与精度：根据实际最大压差（预留20%余量）选择量程，根据控制要求选择精度（如洁净室需±0.1%FS，普通通风±0.5%FS即可）；

3. 匹配输出信号：与PLC、DCS等控制系统的输入信号一致（如多数工业PLC支持4-20mA和Modbus）；

4. 确认工作环境：温度、湿度、防护等级需适配安装场景（如户外需IP67、高温环境需高温型传感器）；

5. 考虑安装方式：管道式/壁挂式/插入式，结合现场空间和测量点位置选择。

 2. 安装注意事项

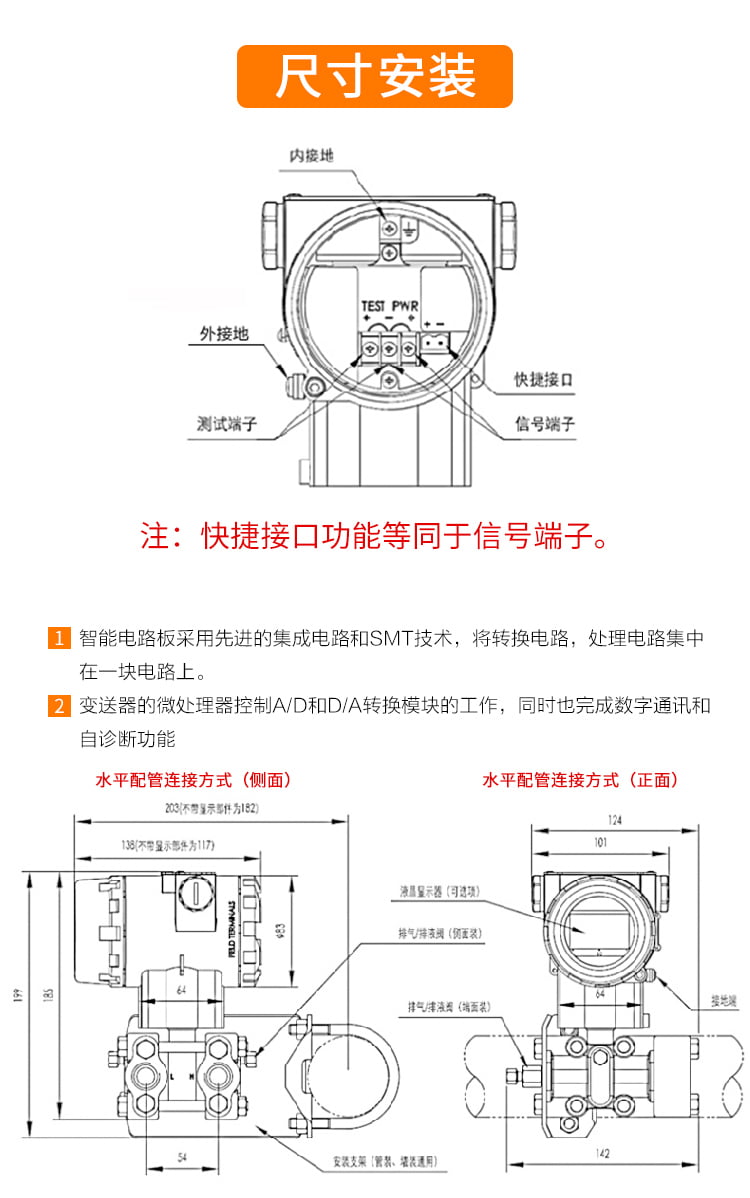

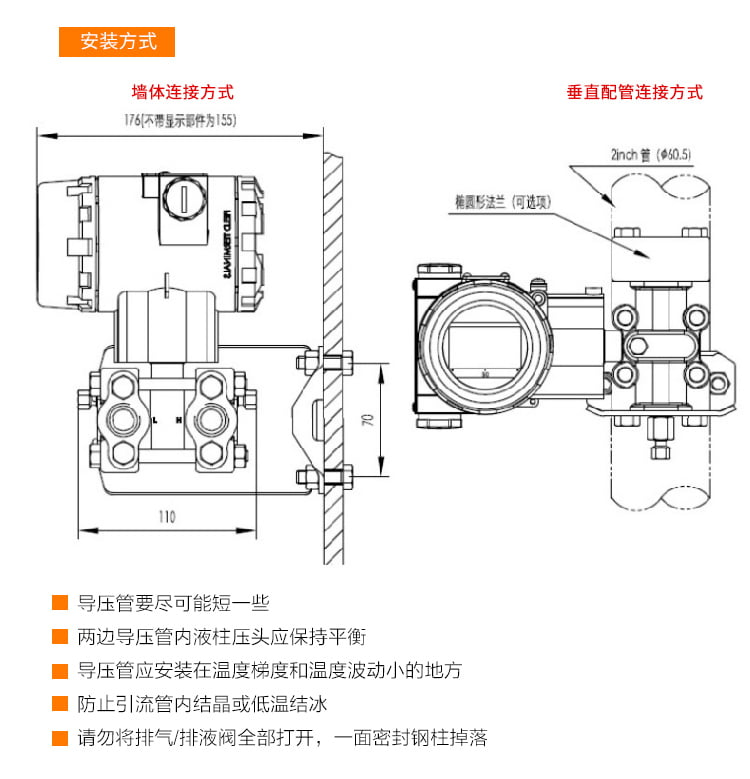

1. 导压管布置：

   - 长度不宜超过5米，避免压差信号衰减；

   - 水平布置时需预留排水坡度（1:100），防止冷凝水积聚；

   - 避免靠近高温源、振动源（如泵、风机），必要时加装减震支架。

2. 测量点选择：

   - 正压端（P+）和负压端（P-）需对称布置，避免气流扰动导致误差；

   - 测量气体时，导压管接口应朝上（防止冷凝水进入传感器）；测量液体时，接口应朝下（防止气体积聚）。

3. 校准与零点调整：

   - 安装后需进行零点校准（将P+和P-短接，调整输出为4mA或零点）；

   - 定期校准（每年1~2次，使用标准压差发生器），确保精度稳定。

4. 防护措施：

   - 潮湿环境需选择带冷凝罐的型号，防止传感器结露；

   - 腐蚀性介质需选择PTFE涂层或合金膜片；

   - 户外安装需加装遮阳罩、防雨罩，避免阳光直射或雨水浸泡。

 六、常见故障与排查方法

| 故障现象 | 可能原因 | 排查方法 |

|----------|----------|----------|

| 输出信号为零或满量程 | 1. 正/负压端接反；<br>2. 导压管堵塞或泄漏；<br>3. 传感器过载损坏 | 1. 检查接线/导压管连接方向；<br>2. 疏通导压管，测试密封性；<br>3. 用标准压差源测试传感器输出，判断是否损坏 |

| 输出信号波动过大 | 1. 测量点气流/液流扰动；<br>2. 传感器靠近振动源；<br>3. 电源电压不稳定 | 1. 调整测量点位置，加装缓冲器；<br>2. 加装减震支架；<br>3. 检查供电电压（需稳定在±10%范围内） |

| 测量精度偏差大 | 1. 未进行零点校准；<br>2. 环境温度超出额定范围；<br>3. 传感器老化 | 1. 重新进行零点和满量程校准；<br>2. 加装温度补偿装置或更换适配温度的型号；<br>3. 更换传感器膜片或整机 |

| 无输出信号 | 1. 电源故障；<br>2. 接线错误（如两线制接反正负极）；<br>3. 传感器内部电路损坏 | 1. 检查电源电压和线路通断；<br>2. 对照说明书核对接线方式；<br>3. 联系厂家维修或更换 |

 总结

微差压变送器是“微小压差测量”场景的核心设备，通过高精度传感技术将物理压差转换为标准信号，为自动化控制提供可靠数据支撑。其选型需聚焦“介质、量程、精度、信号、环境”五大核心维度，安装时注重导压管布置、校准与防护，才能充分发挥其性能。随着工业智能化发展，智能型（支持数字通讯、远程诊断）微差压变送器正成为主流，广泛应用于智能工厂、绿色建筑、高端医疗等领域。
