双法兰液位变送器 详细介绍

双法兰液位变送器是工业过程控制中用于连续测量液体液位的核心仪表，基于“差压原理”工作，通过两个带隔离膜片的法兰组件感知容器内不同高度的压力差，间接换算出液位高度。其核心优势是无需与被测介质直接接触（隔离膜片+填充液传递压力），适用于高温、高压、强腐蚀、粘稠、易结晶、含悬浮物的恶劣工况，广泛应用于化工、石油、医药、食品、电力等行业。

 一、核心工作原理

 1. 基础逻辑：差压与液位的关系

对于开口容器（通大气）或密闭容器，液位高度与压力差满足以下核心公式：

ΔP = ρ × g × H + P₀（密闭容器） 或 ΔP = ρ × g × H（开口容器）

- ΔP：两个法兰测点的压力差（核心测量值）；

- ρ：被测介质的密度（需提前设定，影响测量精度）；

- g：重力加速度（常量）；

- H：实际液位高度（目标测量值）；

- P₀：密闭容器顶部的气相压力（开口容器为大气压，可抵消）。

变送器通过测量ΔP，结合预设的介质密度ρ，反向计算出液位H，并将其转换为4-20mA标准电流信号（或HART、Profibus等总线信号）输出至控制系统。

 2. 结构协同工作流程

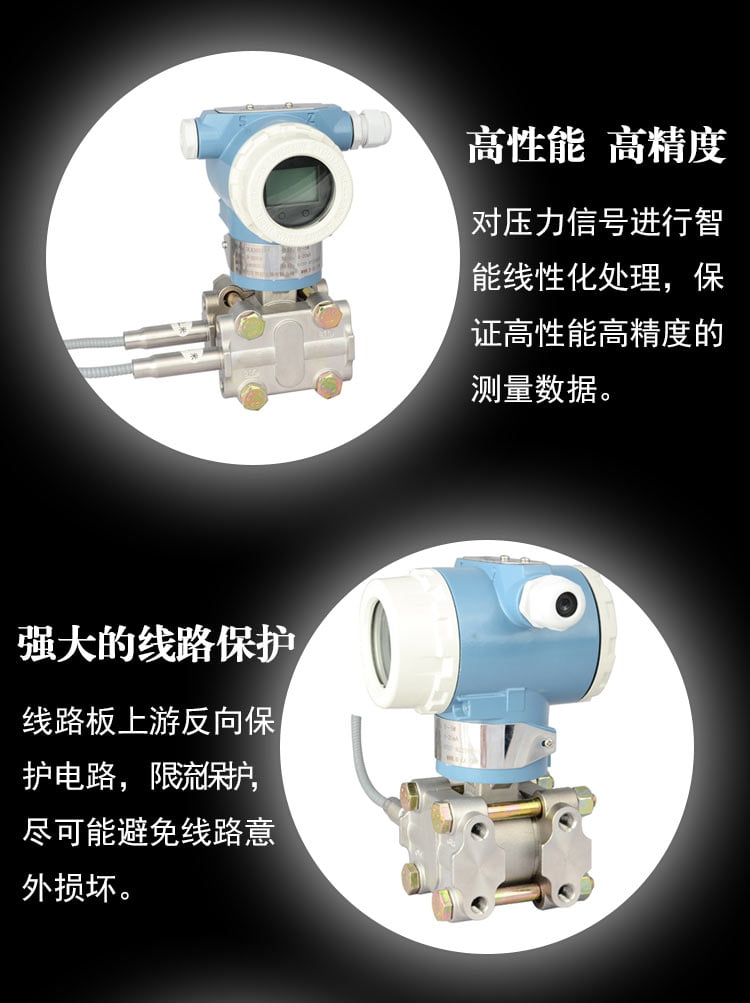

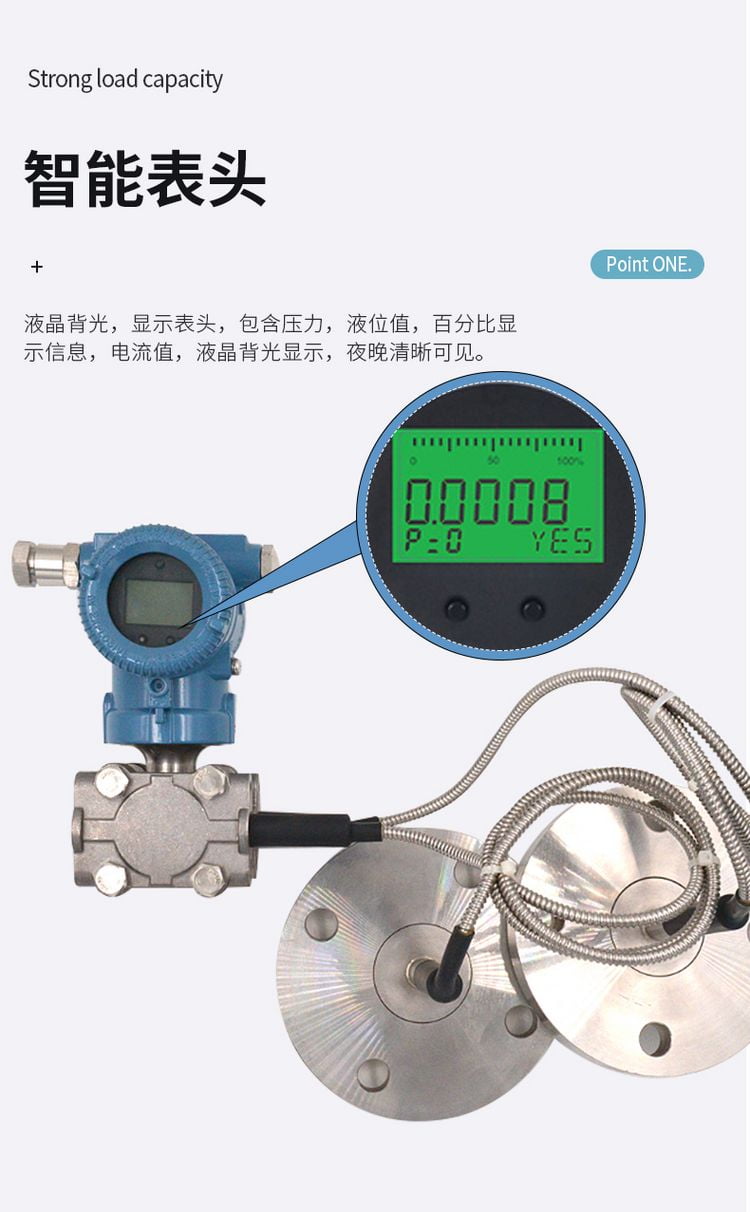

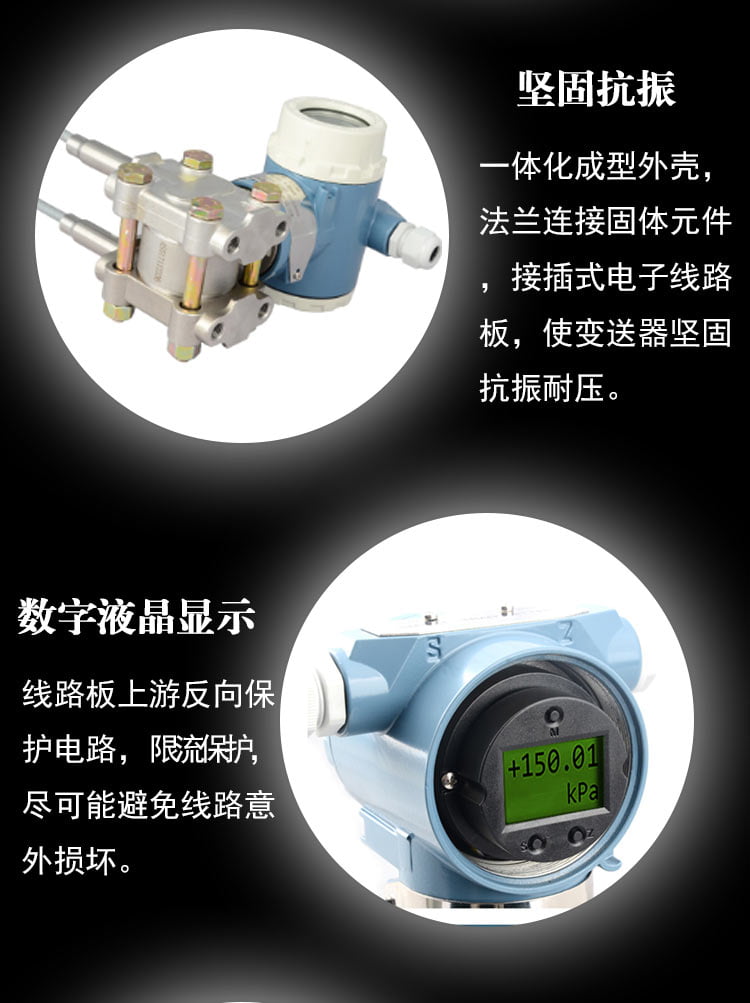

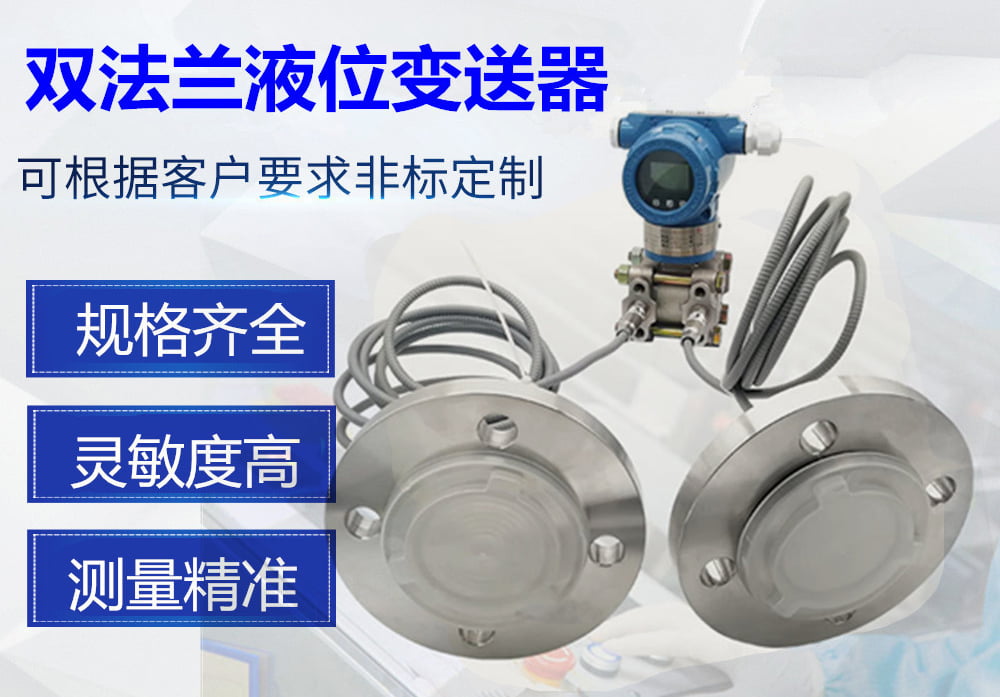

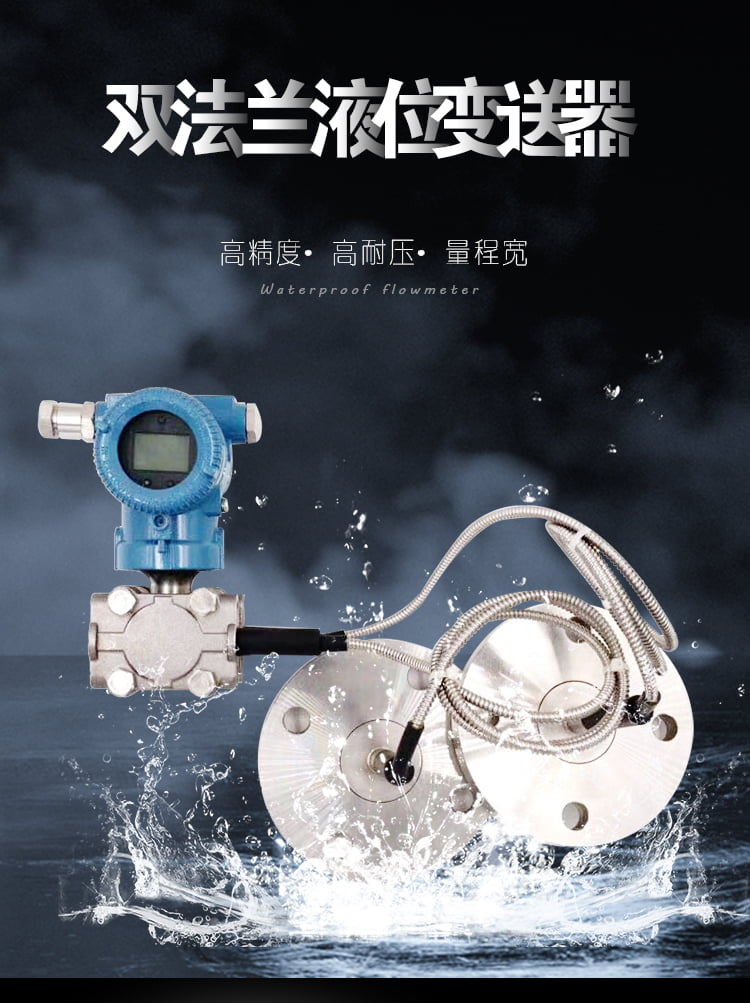

双法兰液位变送器由变送器主体、两个隔离法兰组件、毛细管三部分组成，协同工作流程如下：

1. 两个法兰分别安装在容器的“最低液位点（参考端）”和“最高液位点（测量端）”；

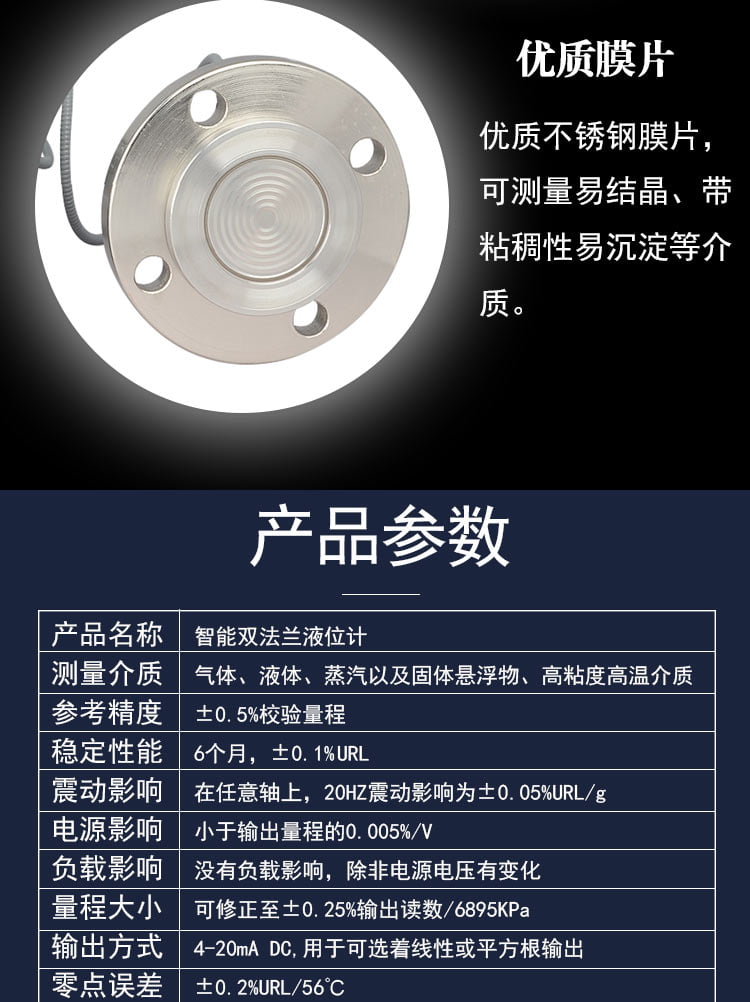

2. 法兰内置隔离膜片（材质根据介质腐蚀特性选择），膜片与变送器之间的毛细管内填充惰性填充液（如硅油、氟油），用于传递压力且不与被测介质反应；

3. 测量端法兰膜片承受“介质压力+气相压力”，参考端法兰膜片承受“气相压力”（开口容器为大气压）；

4. 填充液将两端压力差传递至变送器内部的差压传感器（如电容式、扩散硅式）；

5. 传感器将压力差转换为电信号，经变送器的放大、补偿（温度补偿、非线性补偿）后，输出标准信号（4-20mA对应0-100%液位）。

 二、核心结构组成

双法兰液位变送器的结构设计围绕“隔离防腐”和“压力精准传递”展开，关键部件如下：

| 部件名称 | 核心作用 | 关键技术参数 |

|----------|----------|--------------|

| 变送器主体 | 信号采集、运算、输出 | 测量范围：0-1kPa~0-40MPa；精度：±0.075%~±0.5%FS；输出信号：4-20mA/HART/Profibus/Modbus；供电：12-45VDC（两线制为主） |

| 隔离法兰 | 隔离被测介质，保护内部结构 | 法兰标准：ANSI、DN、JIS等；膜片材质：316L不锈钢、哈氏合金C、钽、PTFE（聚四氟乙烯）；法兰压力等级：PN1.6~PN42.0MPa |

| 毛细管 | 传递压力，密封填充液 | 材质：不锈钢（外层）+ 聚四氟乙烯（内层，防腐蚀）；长度：0.5~10m（越长误差越大，需校准） |

| 填充液 | 传递压力，化学惰性 | 常用类型：硅油（耐温-40~200℃）、高温硅油（耐温-20~300℃）、氟油（耐强腐蚀） |

| 差压传感器 | 核心感知压力差 | 类型：电容式（精度高、稳定性好）、扩散硅式（成本低、响应快）；温度补偿范围：-20~80℃ |

 补充：填充液选择原则

- 耐温性：需匹配工况温度（避免凝固或汽化）；

- 兼容性：不与被测介质反应、不溶解（如强腐蚀介质选氟油）；

- 粘度：低粘度（减少压力传递延迟）；

- 安全性：无毒、不易燃（食品/医药行业重点要求）。

 三、主要分类与适用场景

根据安装方式、测量对象、信号类型，双法兰液位变送器可分为以下类别，适配不同工况：

 1. 按安装方式分类

| 安装类型 | 结构特点 | 适用场景 |

|----------|----------|----------|

| 顶装式 | 两个法兰均安装在容器顶部，毛细管向下延伸至测量点 | 开口/密闭容器；高粘度、易结晶介质（避免底部堵塞）；容器底部无安装空间 |

| 侧装式 | 两个法兰分别安装在容器侧面的上下两点（水平安装） | 开口容器为主；介质流动性好、无大量悬浮物；安装维护便捷 |

| 远传式 | 变送器主体与法兰组件分离（毛细管连接） | 工况温度过高/过低（保护变送器电子元件）；现场振动大、粉尘多；空间狭窄无法安装一体式 |

 2. 按测量对象分类

- 开口容器用：参考端法兰通大气（或与容器顶部气相连通），仅测量介质压力差；

- 密闭容器用：参考端法兰与容器顶部气相连通，抵消气相压力影响（避免压力波动导致误差）；

- 腐蚀性介质用：膜片材质选PTFE、钽、哈氏合金，填充液选氟油；

- 高温/低温介质用：高温型（填充液耐300℃以上）、低温型（填充液耐-40℃以下）。

 3. 按信号类型分类

- 模拟量型：输出4-20mA标准电流信号（最常用，适配传统PLC/DCS）；

- 智能型：带HART协议（可远程校准、修改参数）、Profibus/Modbus总线（数字信号，抗干扰强）；

- 防爆型：Exd隔爆型、Exia本安型（适用于易燃易爆场景，如石油化工储罐）。

 四、关键技术参数（选型核心依据）

选型时需重点关注以下参数，避免与工况不匹配：

1. 测量范围：对应液位高度换算的差压值（如介质密度1000kg/m³，液位0-5m，ΔP=0-49kPa）；

2. 精度等级：工业级常用±0.1%FS、±0.2%FS，高精度场景（如医药、计量）选±0.075%FS；

3. 工作温度：

   - 介质温度：-40~350℃（需匹配填充液和膜片耐温）；

   - 环境温度：-20~80℃（超出需加保温或散热装置）；

4. 工作压力：法兰压力等级需≥容器工作压力（如容器压力10MPa，选PN16或Class 150法兰）；

5. 防腐要求：根据介质腐蚀特性选膜片材质（如盐酸选PTFE，硫酸选哈氏合金C）；

6. 毛细管长度：尽量缩短（最长不超过10m），避免因填充液重力导致误差；

7. 防爆等级：易燃易爆场景需满足Exd II BT4、Exia II CT6等防爆标准；

8. 供电与输出：两线制（12-45VDC，4-20mA）最常用，智能型需确认协议兼容性。

 五、典型应用场景

双法兰液位变送器的核心优势是“隔离防腐”，因此在以下恶劣工况中不可或缺：

1. 化工行业：盐酸/硫酸/烧碱储罐、反应釜液位测量（强腐蚀介质）；

2. 石油化工：原油/柴油/润滑油储罐、含硫天然气分离器液位（高温高压、易燃易爆）；

3. 医药行业：药液储罐、发酵罐液位（卫生级要求，PTFE膜片，无污染）；

4. 食品行业：糖浆/果汁/酱料储罐液位（粘稠、易结晶，避免污染介质）；

5. 电力行业：锅炉汽包液位、凝汽器液位（高温高压、含蒸汽）；

6. 环保行业：污水池、酸碱废液储罐液位（腐蚀性强、含悬浮物）。

 六、安装与校准注意事项

 1. 安装要点

- 法兰安装面需水平/垂直，密封垫选择兼容介质（如PTFE垫用于腐蚀介质）；

- 毛细管需固定牢固，避免弯曲半径过小（最小弯曲半径≥50mm），防止破损；

- 两个法兰的安装高度差需与变送器量程匹配（如量程对应5m液位，法兰间距需为5m）；

- 避免变送器安装在阳光直射、振动剧烈或温度骤变的位置；

- 密闭容器需确保参考端法兰与容器顶部气相连通（无堵塞）。

 2. 校准步骤

- 零点校准：将两个法兰均置于同一压力环境（如通大气），调整变送器输出为4mA；

- 量程校准：根据计算的满量程差压（ΔP=ρ×g×H），通过标准压力源施加对应压力，调整输出为20mA；

- 线性校准：在0%、50%、100%量程点分别验证，误差需在精度范围内；

- 智能型变送器可通过HART手操器远程校准，无需现场拆表。

 3. 常见故障与排查

| 故障现象 | 可能原因 | 排查方法 |

|----------|----------|----------|

| 输出信号无变化 | 毛细管破损（填充液泄漏）、膜片堵塞/损坏 | 检查毛细管是否破损，拆卸法兰清理膜片 |

| 测量误差大 | 介质密度设置错误、法兰安装高度差偏差、填充液凝固/汽化 | 重新确认介质密度，核对法兰间距，检查填充液状态 |

| 输出信号波动大 | 气相压力波动、毛细管受温度影响、介质剧烈搅拌 | 检查密闭容器压力稳定性，给毛细管加保温，优化安装位置 |

| 输出信号偏高/偏低 | 参考端堵塞、填充液重力影响（毛细管长度不一致） | 清理参考端管路，调整毛细管长度，重新校准零点 |

 七、与其他液位仪表的对比

| 仪表类型 | 优势 | 劣势 | 适用场景 |

|----------|------|------|----------|

| 双法兰液位变送器 | 隔离防腐、高温高压适配性强、测量稳定 | 成本较高、毛细管长度受限、安装要求高 | 恶劣工况（腐蚀、粘稠、高温高压） |

| 投入式液位变送器 | 成本低、安装简单、量程大 | 直接接触介质，易腐蚀、堵塞 | 普通清水、无腐蚀介质 |

| 雷达液位计 | 非接触测量、无介质限制、量程大 | 价格高、受容器顶部结构影响（如搅拌器） | 高粘度、易挥发、大储罐液位 |

| 浮筒液位计 | 机械结构、可靠性高、无需供电 | 精度低、易卡涩、不适用于粘稠介质 | 普通工况、现场显示为主 |

 总结

双法兰液位变送器是工业恶劣工况下液位测量的“主力军”，核心价值在于通过“隔离膜片+毛细管+填充液”的设计，实现对强腐蚀、粘稠、高温高压介质的安全稳定测量。选型时需重点匹配介质特性（腐蚀、温度、密度）、工况参数（压力、安装空间）和信号需求（模拟量/智能协议），安装校准需严格遵循规范，才能确保测量精度和使用寿命。其广泛应用于化工、石油、医药等行业，是过程控制中不可或缺的关键仪表。
