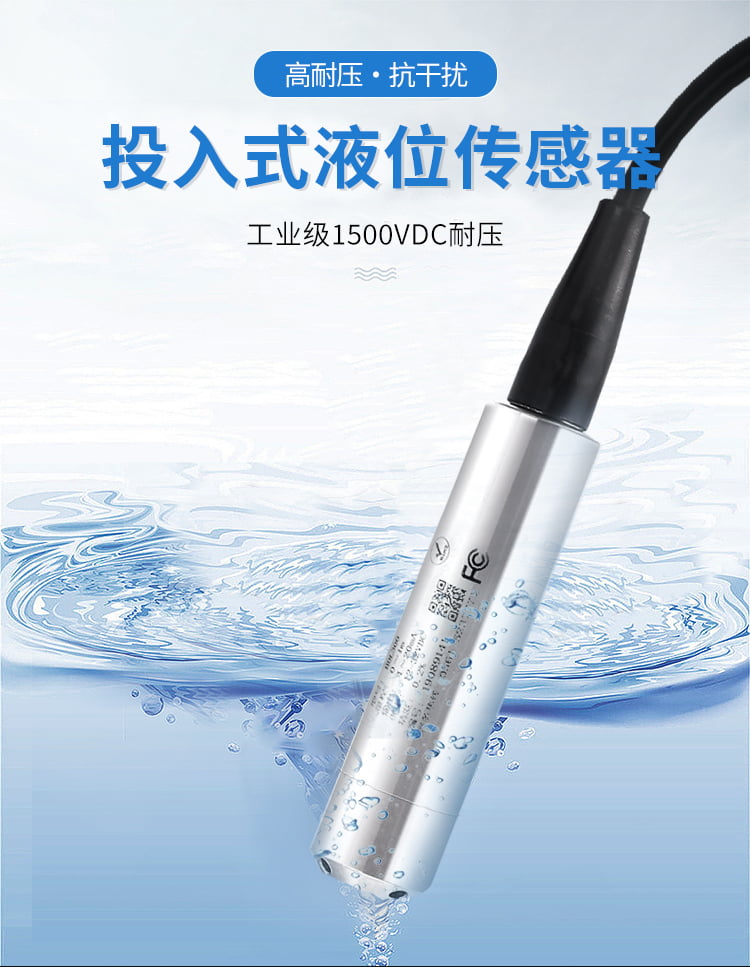

投入式液位变送器（Submersible Level Transmitter）详细技术介绍

 一、产品概述

投入式液位变送器是工业自动化领域中用于连续测量液体液位高度的核心仪表，通过将压力敏感元件直接投入被测液体介质中，利用液体静压力与液位高度的线性关系实现液位信号的精确采集与转换。其核心原理基于流体静力学方程：P = ρgh + P₀（其中P为总压力，ρ为液体密度，g为重力加速度，h为液位高度，P₀为大气压），通过隔离式压力传感器检测静压力变化，排除大气压干扰后计算得出液位值，并输出标准电信号（4-20mA、0-10V等）供控制系统或显示设备使用。

该类变送器具有结构简洁、安装便捷、测量范围广、环境适应性强等特点，广泛应用于石油化工、水处理、冶金、电力、食品医药、市政工程等行业，可测量各类导电/非导电液体、腐蚀性液体、含悬浮物液体的液位，包括储罐、水箱、水池、水井、河流、化工反应釜等场景，尤其适用于深液位、远距离传输及恶劣工况下的液位监测。

 二、核心工作原理与技术架构

 （一）工作原理深度解析

投入式液位变送器的测量核心是压力传感器，其工作逻辑可分为三个关键环节：

1. 压力信号采集：变送器的探头（含压力传感器）完全浸入被测液体中，探头隔膜直接承受液体静压力。液位越高，静压力越大，隔膜产生与压力成正比的微小形变。

2. 信号转换与放大：压力传感器（常用压电式、电容式、扩散硅式）将隔膜形变转换为微弱电信号（毫伏级电压或微安级电流），经内置信号调理电路（含放大、滤波、温度补偿模块）进行信号放大和干扰抑制，同时通过温度补偿抵消环境温度变化对测量精度的影响。

3. 数据处理与输出：经过调理的信号传入微处理器，结合预设的液体密度、重力加速度等参数，通过静力学方程计算出实际液位高度，最终转换为标准工业信号（4-20mA DC、0-5V DC、0-10V DC或RS485数字信号）输出，实现与PLC、DCS、数显表等设备的无缝对接。

关键技术要点：

- 大气压补偿：通过通气电缆或内置参考压力通道引入大气压，抵消P₀对测量结果的影响，确保在开放式容器中测量的准确性；对于密闭容器，需额外考虑容器内气相压力，可选用带远传密封装置的型号。

- 线性化处理：通过硬件电路或软件算法对传感器的非线性误差进行修正，确保液位与输出信号的线性关系，提升测量精度。

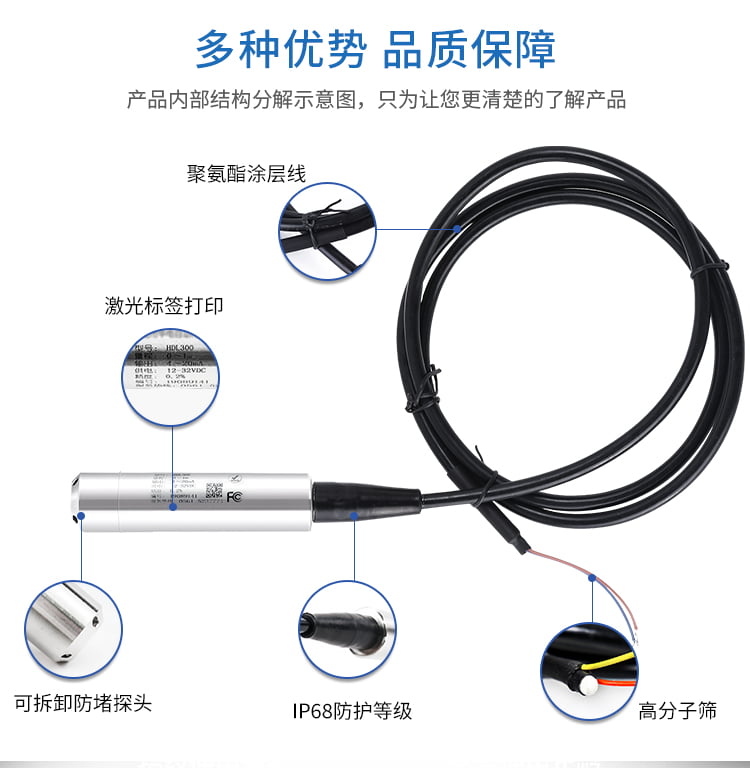

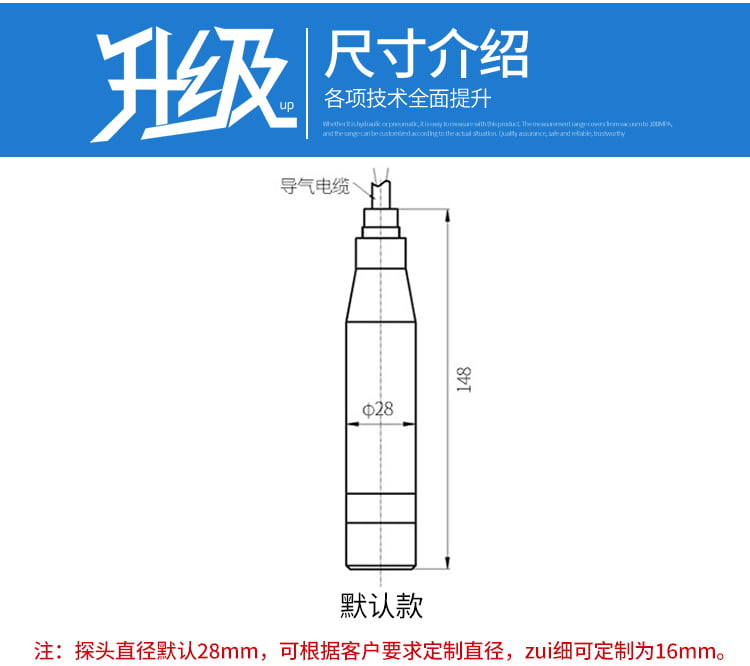

 （二）核心组件结构

投入式液位变送器主要由以下核心组件构成，各部分功能与技术要求如下：

| 组件名称 | 核心功能 | 常用材质与技术规格 | 关键性能要求 |

|----------|----------|--------------------|--------------|

| 压力传感器芯体 | 将静压力转换为电信号 | 扩散硅、陶瓷电容、压电晶体；测量范围0-1mH₂O~0-200mH₂O | 精度±0.1%FS~±0.5%FS，温漂±0.01%FS/℃，响应时间≤5ms |

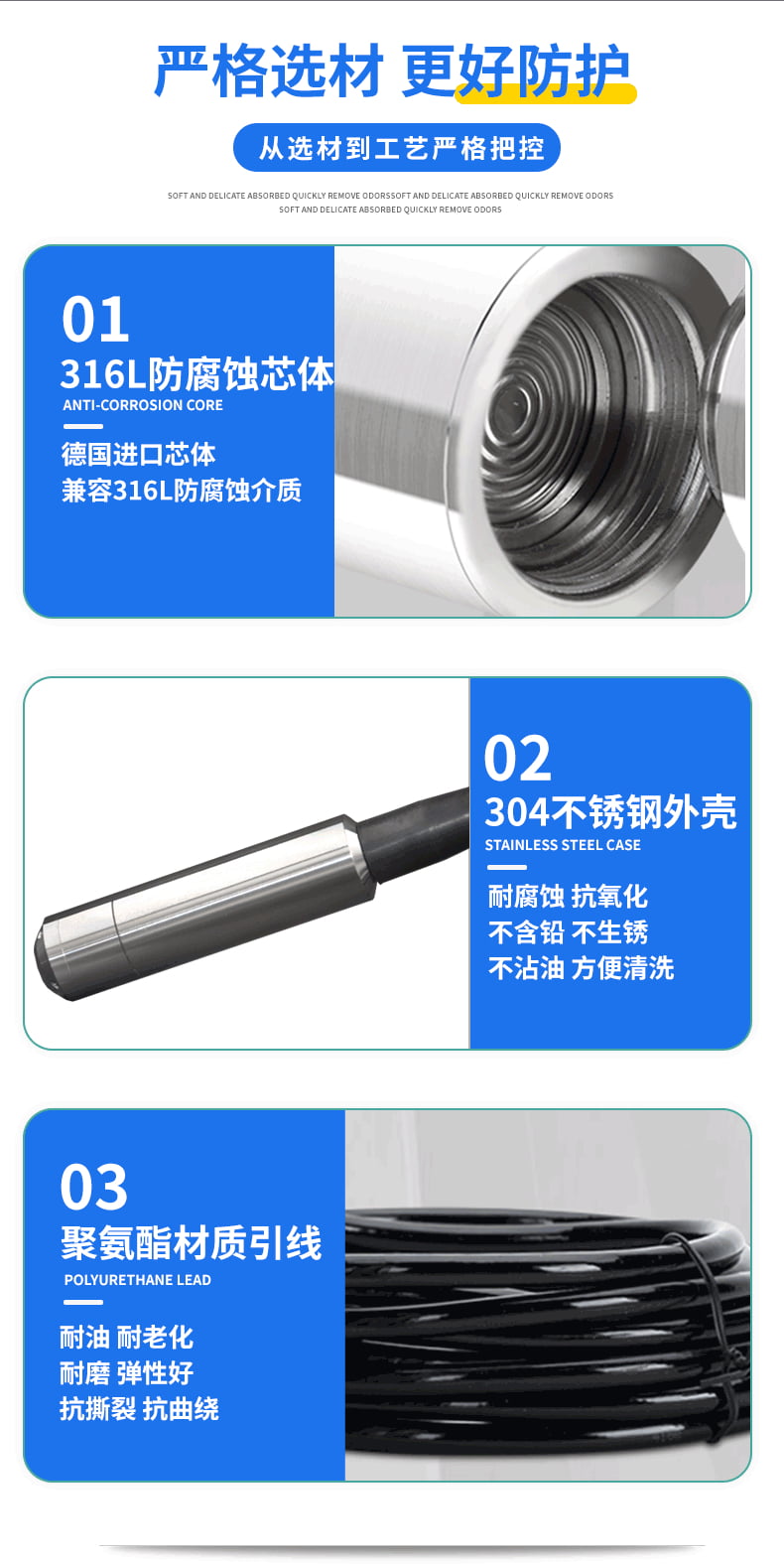

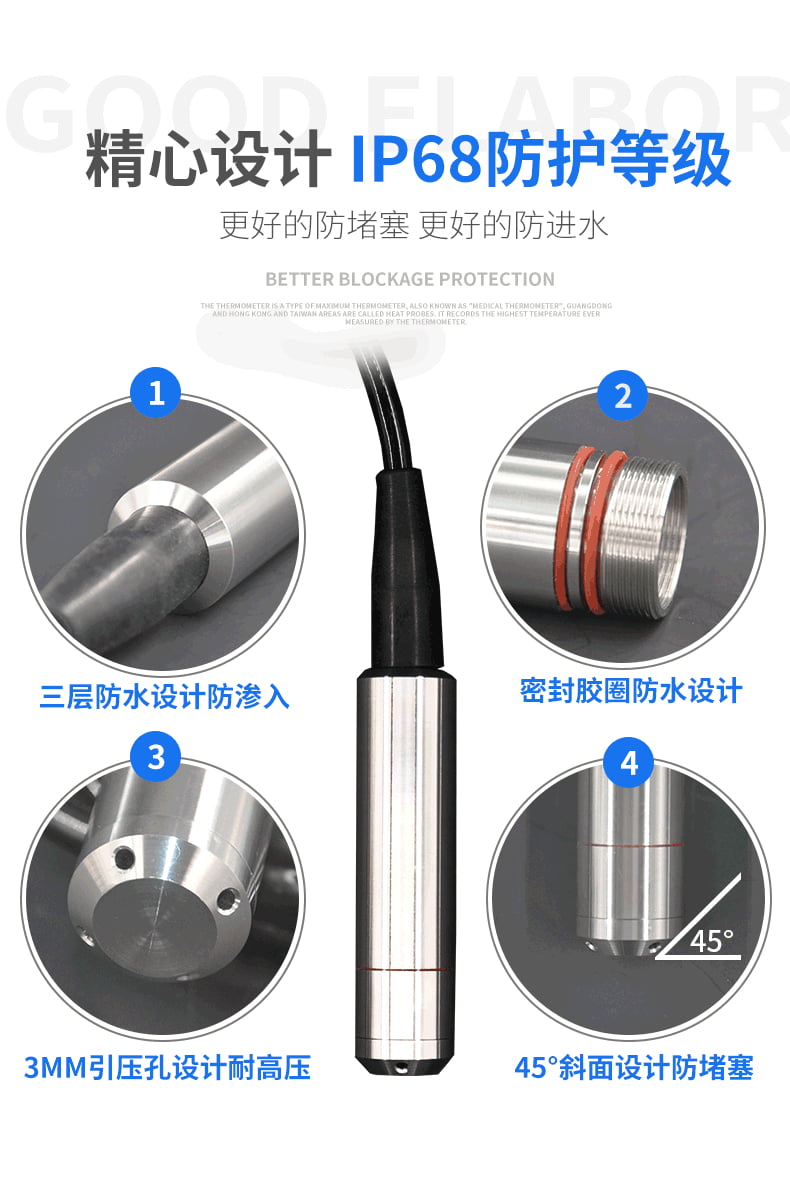

| 隔离隔膜 | 保护传感器芯体，防止介质腐蚀/堵塞 | 316L不锈钢、哈氏合金C、钛合金、PTFE（聚四氟乙烯） | 耐压力≥2倍量程，耐腐蚀，无变形，密封性能IP68 |

| 信号调理模块 | 信号放大、滤波、温度补偿 | 高精度运算放大器、AD转换器、温度传感器 | 放大倍数可调，滤波频率0.1-100Hz，温度补偿范围-20~80℃ |

| 微处理器 | 数据计算、线性化修正、参数配置 | 单片机（MCU）、DSP | 运算速度≥1MHz，支持参数自校准，抗干扰能力强 |

| 输出接口电路 | 标准信号转换与输出 | 4-20mA恒流源电路、RS485通信模块 | 输出负载50~500Ω，通信协议Modbus RTU（数字型） |

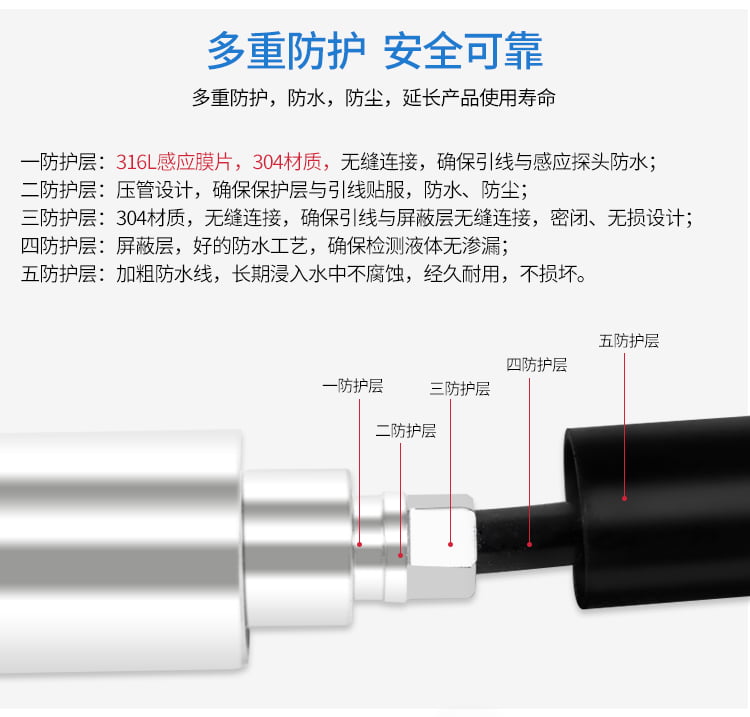

| 电缆/通气导管 | 信号传输、供电、大气压引入 | 聚氯乙烯（PVC）、聚氨酯（PU）、特氟龙（PTFE）；导体截面0.3mm²~0.75mm² | 耐温-40~120℃，防水等级IP68，抗拉强度≥50N |

| 安装固定装置 | 探头固定与定位 | 不锈钢支架、法兰、螺纹接头（M20×1.5、G1/2等） | 安装牢固，可调节探头深度，耐腐蚀 |

 （三）产品分类与选型维度

根据不同应用场景和技术特性，投入式液位变送器可分为以下类别：

1. 按传感器类型分类

   - 扩散硅式：精度高（±0.1%FS~±0.2%FS）、响应快、稳定性好，适用于洁净液体、弱腐蚀性液体，是目前应用最广泛的类型；

   - 陶瓷电容式：抗腐蚀能力强、机械强度高、成本适中，适用于含悬浮物、轻微腐蚀性的液体（如污水、酸碱溶液）；

   - 压电晶体式：测量范围宽（可达0-200mH₂O）、耐高压，适用于深液位、高压容器场景，但温度漂移较大，需加强温度补偿；

   - 电容式：适用于导电液体，通过电极与液体形成电容变化测量液位，抗干扰能力较弱，仅适用于特定场景。

2. 按输出信号类型分类

   - 模拟信号型：4-20mA DC（最常用，抗干扰能力强、传输距离远，可达1000m）、0-5V DC、0-10V DC（适用于短距离、低干扰环境）；

   - 数字信号型：RS485（Modbus RTU协议）、HART协议，支持双向通信，可远程配置参数、读取诊断信息，适用于智能化控制系统。

3. 按防护与防腐等级分类

   - 普通防护型：防水等级IP67，材质316L不锈钢，适用于洁净水、油类等无腐蚀介质；

   - 强防腐型：探头材质哈氏合金C、钛合金或PTFE涂层，防水等级IP68，适用于强酸、强碱、盐溶液等腐蚀性介质；

   - 防爆型：符合Ex ia II CT4、Ex d II CT6等防爆等级，适用于石油化工、煤矿等易燃易爆环境。

4. 按安装方式分类

   - 支架式：通过支架固定在容器顶部或侧面，适用于开放式水池、水箱；

   - 法兰式：通过法兰与容器连接，密封性能好，适用于密闭容器、高压场景；

   - 螺纹式：通过螺纹接头安装，安装便捷，适用于中小型储罐。

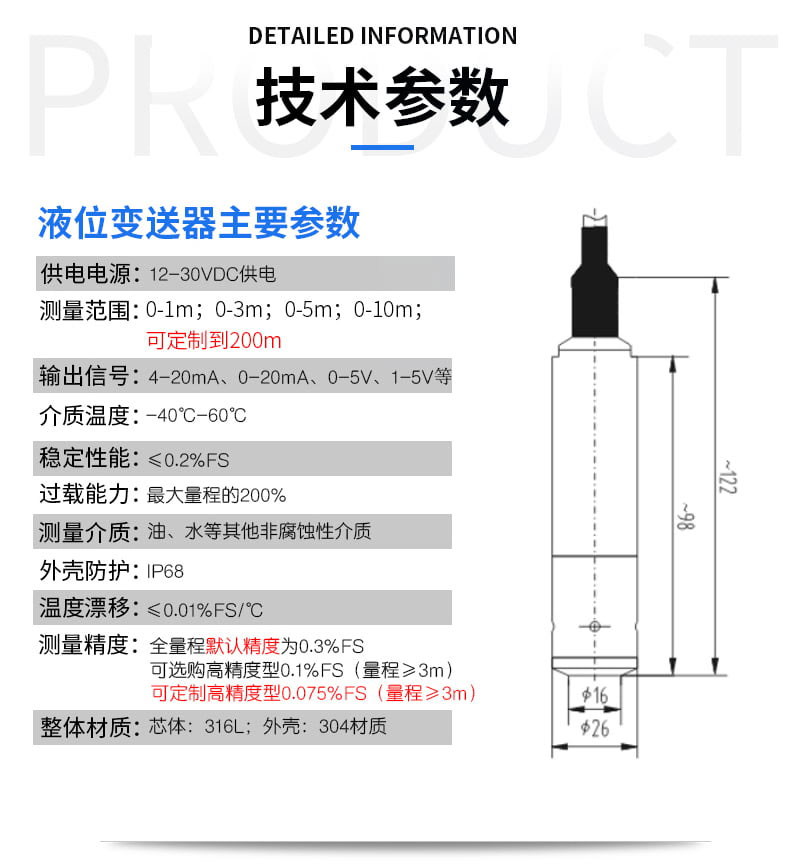

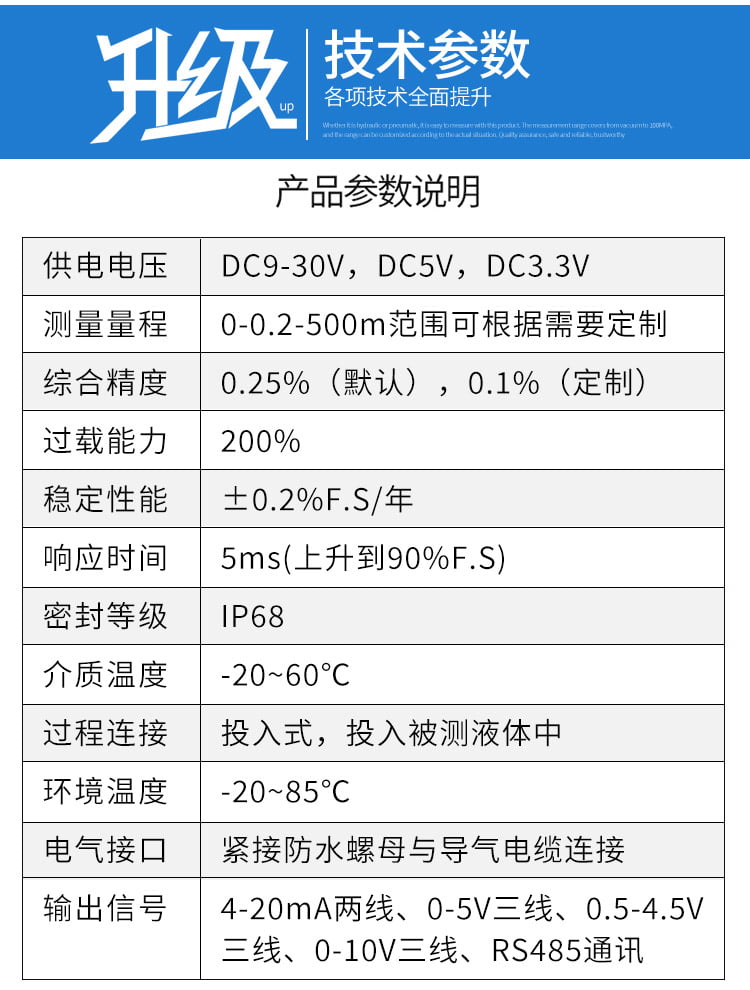

 三、关键技术参数与性能指标

投入式液位变送器的技术参数直接决定其测量精度、适用范围和稳定性，以下为核心参数的详细说明：

 （一）基础测量参数

1. 测量范围：0-1mH₂O~0-200mH₂O（可定制更大范围），单位换算：1mH₂O≈9.81kPa；

2. 精度等级：±0.1%FS、±0.2%FS、±0.5%FS（FS为满量程），高精度型号适用于计量、科研等场景；

3. 分辨率：≤0.01%FS，即最小可分辨的液位变化量，影响测量的灵敏度；

4. 线性误差：≤±0.1%FS，指实际测量值与理论线性值的偏差，是衡量线性度的核心指标；

5. 重复性误差：≤±0.05%FS，指多次测量同一液位时的最大偏差，反映测量的稳定性。

 （二）环境与介质适应性参数

1. 介质温度范围：-40℃~80℃（常规型）、-20℃~120℃（高温型）、-50℃~150℃（特殊高温定制型）；

2. 环境温度范围：-40℃~85℃（工作温度）、-55℃~100℃（存储温度）；

3. 介质兼容性：根据材质分为：

   - 316L不锈钢：适用于水、油、中性盐溶液等；

   - 哈氏合金C：适用于盐酸、硫酸、磷酸等强酸；

   - 钛合金：适用于氯碱、海水等强腐蚀介质；

   - PTFE：适用于氢氟酸、浓硝酸等强腐蚀性介质；

4. 防护等级：IP67（防浸水）、IP68（长期浸水，水深≤10m）；

5. 防爆等级：本质安全型（Ex ia II CT4）、隔爆型（Ex d II CT6），适用于不同防爆区域（0区、1区、2区）。

 （三）信号与供电参数

1. 输出信号：

   - 模拟信号：4-20mA DC（两线制/三线制）、0-5V DC、0-10V DC（三线制）；

   - 数字信号：RS485（Modbus RTU）、HART协议；

2. 供电电源：

   - 两线制4-20mA：12-36V DC（典型24V DC）；

   - 三线制模拟信号：15-30V DC；

   - 数字信号：12-24V DC；

3. 负载能力：两线制4-20mA输出时，最大负载电阻=（供电电压-12V）/0.02A（例：24V供电时，最大负载600Ω）；

4. 传输距离：模拟信号≤1000m（屏蔽电缆），数字信号≤500m（RS485）。

 （四）动态性能参数

1. 响应时间：≤5ms（扩散硅式）、≤10ms（陶瓷电容式），指液位变化到输出信号稳定的时间，适用于动态液位测量场景；

2. 温度漂移：±0.01%FS/℃~±0.05%FS/℃，指环境温度变化1℃时测量值的偏差，影响低温或高温环境下的测量精度；

3. 长期稳定性：≤±0.1%FS/年，指长期使用（通常1年）后测量精度的变化量，反映产品的可靠性。

 四、安装与调试技术规范

 （一）安装前准备

1. 工况适配检查：确认变送器的测量范围、材质、防护等级、防爆等级与实际工况（介质类型、温度、压力、腐蚀性）匹配；

2. 安装位置选择：

   - 避免安装在液体剧烈搅拌、湍流或气泡集中的区域，否则会导致测量值波动；

   - 探头应远离容器进出水口、搅拌器等干扰源，距离容器壁至少10cm，确保测量区域的静压力稳定；

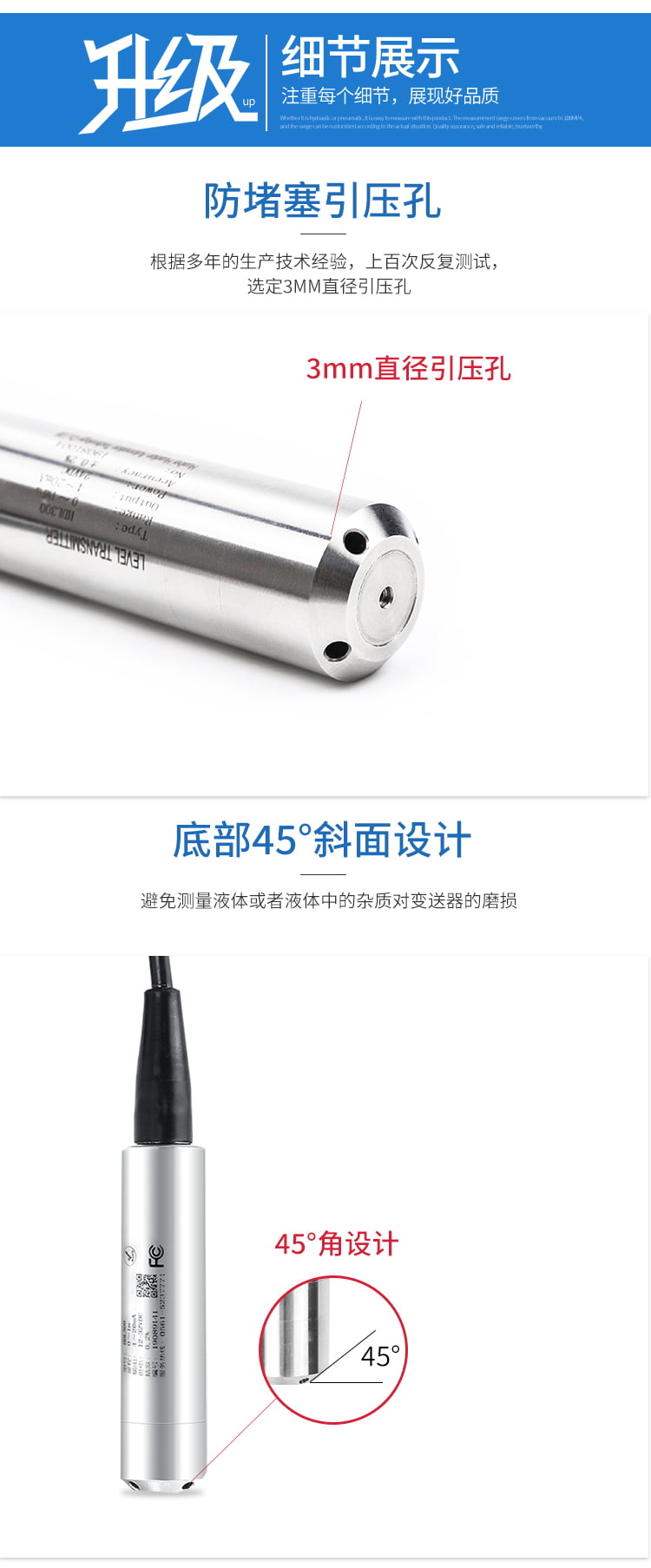

   - 对于含悬浮物的液体，应选择不易沉积的位置，或选用带防堵隔膜的型号；

3. 设备检查：检查探头隔膜是否完好、无划痕，电缆是否破损、绝缘层无老化，接口螺纹/法兰是否完好。

 （二）安装操作步骤

以最常用的支架式安装为例，详细流程如下：

1. 固定支架安装：根据容器顶部结构，安装不锈钢支架，确保支架牢固、水平，承重能力≥5倍变送器重量；

2. 探头安装：

   - 将变送器探头缓慢放入液体中，确保探头完全浸入液面以下，浸入深度≥5cm（避免液面波动导致探头露出）；

   - 调整探头深度，使其测量起点（零点）与实际液位零点一致（如容器底部）；

   - 固定电缆，避免电缆拉伸或扭曲导致探头位置偏移，电缆多余部分可盘绕固定，避免影响液体流动；

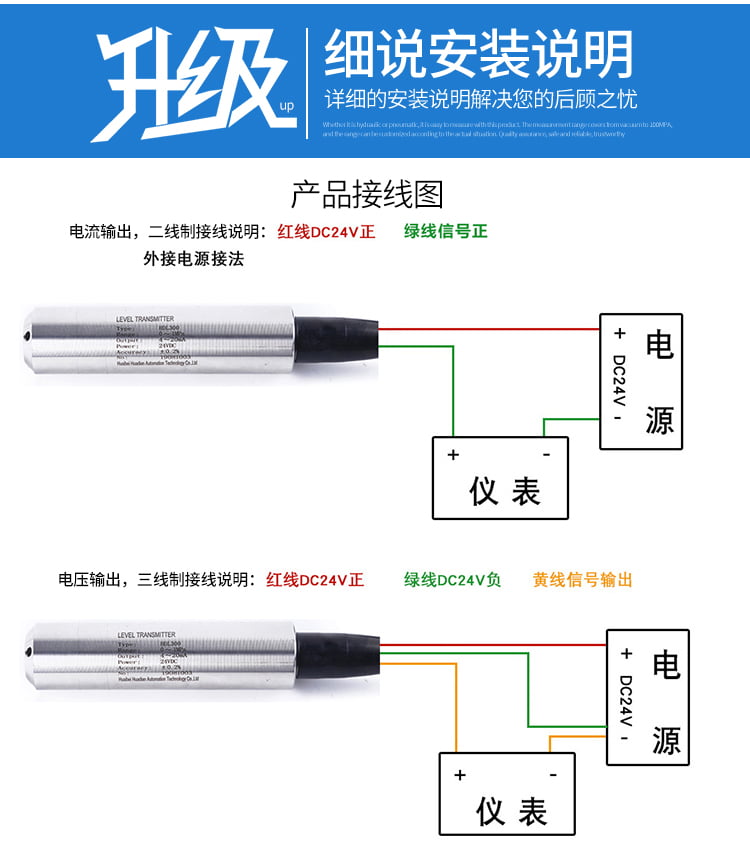

3. 电缆连接：

   - 两线制4-20mA：将电源正极接变送器“+”端，电源负极接变送器“-”端，同时从变送器“-”端引出信号线至控制系统（如PLC模拟量输入模块）；

   - 三线制：电源正极、负极分别接变送器“+V”“-V”端，信号线接“OUT”端，注意正负极不可接反；

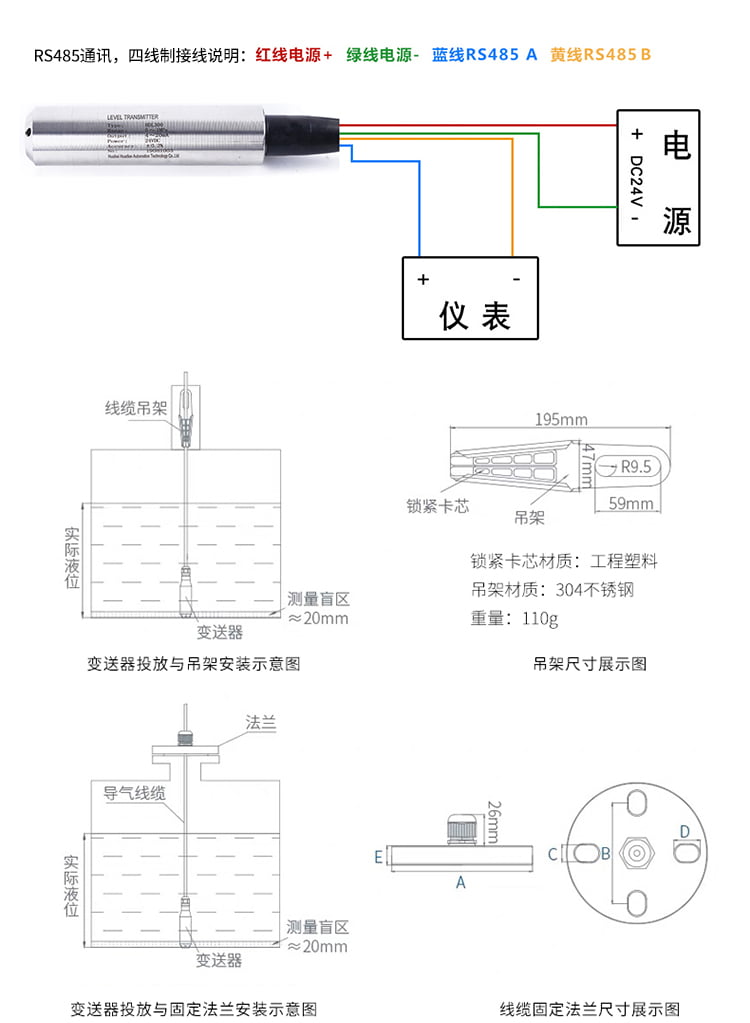

   - 数字信号（RS485）：将变送器A、B端分别与控制系统RS485接口的A、B端连接，共地端（GND）可选择性连接，增强抗干扰能力；

4. 密封处理：对于露天安装或潮湿环境，电缆接头处需用防水胶带或密封盒密封，防止进水导致短路。

 （三）调试与校准流程

1. 零点校准：

   - 将探头置于空气中（或液位零点位置），此时理论输出信号应为4mA（模拟量）或Modbus协议中的零点数值（数字量）；

   - 若输出信号偏差超过允许范围，通过变送器内置电位器（模拟量）或软件配置工具（数字量）调整零点，直至输出符合要求；

2. 满量程校准：

   - 将探头放入已知高度的标准液位中（如1mH₂O的校准容器），此时理论输出信号应为20mA（模拟量）或满量程数值（数字量）；

   - 调整满量程电位器或软件参数，使输出信号与标准液位对应，重复零点和满量程校准2-3次，确保线性精度；

3. 参数配置（数字型）：

   - 通过RS485通信接口连接电脑，使用厂家提供的配置软件，设置液体密度、测量范围、输出信号类型、滤波频率等参数；

   - 对于HART协议型号，可通过HART手操器远程配置参数，无需现场拆卸设备；

4. 系统联调：

   - 启动控制系统，观察变送器输出信号是否稳定，液位显示是否与实际液位一致；

   - 模拟液位变化（如向容器注水或排水），检查输出信号是否线性变化，响应是否及时，无明显滞后或波动。

 （四）安装注意事项

1. 严禁在探头隔膜上涂抹油脂或其他杂物，否则会影响压力传递，导致测量误差；

2. 对于腐蚀性介质，安装前需确认探头材质与介质的兼容性，避免腐蚀损坏；

3. 防爆环境安装时，需严格按照防爆规范操作，电缆布线需使用防爆穿线管，禁止在爆炸危险区域内进行带电接线；

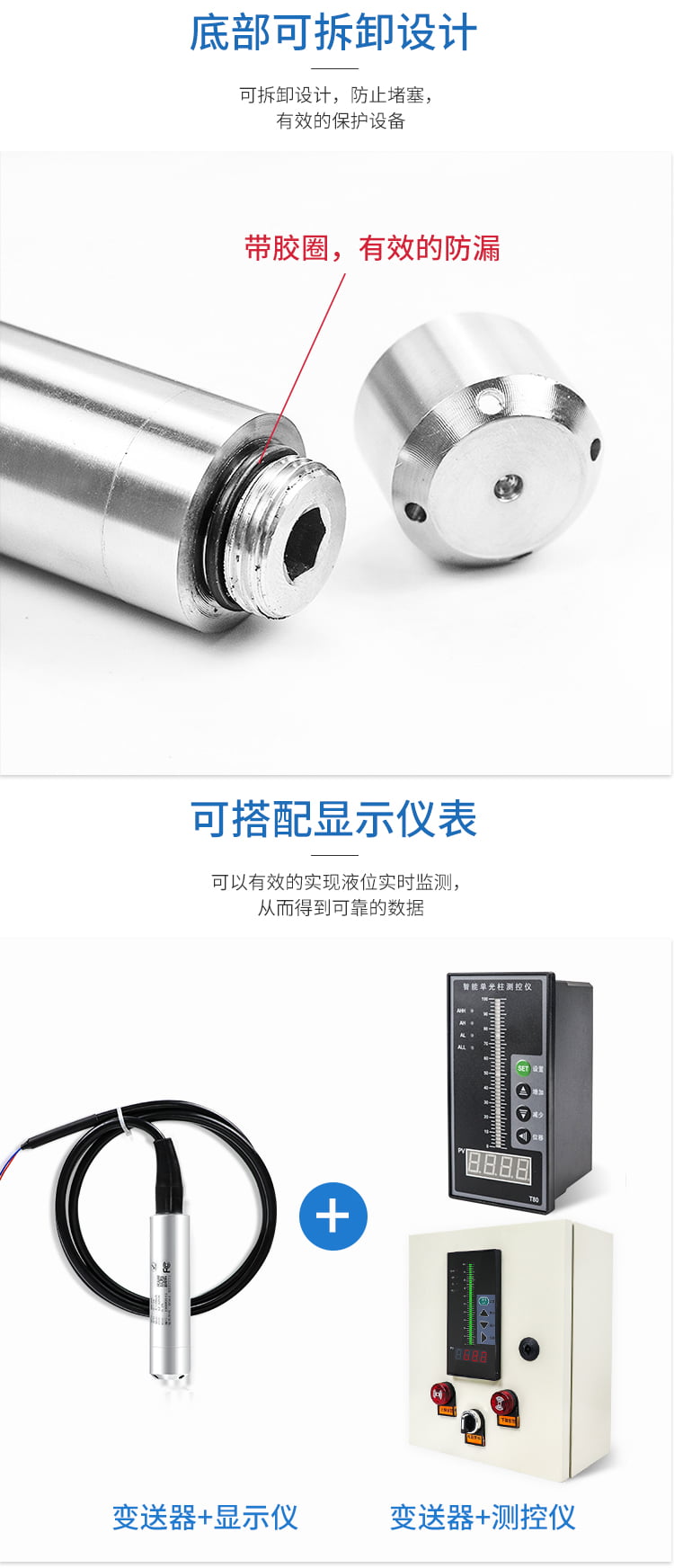

4. 长期浸入液体的探头，需定期检查隔膜是否有结垢、腐蚀或堵塞，及时清理或更换。

 五、维护与故障诊断

 （一）日常维护要点

1. 定期清洁：

   - 对于洁净介质，每3-6个月清洁一次探头隔膜，用软布擦拭表面污垢；

   - 对于含悬浮物或易结垢介质，每1-3个月清洁一次，可使用清水冲洗或专用清洁剂（避免使用腐蚀性强的清洁剂），确保隔膜无堵塞；

2. 电缆检查：每6个月检查一次电缆绝缘层是否破损、老化，接头处是否密封良好，发现问题及时更换电缆；

3. 校准周期：根据使用场景，一般每年校准一次，对于高精度测量或关键工况，每6个月校准一次，确保测量精度；

4. 环境防护：

   - 露天安装的变送器需加装遮阳棚或防护箱，避免阳光直射、雨淋或冰雪覆盖；

   - 高温环境下需确保散热良好，避免变送器内部元件过热损坏。

 （二）常见故障诊断与解决方案

| 故障现象 | 可能原因 | 排查与解决方法 |

|----------|----------|----------------|

| 输出信号为零或固定值 | 1. 电源未接通或接线错误；2. 探头隔膜堵塞或损坏；3. 电缆断裂或短路；4. 传感器芯体故障 | 1. 检查电源电压、接线极性是否正确；2. 拆卸探头清洁隔膜，若隔膜破损需更换探头；3. 用万用表检测电缆通断，更换破损电缆；4. 更换传感器芯体或整机 |

| 输出信号波动过大 | 1. 测量区域有湍流、气泡或搅拌干扰；2. 探头安装位置不当；3. 滤波频率设置过低；4. 介质含大量悬浮物 | 1. 调整探头位置，远离干扰源，或加装防波罩；2. 重新安装探头，确保测量区域静压力稳定；3. 通过软件提高滤波频率（模拟量可加装滤波电路）；4. 选用防堵型探头，增加清洁频率 |

| 测量值偏差过大 | 1. 未进行零点或满量程校准；2. 液体密度设置错误；3. 温度补偿失效；4. 探头浸入深度不足 | 1. 重新进行零点和满量程校准；2. 核对介质密度，在软件中修正参数；3. 检查温度补偿模块，若损坏需维修；4. 调整探头深度，确保完全浸入液面以下 |

| 输出信号无变化（液位变化时） | 1. 传感器芯体老化或损坏；2. 信号调理模块故障；3. 输出接口电路损坏 | 1. 更换传感器芯体；2. 维修或更换信号调理模块；3. 检查输出电路中的电阻、电容等元件，更换损坏部件 |

| 电缆接头处进水 | 1. 密封处理不当；2. 电缆老化破损 | 1. 重新密封接头，使用防水胶带+密封盒双重防护；2. 更换老化破损的电缆 |

 （三）故障应急处理

1. 当变送器故障导致无法正常测量时，应立即切换至备用仪表（若有），确保生产过程连续；

2. 对于防爆环境，故障排查时需先切断电源，在安全区域进行拆卸和维修，禁止带电操作；

3. 若无法现场解决故障，应及时联系厂家技术支持，提供故障现象、工况参数等信息，以便快速定位问题。

 六、应用场景与行业案例

 （一）典型应用场景

1. 石油化工行业：

   - 原油储罐、柴油储罐、化工原料储罐的液位监测；

   - 反应釜、精馏塔的液位控制，确保反应过程稳定；

   - 要求：防爆、防腐、高精度，常用型号：隔爆型、哈氏合金材质、4-20mA输出；

2. 水处理行业：

   - 自来水厂清水池、沉淀池、污水厂生化池、污泥池的液位测量；

   - 污水处理过程中的液位控制（如提升泵启停控制）；

   - 要求：防堵塞、耐污水腐蚀、防护等级IP68，常用型号：陶瓷电容式、PTFE涂层探头；

3. 电力行业：

   - 锅炉汽包液位监测（高温、高压场景）；

   - 循环水系统、冷却水箱的液位控制；

   - 要求：耐高温、高压、高精度，常用型号：高温型、扩散硅式、法兰安装；

4. 食品医药行业：

   - 食品原料储罐（如糖浆、食用油）、制药行业配料罐的液位测量；

   - 要求：卫生级材质（316L不锈钢、PTFE）、无卫生死角，常用型号：卫生级法兰式、快装式探头；

5. 市政工程行业：

   - 城市供水水箱、消防水池、雨水收集池的液位监测；

   - 河流、湖泊的水位监测（水文监测）；

   - 要求：安装便捷、长期稳定、抗干扰，常用型号：支架式、RS485数字输出。

 （二）行业应用案例

 案例1：某大型石化企业原油储罐液位监测

- 工况：储罐容积1000m³，介质为原油（密度850kg/m³），工作温度-10~50℃，防爆区域1区，测量范围0-15m；

- 选型：隔爆型投入式液位变送器（Ex d II CT6），探头材质316L不锈钢，测量范围0-15mH₂O，精度±0.2%FS，输出4-20mA；

- 安装方式：法兰式安装（DN50法兰），探头置于储罐底部上方50cm处，电缆通过防爆穿线管接入DCS系统；

- 效果：实现原油液位的连续监测，测量误差≤±3cm，信号稳定，满足防爆要求，支持远程监控与储罐计量管理。

 案例2：某污水处理厂生化池液位控制

- 工况：生化池容积500m³，介质为污水（含悬浮物、腐蚀性物质），工作温度10-35℃，测量范围0-8m，要求防堵塞、耐腐蚀；

- 选型：强防腐型投入式液位变送器，探头材质PTFE涂层，测量范围0-8mH₂O，精度±0.5%FS，输出RS485（Modbus RTU）；

- 安装方式：支架式安装，探头远离曝气装置和搅拌器，距离池壁1m；

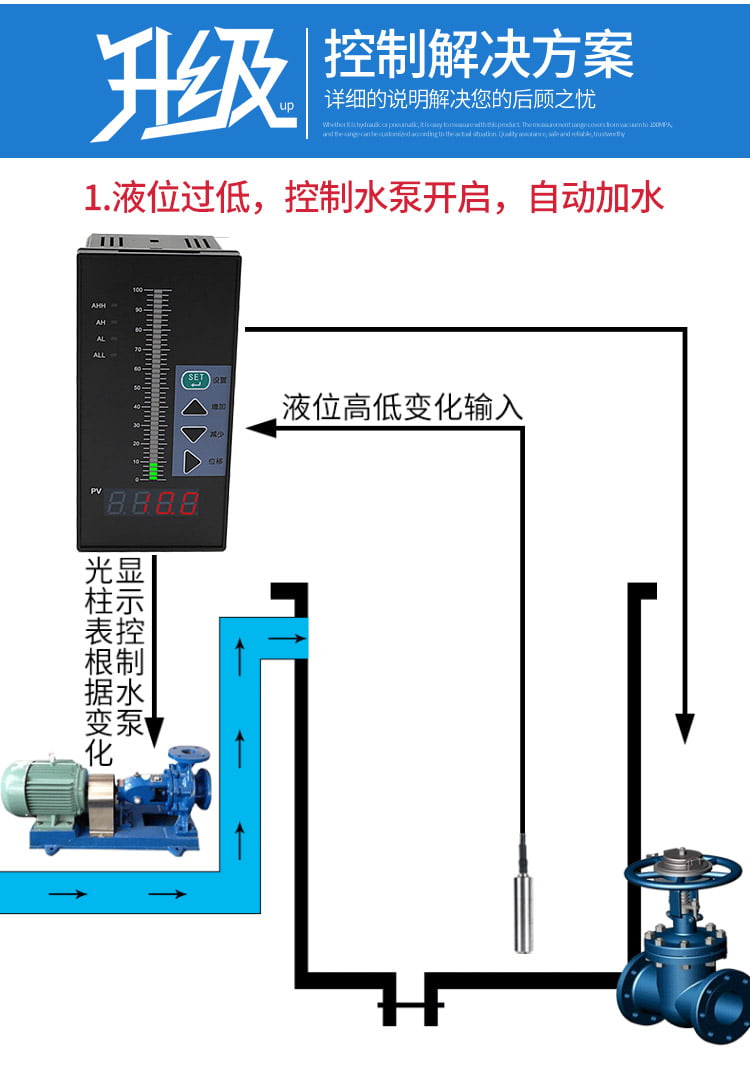

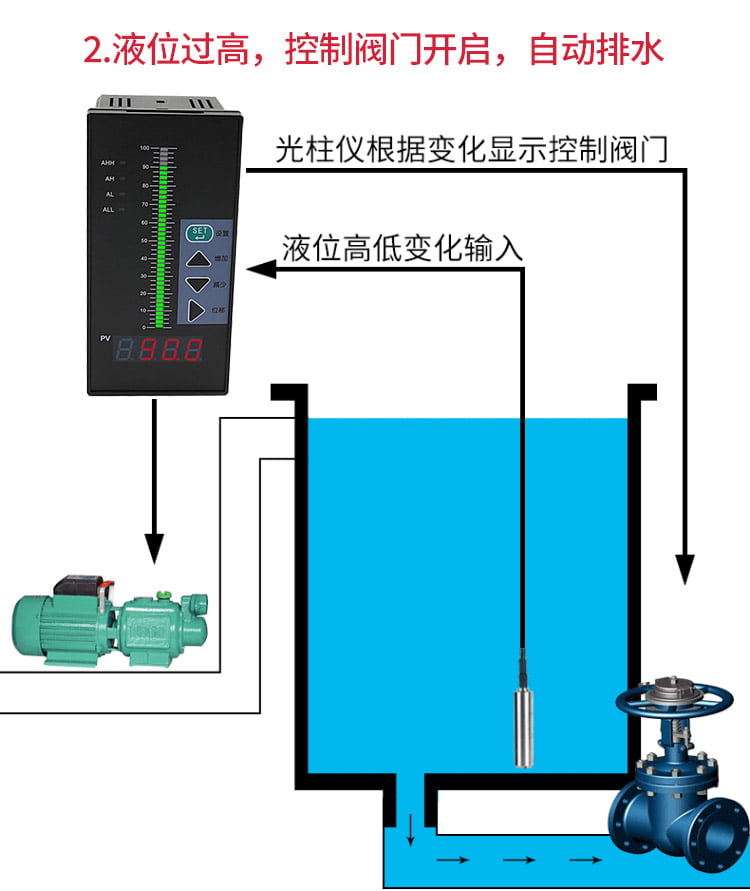

- 效果：液位测量稳定，无堵塞现象，通过PLC系统实现生化池液位自动控制（当液位高于7m时启动排水泵，低于2m时停止排水泵），提高污水处理效率。

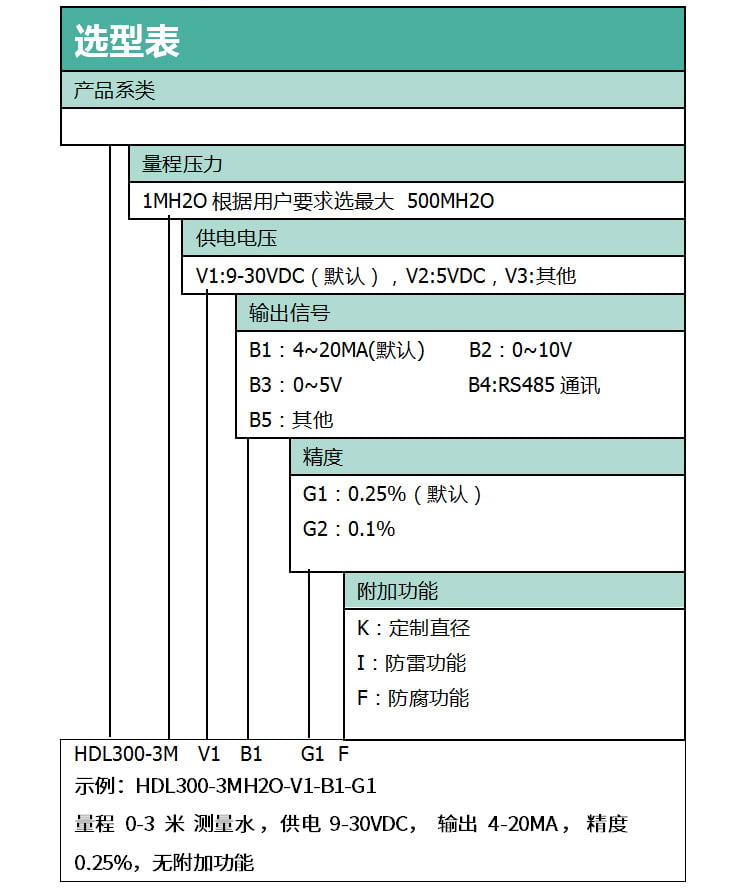

 七、选型指南与注意事项

 （一）选型核心步骤

1. 明确工况参数：

   - 介质信息：介质类型（水、油、酸碱溶液等）、密度、腐蚀性、是否含悬浮物/气泡；

   - 环境条件：温度、压力、是否防爆、是否露天安装；

   - 测量要求：测量范围、精度等级、响应速度、输出信号类型；

   - 安装条件：容器类型（开放式/密闭式）、安装位置、接口规格（法兰/螺纹）；

2. 确定关键参数：

   - 测量范围：根据最大液位高度+安全余量（一般增加10%）选择，例：最大液位10m，选择测量范围0-12m；

   - 材质选择：根据介质腐蚀性选择，洁净无腐蚀选316L不锈钢，强酸强碱选哈氏合金或PTFE；

   - 输出信号：远距离传输选4-20mA，智能化控制选RS485/HART；

   - 防护/防爆等级：露天/潮湿环境选IP68，防爆区域选对应防爆等级；

3. 验证适配性：确认所选型号的温度范围、压力范围、负载能力等参数满足工况要求，必要时咨询厂家技术支持。

 （二）选型注意事项

1. 避免量程选择过大：量程过大将导致测量精度下降，例：实际测量范围0-5m，若选择0-20m量程，即使精度为±0.2%FS，最大误差也达±4cm，而选择0-10m量程，最大误差仅±2cm；

2. 考虑介质密度变化：若介质密度随温度、浓度变化较大，应选择支持密度参数修正的数字型变送器，或定期校准以补偿误差；

3. 密闭容器特殊处理：密闭容器内存在气相压力，需选用带通气电缆的变送器（抵消气相压力），或额外安装压力变送器测量气相压力，通过控制系统进行压力补偿；

4. 高温/低温工况适配：高温环境下需选择高温型变送器，确保传感器芯体和电缆耐温，低温环境需注意电缆绝缘层不脆裂；

5. 成本与性能平衡：高精度、强防腐、防爆型号成本较高，若工况简单（如普通清水水箱），可选择经济型型号，无需过度追求高参数。

 八、技术发展趋势与未来展望

随着工业自动化、智能化的快速发展，投入式液位变送器的技术发展呈现以下趋势：

1. 高精度与高稳定性：通过采用MEMS（微机电系统）压力传感器、高精度温度补偿算法，进一步提升测量精度（可达±0.05%FS）和长期稳定性（≤±0.05%FS/年），满足计量、科研等高端场景需求；

2. 智能化与数字化：集成更多智能功能，如远程参数配置、自诊断、故障报警、数据存储等，支持工业互联网（IIoT）接入，实现液位数据的云端监控与分析；数字信号（如RS485、HART、Profibus）将成为主流，提高信号传输的抗干扰能力和兼容性；

3. 微型化与集成化：优化产品结构，减小探头体积，适用于狭小空间安装；集成液位、温度、压力多参数测量功能，降低设备成本和安装复杂度；

4. 强环境适应性：研发更耐极端环境的型号，如超高温（≥200℃）、超低温（≤-60℃）、超高压（≥10MPa）、强辐射环境下的变送器，拓展应用场景；

5. 无线传输技术：基于LoRa、NB-IoT、5G等无线通信技术的投入式液位变送器将得到广泛应用，无需布线，适用于偏远地区、移动设备或难以布线的场景（如河流、水井水位监测）；

6. 环保与节能：采用低功耗设计（如两线制4-20mA型号功耗≤1W），延长电池供电设备的使用寿命；选用环保材质，减少对环境的污染。

 九、总结

投入式液位变送器作为工业液位测量的核心仪表，凭借其结构简洁、安装便捷、测量精准、环境适应性强等优势，已成为石油化工、水处理、电力、食品医药等行业不可或缺的关键设备。其工作原理基于流体静力学，通过压力传感器将液位高度转换为标准信号，实现连续监测与控制。

在实际应用中，需根据介质特性、环境条件、测量要求等因素科学选型，严格遵循安装与调试规范，加强日常维护与故障排查，以确保设备稳定运行和测量精度。随着智能化、数字化、无线化技术的不断进步，投入式液位变送器将朝着更高精度、更强适应性、更智能便捷的方向发展，为工业自动化升级提供更可靠的液位测量解决方案。
