食用油流量计详细技术介绍

 一、概述

食用油流量计是工业自动化测量领域中针对食用油（包括大豆油、花生油、菜籽油、橄榄油、棕榈油等）的流量计量专用仪表，广泛应用于食用油生产加工、仓储运输、餐饮连锁配送、食品化工等行业。其核心功能是精准测量食用油在管道或设备中的瞬时流量、累积流量，为生产过程控制、成本核算、质量追溯提供可靠数据支持。

食用油作为典型的粘性流体，具有粘度范围宽（20℃时通常为5~500 mPa·s，随温度变化显著）、含杂质少（食品级要求）、无腐蚀性、易凝固（低温下）等特性，这对流量计的测量原理、结构设计、材料选择提出了特殊要求。优质的食用油流量计需具备测量精度高、粘度适应性强、卫生级设计、压损小、不易结垢、维护简便等特点，同时需满足食品接触材料安全标准（如FDA、GB 4806等）。

本文将从工作原理、分类及技术参数、关键选型要素、安装维护、应用场景、行业标准与发展趋势等方面，对食用油流量计进行全面、深入的技术解析，为工业生产、项目选型、技术研发提供专业参考。

 二、工作原理与分类

根据测量原理，食用油流量计主要分为容积式、叶轮式、科里奥利质量式、超声波式、电磁式等五大类，各类仪表的工作原理、结构特点、适用场景存在显著差异，具体如下：

 （一）容积式流量计

容积式流量计是食用油计量中应用最广泛的类型之一，核心原理是通过测量流体在固定容积的“计量腔”内的填充次数来计算流量，如同“量杯计数”，测量精度不受流体粘度、密度变化的影响（只要流体能充满计量腔），尤其适用于高粘度食用油的测量。

 1. 常见类型及结构

- **椭圆齿轮流量计**：

  - 结构：由两个相互啮合的椭圆齿轮、计量腔、传动轴、壳体组成，壳体材质通常为不锈钢（304/316L），齿轮材质为不锈钢或工程塑料（PPS）。

  - 工作过程：食用油流经计量腔时，推动椭圆齿轮旋转，齿轮每旋转一周，排出固定体积的流体（计量腔容积×2），通过传动轴将旋转信号传递给计数器（机械计数或电子脉冲输出），进而计算瞬时流量和累积流量。

- **腰轮流量计（罗茨流量计）**：

  - 结构：与椭圆齿轮流量计类似，核心部件为两个相互啮合的腰轮（转子），腰轮为对称的“8”字形，计量腔容积更大，适用于大流量测量。

  - 工作过程：流体进入计量腔后，在压力差作用下推动腰轮旋转，腰轮每旋转一周，排出的流体体积为计量腔容积的4倍，通过齿轮传动将旋转信号转换为流量数据。

- **活塞式流量计**：

  - 结构：由活塞、气缸、连杆、阀门等组成，适用于小流量、高精度计量（如实验室校准、食用油分装）。

  - 工作过程：流体推动活塞在气缸内做往复运动，活塞每往复一次，排出固定体积的流体，通过连杆机构将直线运动转换为旋转信号，实现流量计数。

 2. 技术特点

- 优点：测量精度高（±0.1%~±0.5% FS），粘度适应性强（可测量粘度≤10000 mPa·s的流体），压损小（通常≤0.1 MPa），结构简单可靠，无需外部电源（机械计数型），卫生级设计（可满足食品接触要求）。

- 缺点：对流体中的杂质敏感（需安装过滤器，过滤精度≥50μm），不适用于含固体颗粒的流体；大口径（DN≥100）仪表体积大、重量重；当流体未充满计量腔时（如气液混合），测量误差会增大。

 3. 适用场景

- 椭圆齿轮流量计：中小流量食用油计量（DN6~DN50），如食用油生产线配料、小包装灌装、餐饮企业用油计量。

- 腰轮流量计：大流量食用油输送（DN50~DN200），如油库收发油、管道输送、大型食品厂原料供应。

- 活塞式流量计：小流量高精度计量（流量范围0.01~10 L/h），如实验室分析、微量添加系统。

 （二）叶轮式流量计（涡轮/涡街）

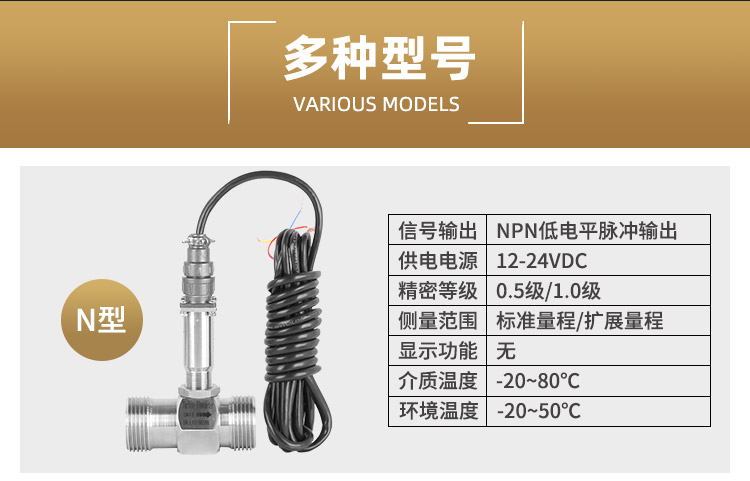

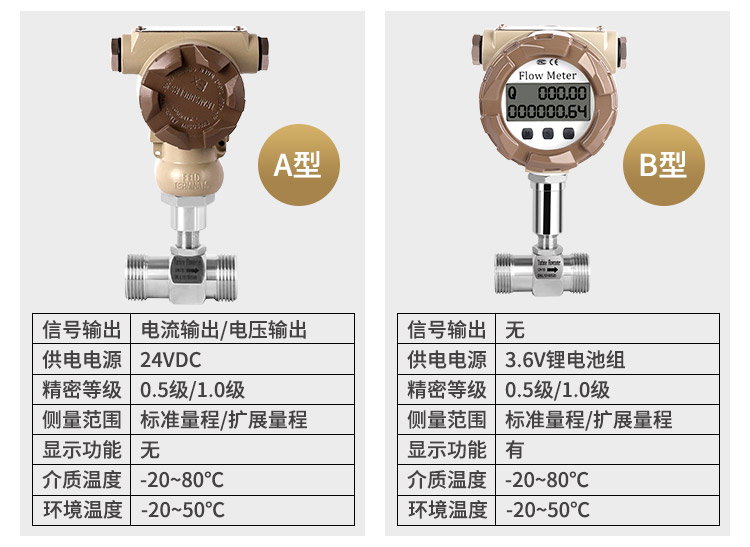

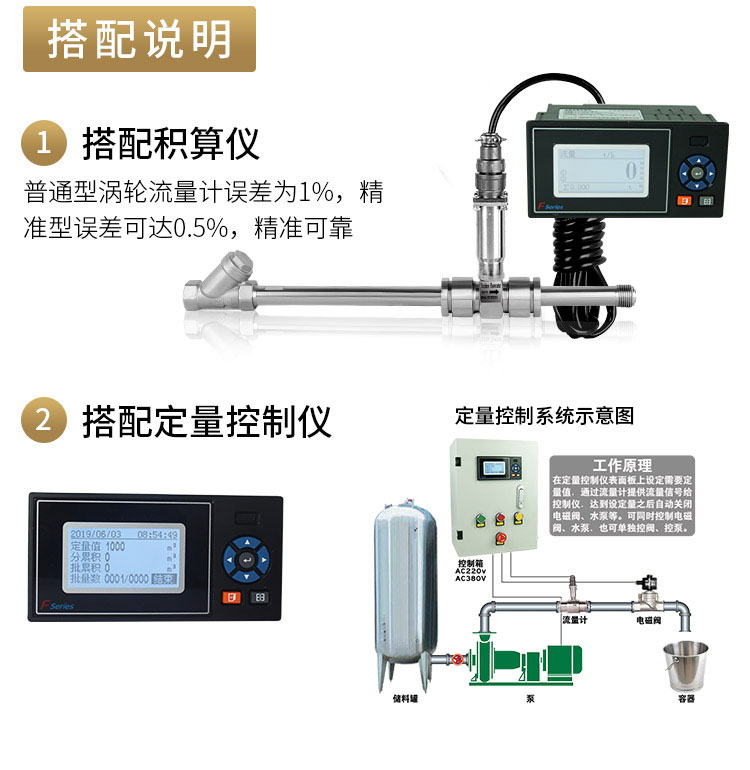

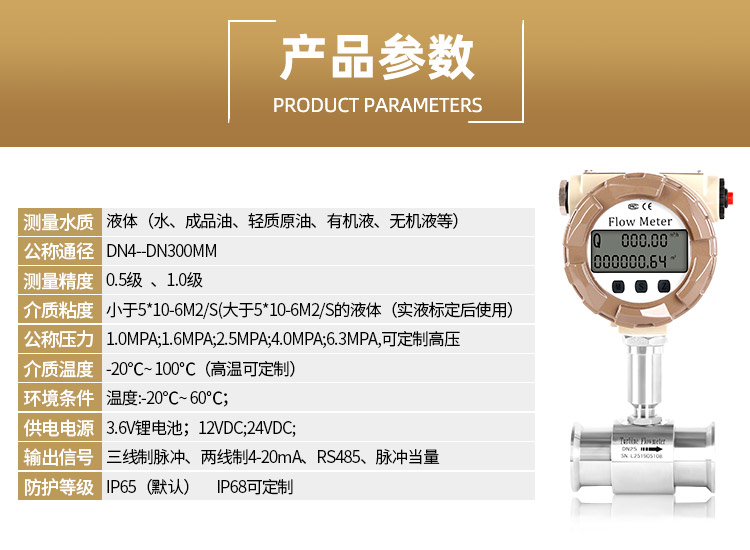

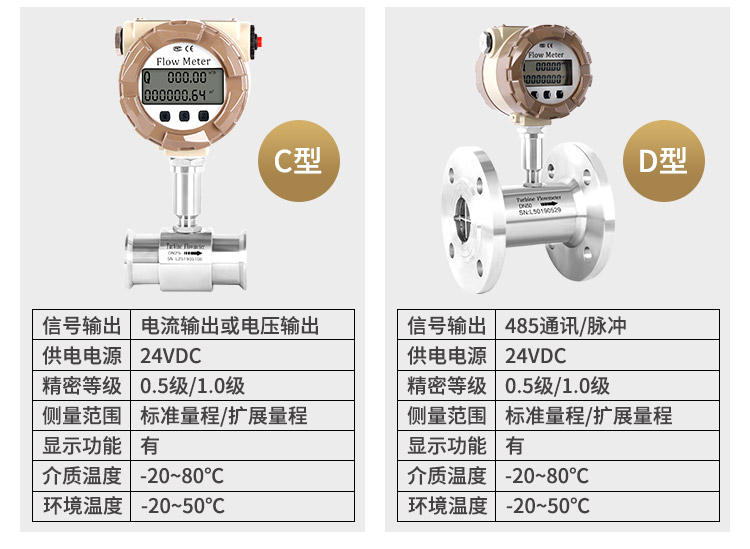

 1. 涡轮流量计

- 工作原理：利用流体动能推动管道内的涡轮旋转，涡轮转速与流体流速成正比（在一定流量范围内），通过电磁感应或光电传感器检测涡轮旋转频率，再根据管道截面积、涡轮系数计算流量（Q=K×f，其中K为涡轮系数，f为旋转频率）。

- 结构：由涡轮、轴承、导流器、壳体、传感器组成，涡轮材质为不锈钢或陶瓷，轴承采用硬质合金或宝石轴承（提高耐磨性），壳体为不锈钢。

- 技术特点：

  - 优点：测量精度高（±0.2%~±1.0% FS），响应速度快（≤10ms），量程比宽（1:10~1:20），压损小，可实现双向测量。

  - 缺点：粘度适应性较差（适用于粘度≤50 mPa·s的低粘度食用油），当粘度增大时，涡轮旋转阻力增加，测量误差增大；对杂质敏感（需安装10~20μm过滤器）；轴承易磨损，维护周期较短（通常1~2年更换一次轴承）。

- 适用场景：低粘度食用油（如橄榄油、葵花籽油）的中小流量计量（DN10~DN100），如生产线在线监测、管道输送流量控制。

 2. 涡街流量计

- 工作原理：基于“卡门涡街”现象，流体流经管道内的漩涡发生体（如三角形、柱形）时，在发生体下游产生交替排列的漩涡，漩涡频率与流体流速成正比（f=St×v/d，其中St为斯特劳哈尔数，v为流速，d为发生体特征尺寸），通过传感器检测漩涡频率，计算流量。

- 结构：由漩涡发生体、传感器（压电式或电容式）、壳体组成，壳体材质为不锈钢或碳钢（内衬防腐层）。

- 技术特点：

  - 优点：无运动部件，维护成本低；量程比宽（1:15~1:30）；适用于中高流量测量（DN25~DN200）；压损小（仅为涡轮流量计的1/3）。

  - 缺点：测量精度较低（±1.0%~±2.5% FS）；粘度适应性差（适用于粘度≤10 mPa·s的流体）；对管道振动敏感（需安装固定支架）；小流量测量误差大（通常需满足雷诺数Re≥2000）。

- 适用场景：低粘度、大流量食用油的粗放式计量（如油库装车、大型生产线总流量统计），对精度要求不高的场合。

 （三）科里奥利质量流量计

科里奥利质量流量计（简称科氏力流量计）是唯一直接测量质量流量的仪表，无需温度、压力补偿，测量精度不受流体粘度、密度、温度变化的影响，是高精度食用油计量的首选设备。

 1. 工作原理

基于科里奥利效应：流体在振动的管道内流动时，会受到科里奥利力的作用，导致管道产生扭曲变形，扭曲程度与流体的质量流量成正比。通过传感器检测管道的振动频率和扭曲量，计算出质量流量（M=K×Δφ，其中K为仪表系数，Δφ为扭曲相位差）。

 2. 结构

由测量管（通常为U形或Ω形）、驱动线圈（使测量管振动）、检测线圈（测量管道扭曲量）、壳体、信号处理器组成。测量管材质为不锈钢（316L），符合食品接触安全标准；驱动线圈和检测线圈采用耐高温、抗干扰设计。

 3. 技术特点

- 优点：直接测量质量流量，测量精度极高（±0.05%~±0.2% FS）；不受流体粘度、密度、温度、压力变化的影响；可同时测量质量流量、体积流量、密度、温度等参数；无运动部件，维护成本低；卫生级设计（测量管内壁光滑，无死角，易清洗）。

- 缺点：价格昂贵（是容积式流量计的3~5倍）；压损较大（通常为0.2~0.5 MPa）；对安装要求高（需保证前后直管段≥3D，避免管道振动影响测量）；小流量（≤10 kg/h）测量精度下降；当流体中含有气泡时，会影响密度测量精度。

 4. 适用场景

高精度食用油计量场合，如食用油贸易结算、高端食品生产线配料、进口/出口食用油计量、实验室校准设备等，流量范围通常为0.1~10000 kg/h。

 （四）超声波流量计

超声波流量计分为多普勒式和时差式两种，适用于大口径、非接触式流量测量，无需破坏管道，安装便捷。

 1. 时差式超声波流量计

- 工作原理：利用超声波在流体中的传播速度与流体流速的关系，在管道两侧安装一对超声波传感器（发射端和接收端），超声波顺流传播时间t1和逆流传播时间t2存在差异（Δt=t2-t1），通过Δt计算流体流速（v=K×Δt，K为与管道直径、超声波传播角度相关的系数），进而得到体积流量。

- 结构：由超声波传感器（外夹式、插入式、管段式）、主机、信号电缆组成，传感器材质为橡胶（外夹式）或不锈钢（插入式/管段式）。

- 技术特点：

  - 优点：非接触式测量（外夹式无需开孔，不破坏管道）；无运动部件，维护成本低；适用于大口径管道（DN50~DN3000）；压损极小（可忽略）；可测量多种粘度的食用油。

  - 缺点：测量精度较低（外夹式±1.5%~±3.0% FS，插入式±1.0%~±2.0% FS）；受管道材质、壁厚、内壁结垢影响大（需保证管道内壁光滑，无严重结垢）；对流体中的气泡、杂质敏感；小流量测量误差大。

 2. 多普勒式超声波流量计

- 工作原理：利用超声波的多普勒效应，超声波照射到流体中的悬浮颗粒（或气泡）上，反射波的频率发生偏移，偏移量与颗粒流速（即流体流速）成正比，通过检测频率偏移量计算流量。

- 技术特点：

  - 优点：适用于含少量悬浮颗粒的流体（但食用油通常杂质极少，需满足颗粒浓度≥100 ppm）；安装便捷（外夹式）；大口径测量成本低。

  - 缺点：测量精度低（±2.0%~±5.0% FS）；对颗粒大小、浓度敏感；不适用于纯净食用油测量。

 3. 适用场景

时差式超声波流量计：大口径、低精度食用油计量（如油库管道输送、城市餐厨垃圾处理厂用油统计），尤其适用于已安装管道的改造项目（无需停机）。

 （五）电磁流量计

电磁流量计基于电磁感应原理（法拉第电磁感应定律），适用于导电流体的流量测量，但食用油的导电率极低（通常<10-8 S/m），普通电磁流量计无法测量，需采用特殊设计的“高频电磁流量计”或“电容式电磁流量计”。

 1. 工作原理

高频电磁流量计通过提高激励频率（通常为1~10 kHz），增强对低导电率流体的感应信号，当食用油流经测量管时，在磁场作用下产生微弱的感应电动势，通过电极检测该电动势，其大小与流体流速成正比（E=B×L×v，其中B为磁场强度，L为电极间距，v为流速），进而计算流量。

 2. 技术特点

- 优点：无运动部件，压损小；测量范围宽（量程比1:50）；可测量高粘度食用油；卫生级设计（测量管内衬PTFE、PFA，符合食品接触要求）。

- 缺点：价格较高；测量精度中等（±0.5%~±1.5% FS）；对安装要求高（需前后直管段≥5D/3D）；受外部磁场干扰影响；不适用于气液混合流体。

 3. 适用场景

特殊工况下的食用油计量（如高粘度棕榈油、氢化植物油），或对压损要求极低的生产线，流量范围通常为DN10~DN200。

 三、关键技术参数与性能指标

 （一）核心技术参数

 1. 测量范围

- 容积式流量计：椭圆齿轮流量计通常为0.01~100 m³/h，腰轮流量计为1~1000 m³/h，活塞式流量计为0.001~10 L/h。

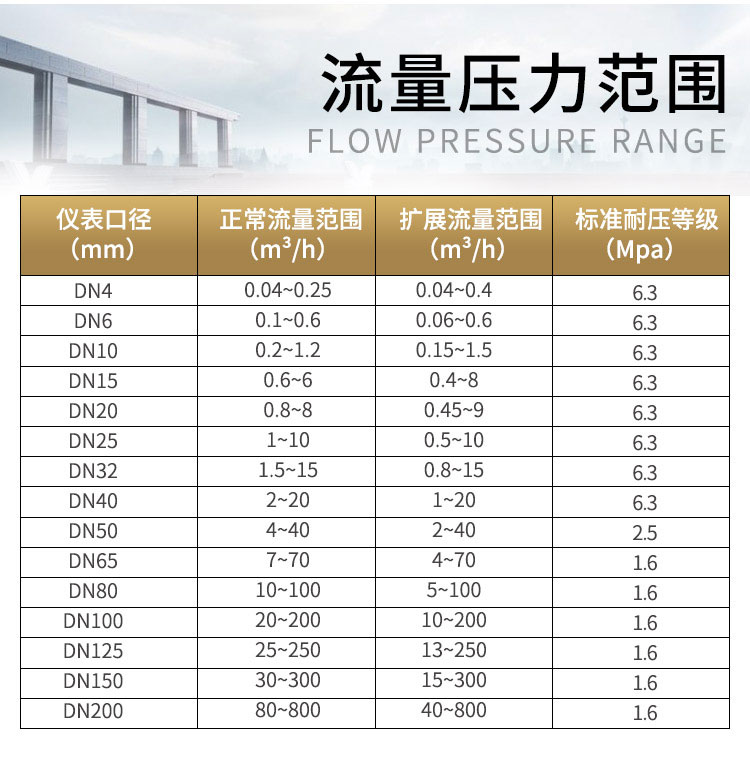

- 涡轮流量计：0.1~500 m³/h（DN10~DN100）。

- 科里奥利质量流量计：0.1~10000 kg/h（对应体积流量随密度变化）。

- 超声波流量计：1~10000 m³/h（DN50~DN3000）。

 2. 测量精度

- 高精度：科里奥利质量流量计（±0.05%~±0.2% FS）、活塞式流量计（±0.1%~±0.2% FS）。

- 中高精度：椭圆齿轮流量计、腰轮流量计（±0.1%~±0.5% FS）、涡轮流量计（±0.2%~±1.0% FS）。

- 中等精度：电磁流量计（±0.5%~±1.5% FS）、插入式超声波流量计（±1.0%~±2.0% FS）。

- 低精度：外夹式超声波流量计（±1.5%~±3.0% FS）、多普勒式超声波流量计（±2.0%~±5.0% FS）。

 3. 粘度适应性

- 适用粘度范围：容积式流量计（0.1~10000 mPa·s）> 电磁流量计（1~5000 mPa·s）> 涡轮流量计（0.1~50 mPa·s）> 超声波流量计（0.1~10 mPa·s）。

- 注意：当食用油温度变化时，粘度会显著变化（如棕榈油20℃时粘度约500 mPa·s，60℃时约20 mPa·s），需选择粘度适应性覆盖实际工况的流量计。

 4. 工作压力与温度

- 工作压力：常规工业级流量计为0.6~4.0 MPa，食品级流量计通常为1.0~2.5 MPa（满足管道输送压力要求）。

- 工作温度：

  - 普通型：-20~120℃（适用于大多数食用油工况）。

  - 高温型：120~200℃（适用于氢化植物油、高温精炼工艺）。

  - 低温型：-40~-20℃（适用于冷冻储存的食用油）。

 5. 管道口径

- 容积式流量计：DN6~DN200（椭圆齿轮DN6~DN50，腰轮DN50~DN200）。

- 涡轮流量计：DN10~DN100。

- 科里奥利质量流量计：DN3~DN150。

- 超声波流量计：DN50~DN3000（外夹式无口径限制）。

- 电磁流量计：DN10~DN200。

 6. 输出信号与通讯接口

- 输出信号：脉冲信号（NPN/PNP，频率0~10 kHz）、4~20 mA模拟信号（对应瞬时流量）、开关量信号（上下限报警）。

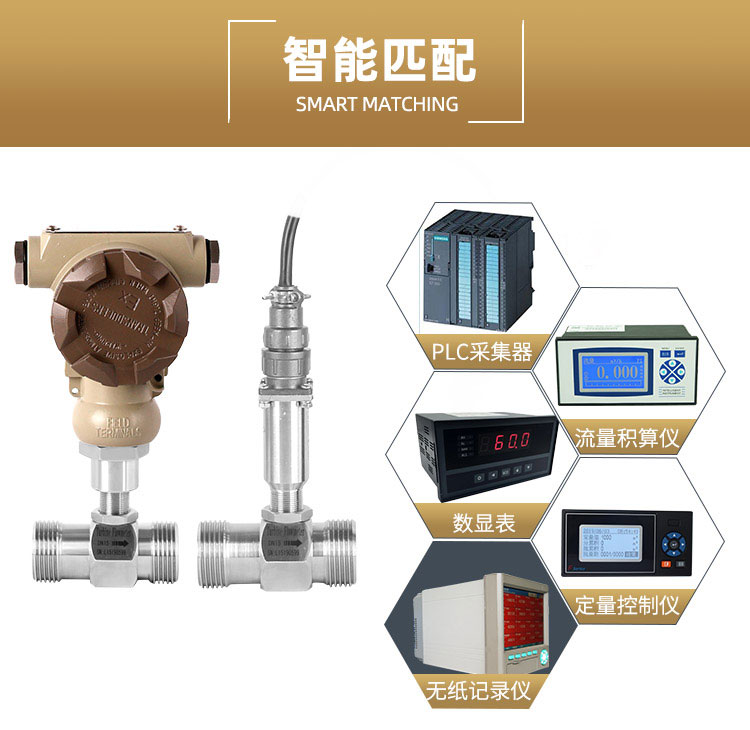

- 通讯接口：RS485（Modbus RTU协议）、HART、Profibus、EtherNet/IP（工业以太网），支持与PLC、DCS系统联网。

- 显示功能：LCD液晶显示（瞬时流量、累积流量、温度、密度等参数），部分仪表支持中文/英文切换、数据存储（历史流量记录）。

 （二）食品级相关指标

 1. 接触材料安全

- 壳体材质：304不锈钢、316L不锈钢（耐腐蚀、无重金属析出）。

- 内衬/密封材质：PTFE（聚四氟乙烯）、PFA、硅橡胶、氟橡胶（符合FDA 21 CFR Part 177、GB 4806.1-2016标准）。

- 齿轮/转子材质：316L不锈钢、PPS（聚苯硫醚）、PEEK（聚醚醚酮），无异味、不污染食用油。

 2. 卫生设计要求

- 测量管内壁光滑，无死角、无凹槽（避免食用油残留、滋生细菌），粗糙度Ra≤0.8μm。

- 可拆卸结构，便于清洗消毒（CIP在线清洗、SIP在线灭菌），部分仪表支持无菌安装（符合GMP标准）。

- 密封结构可靠，无泄漏，防止外部污染物进入。

 四、选型要素与注意事项

 （一）选型核心要素

 1. 工况参数确认

- 流量范围：明确最大、最小瞬时流量，选择量程比覆盖实际流量的仪表（建议实际流量在量程的30%~80%范围内，以保证测量精度）。

- 流体特性：

  - 粘度：提供实际工况温度下的食用油粘度（如25℃时大豆油粘度约30 mPa·s），选择粘度适应性匹配的流量计。

  - 密度：用于体积流量与质量流量的转换（如科里奥利流量计可直接测量质量流量，无需额外补偿）。

  - 温度/压力：确认工作温度和压力，选择对应的仪表材质和密封件（如高温工况需选择耐高温密封件）。

  - 杂质含量：若食用油含少量杂质，需选择对杂质不敏感的仪表（如超声波流量计），或为容积式、涡轮流量计配置过滤器（过滤精度≥20~50μm）。

- 管道参数：管道口径、材质（如不锈钢、碳钢）、壁厚，影响超声波流量计的传感器安装方式，以及容积式、涡轮流量计的选型规格。

 2. 测量要求

- 精度等级：根据用途确定（贸易结算需±0.2%以下精度，生产过程控制可选择±0.5%~±1.0%精度）。

- 测量参数：需测量体积流量（如容积式、涡轮流量计）还是质量流量（如科里奥利流量计），是否需要同时测量温度、密度。

- 输出与通讯：是否需要模拟信号、脉冲信号输出，是否需要与PLC/DCS系统联网，选择对应的通讯接口。

 3. 安装与维护条件

- 安装空间：大口径腰轮流量计、科里奥利流量计体积较大，需预留足够的安装空间；外夹式超声波流量计安装灵活，无需占用管道周边空间。

- 直管段要求：涡轮流量计、电磁流量计、超声波流量计需保证前后直管段（通常前5D后3D），容积式流量计对直管段要求较低（前3D后1D）。

- 维护成本：无运动部件的仪表（如超声波、电磁流量计）维护成本低，有运动部件的仪表（如涡轮、椭圆齿轮流量计）需定期更换轴承、清洗齿轮。

 4. 成本预算

- 经济型选择：涡街流量计、外夹式超声波流量计（适用于低精度、大流量场合）。

- 中高端选择：椭圆齿轮流量计、腰轮流量计（适用于中高精度、常规工况）。

- 高端选择：科里奥利质量流量计（适用于高精度、贸易结算场合）。

 （二）选型注意事项

 1. 避免气液混合工况

食用油在输送过程中若混入空气（如管道泄漏、泵吸入空气），会导致容积式流量计齿轮空转、科里奥利流量计密度测量异常、超声波流量计信号衰减，需在仪表上游安装气液分离器，或选择具有气液分离功能的流量计。

 2. 低温凝固防护

棕榈油、猪油等食用油在低温下易凝固（棕榈油凝固点约20℃），会导致流量计堵塞、测量失效，需选择带伴热装置的流量计（如电伴热、蒸汽伴热），或在管道系统中配置加热设备，保证食用油温度高于凝固点。

 3. 卫生级要求

食品生产企业需选择符合GMP标准的卫生级流量计，要求仪表接触材料无毒、无味、易清洗，无死角，避免食用油污染，同时需提供材质检测报告（如FDA认证、RoHS认证）。

 4. 防爆要求

若流量计安装在防爆区域（如油库、加油站），需选择防爆型仪表（Ex ia IIC T4、Ex d IIB T6等防爆等级），避免电气火花引发安全事故。

 5. 校准与溯源

贸易结算用流量计需定期校准（通常每年1次），选择具有校准资质的机构，确保测量数据的准确性和合法性，校准项目包括精度、重复性、线性误差等。

 五、安装与维护技术

 （一）安装规范

 1. 安装位置选择

- 避免安装在管道最高点（易积聚空气）、最低点（易积聚杂质、凝固物），建议安装在水平管道上，流量计壳体上的箭头方向与流体流向一致。

- 远离振动源（如泵、压缩机），若无法避免，需在仪表前后安装减振器，或选择抗振动能力强的仪表（如科里奥利流量计）。

- 避免阳光直射、高温辐射，户外安装需加防护罩，防止仪表电子部件老化。

 2. 直管段要求

- 容积式流量计：上游直管段≥3D，下游直管段≥1D（D为管道内径）。

- 涡轮流量计：上游直管段≥10D，下游直管段≥5D，上游需安装过滤器（过滤精度20~50μm）。

- 科里奥利质量流量计：上游直管段≥3D，下游直管段≥1D，无需安装过滤器（测量管无运动部件）。

- 超声波流量计：时差式外夹式传感器安装时，需保证管道内壁光滑，无结垢、无锈蚀，传感器安装位置需避开管道弯头、阀门、泵出口（距离≥10D）。

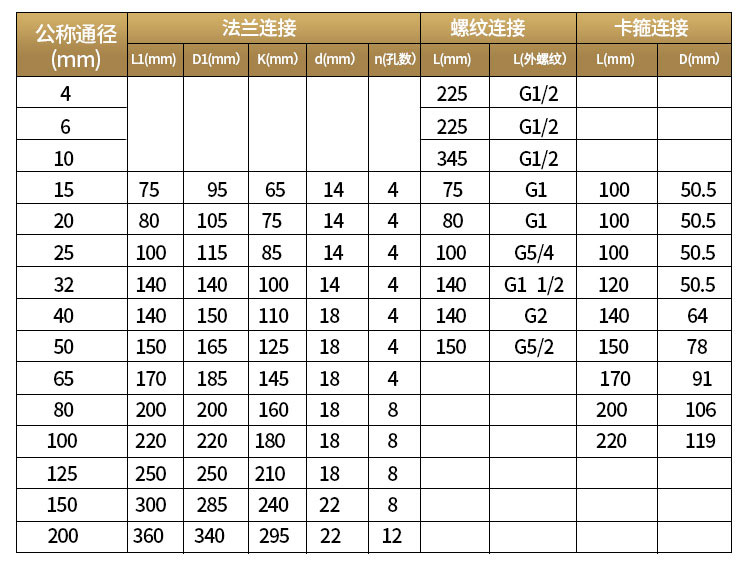

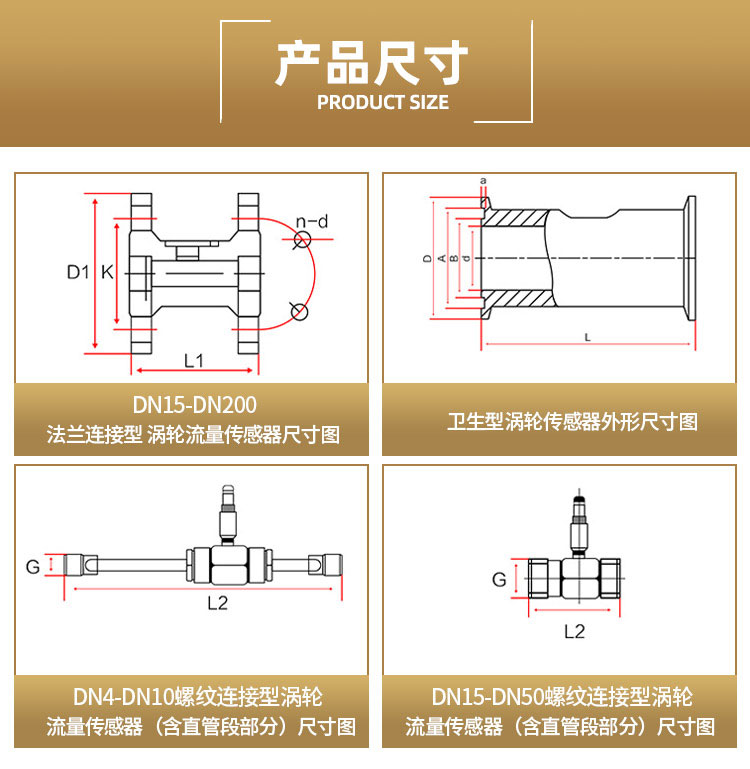

 3. 连接方式

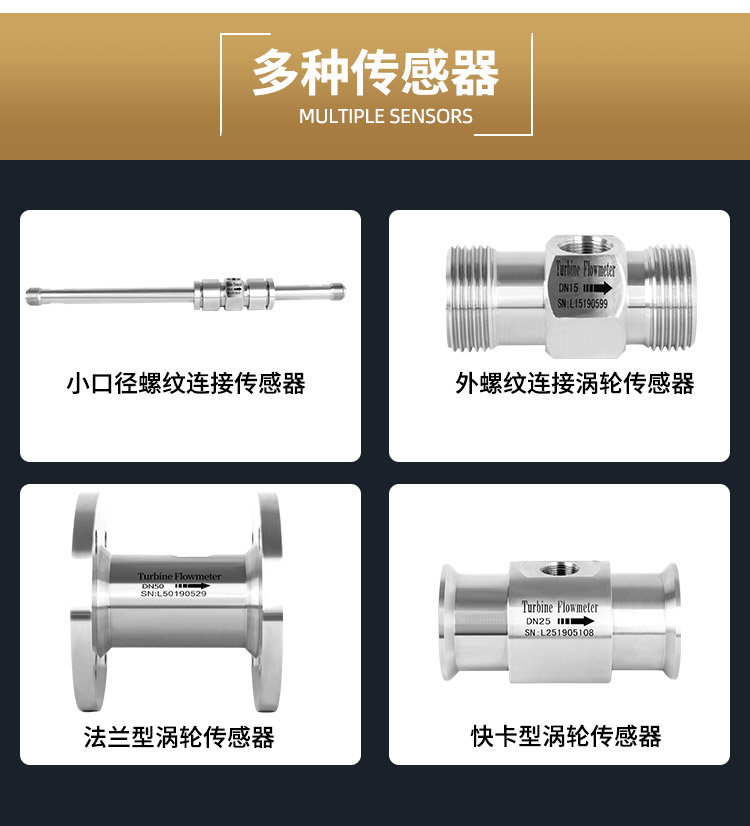

- 法兰连接：适用于DN≥25的仪表，法兰标准需与管道匹配（如GB/T 9119、ANSI B16.5），密封垫片选择食品级材质（如硅橡胶、氟橡胶）。

- 螺纹连接：适用于DN≤20的仪表，螺纹规格为G螺纹、NPT螺纹，安装时需缠绕生料带（食品级），避免泄漏。

- 卫生级快装连接：适用于卫生级流量计（如卡箍连接），便于拆卸清洗，连接时需保证密封良好，无泄漏。

 4. 辅助设备安装

- 过滤器：容积式、涡轮流量计上游必须安装过滤器，过滤精度20~50μm，防止杂质磨损齿轮、涡轮。

- 阀门：在仪表前后安装截止阀，便于仪表检修、校准，安装旁通管道（大口径仪表），避免停机影响生产。

- 排气阀：在仪表上游安装排气阀，启动系统时排出管道内的空气，避免气液混合影响测量。

 （二）维护与保养

 1. 日常维护

- 定期检查仪表显示是否正常、有无泄漏、管道是否堵塞，若发现异常，及时停机检修。

- 清洁仪表外壳，避免灰尘、油污积聚，影响散热和操作。

- 记录仪表运行参数（如瞬时流量、累积流量、温度、压力），便于故障排查和趋势分析。

 2. 定期维护

- 过滤器：每3~6个月清洗一次过滤器滤芯，若滤芯损坏，及时更换，避免杂质进入仪表。

- 容积式流量计：每1~2年拆卸清洗齿轮、计量腔，检查齿轮磨损情况，若磨损严重，更换齿轮；检查轴承润滑情况，添加食品级润滑油（如医用白油）。

- 涡轮流量计：每1~2年更换轴承（硬质合金轴承使用寿命约8000小时，宝石轴承约20000小时），清洗涡轮，检查传感器信号强度。

- 科里奥利质量流量计：每2~3年校准一次仪表系数，检查测量管是否有腐蚀、磨损，若测量管内壁结垢，用食品级清洗剂清洗（如柠檬酸溶液）。

- 超声波流量计：每6个月清洁传感器探头和管道表面，检查信号电缆连接是否牢固，避免信号衰减。

 3. 故障排查

| 故障现象 | 可能原因 | 排查方法 |

|----------|----------|----------|

| 无流量显示 | 管道堵塞、阀门未打开、仪表电源故障、传感器损坏 | 检查管道是否通畅、阀门状态；检查电源电压、接线；更换传感器 |

| 测量误差大 | 气液混合、流体未充满管道、仪表量程不匹配、校准过期 | 安装气液分离器、排气阀；调整流量至量程范围内；重新校准仪表 |

| 仪表报警 | 超量程、温度/压力超标、传感器故障、通讯异常 | 检查流量、温度、压力是否在额定范围内；检查传感器接线；重启通讯设备 |

| 齿轮卡死（容积式） | 流体凝固、杂质卡住齿轮 | 加热管道融化凝固物；拆卸清洗齿轮、过滤器 |

| 信号不稳定（超声波） | 管道结垢、传感器安装偏移、气液混合 | 清洗管道内壁；调整传感器安装位置；安装气液分离器 |

 六、应用场景与案例

 （一）典型应用场景

 1. 食用油生产加工

- 精炼工艺：在脱胶、脱酸、脱色、脱臭等工序中，用椭圆齿轮流量计、科里奥利流量计测量食用油流量，实现配料自动化控制，保证产品质量稳定。

- 灌装生产线：小包装食用油（5L、10L）灌装时，用活塞式流量计、涡轮流量计控制灌装量，精度可达±0.5%，提高灌装效率和一致性。

- 氢化工艺：高温、高粘度氢化植物油的流量测量，选择带伴热装置的腰轮流量计、电磁流量计，避免油脂凝固。

 2. 仓储与运输

- 油库收发油：大流量食用油（如火车槽车、汽车罐车装卸）用腰轮流量计、科里奥利质量流量计，实现贸易结算，精度可达±0.2%，支持自动去皮、累计计量、数据打印。

- 管道输送：长距离管道输送食用油时，用超声波流量计、科里奥利流量计进行在线监测，实时反馈流量、压力、温度数据，通过PLC系统控制输送泵转速，优化输送效率。

 3. 食品加工与餐饮

- 食品厂配料：面包、饼干、方便面等食品生产中，用椭圆齿轮流量计精确计量食用油添加量，保证产品口感和质量一致性。

- 餐饮连锁配送：大型餐饮企业、团餐配送中心用涡轮流量计、超声波流量计统计食用油消耗量，进行成本核算和管理。

 4. 检测与校准

- 实验室分析：用活塞式流量计、科里奥利质量流量计校准其他流量仪表，或测量微量食用油的流量，精度可达±0.1%。

- 质量监督：市场监管部门用高精度科里奥利流量计对食用油生产企业进行产品抽检，核查产品净含量是否符合国家标准。

 （二）应用案例

 案例1：某大型食用油生产企业精炼车间流量测量

- 工况参数：大豆油，流量范围1~10 m³/h，温度60℃（粘度约15 mPa·s），压力0.8 MPa，管道口径DN50，要求测量精度±0.3%，卫生级设计。

- 选型：316L不锈钢椭圆齿轮流量计（卫生级快装连接，FDA认证），配备4~20 mA输出、RS485通讯接口，上游安装50μm卫生级过滤器。

- 应用效果：仪表运行稳定，测量精度满足工艺要求，支持与DCS系统联网，实现配料自动化控制，减少人工干预，提高生产效率，产品合格率提升3%。

 案例2：某油库食用油贸易结算

- 工况参数：棕榈油，流量范围50~200 m³/h，温度40℃（粘度约30 mPa·s），压力1.0 MPa，管道口径DN100，要求测量精度±0.2%，防爆等级Ex d IIB T6。

- 选型：科里奥利质量流量计（DN100，测量精度±0.15%），配备HART通讯、防爆型液晶显示，上游安装气液分离器、10μm过滤器。

- 应用效果：直接测量质量流量，无需温度、压力补偿，测量数据准确可靠，支持贸易结算校准，数据可实时上传至管理系统，实现收发油自动化、信息化管理，减少计量纠纷。

 案例3：某餐饮连锁企业食用油配送计量

- 工况参数：菜籽油，流量范围0.5~5 m³/h，温度25℃（粘度约25 mPa·s），压力0.6 MPa，管道口径DN25，要求成本低、维护简便，测量精度±1.0%。

- 选型：涡轮流量计（DN25，测量精度±0.5%），配备脉冲输出、简易液晶显示，上游安装20μm过滤器。

- 应用效果：仪表价格经济，安装维护简便，测量精度满足成本核算要求，支持累计流量统计，帮助企业实现食用油消耗精细化管理，降低运营成本。

 七、行业标准与发展趋势

 （一）相关行业标准

 1. 国内标准

- GB/T 9248-2008《容积式流量计 通用技术条件》

- GB/T 18854-2002《封闭管道中流体流量的测量 科里奥利质量流量计》

- GB/T 11926-2008《封闭管道中流体流量的测量 涡轮流量计》

- GB/T 12265-2019《工业自动化仪表 通用技术条件》

- GB 4806.1-2016《食品接触材料及制品通用安全要求》

- JJF 1033-2016《计量标准考核规范》（贸易结算用流量计校准）

 2. 国际标准

- ISO 4185:2019《容积式流量计 词汇和通用技术要求》

- ISO 10780:2015《封闭管道中流体流量的测量 科里奥利质量流量计》

- OIML R117:2012《容积式流量计 计量要求》（贸易结算用）

- FDA 21 CFR Part 177《食品接触材料的添加剂安全标准》

 （二）发展趋势

 1. 智能化升级

- 传感器集成化：流量计内置温度、压力、密度传感器，实现多参数测量，无需额外安装辅助仪表。

- 数据处理智能化：采用微处理器和人工智能算法，实现流量数据的实时分析、故障诊断、自校准，提高仪表的可靠性和稳定性。

- 无线通讯：支持LoRa、NB-IoT、5G等无线通讯技术，实现远程监控、数据上传、远程校准，适用于偏远地区或难以布线的场合。

 2. 高精度与宽量程化

- 科里奥利质量流量计的测量精度向±0.05%以下突破，量程比扩大至1:100，适用于更多工况。

- 容积式流量计通过优化齿轮结构、采用高精度加工工艺，提高低流量测量精度，扩大粘度适应范围（可达100000 mPa·s）。

 3. 卫生级与环保化

- 卫生级流量计采用3D打印、精密铸造等工艺，实现无死角设计，支持CIP/SIP在线清洗灭菌，满足生物制药、高端食品生产的严格要求。

- 仪表材料向环保、可持续方向发展，采用可回收不锈钢、生物降解密封材料，减少环境污染。

 4. 小型化与轻量化

- 采用微机电系统（MEMS）技术，开发微型流量计（DN≤3），适用于微量食用油计量（如实验室、医疗行业）。

- 大口径流量计采用高强度轻质材料（如碳纤维、铝合金），降低设备重量，便于安装和运输。

 5. 国产化替代加速

- 国内企业在容积式流量计、涡轮流量计领域已实现技术突破，产品质量接近国际水平，价格更具竞争力，逐步替代进口产品。

- 科里奥利质量流量计等高端产品的核心技术（如测量管设计、信号处理算法）正在国产化，打破国外垄断，降低用户成本。

 八、总结

食用油流量计作为工业自动化测量的关键设备，其选型、安装、维护直接影响生产效率、产品质量和成本控制。不同类型的流量计在测量原理、技术特点、适用场景上各有优势，用户需根据工况参数、测量要求、成本预算等因素综合考虑，选择最适合的产品。

容积式流量计（椭圆齿轮、腰轮）凭借高精度、宽粘度适应性，成为食用油计量的主流选择；科里奥利质量流量计以其直接测量质量流量、不受流体特性影响的优势，适用于高精度、贸易结算场合；超声波流量计、涡街流量计则在大流量、低精度场合具有成本优势。

未来，随着工业4.0、智能制造的发展，食用油流量计将向智能化、高精度、卫生级、小型化方向发展，国产仪表的技术水平和市场份额将不断提升，为食用油行业的高质量发展提供更可靠的测量保障。

在实际应用中，建议用户与流量计厂家进行充分沟通，提供详细的工况参数，由厂家提供专业的选型方案和技术支持，同时重视仪表的安装、校准和维护，确保测量数据的准确性和稳定性，实现生产过程的精细化管理。
