农田灌溉流量计详细介绍

 一、概述

农田灌溉流量计是专门针对农业灌溉场景设计的流量测量仪表，用于精准计量灌溉用水的瞬时流量、累积流量等关键参数，是实现农业节水灌溉、水资源优化配置、灌溉工程计量收费及水利管理信息化的核心设备。其核心功能是通过采集水流速度、过流面积等物理参数，结合流体力学原理计算出实际流量，为灌溉系统的自动化控制、水资源核算、能耗优化提供数据支撑。

与工业场景流量计相比，农田灌溉流量计具有适应恶劣工况（如泥沙含量较高、水质复杂、户外高低温环境）、安装维护便捷、成本适配农业应用、防护等级高（防水、防尘、防腐蚀）等特点。随着我国农业现代化、节水型社会建设的推进，农田灌溉流量计已广泛应用于大田滴灌、喷灌、管灌、渠道灌溉等各类灌溉工程，以及水库、泵站、灌区干支渠等水利设施的流量监测与管理。

 二、核心工作原理

农田灌溉流量计的工作原理基于流体力学中的流量测量基本理论（如伯努利方程、电磁感应定律、超声传播特性等），根据测量方式不同可分为多种类型，其核心原理如下：

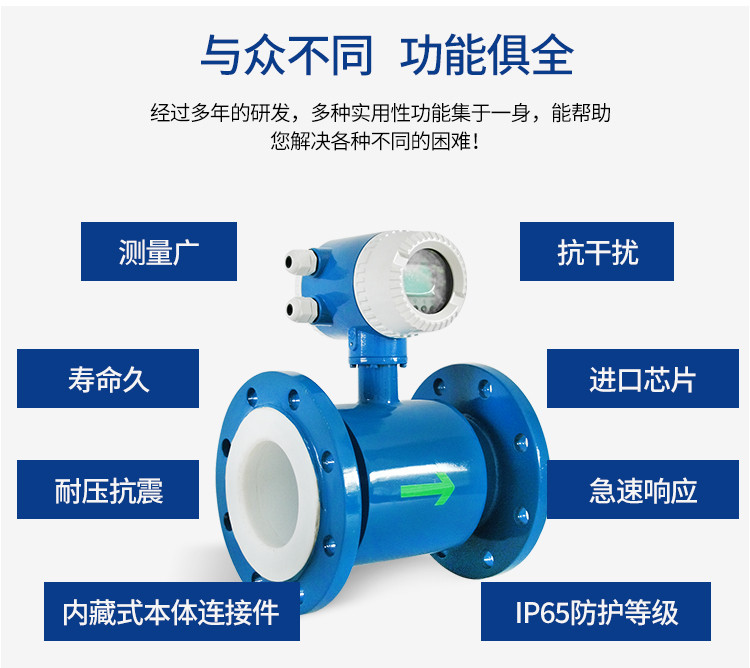

 （一）电磁流量计

1. 原理基础：基于电磁感应定律（法拉第电磁感应定律）。当导电液体（灌溉水含矿物质，具备一定导电性）通过电磁流量计的测量管时，在磁场中会切割磁感线，产生感应电动势。感应电动势的大小与流体流速、磁场强度、测量管内径成正比，通过测量电动势即可推算出流量。

2. 关键公式：E = B×D×v（其中，E为感应电动势，B为磁场强度，D为测量管内径，v为流体平均流速）；体积流量Q = v×A（A为测量管横截面积）。

3. 适用条件：要求流体具备一定导电性（电导率≥5μS/cm），无明显气泡或大量杂质堆积（避免影响磁场均匀性）。

 （二）超声流量计（多普勒式/时差式）

1. 多普勒式超声流量计：

   - 原理：利用多普勒效应，超声换能器向流体发射超声波，流体中的悬浮颗粒（如泥沙、气泡）反射超声波，反射波的频率与入射波频率产生偏移（多普勒频移），频移量与流体流速成正比，通过计算频移量得到流量。

   - 适用场景：适用于含少量泥沙、悬浮颗粒的灌溉水（如渠道水、河水灌溉），无需满管流，可在非满管、明渠中使用。

2. 时差式超声流量计：

   - 原理：在测量管上下游安装两个超声换能器，分别发射和接收超声波。顺流传播的超声波速度等于声速与流体流速之和，逆流传播的超声波速度等于声速与流体流速之差，通过测量两者的传播时间差，推算出流体流速，进而计算流量。

   - 适用场景：适用于满管流的灌溉管道（如PVC管、钢管），水质较清洁或含少量杂质均可，测量精度较高。

 （三）涡轮流量计

1. 原理：流体通过测量管时，推动涡轮叶片旋转，涡轮转速与流体流速成正比。涡轮轴上的磁钢随涡轮旋转，产生周期性的磁通量变化，传感器检测到磁信号后转换为电脉冲信号，通过统计脉冲频率计算出流速和流量。

2. 关键关系：脉冲频率f = k×v（k为涡轮流量计的系数，与涡轮结构、流体特性相关）；流量Q = v×A。

3. 适用条件：适用于清洁、无腐蚀性、低黏度的灌溉水（如井水、自来水灌溉），要求流体中无大颗粒杂质（避免卡滞涡轮），需满管流安装。

 （四）差压式流量计（孔板、文丘里管）

1. 原理：基于伯努利方程和流体连续性方程。在管道内安装节流元件（如孔板、文丘里管），流体通过节流元件时，流速增大、压力降低，在节流元件前后产生差压。差压值与流体流速的平方成正比，通过测量差压值，结合流体密度、节流元件参数，计算出流量。

2. 关键公式：Q = C×ε×A₀×√(2ΔP/ρ)（其中，C为流出系数，ε为膨胀系数，A₀为节流元件开孔面积，ΔP为前后差压，ρ为流体密度）。

3. 适用场景：适用于满管流的大口径灌溉管道（如干支渠输水管道），结构简单、成本低、耐用性强，但测量精度受安装条件（如前后直管段长度）影响较大。

 （五）明渠流量计（堰式、槽式）

1. 原理：利用明渠水流通过特定形状的堰板（如三角堰、矩形堰）或槽体（如巴氏槽、文丘里槽）时，水位与流量存在固定的函数关系（已通过实验标定），通过测量堰板或槽体上游的水位高度，代入标定公式计算流量。

2. 适用场景：专门用于明渠灌溉系统（如土渠、混凝土渠），无需满管流，适应流量范围广（从几升/秒到数百立方米/秒），结构简单、维护方便，是农田渠道灌溉中应用最广泛的流量计类型之一。

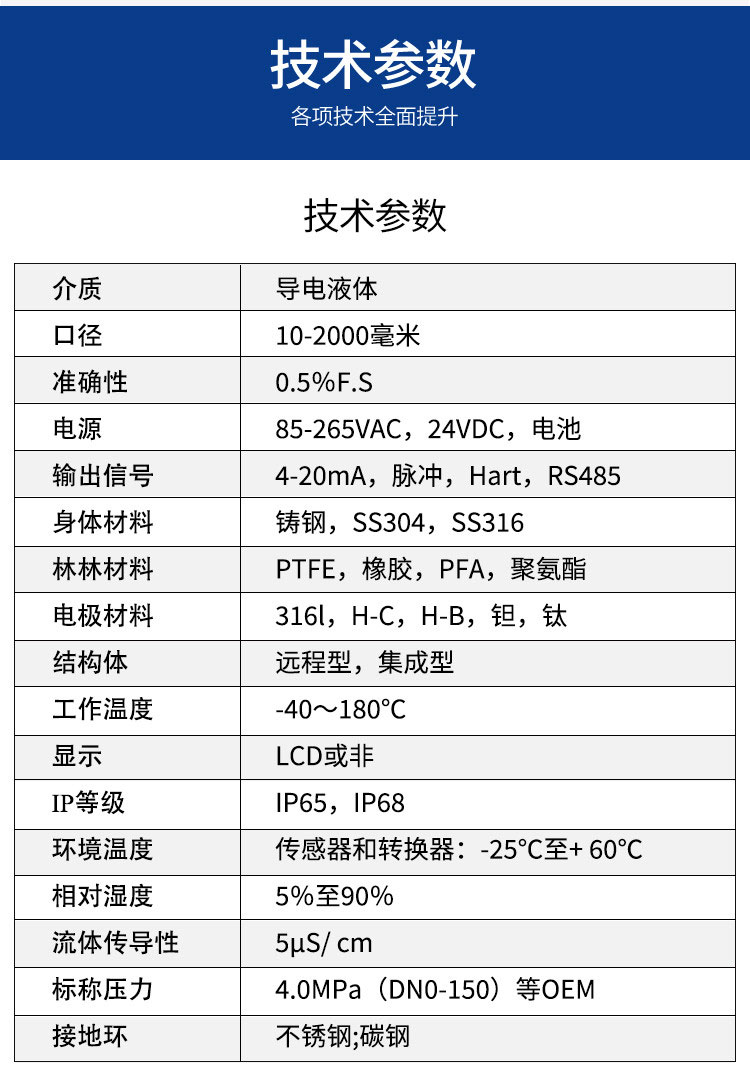

 三、主要技术参数

农田灌溉流量计的技术参数直接决定其测量精度、适用范围和使用稳定性，核心参数如下：

 （一）测量范围

1. 流量范围：不同类型流量计差异较大，需根据灌溉场景选择：

   - 电磁流量计：0.01~1000 m³/h（管道式），适用于小管径（DN15~DN1000）灌溉管道；

   - 超声流量计：多普勒式0.05~50 m/s（非满管/明渠），时差式0.1~10 m/s（满管）；

   - 涡轮流量计：0.1~100 m³/h（小管径DN10~DN50），适用于精准灌溉（如滴灌、微喷灌）；

   - 明渠流量计（堰式/槽式）：0.001~500 m³/h，适用于大流量渠道灌溉。

2. 管径/渠道尺寸适配：

   - 管道式流量计：适配DN10~DN2000等不同管径的灌溉管道（PVC、PE、钢管等）；

   - 明渠流量计：适配渠道宽度0.1~10 m，水深0.05~3 m的明渠场景。

 （二）测量精度

1. 精度等级：

   - 高精度类型（电磁、时差式超声）：±0.5%~±1.0% FS（满量程）；

   - 中等精度类型（涡轮、多普勒超声）：±1.0%~±2.5% FS；

   - 经济型类型（差压式、堰式）：±2.5%~±5.0% FS。

2. 重复性：≤±0.1%~±0.5%（不同类型略有差异），确保多次测量结果的一致性。

 （三）工作条件

1. 介质条件：

   - 温度：-20℃~80℃（户外型，适应农田高低温环境）；

   - 压力：管道式流量计工作压力0.1~1.6 MPa（常规），特殊场景可定制高压型（≤4.0 MPa）；

   - 水质：耐受泥沙含量≤5%（质量分数），pH值4~10（耐酸碱腐蚀，适应不同水源水质）。

2. 环境条件：

   - 环境温度：-30℃~60℃（户外防护设计）；

   - 相对湿度：≤95%（无凝露）；

   - 防护等级：IP65~IP68（防水、防尘、防浸泡，适应农田雨天、积水环境）。

 （四）输出与供电

1. 信号输出：

   - 模拟输出：4~20 mA DC（标准工业信号，可连接PLC、DCS或数据采集器）；

   - 数字输出：RS485（Modbus-RTU协议，支持远程数据传输）、脉冲输出（累计流量脉冲）；

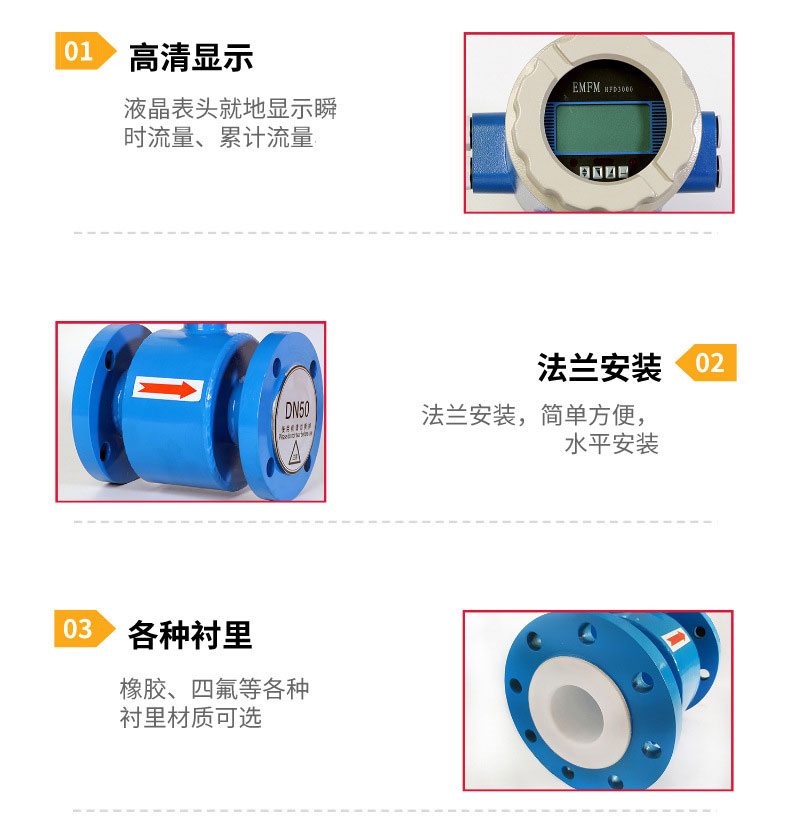

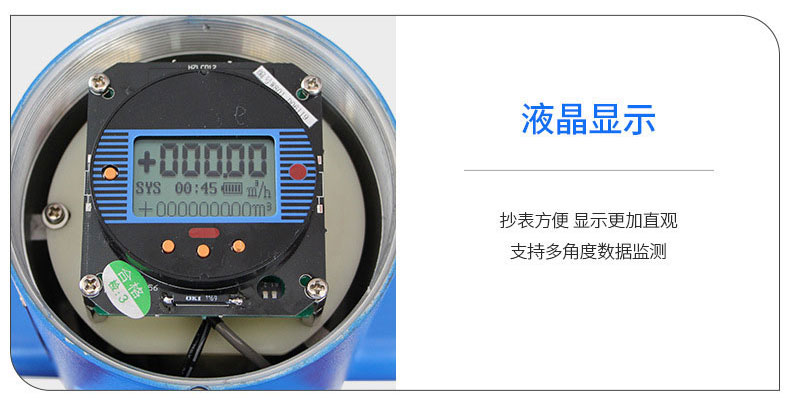

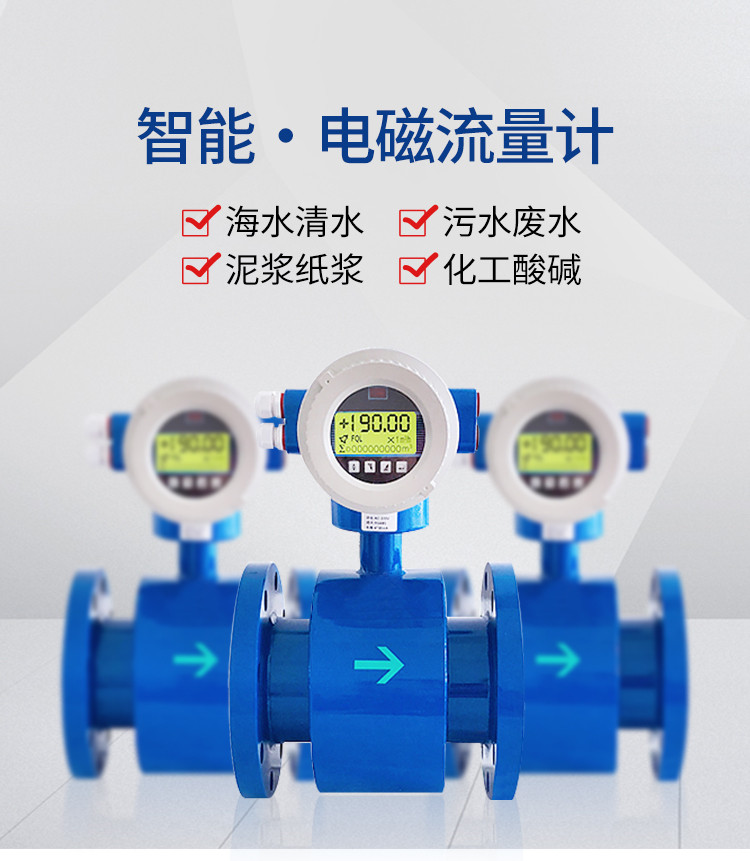

   - 显示功能：LCD/LED显示屏，实时显示瞬时流量（m³/h、L/s）、累积流量（m³）、水位（明渠式）、工作状态等。

2. 供电方式：

   - 交流供电：AC 220V ±10%（适用于靠近泵站、电源点的场景）；

   - 直流供电：DC 12V/24V（可搭配太阳能电池板，适用于偏远农田无市电场景）；

   - 低功耗设计：部分型号支持电池供电（锂电池，续航1~3年，适合临时监测或无电源场景）。

 （五）结构参数

1. 材质：

   - 测量管/传感器：不锈钢（304/316L，耐腐蚀）、PVC（经济型）、铸铁（大口径差压式）；

   - 密封件：丁腈橡胶、氟橡胶（耐水、耐老化）。

2. 安装方式：

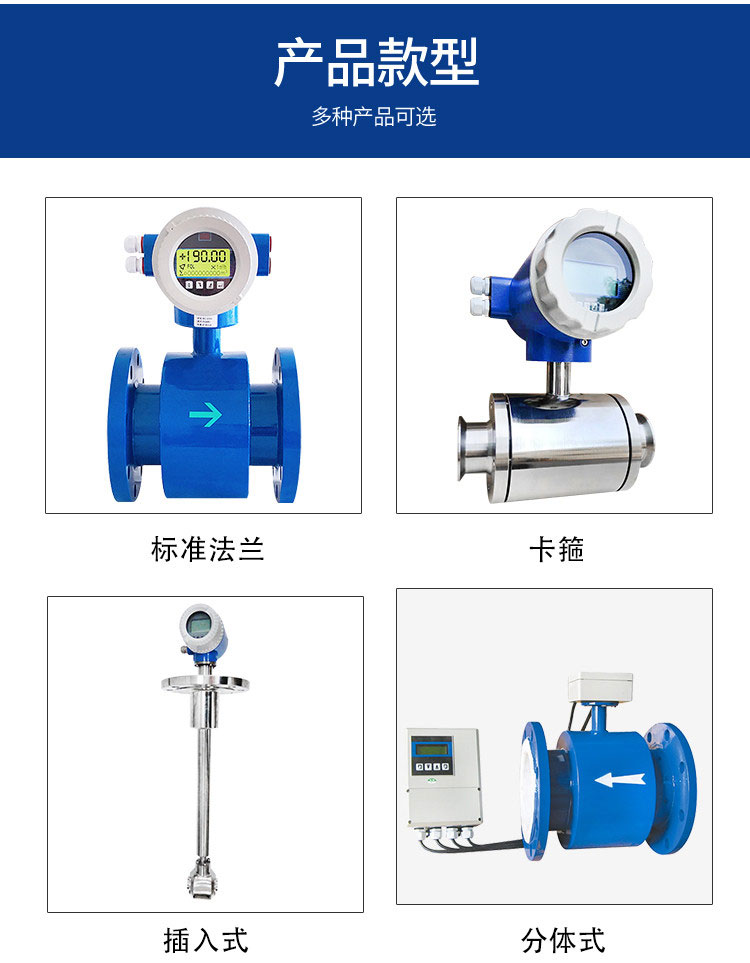

   - 管道式：法兰连接、螺纹连接、卡箍连接（根据管径选择）；

   - 明渠式：支架安装、壁挂安装、埋地安装（适配渠道结构）。

 四、分类与适用场景

根据安装方式、测量原理及灌溉场景，农田灌溉流量计可分为以下主要类型，其适用场景各有侧重：

 （一）按安装方式分类

1. 管道式流量计

   - 定义：安装在封闭灌溉管道内，用于测量满管流的流量，适用于压力灌溉系统（如滴灌、喷灌、管灌）。

   - 代表类型：电磁流量计、涡轮流量计、时差式超声流量计、差压式流量计。

   - 适用场景：

     - 温室大棚滴灌、大田喷灌系统（小管径，如DN15~DN50，涡轮/电磁流量计）；

     - 灌区干支渠输水管道（大口径，如DN300~DN1000，电磁/差压式流量计）；

     - 井水、自来水等清洁水源的灌溉系统（涡轮/时差式超声流量计）。

2. 明渠式流量计

   - 定义：安装在开放式渠道（土渠、混凝土渠、石渠）内，无需满管流，通过测量水位间接计算流量，适用于重力流灌溉系统。

   - 代表类型：堰式流量计（三角堰、矩形堰、梯形堰）、槽式流量计（巴氏槽、文丘里槽）、多普勒超声明渠流量计。

   - 适用场景：

     - 小型农田斗渠、农渠（流量≤10 m³/h，三角堰/小型巴氏槽）；

     - 大型灌区干支渠（流量10~500 m³/h，矩形堰/大型文丘里槽）；

     - 含泥沙较多的渠道水灌溉（多普勒超声明渠流量计，无需接触水流，避免堵塞）。

 （二）按测量原理分类及特性对比

| 流量计类型 | 核心优势 | 局限性 | 适用场景 | 价格区间（参考） |

|------------|----------|--------|----------|------------------|

| 电磁流量计 | 测量精度高、无压损、耐泥沙、适应范围广 | 要求流体导电、需满管流 | 管道式灌溉（滴灌、喷灌、管灌）、水质复杂场景 | 中高（2000~10000元/台） |

| 多普勒超声流量计 | 非接触测量、无堵塞、适应非满管/明渠 | 受悬浮颗粒浓度影响、精度中等 | 明渠灌溉、含泥沙渠道水、非满管管道 | 中（1500~8000元/台） |

| 时差式超声流量计 | 精度高、无压损、安装便捷（外夹式） | 需满管流、水质过脏影响测量 | 满管管道灌溉、清洁或少量杂质水源 | 中高（2500~12000元/台） |

| 涡轮流量计 | 响应速度快、精度高、体积小 | 怕堵塞、要求水质清洁 | 小管径精准灌溉（滴灌、微喷灌）、清洁水源 | 中（1000~5000元/台） |

| 差压式流量计 | 结构简单、成本低、耐用性强 | 有压损、精度受安装条件影响大 | 大口径管道灌溉、经济型场景 | 低中（800~4000元/台） |

| 堰式/槽式流量计 | 结构简单、维护方便、适应明渠大流量 | 精度中等、需渠道改造（安装堰/槽） | 明渠灌溉（斗渠、干支渠）、重力流场景 | 低（500~3000元/台） |

 （三）按供电方式分类

1. 市电供电型：适用于靠近泵站、机房、村庄等有AC 220V电源的场景，供电稳定，无需频繁维护。

2. 太阳能供电型：适用于偏远农田、无市电覆盖的灌溉区域，搭配太阳能板+锂电池，续航能力强（阴雨天可连续工作3~7天）。

3. 电池供电型：适用于临时监测、小型灌溉系统或无需实时传输数据的场景，锂电池续航1~3年，更换方便。

 五、安装与维护要点

 （一）安装要求

1. 管道式流量计安装：

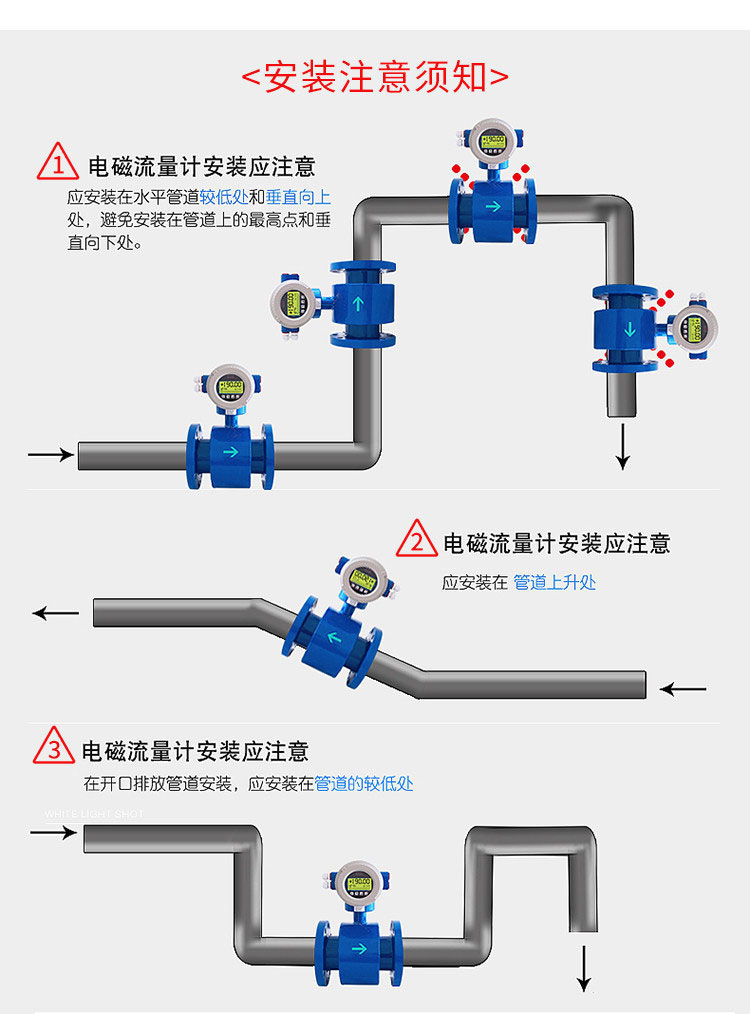

   - 满管流要求：测量管内必须充满流体，无气泡（尤其是电磁、涡轮、时差式超声流量计），安装位置应避免管道最高点、负压区或易产生气泡的地方。

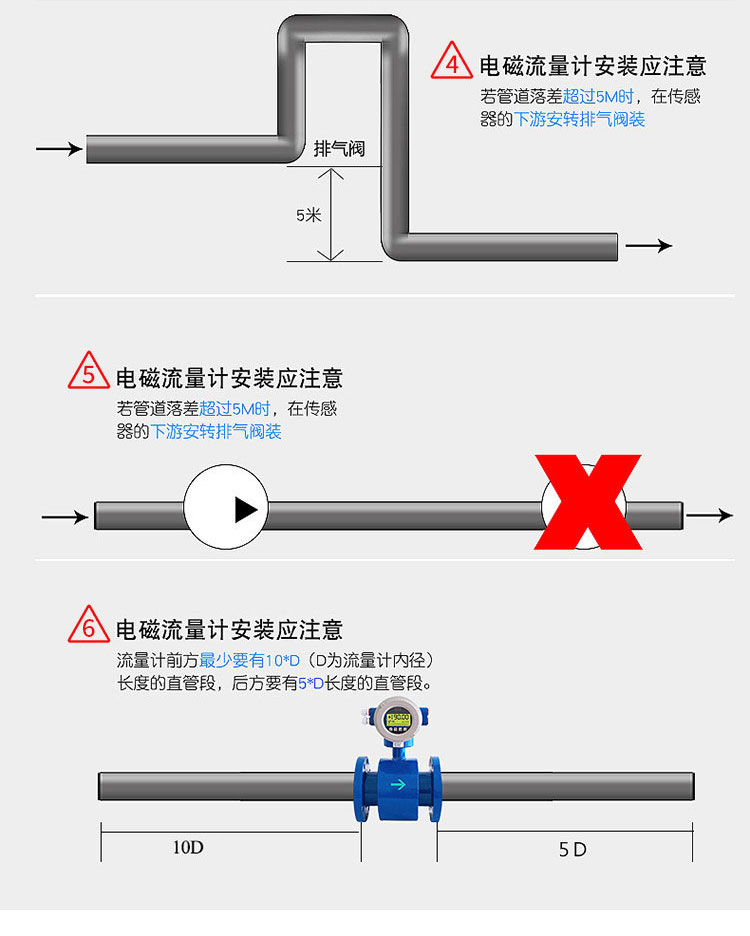

   - 直管段要求：

     - 上游直管段长度：≥5~10倍管径（电磁、涡轮流量计），≥10~20倍管径（差压式流量计）；

     - 下游直管段长度：≥3~5倍管径（所有管道式流量计）；

     - 避免在弯头、阀门、泵出口附近安装，若无法避免，需增加直管段长度或安装整流器。

   - 安装方向：

     - 电磁、涡轮流量计：可水平、垂直安装（垂直安装时流体自下而上流动，避免涡轮卡滞）；

     - 差压式流量计：水平安装，节流元件开孔中心与管道中心线重合；

     - 外夹式超声流量计：传感器安装在管道外壁，确保管道表面清洁、无锈蚀，传感器与管道紧密贴合。

   - 接地要求：电磁流量计需单独接地（接地电阻≤10Ω），避免电磁干扰影响测量精度。

2. 明渠式流量计安装：

   - 堰/槽安装：

     - 堰板应垂直于渠道中心线，安装在渠道直线段（上游≥10倍渠道宽度，下游≥5倍渠道宽度），避免水流扰动；

     - 槽体（巴氏槽、文丘里槽）应与渠道中心线对齐，进出口需平滑过渡，防止水流分离。

   - 水位传感器安装：

     - 水位传感器（如超声波液位计、压力式液位计）应安装在堰/槽上游3~5倍水深的位置，避免水流冲击和漩涡影响；

     - 传感器测量范围应覆盖最大水深，安装高度确保无积水浸泡（防护等级≥IP65）。

   - 多普勒超声明渠流量计安装：

     - 传感器安装在渠道上方（支架或桥梁），发射方向垂直于水流方向，距离水面高度根据测量范围调整（通常0.5~3 m）；

     - 确保水流中存在适量悬浮颗粒（≥50 mg/L），否则需添加 tracer（如泥沙）以保证测量精度。

 （二）维护要点

1. 日常维护：

   - 清洁：定期清理传感器表面、测量管内壁的泥沙、水垢（尤其是电磁、涡轮流量计），避免影响测量；明渠流量计需清理堰/槽内的杂物（石块、杂草），确保水流顺畅。

   - 检查：每日查看显示屏数据是否正常（无异常报警、流量波动合理）；每周检查安装固定情况（无松动、泄漏）；每月检查供电系统（市电/太阳能/电池电压正常）。

   - 校准：

     - 首次安装后3~6个月进行一次校准，之后每年校准一次（可通过标准流量计对比或返厂校准）；

     - 明渠流量计需定期检查堰/槽的磨损、变形情况，若有损坏及时更换，并重新标定水位-流量关系。

2. 常见故障及排除：

| 故障现象 | 可能原因 | 排除方法 |

|----------|----------|----------|

| 无流量显示 | 供电故障、传感器未安装到位、流体未流动 | 检查供电电压、重新安装传感器、确认流体流动状态 |

| 测量值偏高/偏低 | 传感器污染、直管段不足、校准过期 | 清洁传感器、调整安装位置增加直管段、重新校准 |

| 流量波动大 | 水流不稳定（有气泡、漩涡）、传感器松动 | 排除气泡/漩涡（安装排气阀/整流器）、紧固传感器 |

| 报警提示（如“无信号”） | 传感器故障、电磁干扰、水质不满足要求 | 检查传感器接线、加强接地、改善水质（如过滤泥沙） |

| 电池续航不足 | 太阳能板遮挡、电池老化、功耗设置过高 | 清理太阳能板、更换电池、调整数据传输频率（降低功耗） |

3. 冬季防护（北方地区）：

   - 管道式流量计：若冬季不使用，需排空测量管内的水，防止冻裂；或采取保温措施（包裹保温棉）。

   - 明渠流量计：清理堰/槽内的结冰，传感器安装位置需避免积雪覆盖，确保信号正常传输。

 六、选型指南

农田灌溉流量计的选型需结合灌溉方式、流量范围、水质条件、安装环境、预算等因素综合考虑，步骤如下：

 （一）明确核心需求

1. 灌溉方式：确定是管道灌溉（滴灌、喷灌、管灌）还是明渠灌溉（土渠、混凝土渠），这是选择管道式或明渠式流量计的关键。

2. 流量范围：根据灌溉面积、水泵流量、渠道断面尺寸计算最大/最小流量，选择流量计测量范围覆盖实际流量（通常实际流量在流量计量程的20%~80%范围内测量精度最佳）。

3. 测量精度要求：

   - 精准计量（如灌溉收费、科研实验）：选择精度等级≤±1.0%的类型（电磁、时差式超声、涡轮流量计）；

   - 普通监测（如水资源统计）：选择精度等级±2.5%~±5.0%的经济型类型（差压式、堰式流量计）。

4. 水质条件：

   - 清洁水源（井水、自来水）：可选择涡轮、时差式超声流量计；

   - 含泥沙、杂质较多的水源（渠道水、河水）：选择电磁、多普勒超声、堰式流量计（避免涡轮、差压式因堵塞影响使用）。

 （二）考虑安装与环境因素

1. 安装空间：小管径管道（DN≤50）优先选择涡轮流量计（体积小）；大口径管道（DN≥300）可选择电磁、差压式流量计；明渠场景根据渠道尺寸选择堰/槽类型。

2. 供电条件：偏远农田无市电，优先选择太阳能或电池供电的流量计（低功耗设计）；靠近电源点可选择市电供电型（成本更低）。

3. 环境条件：北方低温地区选择耐低温材质（不锈钢、耐寒密封件），并考虑冬季防冻措施；多雨、积水地区选择防护等级≥IP67的流量计。

 （三）预算与后期成本

1. 初期投资：高精度流量计（电磁、时差式超声）价格较高，但测量稳定、维护成本低；经济型流量计（差压式、堰式）价格低廉，但精度较低、需定期清理。

2. 后期维护成本：涡轮流量计易堵塞，维护频率高；电磁、超声流量计非接触或无运动部件，维护成本低；明渠流量计（堰/槽式）需定期清理杂物，维护成本中等。

 （四）选型示例

1. 场景1：温室大棚滴灌系统（DN25管道，流量0.5~5 m³/h，井水水质清洁，有市电）

   - 选型：涡轮流量计（精度±1.0%，螺纹连接，AC 220V供电，RS485输出）

2. 场景2：大型灌区干支渠（混凝土渠，宽度3 m，水深1.5 m，流量50~200 m³/h，含少量泥沙，无市电）

   - 选型：多普勒超声明渠流量计（精度±2.0%，太阳能供电，LCD显示，Modbus-RTU协议）

3. 场景3：大田喷灌系统（DN100管道，流量10~50 m³/h，河水含泥沙，靠近泵站有市电）

   - 选型：电磁流量计（精度±0.5%，法兰连接，AC 220V供电，4~20 mA输出）

4. 场景4：小型农田斗渠（土渠，宽度0.8 m，水深0.5 m，流量1~10 m³/h，预算有限）

   - 选型：三角堰流量计（精度±5.0%，PVC材质，电池供电，累计流量显示）

 七、发展趋势

随着农业现代化、数字化转型的推进，农田灌溉流量计正朝着智能化、网络化、低功耗、高精度的方向发展，核心趋势如下：

 （一）智能化升级

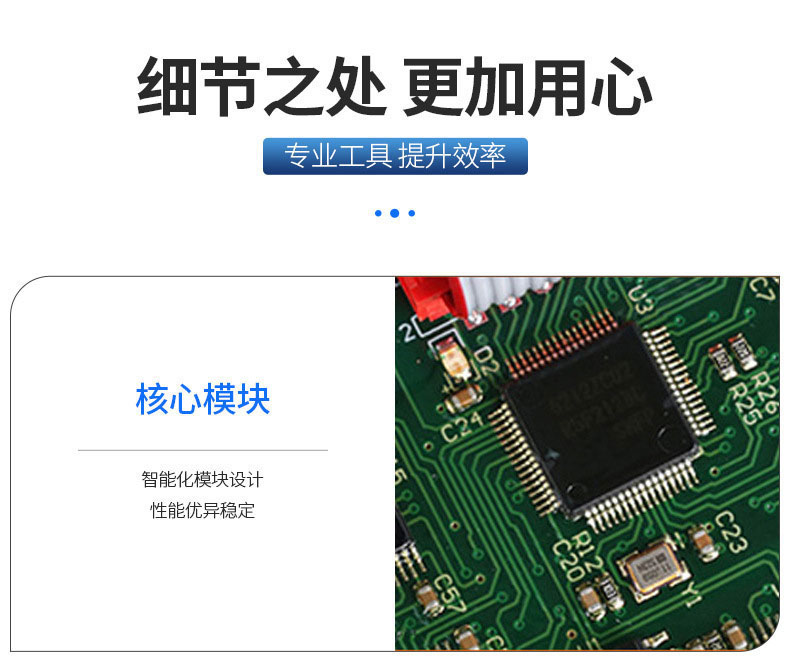

1. 数据处理能力提升：内置微处理器可实现流量数据的实时分析、异常报警（如流量超限、设备故障）、数据存储（本地存储≥10万条记录），支持历史数据查询和导出。

2. 自适应调节功能：部分高端型号可根据水质、流量变化自动调整测量参数（如超声流量计的发射功率、电磁流量计的励磁频率），确保测量精度稳定。

3. 人机交互优化：配备触摸式LCD显示屏，支持中文操作界面，可设置流量阈值、报警方式、数据传输频率等参数，操作更便捷。

 （二）网络化与远程监控

1. 无线通信技术集成：支持4G/NB-IoT/LoRa/Wi-Fi等无线通信方式，可将流量数据实时上传至云平台、手机APP或灌区管理系统，实现远程监控（无需现场值守）。

2. 数据共享与联动控制：与灌溉控制系统（PLC、变频器）、水资源管理平台联动，根据流量数据自动调节水泵转速、阀门开度，实现精准灌溉和水资源优化配置。

3. 边缘计算与AI应用：部分型号集成边缘计算模块，可对流量数据进行本地化分析（如流量趋势预测、故障诊断），结合AI算法识别异常用水（如管道泄漏），提高灌溉系统的智能化水平。

 （三）低功耗与环境适应性强化

1. 低功耗设计：采用节能芯片、休眠模式（非测量时段降低功耗），电池供电型流量计续航能力提升至3~5年，太阳能供电型可适应长期无日照环境（锂电池储能≥72小时）。

2. 耐恶劣环境材质：采用耐腐蚀、抗老化的新型材料（如316L不锈钢、PTFE涂层），防护等级提升至IP68，可适应高温、高湿、强腐蚀、多泥沙等极端农田环境。

3. 小型化与集成化：管道式流量计体积更小、重量更轻，安装更便捷；明渠流量计集成水位测量、数据传输、供电模块于一体，无需额外配置设备。

 （四）计量标准化与精准化

1. 国家/行业标准完善：我国已出台《农田灌溉流量计》（GB/T 30044-2013）等标准，规范流量计的技术要求、试验方法、校准流程，推动行业标准化发展。

2. 高精度测量技术突破：采用多声道超声测量、数字信号处理（DSP）、温度压力补偿等技术，流量计测量精度提升至±0.2%~±0.5%，满足灌溉收费、水资源核算等高精度需求。

3. 多参数集成测量：部分流量计可同时测量流量、温度、压力、水质（如电导率、浊度）等参数，为灌溉系统提供更全面的数据支撑（如根据水质调整灌溉方案）。

 八、结语

农田灌溉流量计作为农业节水灌溉和水利管理的关键设备，其性能直接影响灌溉效率、水资源利用效率和管理水平。随着农业现代化的深入推进，流量计的智能化、网络化、精准化发展将为智慧农业提供重要技术支撑。

在实际应用中，需根据灌溉方式、流量范围、水质条件、安装环境等因素科学选型，严格按照安装规范施工，并加强日常维护与校准，确保流量计长期稳定运行。未来，随着物联网、AI、低功耗通信等技术的融合应用，农田灌溉流量计将实现从“单一测量”向“智能感知、数据共享、联动控制”的转型，为建设节水型社会、推进农业可持续发展发挥更大作用。
